Nestandardní řešení betonových podzemních nádrží

Betonové stropy nádrží budou podepřeny celkem 2 400 betonovými sloupy, vysokými 17 m s průměrem 50 nebo 60 cm. Kruhové sloupové bednění SRS speciálně ztužené pro tento projekt muselo být možné čistit a ošetřit separačními prostředky v poloze nastojato.

Velikost dvaceti čtyř fotbalových hřišť, výška 17 m a místo celkem pro 13,2 milionu barelů ropy: v jihoafrické oblasti Saldanha Bay vzniklo obrovské úložiště ropy s dvanácti nádržemi, každá o velikosti 110 m x 110 m.

Zadavatel z firmy WBHO Construction Ltd. zapojil techniky PERI do projektu hned v jeho počátku, takže mohla být již ve fázi plánování projektu společně vytvářena řešení pro doslova gigantickou úlohu.

Nejvýhodnějším projektovým řešením se ukázalo být nasazení bednicího vozu VARIOKIT, doplněného speciálně vyvinutými ocelovými konstrukčními díly. Především poloha oblasti Saldanha Bay v Jihoafrické republice činí úložiště ropy zajímavým pro investory.

Umístění přesně mezi Atlantským a Indickým oceánem umožňuje projektu OTMS rychlý dosah ke všem trhům v Americe, Evropě i Asii. Severozápadně od Kapského Města vznikl proto milionový projekt pro uskladnění ropy. V průběhu tří let bylo přesunuto celkem 1,5 mil. m³ zeminy a uloženo 150 000 m³ betonu.

Velká výzva – nestandardní řešení

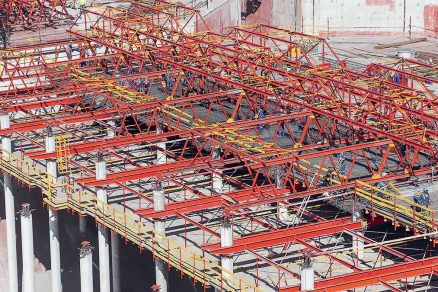

Stropní deska nádrže o velikosti 110 m x 110 m nemohla být ve výšce 7 m prováděna hospodárně běžným způsobem. Místo běžného řešení stropního bednění navrhli technici PERI variantu s bednicím vozem přejatou z mostních staveb.

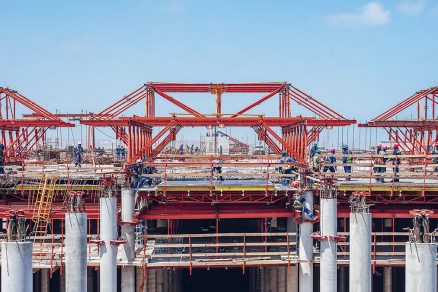

Bednění vytvořené ze stropních stolů bylo přitom podepřeno konstrukcí z příhradových nosníků ze systému VARIOKIT. Toto prováděcí řešení s bednicím vozem umožnilo již jeden den po betonáži spuštění a přesunutí o 8 m do dalšího záběru.

Velká únosnost systému VARIOKIT se přitom postarala o potřebné podepření betonového stropu až do jeho dostatečného vytvrdnutí. S pouhými sedmi sestavami bednění mohlo být v každém betonářském záběru zhotoveno 880 m² stropních desek na nádrž v pravidelných pětidenních taktech nezávisle na použití jeřábu.

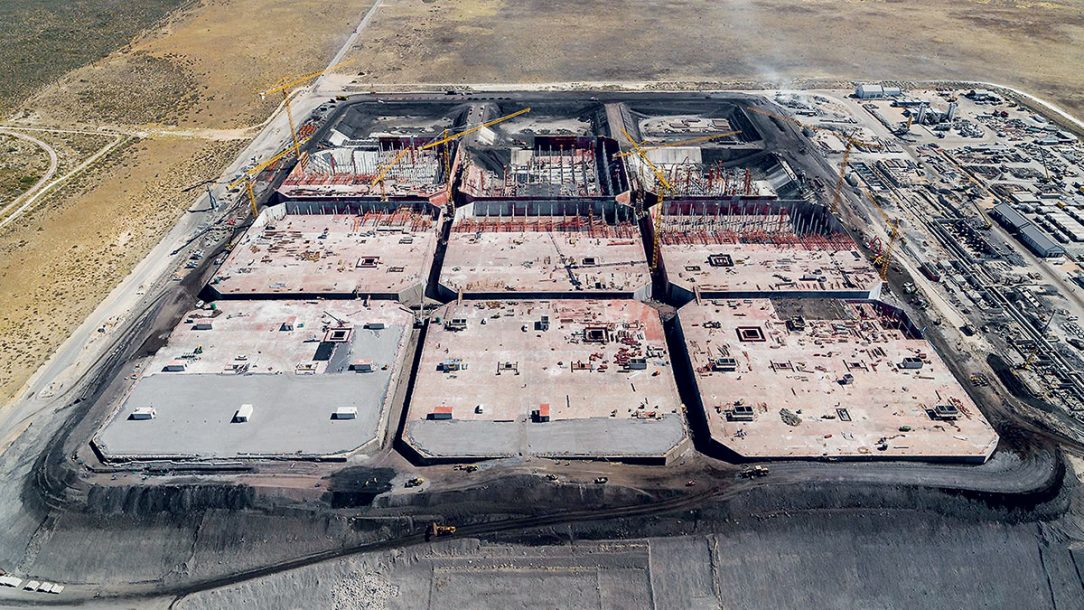

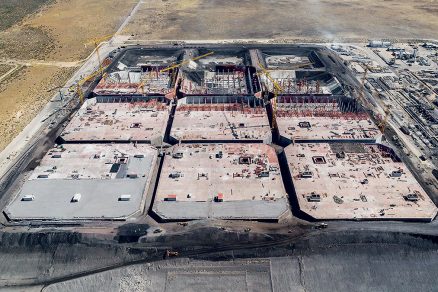

Velikost dvaceti čtyř fotbalových hřišť, výška 17 m a místo pro celkem 13,2 mil. barelů ropy. V jihoafrickém Saldanha Bay vzniklo gigantické úložiště ropy s dvanácti podzemními nádržemi, s plochou jedné nádrže 110 m x 110 m.
Velikost dvaceti čtyř fotbalových hřišť, výška 17 m a místo pro celkem 13,2 mil. barelů ropy. V jihoafrickém Saldanha Bay vzniklo gigantické úložiště ropy s dvanácti podzemními nádržemi, s plochou jedné nádrže 110 m x 110 m. |

Co se nehodí, bude upraveno a přizpůsobeno

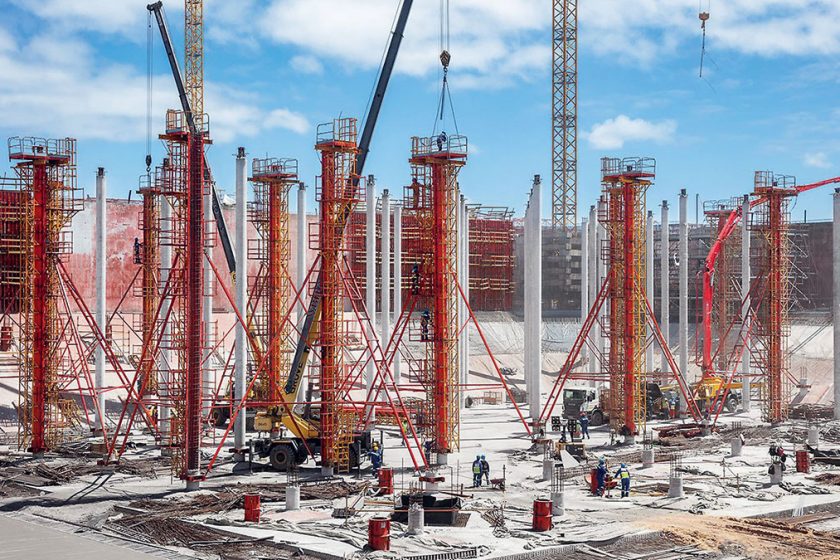

Betonové stropy nádrží jsou podepřeny celkem 2 400 betonovými sloupy s průřezem 50 cm a 60 cm, které jsou rozmístěné šachovnicově uvnitř nádrží v pravidelných vzdálenostech po 8 metrech.

Jejich zhotovení vyžadovalo speciální řešení: vzhledem k vysokým sloupům se ukázalo být běžné provedení spodního bednění příliš nestabilní. Před dalším nasazením muselo být umožněno čištění a ošetření separačními prostředky postaveného 17 m vysokého sloupového bednění, protože pro jeho pokládání nebyl ani dostatečný prostor, ani čas.

Z tohoto důvodu vyvinula firma PERI společně s prováděcí stavební společností WBHO Construction prototyp bednění 1:1 a dostatečně ho otestovala ještě před zahájením samotné stavby. Výsledkem důkladného testování bylo zpevnění jednotlivých polovin sestav bednění kruhových sloupů SRS příhradovými nosníky.

Pracovní plošiny umožnily čištění a olejování postaveného bednění. Tento dosud zcela nový postup pro betonové sloupy se ukázal být velmi efektivním. Na stavbě tak mohlo být týdně zhotoveno až čtyřicet betonových sloupů najednou.

Projektové řešení zajišťuje dodržení nákladů

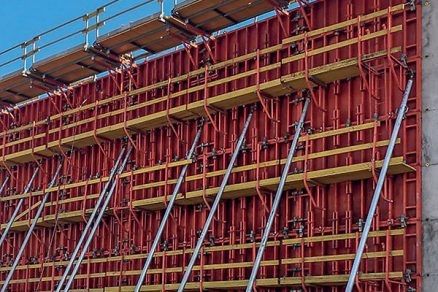

Pro výrobu svislých stěn nádrží vsadila realizační firma na speciální řešení s panely rámového bednění TRIO. Zadáním pro zhotovitele bylo použít místo běžného dřevěného pláště bednění ocelovou desku s tloušťkou 4 mm.

Pro udržení investičních nákladů v požadovaných mezích byly na zadní stranu této desky navařeny distanční vložky předtím, než byla přinýtována k rámům TRIO. Realizační firmě tak mohlo být nabídnuto řešení, u kterého se mohly rámy odebrat z nájemního skladu firmy PERI, a musel být dokoupen pouze plášť bednění (ocelová deska).

Pro přemístění modulů TRIO byl zhotoven a dodán speciální nosník, aby bylo možné přesunout celé sestavy stěnového bednění až do 75 m² najednou jeřábem. Při nasazení 3 300 m² panelů TRIO byly stěny nádrží, všechny stěny čerpací stanice a betonové opláštění potrubí bedněny rychle a hospodárně.

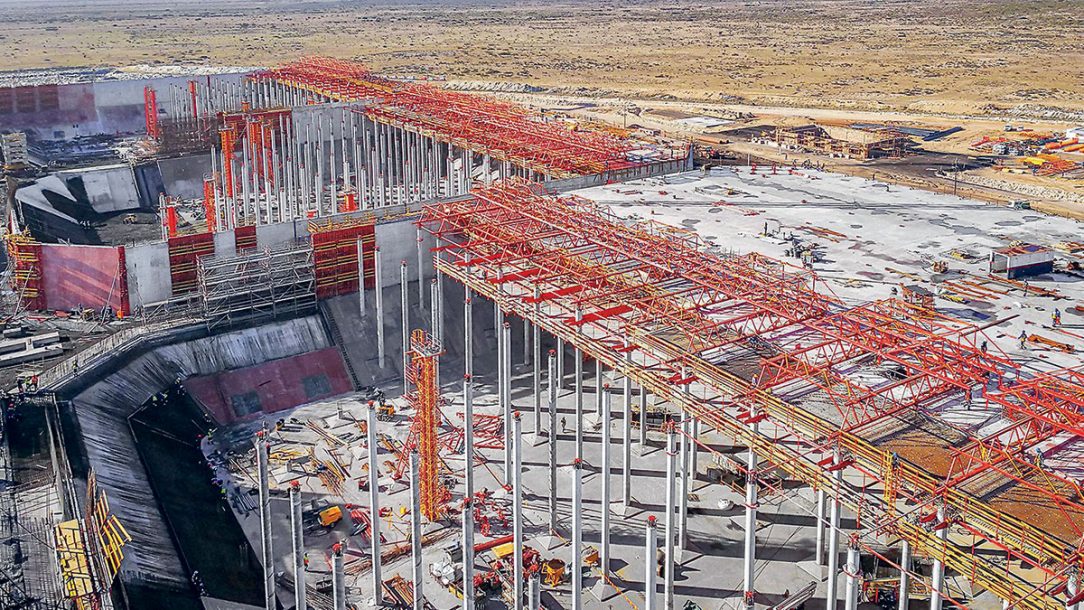

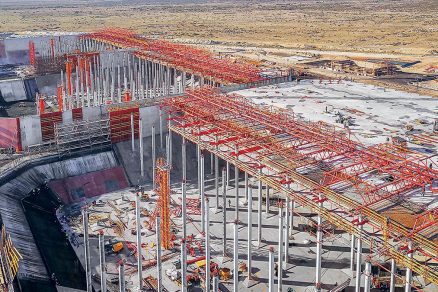

V průběhu výstavby bylo pro všechny účastníky projektu stále k dispozici velké množství důležitých informací. Trojrozměrné modely usnadnily koordinaci na stavbě a umožnily rychlé a spolehlivé prováděcí a kontrolní činnosti.
V průběhu výstavby bylo pro všechny účastníky projektu stále k dispozici velké množství důležitých informací. Trojrozměrné modely usnadnily koordinaci na stavbě a umožnily rychlé a spolehlivé prováděcí a kontrolní činnosti. |

BIM optimalizuje stavební postup

V průběhu výstavby bylo pro všechny účastníky projektu stále k dispozici velké množství důležitých informací. Trojrozměrné modely usnadnily koordinaci na stavbě a umožnily rychlé a spolehlivé prováděcí a kontrolní činnosti.

Informace, které byly stále na stavbě k dispozici, umožnily provádění prací přesně podle daných kontrolních seznamů. To zajišťovalo optimalizované pracovní postupy a plynulé přechody mezi jednotlivými takty, ze kterých v konečném výsledku profitoval průběh stavby celého projektu.

Text + foto: PERI

Článek byl uveřejněn v časopisu Realizace staveb 5/2019.
