Montáž světlovodu do šikmé střechy (pracovní postup)

04 1
Zdroj: Velux

Do tmavých místností bez oken uprostřed dispozice je někdy velmi složité přivést denní světlo. Prostory, které jsou obvykle odkázány na zdroje umělého osvětlení, však dokáže přirozeným denním světlem rozjasnit a rozsvítit světlovod. Světlovod VELUX dokáže přivést sluneční i měsíční svit až na vzdálenost šesti metrů od střechy.

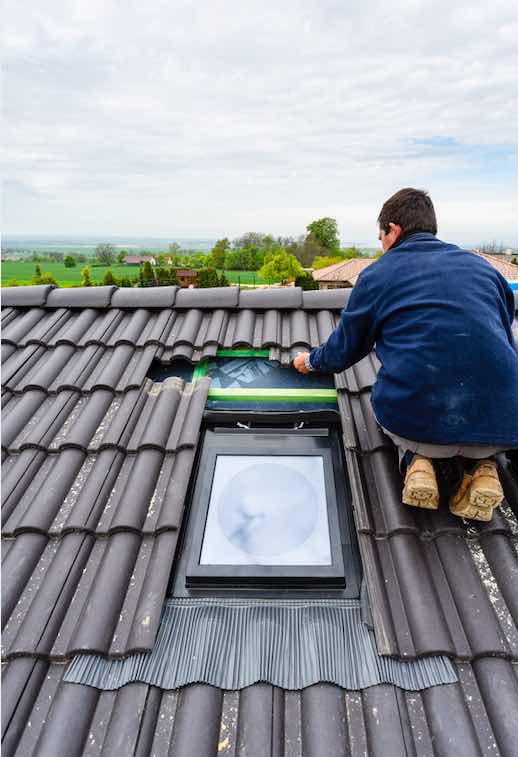

06 Pokládka krytiny

Nad světlovod namontujeme odvodňovací žlábek a kolem střešního modulu položíme krytinu.

06 1
06 Pokládka krytiny | Zdroj: Velux

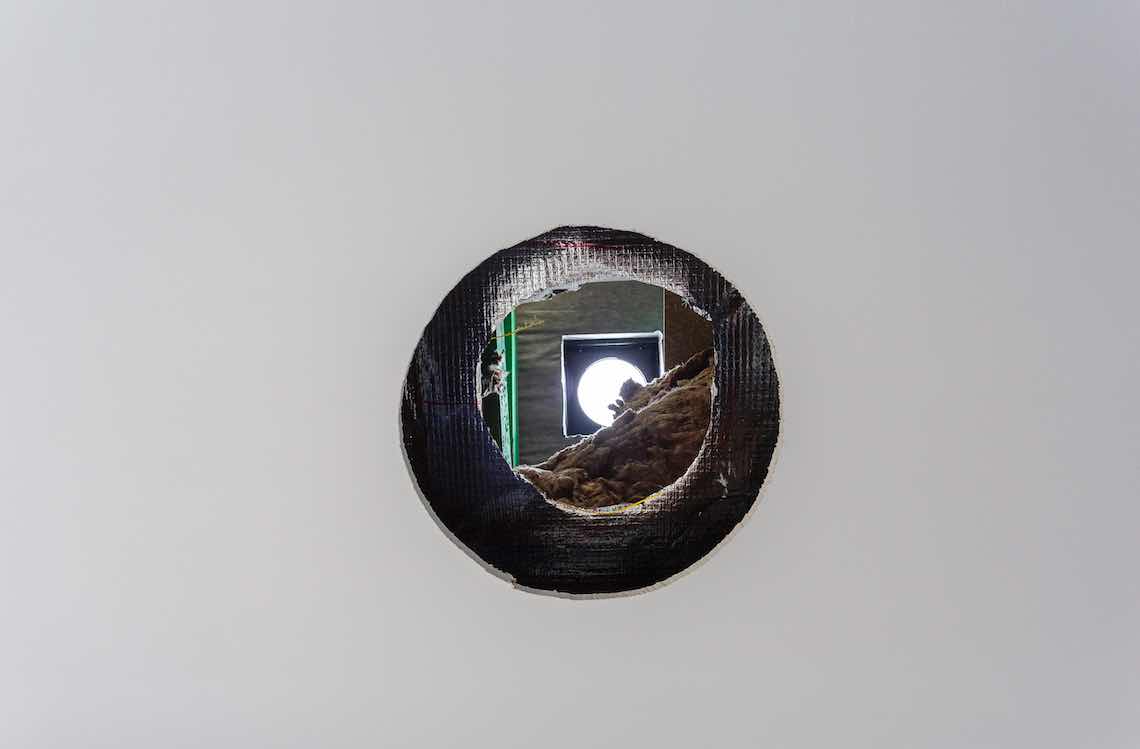

07 Otvor pro difuzér

Po instalaci střešního modulu do šikmé střechy vyřízneme v interiérovém podhledu otvor s rozměrem 305 mm pro světlovod s průměrem 250 mm nebo 410 mm pro světlovod s průměrem 350 mm.

07
07 Otvor pro difuzér | Zdroj: Velux

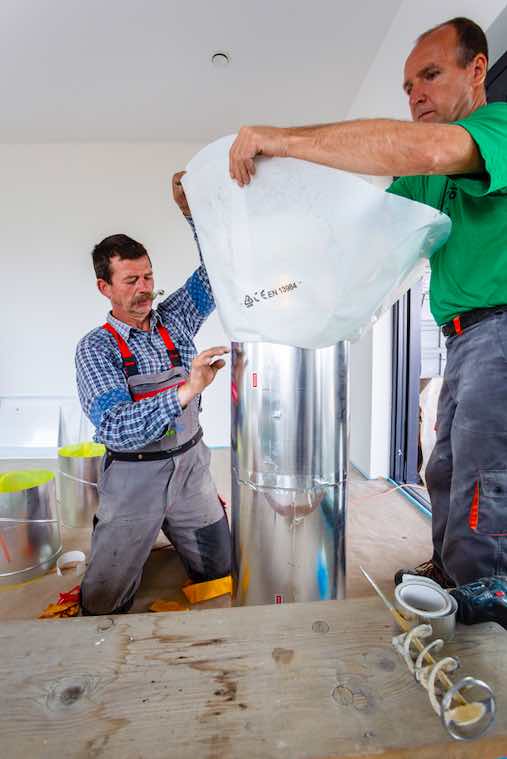

08 Parotěsná fólie

Na rám difuzéru napojíme parotěsnou fólii, která zajišťuje těsnost mezi tubusem a parotěsnou rovinou konstrukce. Do rámu pak osadíme tubus světlovodu.

08 1
08 Parotěsná fólie | Zdroj: Velux

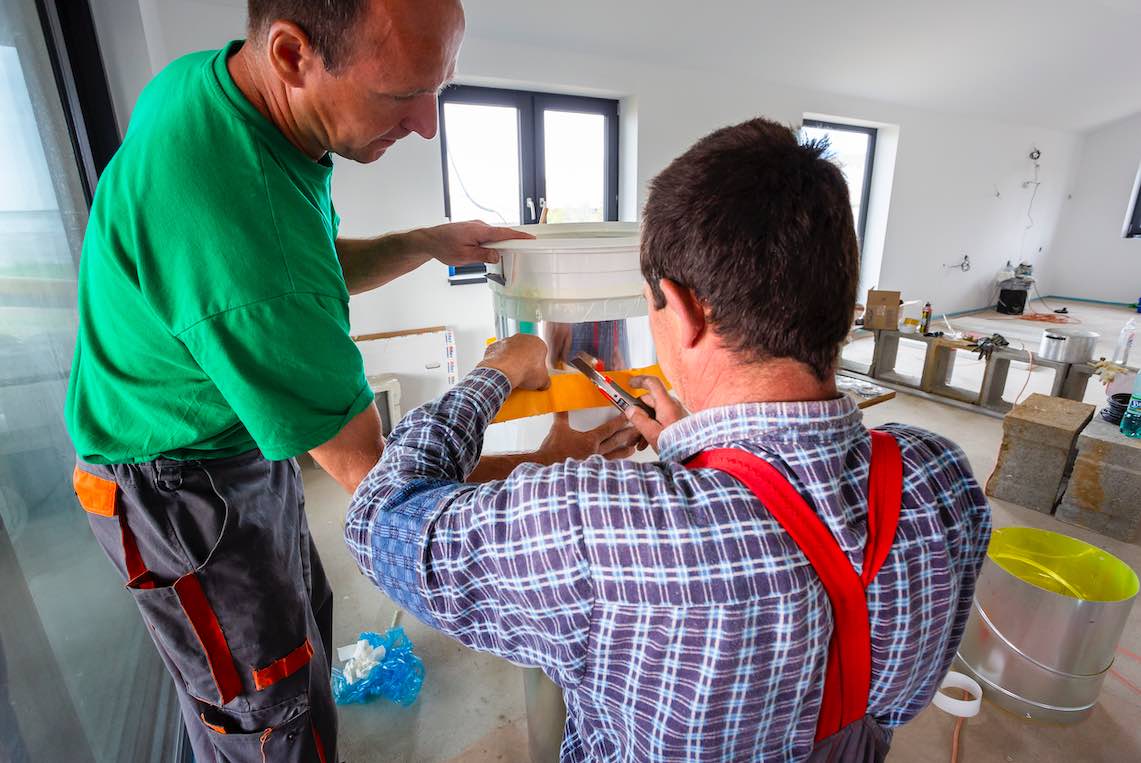

09 Utěsnění fólie

Rám difuzéru s připojenou parotěsnou fólií v místě styku s tubusem utěsníme přiloženou lepicí páskou.

09 1
09 Utěsnění fólie | Zdroj: Velux

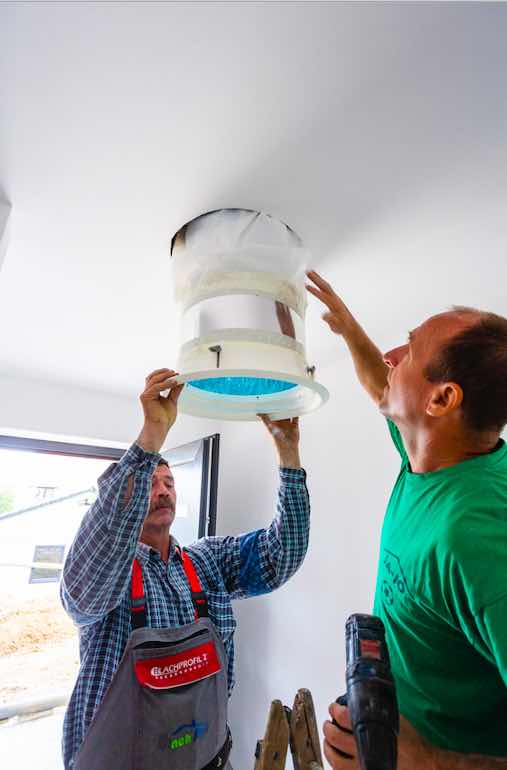

10 Vložení rámu

Do předpřipraveného otvoru v podhledu vložíme rám difuzéru s parozábranou. Rám difuzéru vložený do otvoru upevníme šroubovacími úchyty.

10 1
10 Vložení rámu | Zdroj: Velux

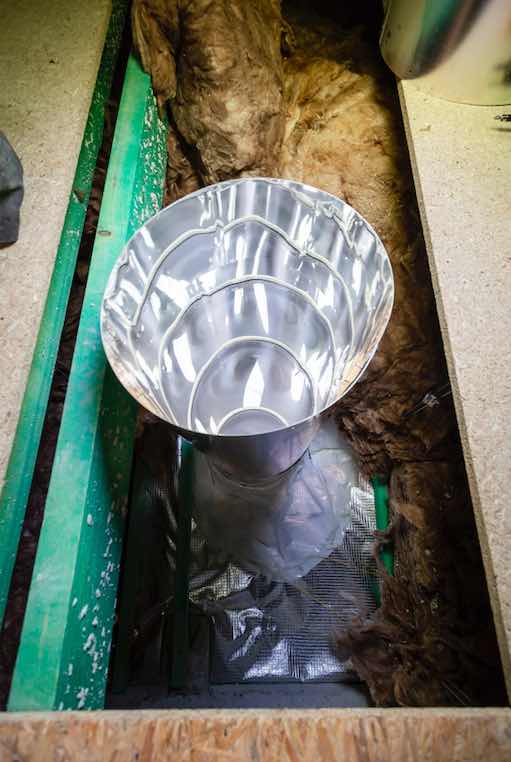

11 Parozábrana světlovodu

Následuje montáž tubusu v mezistřešním prostoru. Parozábranu světlovodu propojíme s parozábranou ve střešní konstrukci.

11 1
11 Parozábrana světlovodu | Zdroj: Velux

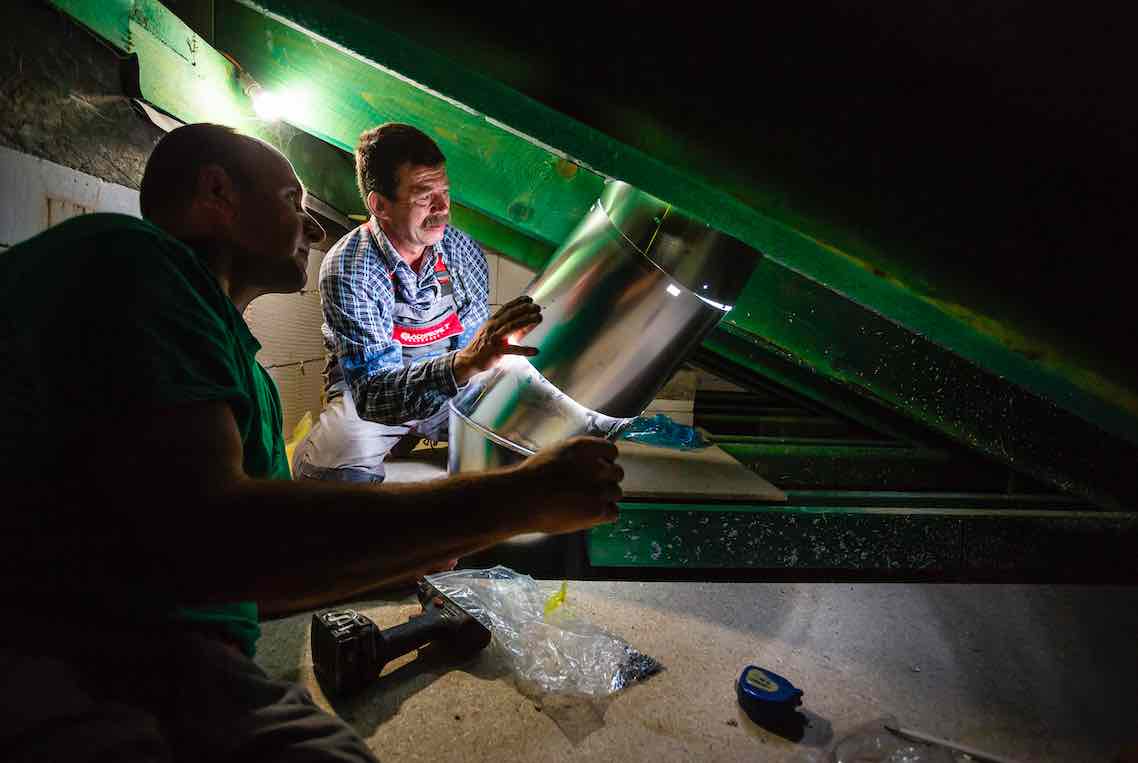

12 Spojení dílů

Z vnitřní strany tubusu odstraníme ochrannou fólii. Jednotlivé díly tubusu jednoduše spojíme systémem Flexi-klik s minimálním přesahem 30 mm. Tubus napojíme do střešního rámu, zafixujeme a propojíme s otvorem v interiéru.

12 1
12 Spojení dílů | Zdroj: Velux

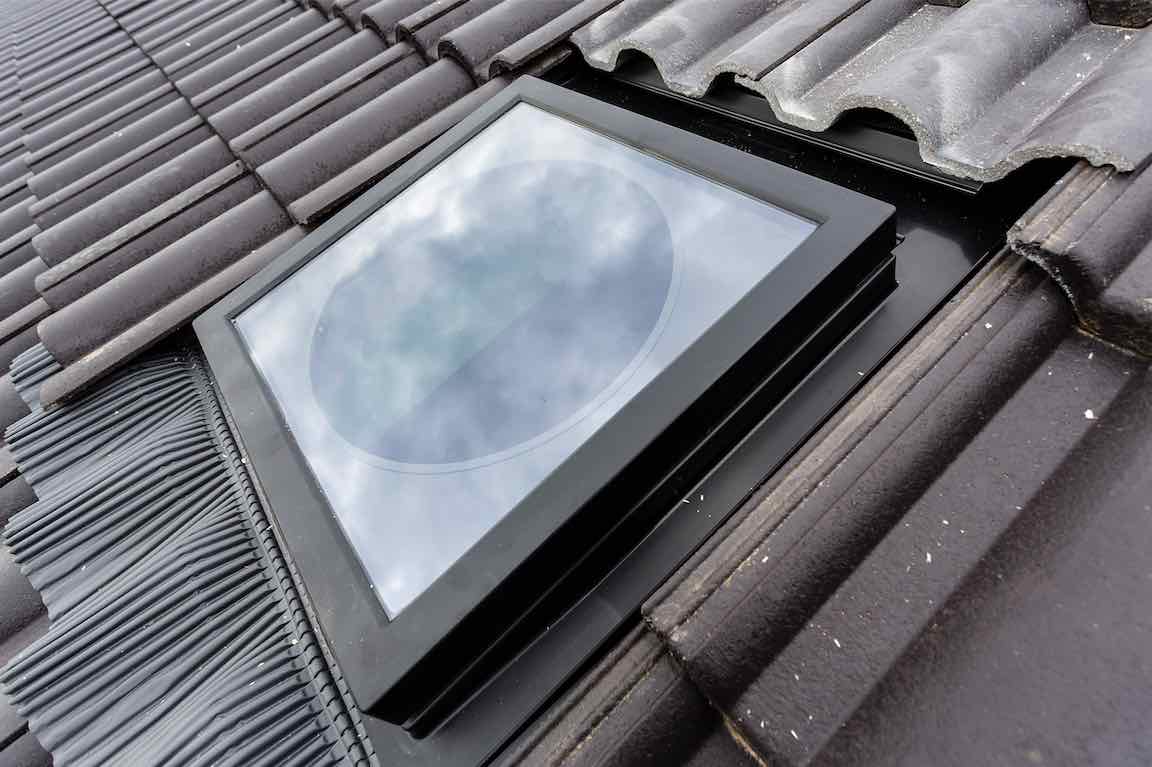

13 Zasklení modulu

Na připevněný střešní modul přišroubujeme pomocí přiloženého kotvicího materiálu zasklení. Světlovod je vhodné montovat na nejslunnější stranu střechy.

13
13 Zasklení modulu | Zdroj: Velux

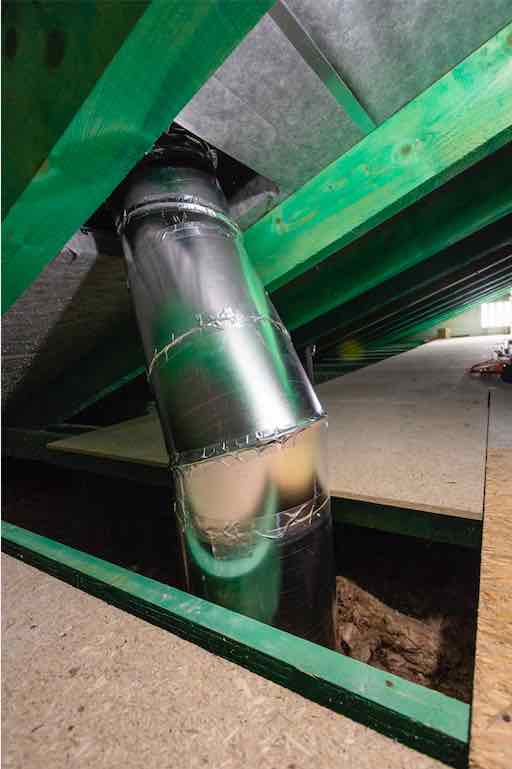

14 Přilepení spojů

Všechny spoje tubusu přelepíme speciální hliníkovou těsnicí páskou, která je nutná pro správné fungování světlovodu.

14
14 Přilepení spojů | Zdroj: Velux

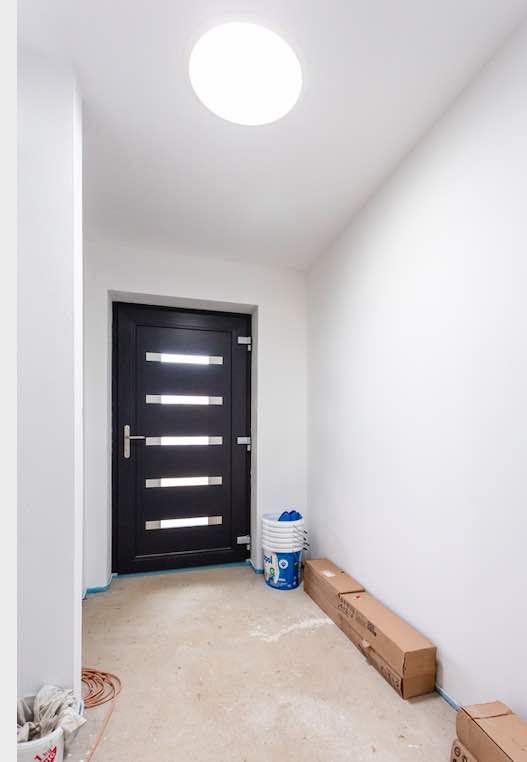

15 Akrylátové dvojsklo

Na závěr montáže do plastového rámu difuzéru v interiéru nasadíme akrylátové dvojsklo, čím se vytvoří hermeticky uzavřený tubus.  Správně namontovaný světlovod dokáže denním světlem intenzivně prosvětlit jakoukoli místnost, a to i při zatažené obloze.

15
15 Akrylátové dvojsklo | Zdroj: Velux
redakce s využitím podkladů společnosti Velux
