Hlavní zásady pro práci s betonovými tvárnicemi, zdění a spárovaní

Hlavní zásady pro práci s betonovými tvárnicemi, zdění a spárovaní

Tvarovky FACE BLOCK se štípaným nebo hladkým povrchem jsou určeny pro výstavbu budov, garáží, okrasných zídek a stěn, oplocení a drobné zahradní architektury. Do základů staveb lze použít ztracené bednění, dále pak speciální typy tvarovek pro výstavbu nosných stěn, příček a věnců. Jako designové prvky slouží doplňkové tvarovky, pomocí kterých lze vytvořit zajímavé skladby. Pohledové části stavby z tvarovek FACE BLOCK mají přirozený vzhled a nevyžadují další povrchovou úpravu.

I v případě výstavby jednoduché konstrukce, jako je plot, je třeba již od počáteční fáze výstavby respektovat určité stavební zásady, aby nedošlo ke znehodnocení nebo poškození stavby v budoucnu vlivem konstrukčních chyb. Nedostatky při výstavbě se zpravidla projeví dříve nebo později tvorbou trhlin ve stěnách tvárnic. Základním předpokladem pro úspěšnou realizaci je tedy zpracovaná projektová dokumentace v souladu s platnými technickými normami a ostatními předpisy. Při betonáži základu je nutno pamatovat na to, že základ musí být pevně spojen se zdivem pomocí ocelové výztuže, která bude procházet středem dutin tvárnic, to znamená, že se do základu osadí ocelové pruty v projektovaných vzdálenostech tak, aby ze základu vyčnívaly a bylo na ně možno napojit výztuž vlastního zdiva.

Kotevní prvky a dilatace

Zdění z tvárnic FACE BLOCK probíhá se spárou o tloušťce 10 mm, nejlépe na cementovou maltu. Zdění beze spáry nedoporučujeme, neboť tyto tvárnice nejsou určeny k přesnému bezespárému zdění a mají jistou rozměrovou toleranci. Tvárnice zděné na maltu se spárou, navíc spolu s vnitřní betonovou výplní dutin, tvoří po vyzrání kompaktní celek, který lépe působí ze statického hlediska a lépe odolává povětrnostním vlivům. Při vyzdívání je vhodné předem pamatovat na kotevní prvky. Při dodatečném řezání nebo vrtání do již zabudovaných tvárnic může dojít k jejich poškození a následná oprava může být zbytečně komplikovaná a drahá. Ideálním řešením je použití nerezavějící oceli, čímž se předejde možné budoucí tvorbě skvrn rzi na konstrukci.

Velmi důležité je, zejména u plotových konstrukcí, dodržovat optimální vzdálenosti dilatačních celků, aby bylo konstrukci umožněno její roztahování a smršťování v závislosti na okolních teplotních podmínkách. Při absenci dilatačních spár dochází k délkovým deformacím, které mohou např. zablokovat vstupní vrata, nebo může dojít k potrhání celé konstrukce. Dilatační spáru je možno vytvořit vynecháním betonové výplně v rámci dvou sousedních dutin tvárnic a nahrazení zdicí malty v jejich společné spáře pružným tmelem. Dilatace by měla probíhat i základem.

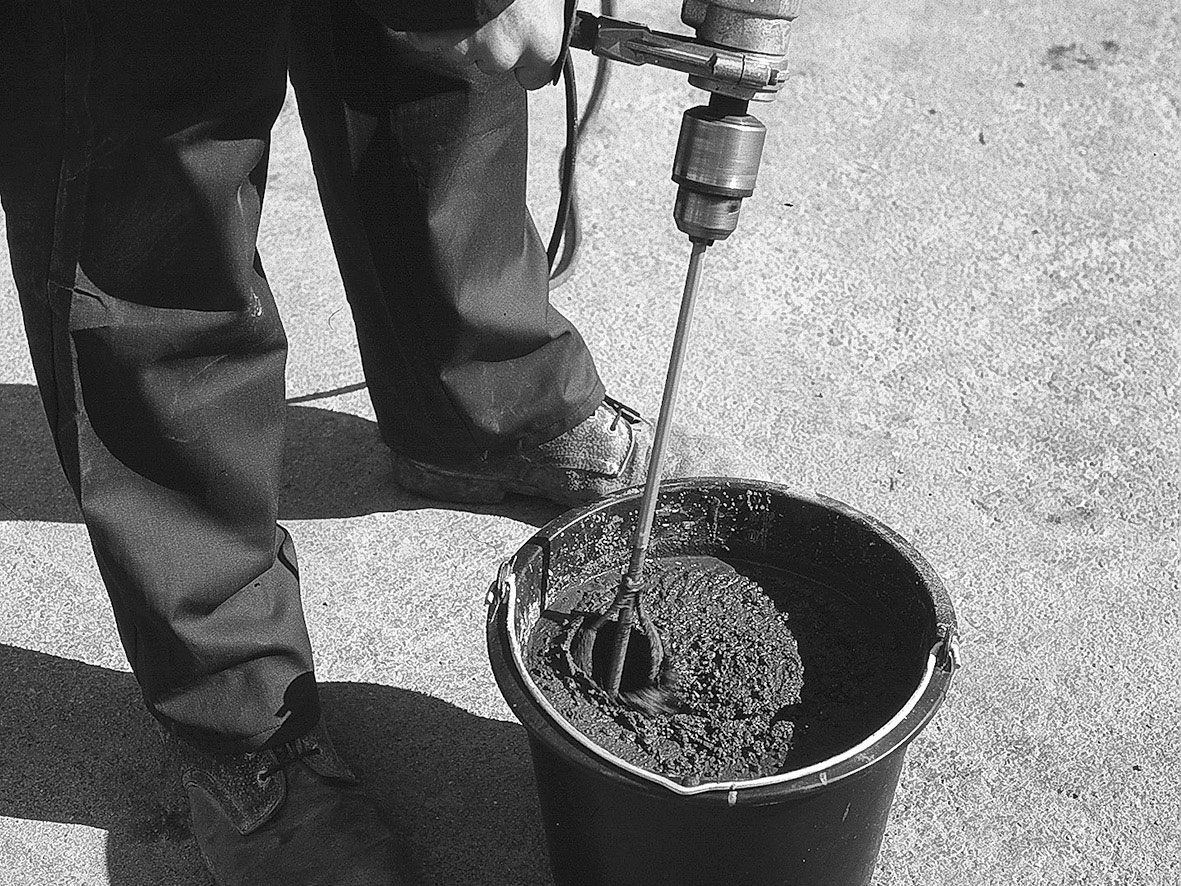

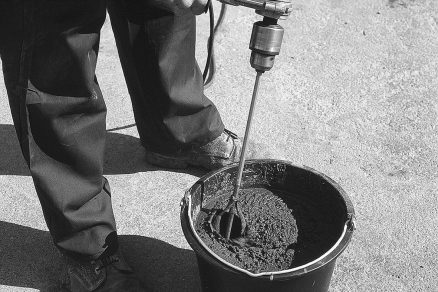

01 | Příprava
Suchou maltu lze rozmíchat s vodou v libovolné nádobě nebo v míchačce.

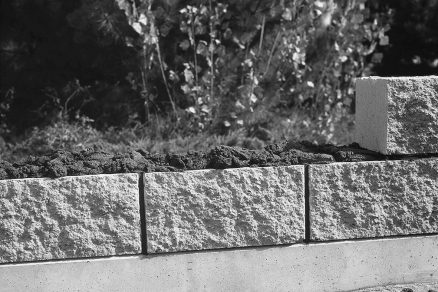

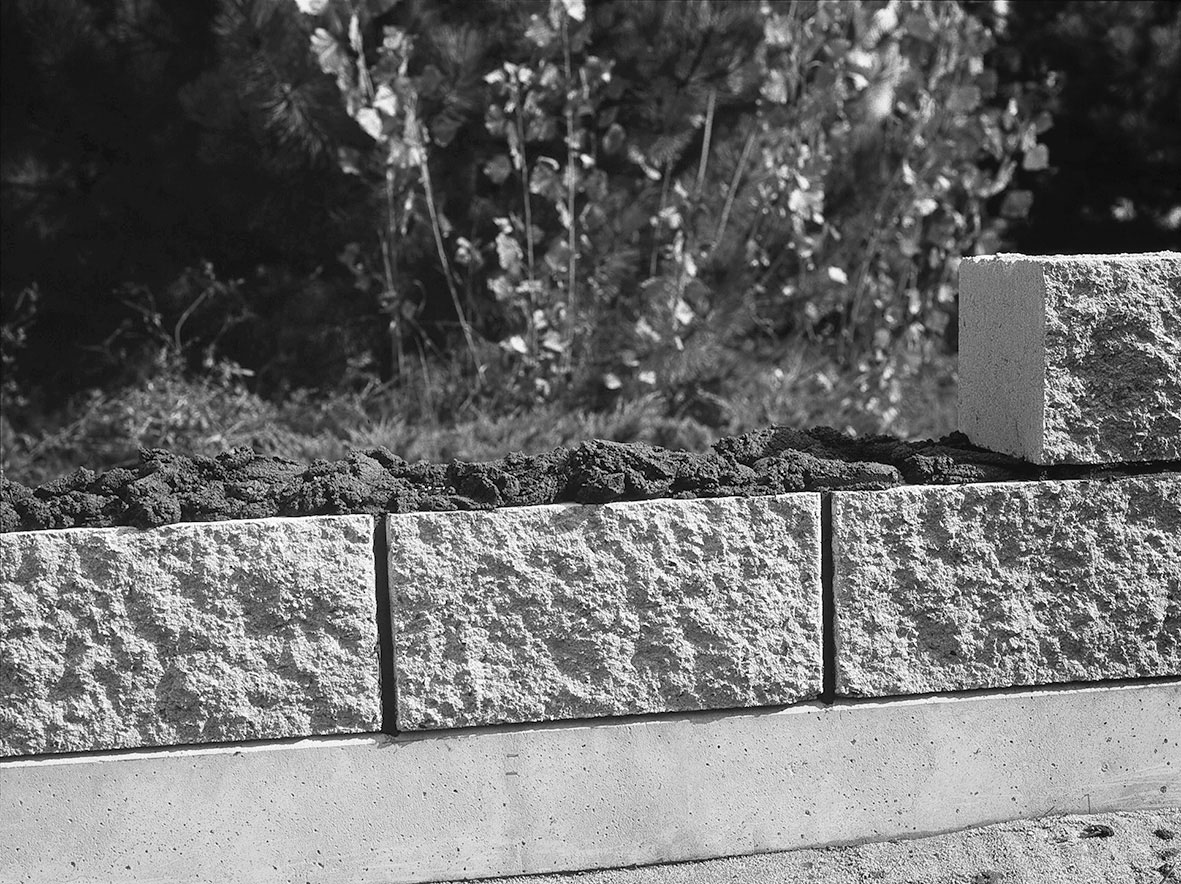

02 | Konzistence
Vysoká vláčnost a přilnavost malty k tvárnici umožňuje řádné a celoplošné vyplnění spár.

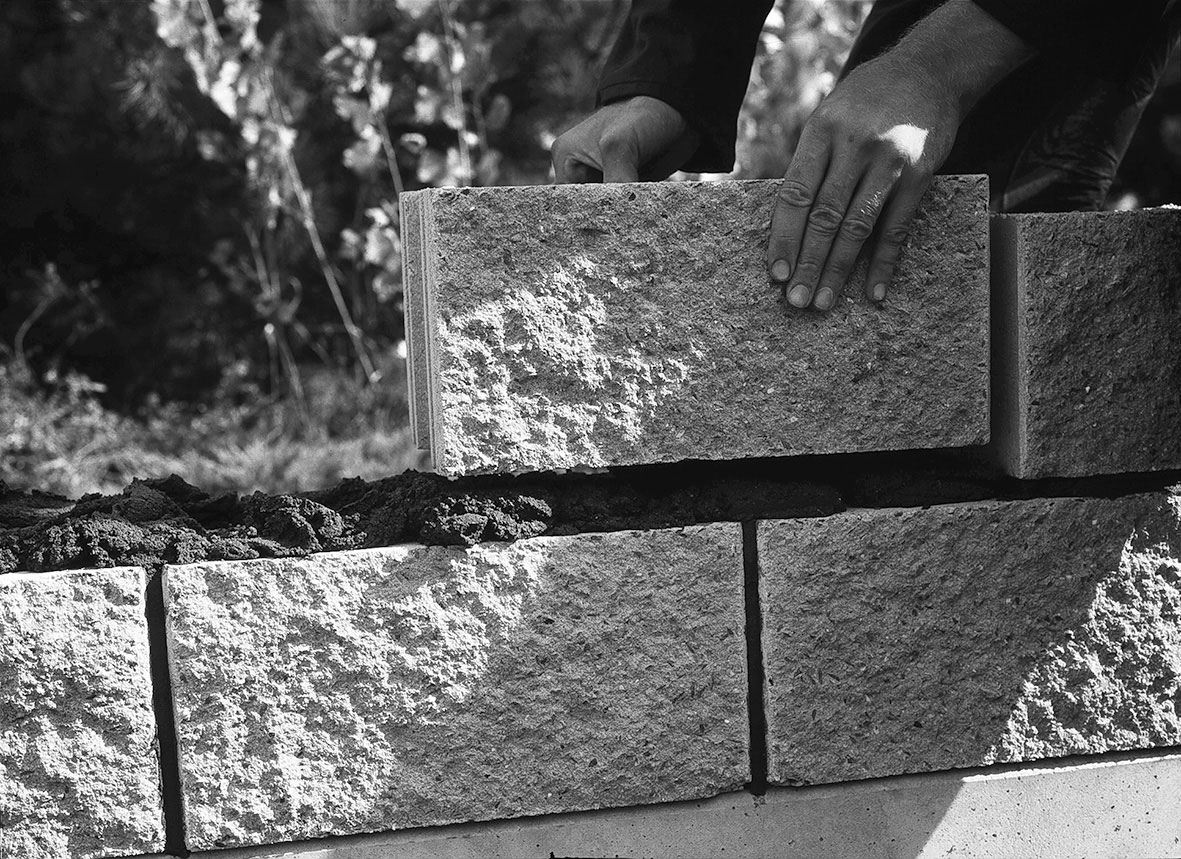

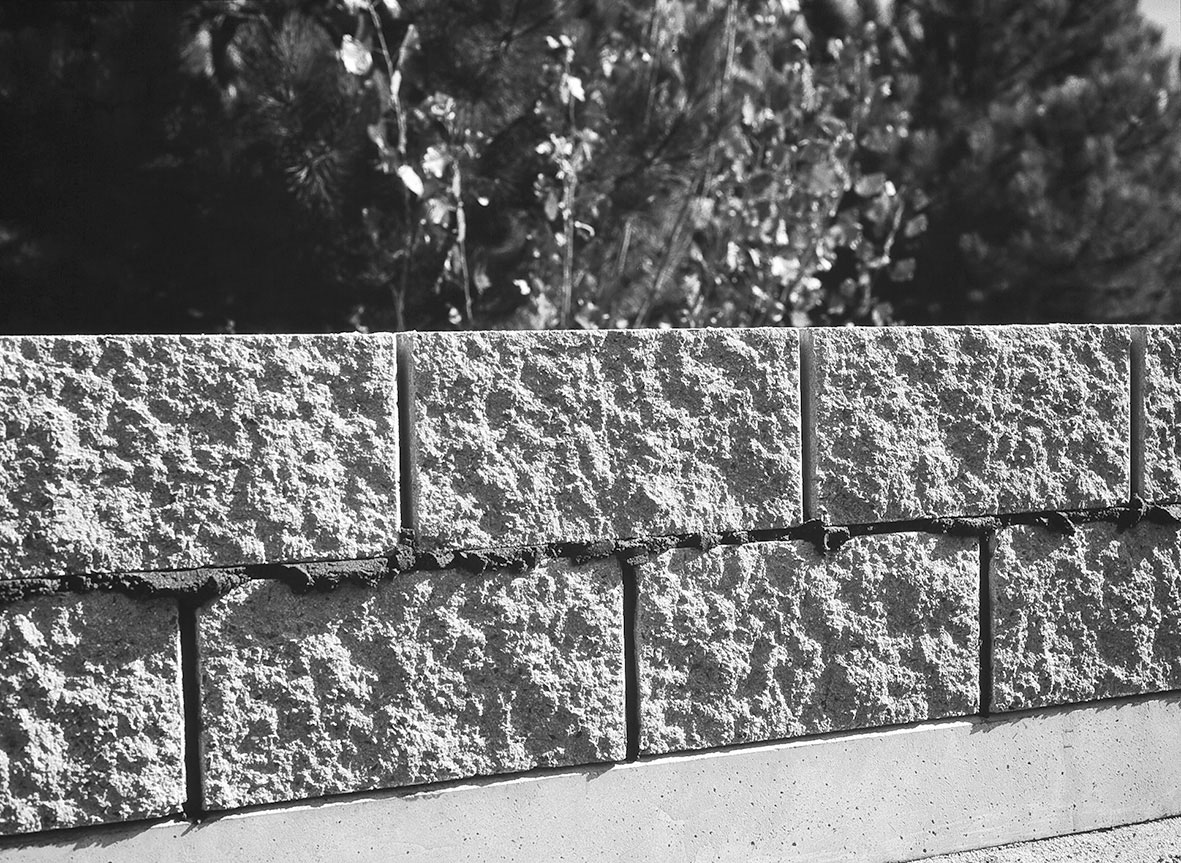

03 | Přebytečná malta
Malta vytlačovaná ze spár neodpadává a po seříznutí se dá znovu použít.

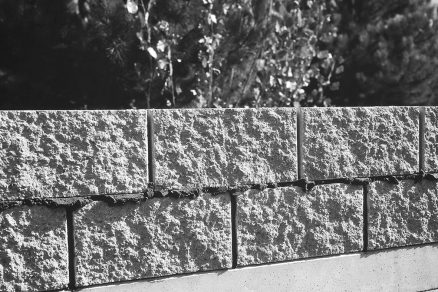

04 | Odstranění malty
Vytlačovanou maltu odstraníme až po mírném zavadnutí – zabrání se tak možnému znečištění tvárnic.

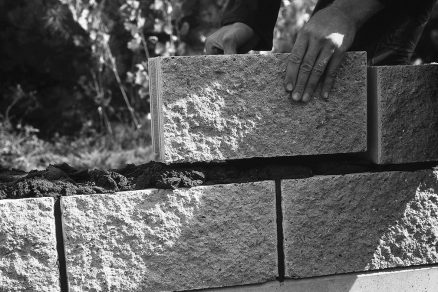

05 | Vlastní zdění
Na zdění a spárování v jedné pracovní operaci lze použít některou ze suchých cementových malt, které se na stavbě již smíchají pouze s potřebným množstvím vody.

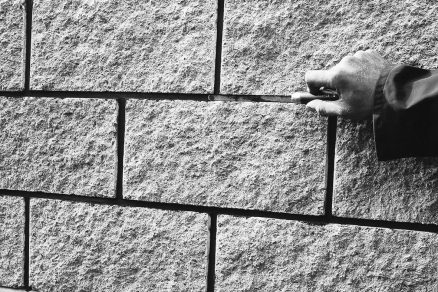

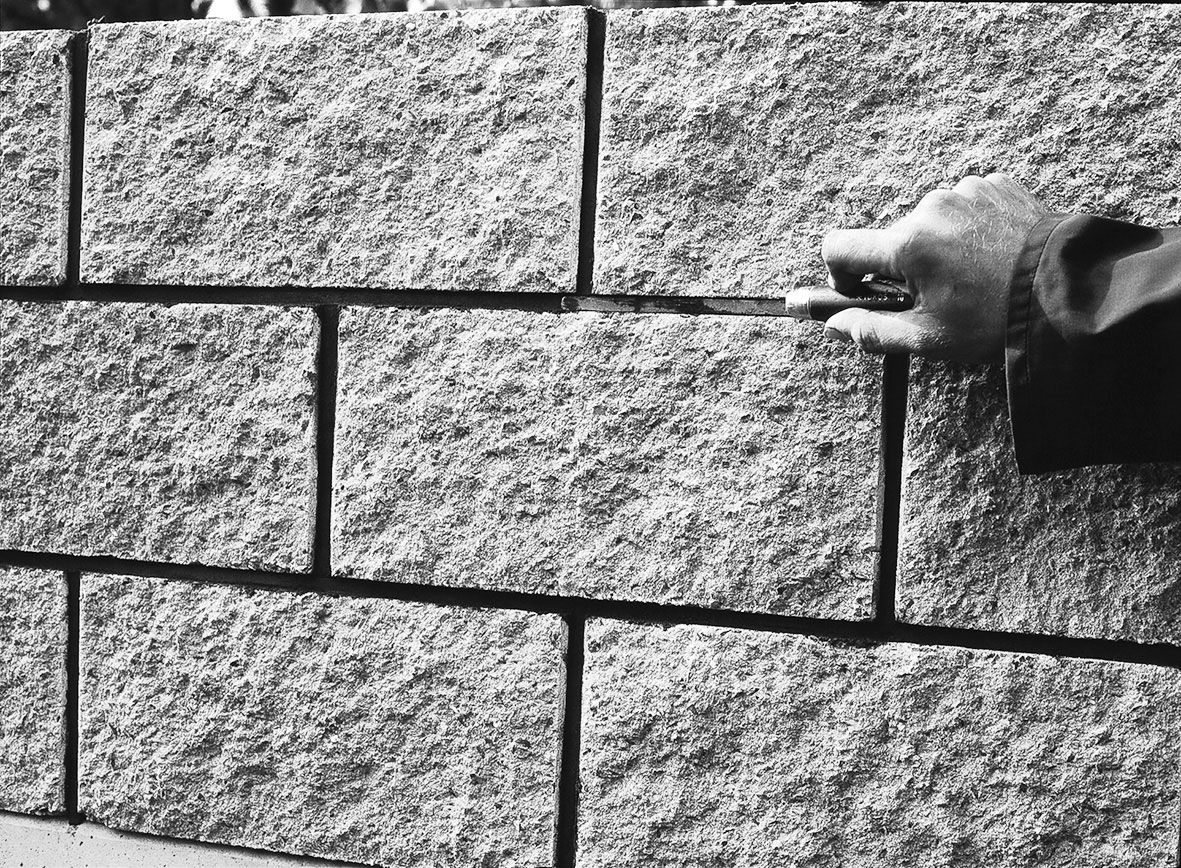

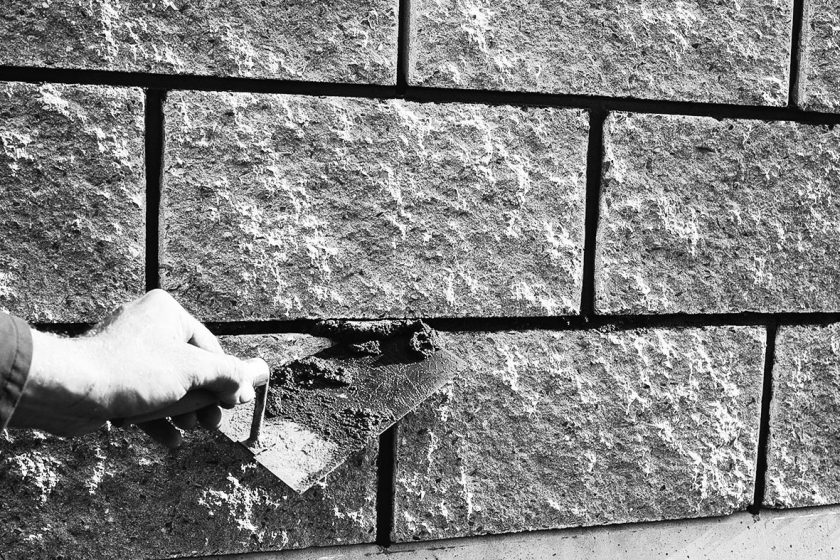

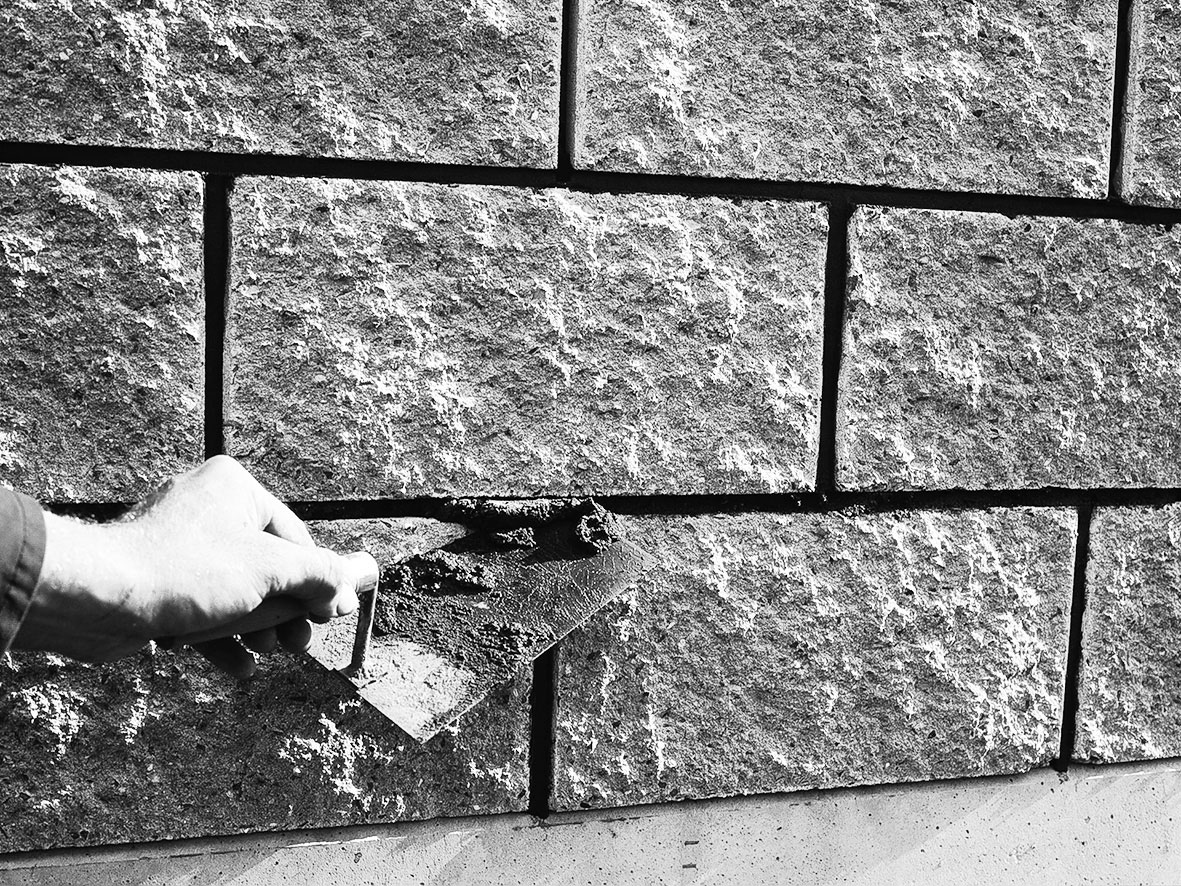

06 | Spárování
Zdění a spárování probíhá v jedné operaci. Povrch spár se uzavře uhlazením spárovacím hladítkem nebo upraveným dřevěným kolíkem.

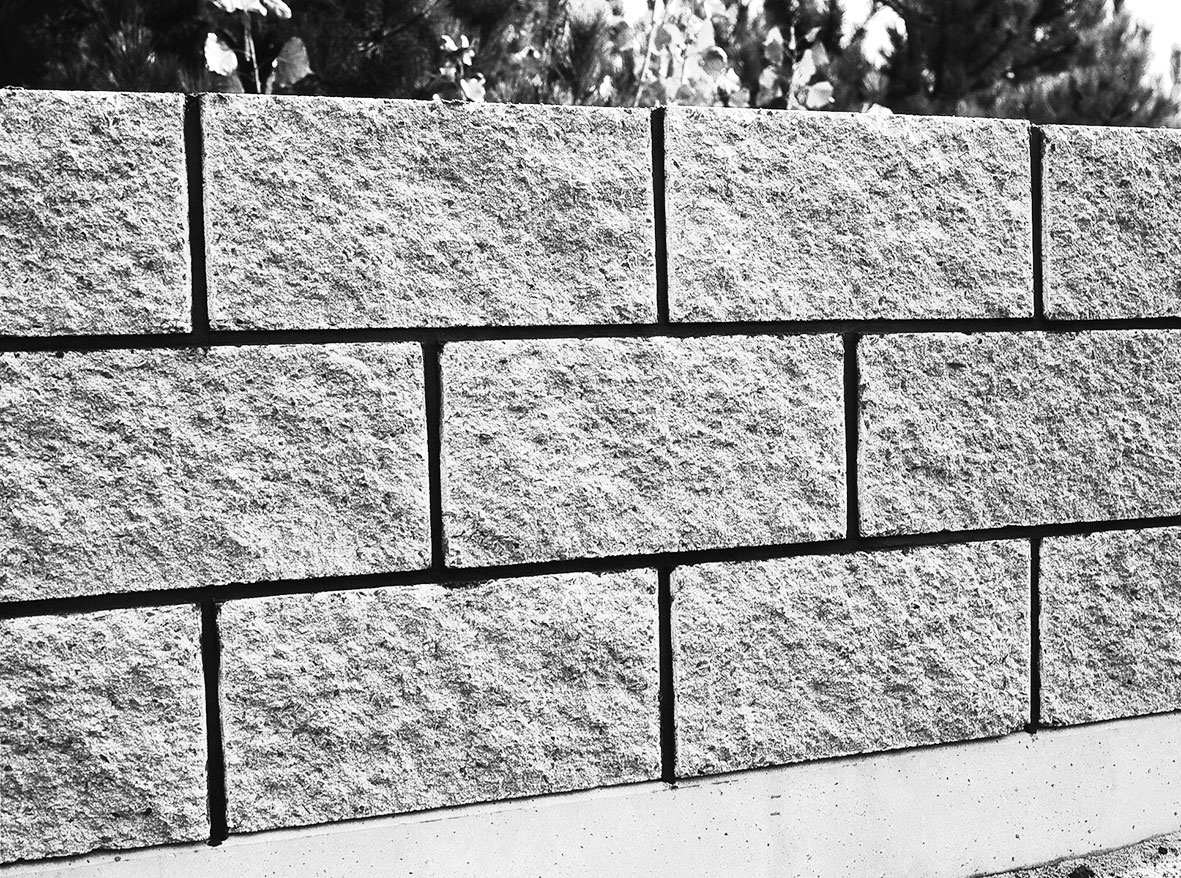

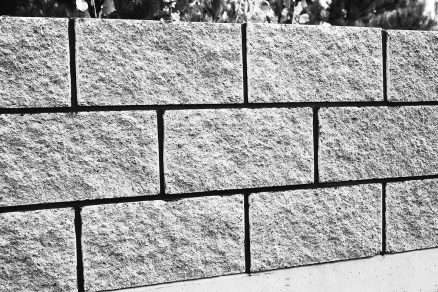

07 | Hotové zdivo
Při precizním uzavření spár jsou spoje odolné vůči povětrnostním vlivům a mrazu a konstrukce po vyzrání výplňového betonu působí jako jeden monolitický celek.

Výběr betonu

Aby se předešlo narušení konstrukce vlivem objemových změn, je třeba dutiny tvárnic vyplnit kvalitním betonem pevnostní třídy C 20/25 (B25), případně vyšší, s velikostí zrna max. do 8 až 10 mm, což je beton přibližně stejné charakteristiky jako beton vlastních tvárnic. Použití nekvalitního hubeného betonu má dost často za následek vznik trhlin ve tvárnicích v průběhu zimního období či po něm, stejně tak jako provádění betonáže při nízkých teplotách (pod 5 °C), kdy postupně dochází k zastavení procesu tvrdnutí a výplňový beton nemusí v průběhu následujícího zimního období vykazovat dostatečnou odolnost proti mrazu, což má za následek jeho zvýšené objemové změny a opět možnost vzniku trhlin.

Další důležitou věcí je zabránění vnikání srážkové vody do konstrukce provizorním zakrytím rozestavěné stavby nebo finálním opatřením zídky zákrytovými deskami, které je možno opatřit navíc hydrofobní impregnací. Z hlediska zabránění přímého přenosu vlhkosti ze zákrytové desky do výplňového betonu je vhodné poslední vrstvu tvárnic nevyplňovat až po okraj dutin, ale ponechat vzduchovou mezeru mezi výplňovým betonem a spodní plochou zákrytové desky. V opačném případě se zvyšuje pravděpodobnost pozdějšího vzniku trhlin a výskytu výkvětů. Zákrytové desky doporučujeme lepit pomocí mrazuvzdorného stavebního lepidla a jednotlivé spáry mezi sousedními zákrytovými deskami vyplnit tmelem nebo silikonem.

Zdění a spárování

Jak už bylo uvedeno, je nežádoucí, aby se do tvárnic a rozestavěného zdiva dostala voda. Zvyšuje se tím pravděpodobnost výskytu vápenných výkvětů, které negativně ovlivňují estetický vzhled, byť pouze dočasně, ale zejména jde v tomto případě o zvýšené riziko vzniku poruch spojených s objemovými změnami materiálu v závislosti na klimatických podmínkách okolního prostředí. Pro zdění doporučujeme používat cementovou maltu (vhodná je speciální malta určená pro zdění a následné spárování zdiva v jedné pracovní operaci), která obsahuje nižší podíl CaO, resp. Ca(OH)2 po smíchání s vodou, a tím by případně vzniklé výkvěty měly být nižší intenzity. Tloušťka ložných a styčných spár vzhledem ke skladebnému modulu tvárnic má být 10 mm.

Na vytvoření vodorovné spáry se doporučuje použít dřevěné nebo ocelové kolíčky (s délkou asi 300 mm), které se uloží napříč zdivem a na něž se usadí krajní tvárnice. Mezi nimi se napne vodicí šňůra pro umístění ostatních tvárnic. Tvárnice se usazují do maltového lože klasicky za pomoci gumové paličky. Spárování probíhá současně se zděním. Dojde-li při zdění ke znečištění pohledových ploch, je nejlépe toto místo očistit až po částečném zavadnutí malty. Dutiny vyplňujeme kvalitním betonem spíše zavlhlejší konzistence. Sendvičové stěny doporučujeme zdít současně, tj. vnější i vnitřní stěnu spolu se vkládáním tepelné izolace. Spojení vnější a vnitřní sendvičové stěny musí být detailně a přesně řešeno v projektové dokumentaci. Na ukončení hotového zdiva, především při výstavbě oplocení a zídek, lze použít vhodné typy zákrytových desek, které jsou opatřeny okapovou drážkou na odvedení dešťové vody vně zdiva.

INFORMACE O MATERIÁLU

  • Tvarovky FACE BLOCK nejsou určené ke zdění beze spár. Na ukončení plotů a zídek se používají buď přímo originální zákrytové desky FACE BLOCK (ZDV 200 a ZDH 200), nebo univerzální zákrytové desky.
  • Základová spára musí být v nezámrzné hloubce, tj. 60 až 80 cm pod úrovní terénu v závislosti na klimatických podmínkách dané oblasti, aby působením mrazu nedocházelo k pohybu celého základu. Vlastní základ by měl být proveden z betonu třídy C 20/25 XC2 (B25).

TEXT + FOTO: PRESBETON

Článek byl uveřejněn v časopisu Realizace staveb.
