Systémy Schüco na nové kancelářské budově a výrobní hale: Samozatmavovací sklo a potištěná textilní fasáda

Technologie SageGlass® - každý zaměstnanec si může pomocí tabletu v kanceláři nastavit vlastní tónování oken a regulovat sluneční záření.

Společnost OTTO FUCHS KG, přední světový dodavatel komponentů pro letectví, automobilový i strojírenský průmysl, si postavil v německém Meinerzhagenu (Severní Porýní-Vestfálsko) nové kancelářské budovy a výrobní halu. Smysl pro inovace investora dokládají i řešení  navržená architekty z  Atelier Christ – hliníkové okenní a fasádní systémy Schüco osazené elektrochromatickým samozatmavovacím sklem SageGlass® s protisluneční ochranou  a textilní fasáda Schüco FACID.

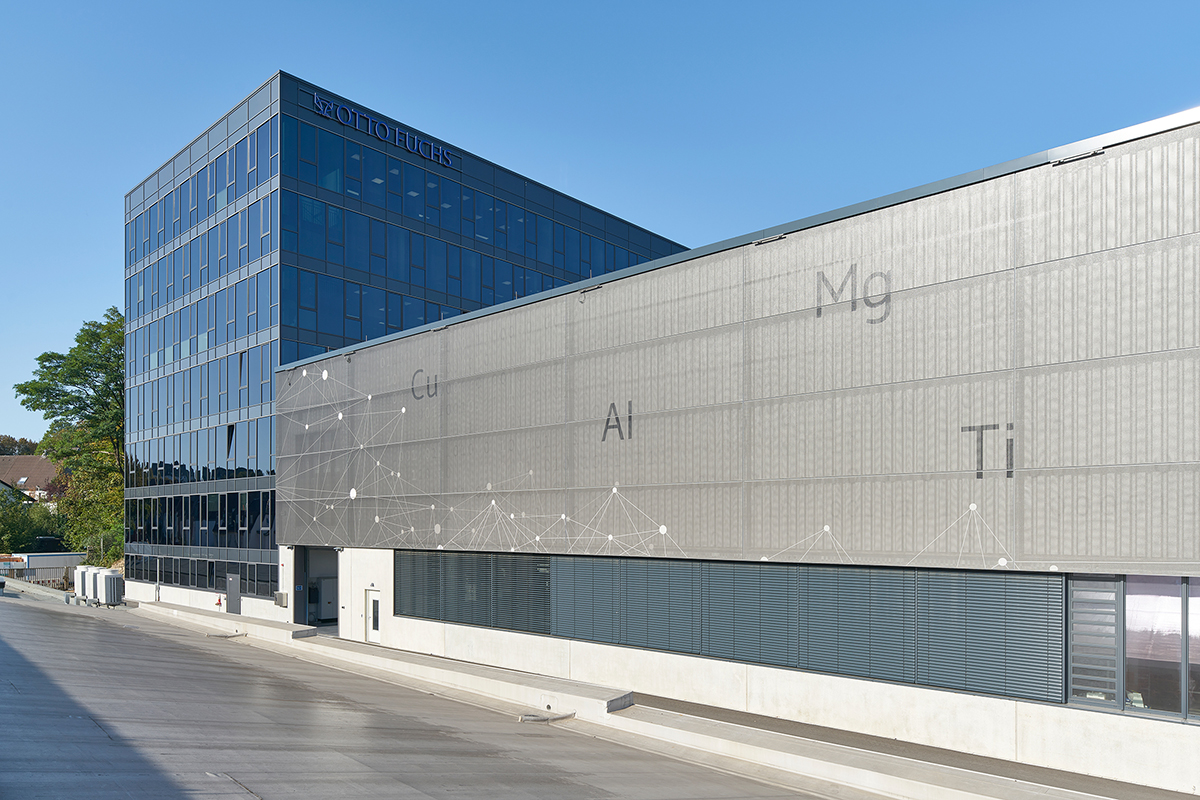

Tkanina je digitálně potištěna chemickými symboly různých kovů a sítí jemných, jasných čar a bodů, které připomínají řetězce molekul. | Zdroj: Schüco, architekti Atelier Christ, fotograf: Christian Eblenkamp

Lehké kovové bezpečnostní komponenty v automobilech, letadlech a strojírenských technologiích často pocházejí od společnosti OTTO FUCHS, a to již více než 100 let. Trend uhlíkové neutrality v uplynulých letech přispěl k růstu divize lehkých konstrukcí této společnosti a s tím se zvýšila potřeba výzkumu a vývoje.

V roce 2015 proto společnost rozhodla umístit vývojové týmy do jedné budovy v německém Meinerzhagenu, která by splňovala dnešní požadavky na pracovní prostředí. Nová kancelářská budova, která je označována jako „technologické centrum“ a byla navržena kanceláří Atelier Christ, byla dokončena po 22 měsících výstavby a v září 2020 se do ní týmy nastěhovaly. Nabízí 100 až 150 pracovních míst a její celková podlahová plocha činí kolem 5000 m2.

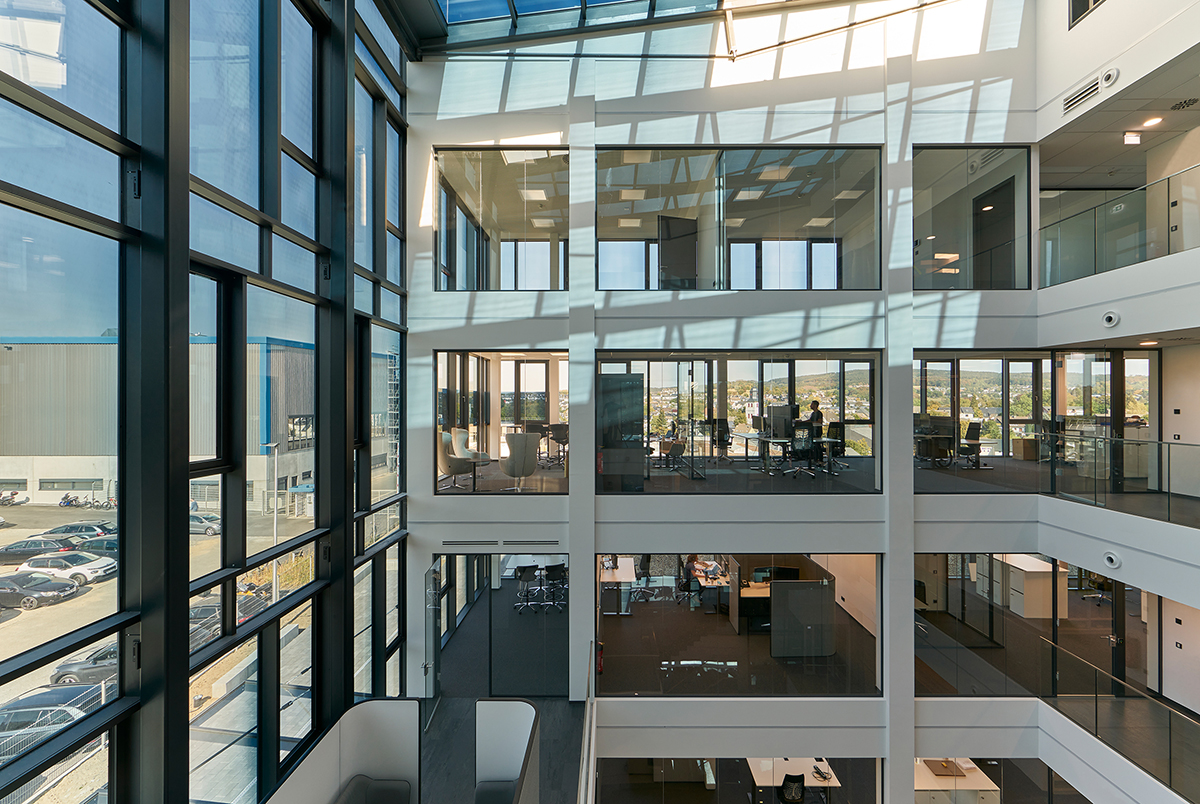

Vnější fasáda a střecha atria jsou vybaveny adaptabilním sklem se stíněním proti slunci. Půdorysy podlaží jsou otevřené a obsahují velké i malé kanceláře, zasedací místnosti i obslužné prostory. | Zdroj: Schüco, architekti Atelier Christ, fotograf: Christian Eblenkamp

Sedmipodlažní krychlová stavba technologického centra je zapuštěna do svahu na jihovýchodním okraji areálu a je viditelná z centra města. Horní čtyři patra se tak výrazně propsala do panoramatu města.

Dalším prvkem, který činí tuto budovu výjimečnou, je plášť budovy – plně prosklený ze sloupko-příčkové fasády Schüco FWS 60.HI s pevnými prvky a větracími otvíravo-sklopnými okny Schüco AWS 75 BS.HI.

Integrované dvojité izolační sklo je vyrobeno z elektrochromatického skla SageGlass® od společnosti Saint-Gobain.

Prosklená fasáda pracuje se systémem řízení denního světla na bázi senzorů, pomocí kterých se okenní tabule automaticky tónují na základě výsledků měření senzorů, aby byla zajištěna dostatečná ochrana proti oslnění a tepelná izolace v letním období bez nutnosti dalších stínicích prvků.

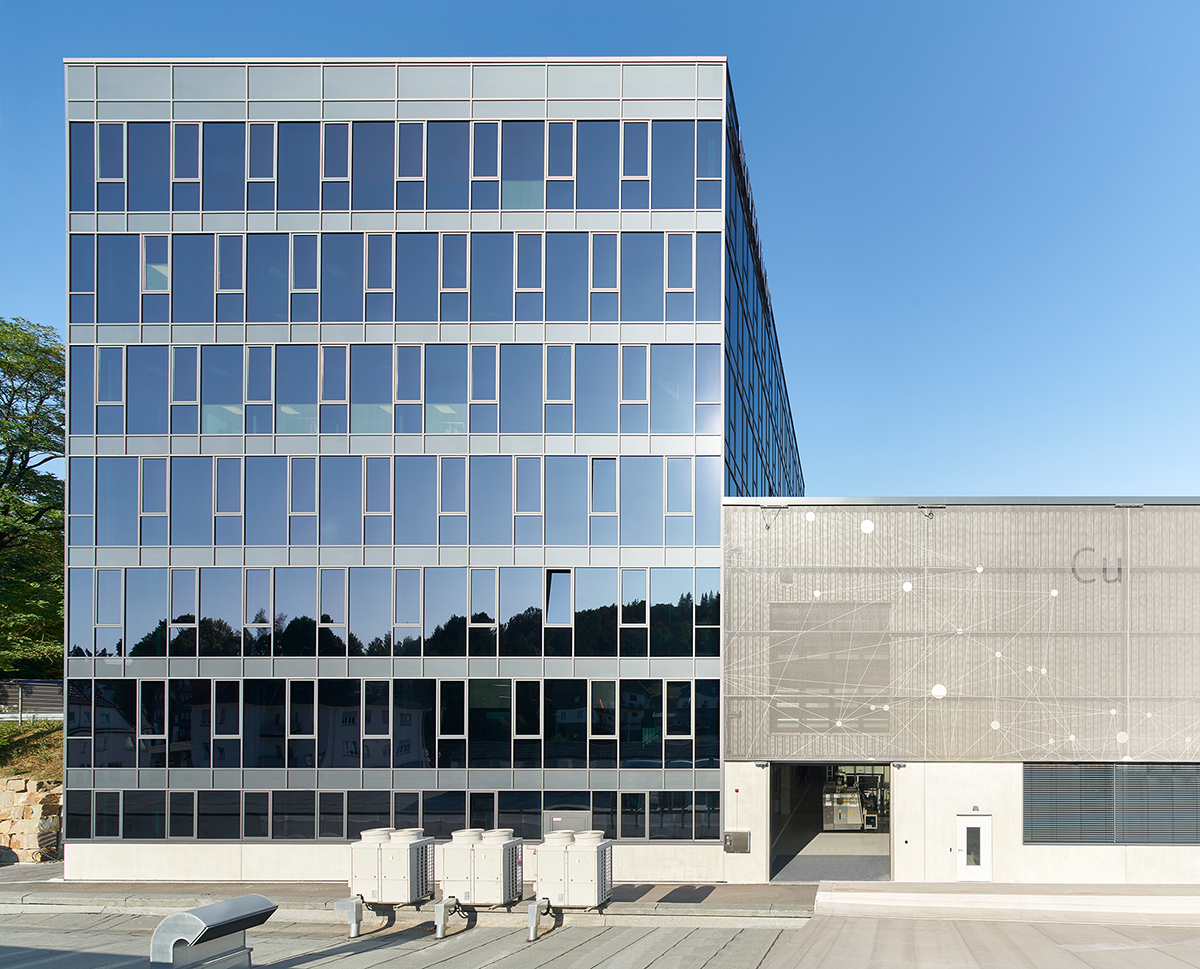

Nová výrobní hala navazuje přímo na prosklenou kancelářskou budovu. Je opatřena předsazenou textilní fasádou Schüco FACID 65. Plášť kancelářské budovy je plně prosklený ze sloupko-příčkové fasády Schüco FWS 60.HI s pevnými prvky a větracími otvíravo-sklopnými okny Schüco AWS 75 BS.HI. Integrované dvojité izolační sklo je vyrobeno z elektrochromatického skla SageGlass® od společnosti Saint-Gobain. | Zdroj: Schüco, architekti Atelier Christ, fotograf: Christian Eblenkamp

Investoři chtěli, aby transparentnost skleněné fasády a přirozené světlo nebyly omezovány vnějším stíněním. Ochrana před sluncem zároveň měla fungovat i při větrném počasí. A v neposlední řadě investora oslovily i nízké náklady na údržbu elektrochromatického zasklení.

„Máte neomezený výhled ven, i když do oken přímo svítí sluneční paprsky. Díky tomu, že není nutné vnější stínění, šetří společnost OTTO FUCHS cennou podlahovou plochu, a to přibližně 15 centimetrů z tloušťky fasády. A současně tato průkopnická technologie fasády dokládá i přirozené inovativní uvažování samotného klienta,“ říká architekt Jürgen T. Christ.

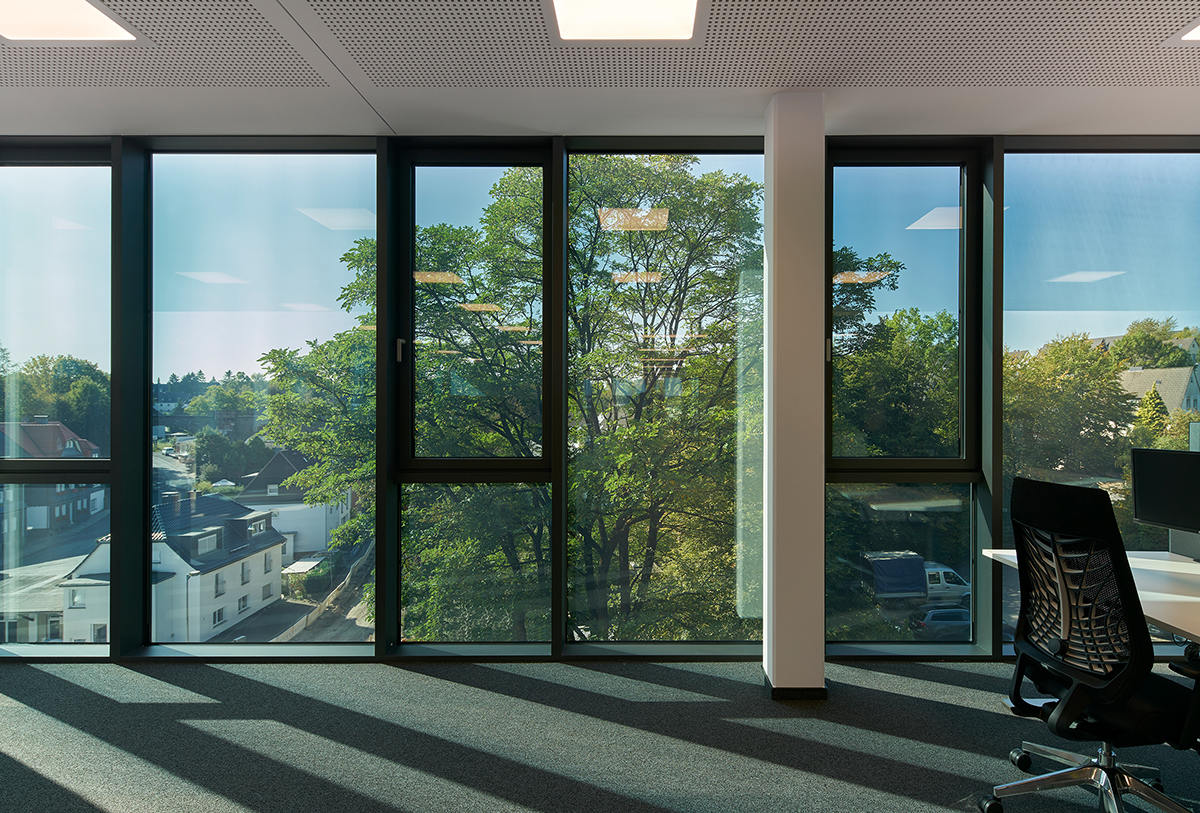

Okna na celou výšku místnosti s elektrochromatickým sklem SageGlass® od společnosti Saint-Gobain jsou rozdělena do tří individuálně ovládaných zón. To lidem umožňuje pracovat kdykoli během dne bez oslnění a užívat si optimální denní světlo za všech povětrnostních podmínek. | Zdroj: Schüco, architekti Atelier Christ, fotograf: Christian Eblenkamp

Elektrochromatické sklo SageGlass® od společnosti Saint-Gobain bylo použito na všech čtyřech fasádách i na střeše vstupního atria orientovaného na severozápad. To je otevřeno do výšky šesti ze sedmi pater, což umožňuje dennímu světlu proniknout i do nižších dispozic.

V otevřených galeriích kolem atria jsou umístěny jak velké kanceláře zaplavené světlem, tak menší místnosti, zasedací prostory i místa pro think tank, komunikační zóny a technické zázemí. Prosklení fasády na celou výšku místnosti je v každém patře vertikálně rozděleno do tří individuálně ovládaných zón.

Sklo bylo rozděleno do skupin vodorovně. To umožňuje lidem pracovat kdykoli během dne bez oslnění a užívat si optimální denní světlo za všech povětrnostních podmínek. Jednotlivé zóny oken jsou ovládány automaticky, ale lze je regulovat také ručně. To znamená, že si každý zaměstnanec může pomocí tabletů v kancelářích zadat vlastní nastavení tónování, například pro jednání nebo prezentace. Skleněné tabule se zabarvují rychle, tiše a dynamicky, aniž by uživatele rušily.

Architekti také navrhli podlouhlou výrobní halu o rozloze 3000 m2. Ta navazuje přímo na kancelářskou budovu. Delší strany a štít haly, který směřuje do centra města, byly osazeny textilní fasádou Schüco FACID 65. Tu klient digitálně do  odstínu šedé a prvky používané společností – AI jako hliník, Ti jako titan, Mg jako hořčík a Cu jako měď.

Na textilní fasádu bylo aplikováno i logo společnosti v podobě stylizované liščí hlavy a pavučina jemných jasných čar a bodů, které připomínají řetězce molekul. Textilní fasáda tak ilustruje DNA společnosti OTTO FUCHS.

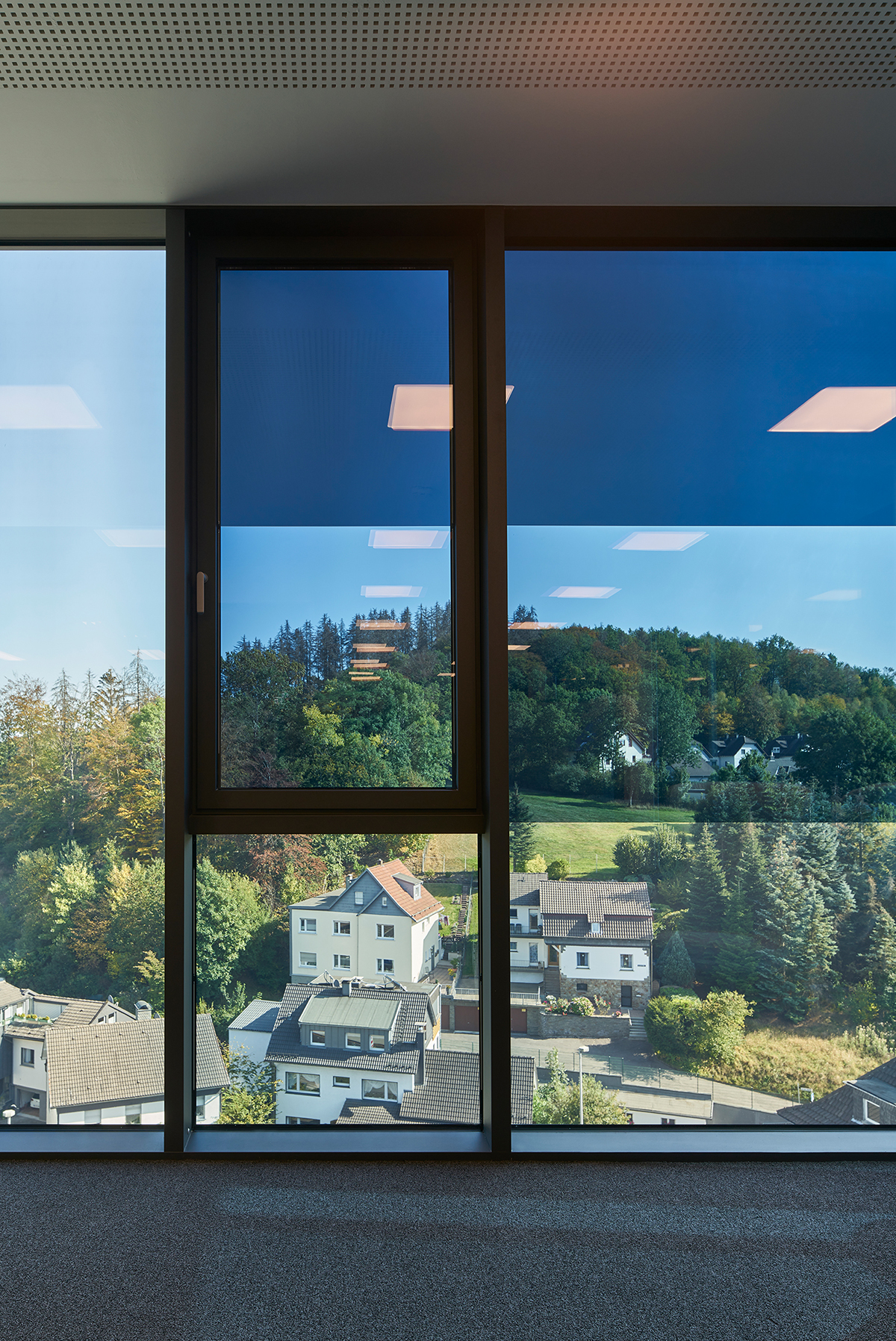

Zaměstnanci se mohou dívat tónovanými skly ven, aniž by byli oslepeni slunečními paprsky. | Zdroj: Schüco, architekti Atelier Christ, fotograf: Christian Eblenkamp

Technologie SageGlass® je dostupná ve variantě dvojitého či trojitého izolačního skla. Funkční elektrochromatická vrstva je chráněná před povětrnostními vlivy díky svému umístění zevnitř vnější desky kompozitní skleněné výplně a skládá se z pěti keramických vrstev.

Keramický materiál je obzvláště odolný a dokáže snadno pohlcovat teplo i světlo po mnoho let. Stačí nízké napětí pouhých 5 voltů a pozice lithiových iontů a elektronů v této vrstvě se změní, což vede ke ztmavení skla.

Tento proces probíhá ve čtyřech stupních: 1. bez zatmavení (54-60% propustnost světla), 2. mírné zatmavení (16% propustnost světla), 3. střední zatmavení (6% propustnost světla) a 4. maximální zatmavení <1% propustnost světla. I v případě zatmavení je sklem stále vidět ven.

Po změně polarity napětí se ionty a elektrony vracejí na svou původní pozici a sklo je znovu bez zatmavení. Množství energie spotřebované denně na metr čtvereční nedosahuje v průměru ani 3 wattů. Technologie SageGlass® je k dispozici ve čtyřech barevných variantách: bezbarvé, modré, šedé a zelené.

Technologie SageGlass® omezí světelnou prostupnost, takže nebledne nábytek ani textilie

Technologie SageGlass® umožňuje regulovat množství slunečního záření, které se dostane dovnitř objektu, a tím i případné oslnění a přehřívání – nehledě na výšku budovy. Přitom je neustále zachována viditelnost směrem ven i propojení s vnějším světem.

V případě větších komerčních projektů navíc tyto skleněné výplně splňují požadavky na udržitelnost a umožňují získat dalších až 8 bodů do certifikace LEED. Dále také šetří spotřebovanou energii i celkové provozní náklady tím, že přispívají ke snižování nákladů na regulaci klimatických podmínek a osvětlení v objektu.

Možnost omezit světelnou prostupnost mezi 1 % až 60 % navíc pomáhá předcházet vyblednutí nábytku, textilií, dřevěných podlah, koberců i uměleckých děl.

O projektu
Klient: OTTO FUCHS KG, Meinerzhagen
Architekti: Atelier Christ, Freudenberg
Technologie: Gebäudetechnik Mantel, Attendorn
Použité materiály Schüco:
Sloupko-příčková fasáda Schüco FWS 60.HIFWS 60.HI
Okenní systém Schüco AWS 75 BS.HI s elektrochromatickým sklem SageGlass® od společnosti Saint-Gobain,
Dveřní systém pro multifunkční protipožární a kouřotěsné systémy Schüco ADS 80 FR 30
Protipožární konstrukce Firestop T90/F90,
Textilní fasáda Schüco FACID 65.
