Tepelněizolační systém střech iRoof (Pracovní postup)

Společnost Tondach letos své portfolium rozšiřuje o tepelně­izolační systém iRoof. S předstihem tak vytváří podmínky pro realizaci střech po 1. lednu 2020, kdy podle požadavků směrnice 2010/31/EU bude nutné, aby novostavby byly reali­zovány jako tzv. budovy s téměř nulovou spotřebou energie.

Info o materiálu

» Všechny desky jsou z izolačního materiálu PIR. Tloušťky desek se pohybují mezi 80 a 220 mm. Desky jsou tvarově stálé a oboustranně opatřené difuzně otevřeným rounem nebo hliníkovou fólií.
» Tepelněizolační desky se vyrábí ve třech variantách – Tondach Thermo Classic, Tondach Thermo Comfort a Tondach Thermo Classic Alu. Deska Classicm je opatřena otevřeným rounem, deska Comfort kromě rouna disponuje difuzní fólií DHV 3 a Deska Classic Alu je opatřena hliníkovou fólií místo rouna.

Co budete potřebovat

  • Tepelněizolační desky:
    Tondach Thermo Classic
    Tondach Thermo Comfort
    Tondach Thermo Classic Alu
  • Pojistná hydroizolace:
    Tondach FOL Mono DT
    Tondach FOL Thermo DT
    Tondach FOL Premium
  • Těsnicí páska:
    Nail Tape Foam
    Nail Tape Butyl
  • Kotevní vruty
  • Latě a kontralatě

Nadkrokevní izolace má oproti tradičnímu vkládání izolace mezi krokve celou řadu benefitů:

  • konstrukci bez tepelných a akustických mostů,
  • rychlou a jednoduchou montáž,
  • zabránění přehřívání interiéru v létě,
  • zabránění úniku tepla v zimě,
  • minimalizaci montážních chyb a konstrukce,
  • zachování pohledového krovu,
  • nesnižování světlé výšky,
  • vzduchotěsnost systému a kvalitu vnitřního prostředí,
  • úsporu místa v podkroví,
  • nesnižování světlé výšky podkroví.

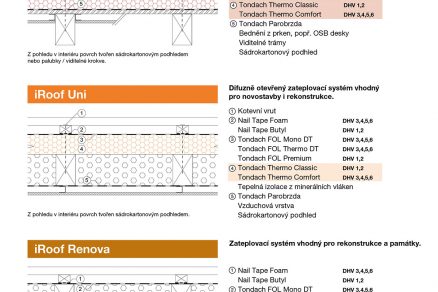

Systém iRoof lze realizovat ve třech různých variantách, z nichž varianty iRoof Top a iRoof Uni jsou vhodné pro novostavby i rekonstrukce, kdežto iRoof Renova je vhodná pro renovace a památky, kdy z jakýchkoli důvodů nelze zvednout výšku střechy.

Postup pokládky

Dle zvoleného typu skladby střechy lze tepelněizolační desky uložit přímo na krokve krovu (iRoof Uni), případně je lze uložit na prkenný záklop (iRoof Top). Při pokládce se vždy vyskládá jen kus střechy. Na desky se natáhne pojistná hydroizolace, na kterou se přímo lepí těsnicí pásky pod latě.

Latě se po umístění na pásky upevní kotevními vruty. Pro kotevní vruty musí být v jednotlivých prvcích předvrtány otvory. Po upevnění kontralatí lze pokračovat v pokládce další řady tepelněizolačních desek. V případě potřeby lze desky seříznout do požadovaného tvaru.

V případě systému iRoof Renova, jak již bylo zmíněno, nelze kalkulovat s možností zvýšení střechy. Tepelněizolační desky se proto umístí pod krokve krovu. Umístění pojistné hydroizolace ovšem proběhne nad krokvemi, obdobně těsnicí pásky budou opět nalepeny přímo na pojistnou hydroizolaci – přímo pod latě, které budou opět upevněny kotevními vruty.

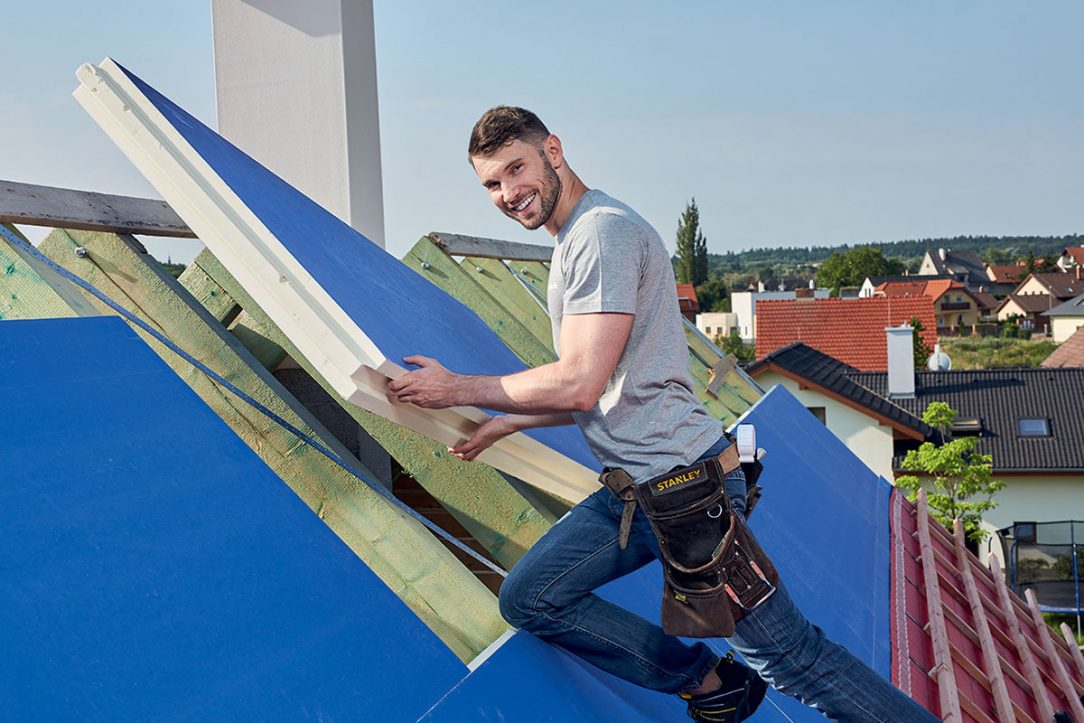

Krok 1: Uložení desek

Tepelněizolační desky Thermo Classic, Thermo Comfort, Thermo Classic Alu je možné uložit do přímého kontaktu s krokvemi, případně na OSB desky – dle zvolené střešní skladby.

01 Uložení desek
01 Uložení desek |

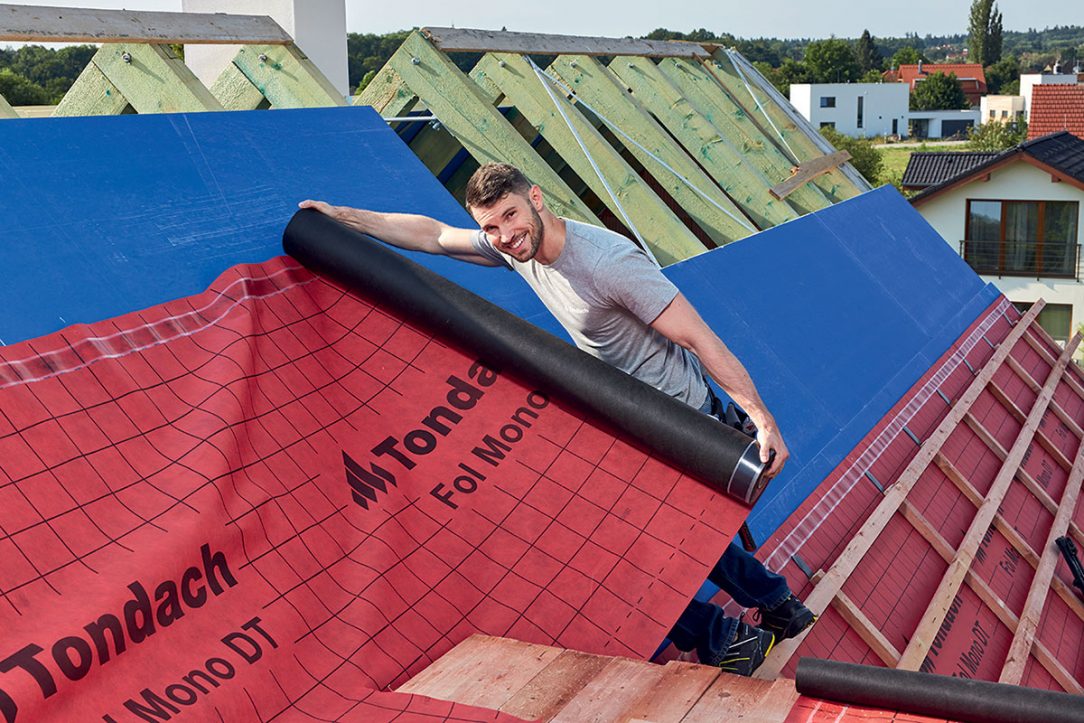

Krok 2: Natažení fólie

Na vyskládané desky se natáhne pojistná hydroizolace, na výběr je ze tří druhů Tondach fólie: FOL Mono DT, FOL Thermo DT nebo FOL Premium.

02 Natažení fólie
02 Natažení fólie |

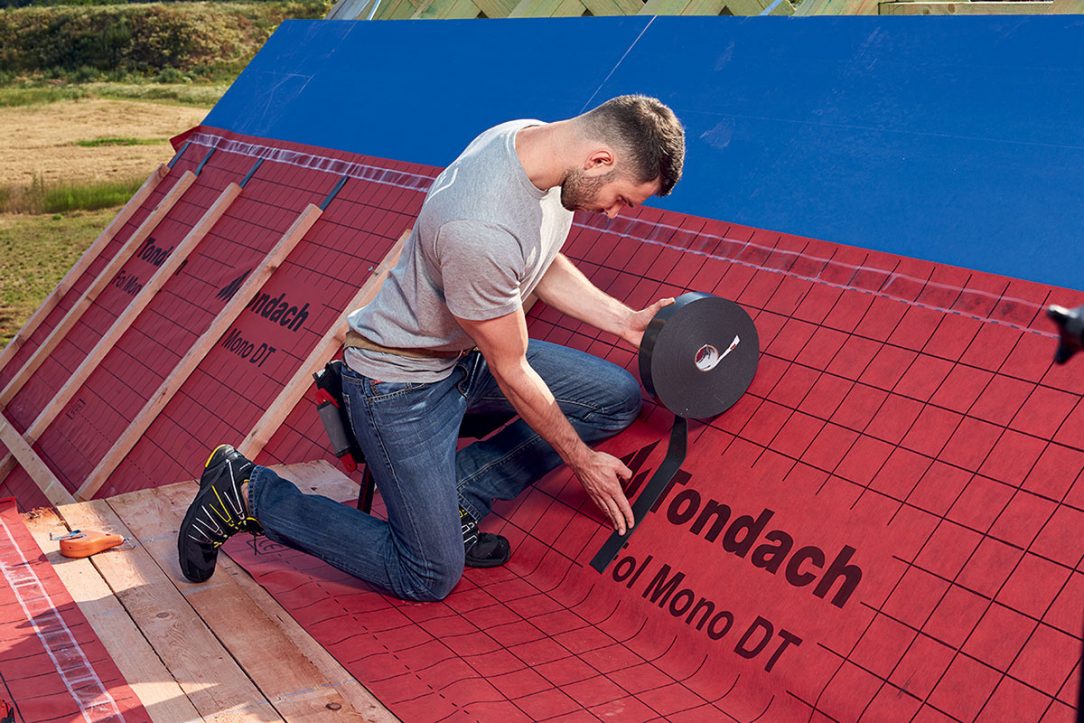

Krok 3: Lepení pásky

Do míst, kde budou umístěny latě, se nalepí těsnicí pásky pod kontralatě Nail Tape Foam či Nail Tape Butyl.

03 Lepení pásky
03 Lepení pásky |

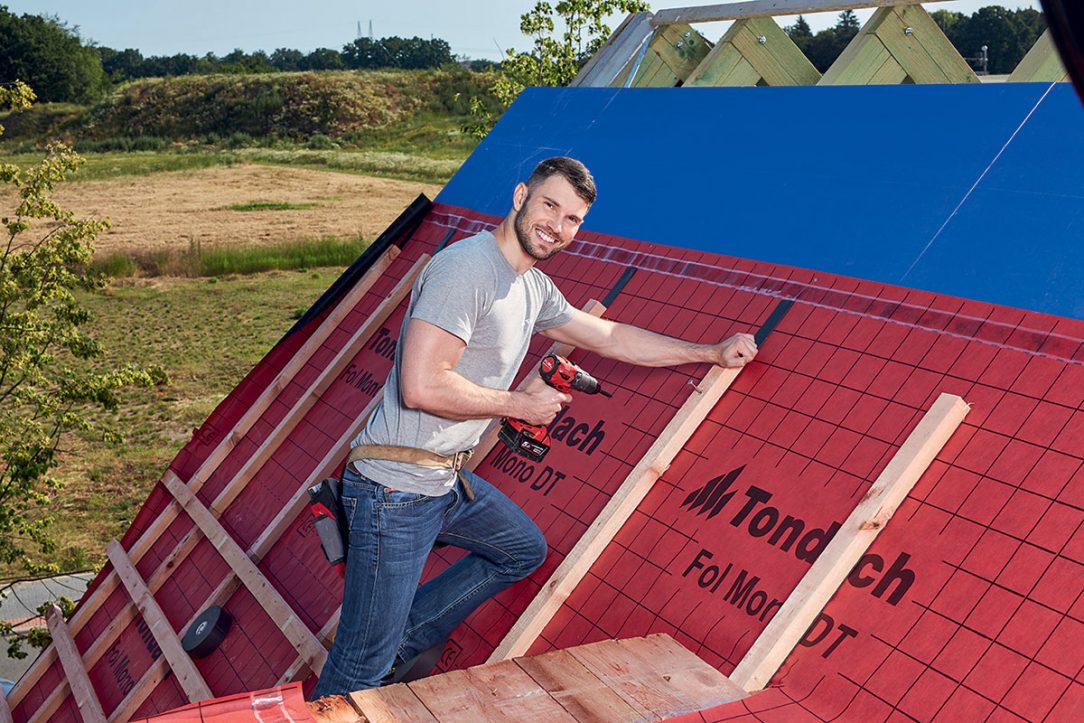

Krok 4: Laťování

Na těsnicí pásky se umístí latě. Ty se následně upevní navrtáním kotevního vrutu. Vrut nejen připevní lať k desce, ale i celou skladbu střechy ke krokvím.

04 Laťování
04 Laťování |

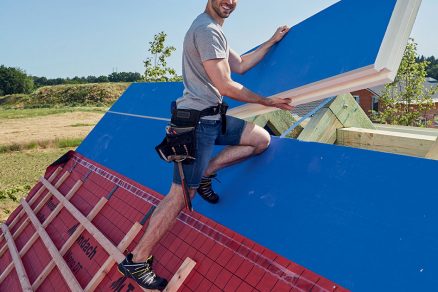

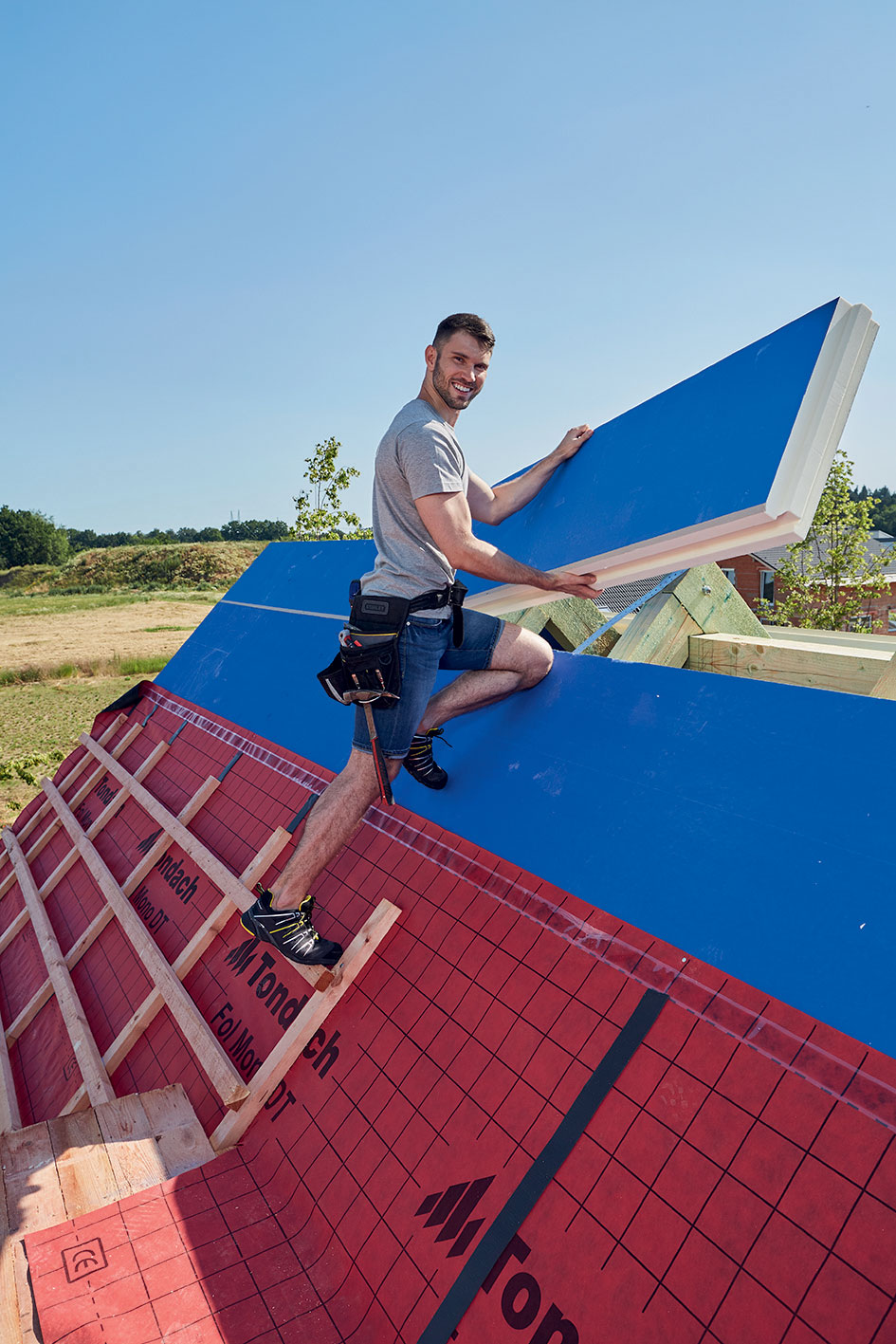

Krok 5: Dokončení

Střechu z desek skládáme po částech. Po uchycení kontralatí na kotvené latě lze umístit další řadu tepelněizolačních desek. Desky je možné dle potřeby seříznout.

05 Dokončení
05 Dokončení |
Text + foto: Tondach

Článek byl uveřejněn v časopisu Realizace staveb 4/2019.
