V roce 2017 bylo na český trh v oblasti TZB uvedeno inovativní řešení vzduchotechnického potrubí. Základním prvkem jsou panely, ze kterých lze složit čtyřhranný, předizolovaný vzduchovod.
Tyto panely jsou zhotoveny ze skelné vlny s vnitřní a vnější povrchovou úpravou. Základní dělení závisí na tloušťce panelu, použitém materiálu na vnitřní straně vzduchovodu a třídě reakce na oheň (A1; A2-s1, d0 nebo B-s1, d0). Panely byly navrženy tak, aby poskytovaly vynikající tepelněizolační vlastnosti, vysokou úroveň vzduchotěsnosti, a především akustické vlastnosti přispívající ke zvýšenému komfortu uvnitř budovy. Vysoká absorpce hluku uvnitř potrubí je jedním z hlavních benefitů systému.
Účelem potrubí je zajistit distribuci upravovaného vzduchu pro vytápění, větrání a klimatizace. Nejrozšířenější použití tohoto systému určeného do vnitřních prostor je v objektech s navrženou soustavou nuceného větrání, např. rodinné a bytové domy, kanceláře, nemocnice apod. Nedílnou součástí referenčních staveb jsou speciální aplikace. Jedná se převážně o rekonstrukce, kde není možné dodatečně přetěžovat nosnou konstrukci nebo je kladen velký důraz na výslednou akustickou pohodu uvnitř objektu.
Tento materiál lze nalézt i v historických budovách. Při rekonstrukci zámku v Moravském Krumlově byl použit právě inovativní systém CLIMAVER®. A to do zrekonstruované galerijní části zámku, kam se vrátila slavná Slovanská epopej Alfonse Muchy. To znamenalo samozřejmě vysoké nároky na mikroklimatické podmínky těchto výstavních prostor.
Informace o materiálu
Systém se vyznačuje vysokou flexibilitou. Na základě zkušeností od projektantů, dodavatelů staveb a proškolených realizačních firem lze systém hodnotit jako vysoce efektivní. Výhodou je volitelná výroba a montáž potrubí ať už plnou nebo částečnou prefabrikací na dílně, tak kompletní výrobou přímo na stavbě spojenou zároveň s montáží. V této době se častěji systém využívá při modernizaci objektů typu: školy, kina, divadla či kanceláře.
Systém se vyznačuje vysokou flexibilitou. Na základě zkušeností od projektantů, dodavatelů staveb a proškolených realizačních firem lze systém hodnotit jako vysoce efektivní. Výhodou je volitelná výroba a montáž potrubí ať už plnou nebo částečnou prefabrikací na dílně, tak kompletní výrobou přímo na stavbě spojenou zároveň s montáží. V této době se častěji systém využívá při modernizaci objektů typu: školy, kina, divadla či kanceláře.
Složení panelu
Rozlišujeme panely podle tloušťky izolační vrstvy, povrchové úpravy vnější/vnitřní fólie a typu použití. Panel se skládá z jádra vyrobeného ze skelné vlny o tloušťce 25 nebo 40 mm, vnější povrch panelu je potažen hliníkovou fólií vyztuženou skelnými vlákny, vnitřní povrch panelu je chráněn buď odolnou tkaninou ze skelných vláken s vysokou mechanickou odolností, nebo taktéž hliníkovou fólií stejně jako na vnější straně panelu.
Co budete potřebovat?
- CLIMAVER® desky k výrobě potrubí
- CLIMAVER® Plus nebo CLIMAVER® NETO nebo CLIMAVER® DECO
Nářadí a příslušenství CLIMAVER® - sponkovačka
- hliníková páska
- rovný nůž, zešikmený nůž
- disperzní lepidlo
Schéma výroby tvarovky
01 | Další tvary
Z přímého úseku lze vyrobit tvarovku (koleno, redukci, kalhoty…).
02 | Rovné řezy

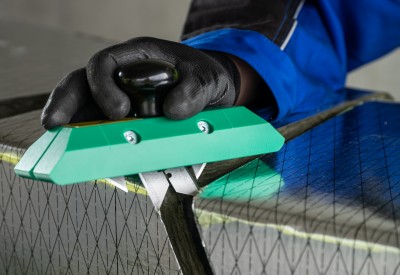

Řez 1. a 3. strany kanálu provedeme pomocí rovného nože.

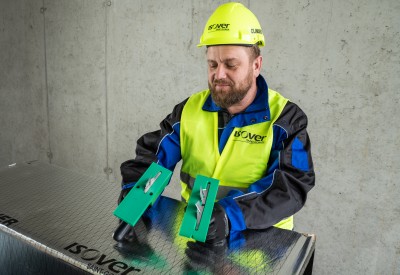

03 | Šikmé řezy
Řez 2. a 4. strany kanálu provedeme pomocí zešikmeného nože pod úhlem 22,5°.
Od partnerů ASB

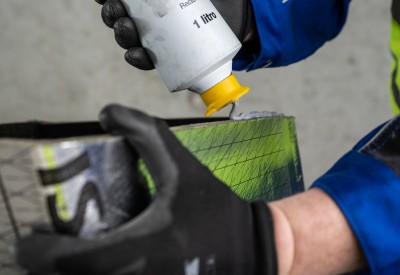

04 | Lepení
Jednotlivé nařezané díly slepíme disperzním lepidlem.

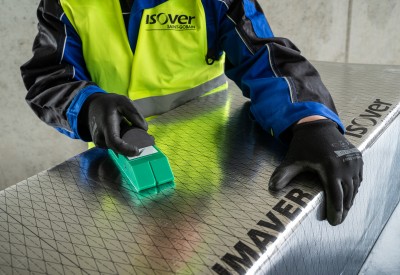

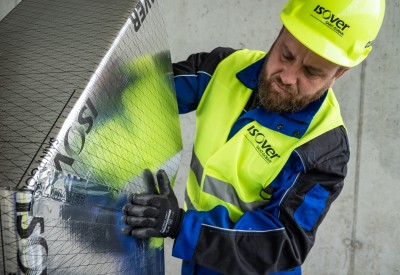

05 | Zalepení páskou
Pro zachování vysoké vzduchotěsnosti přelepíme a zahladíme příčný spoj potrubí hliníkovou páskou CLIMAVER®.

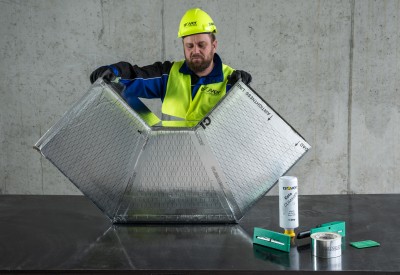

06 | Složitější tvary
Podobným způsobem lze vyrobit ostatní typy tvarovek, z tvarovky lze následně například vyrobit tzv. „kalhoty“.
———————-
Doplňující obrázky, zdroj Isover:
01 ilustrační

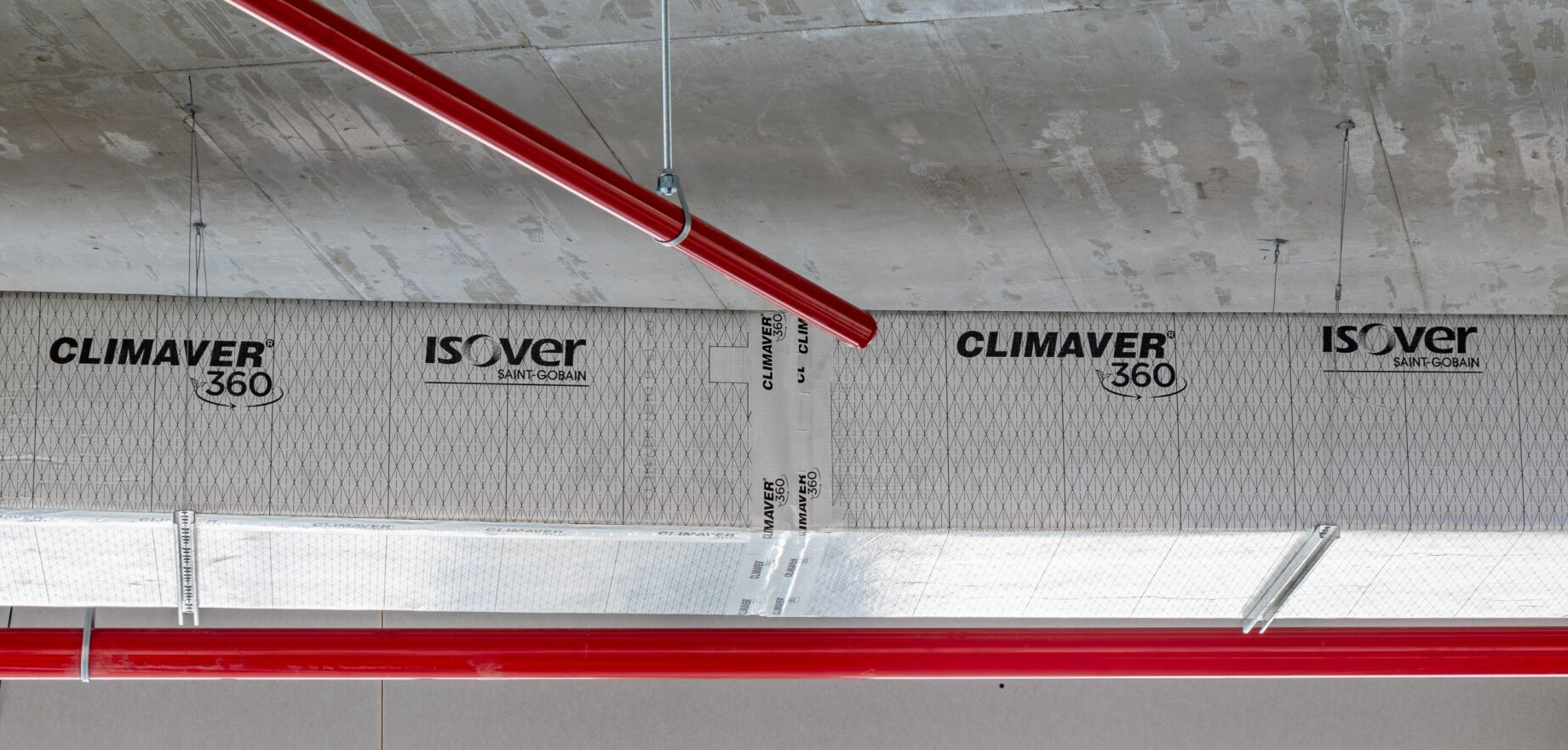

05 Se systémem Climaver 360® se počítá v kancelářských budovách v projektu Hagibor

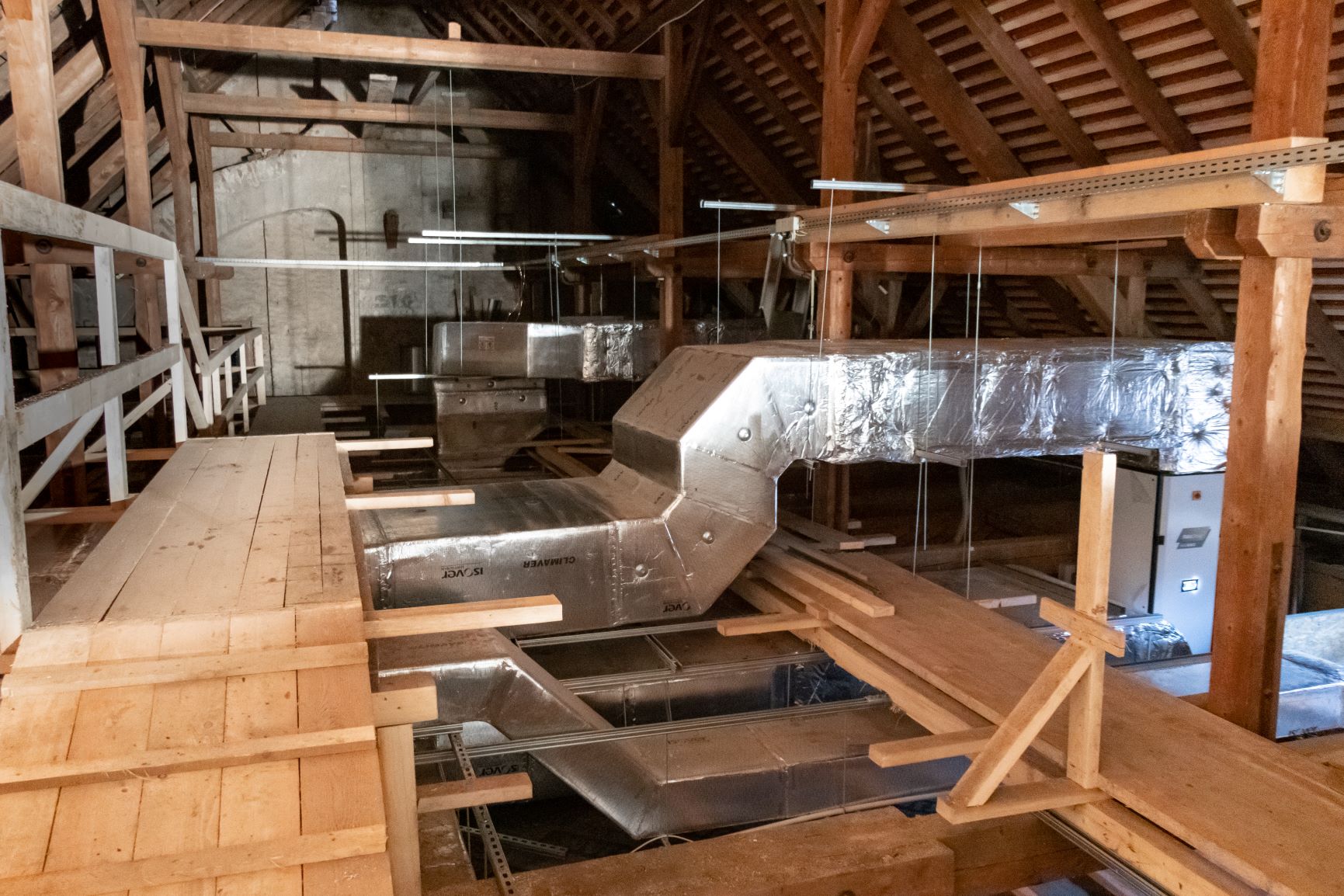

06 Flexibilita a nízká hmotnost systému CLIMAVER® 360 umožnila realizaci VZT rozvodů bez nutných zásahů v krovu a stropu například v zrekonstruované galerii na zámku v Moravském Krumlově.

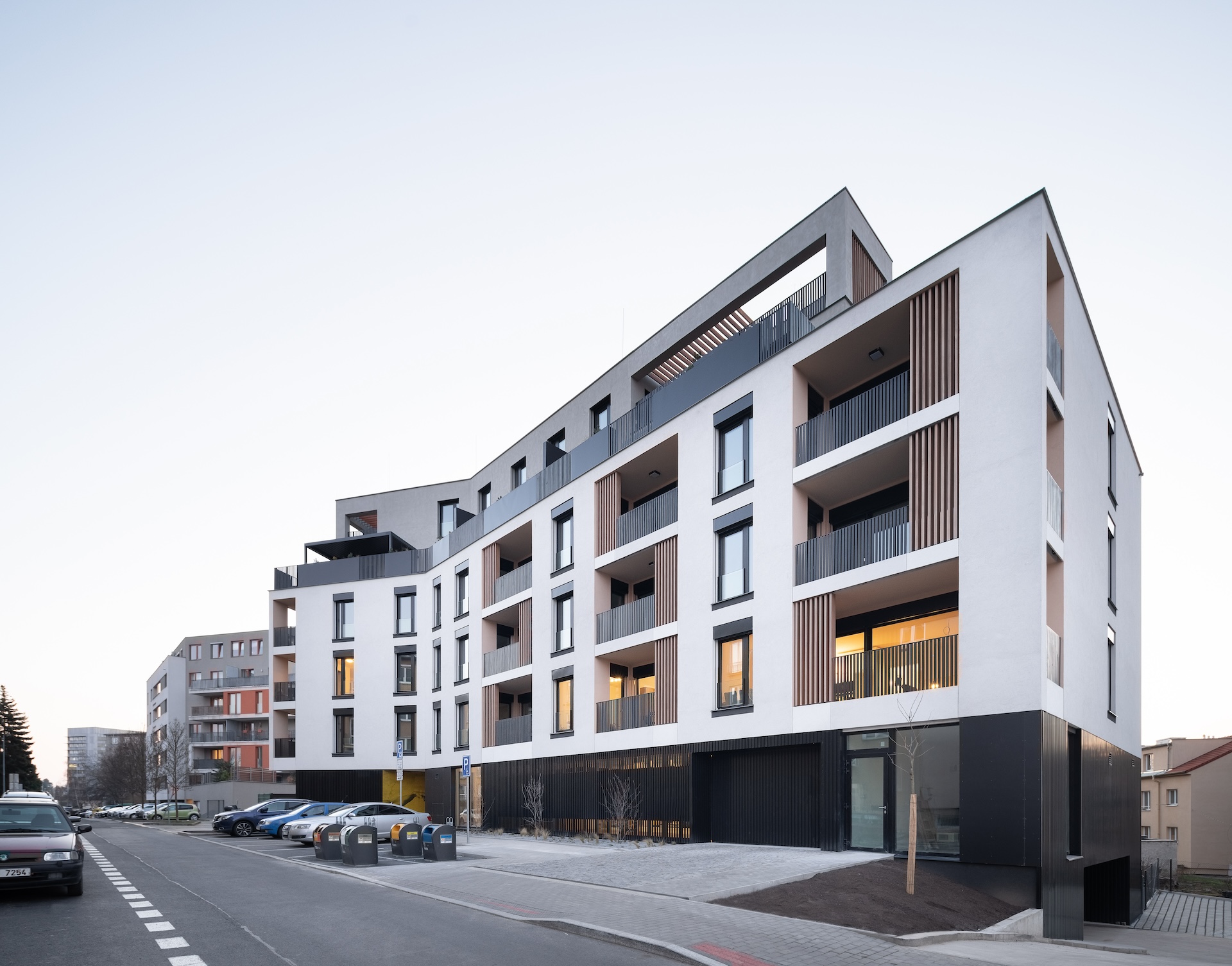

07 Pasivní bytový dům Rezidence Michelangelova [Zdroj: JRD]
