Moderní vzduchovod pro současný svět: jak složit potrubí z panelů? Část I. (pracovní postup)

10. ledna 2024

Partneři sekce:

V roce 2017 bylo na český trh v oblasti TZB uvedeno inovativní řešení vzduchotechnického potrubí. Základním prvkem jsou panely, ze kterých lze složit čtyřhranný, předizolovaný vzduchovod.

Tyto panely jsou zhotoveny ze skelné vlny s vnitřní a vnější povrchovou úpravou. Základní dělení závisí na tloušťce panelu, použitém materiálu na vnitřní straně vzduchovodu a třídě reakce na oheň (A1; A2-s1, d0 nebo B-s1, d0). Panely byly navrženy tak, aby poskytovaly vynikající tepelněizolační vlastnosti, vysokou úroveň vzduchotěsnosti, a především akustické vlastnosti přispívající ke zvýšenému komfortu uvnitř budovy.

Vysoká absorpce hluku uvnitř potrubí je jedním z hlavních benefitů systému. Účelem potrubí je zajistit distribuci upravovaného vzduchu pro vytápění, větrání a klimatizace. Nejrozšířenější použití tohoto systému určeného do vnitřních prostor je v objektech s navrženou soustavou nuceného větrání, např. rodinné a bytové domy, kanceláře, nemocnice apod. Nedílnou součástí referenčních staveb jsou speciální aplikace.

Jedná se převážně o rekonstrukce, kde není možné dodatečně přetěžovat nosnou konstrukci nebo je kladen velký důraz na výslednou akustickou pohodu uvnitř objektu. Tento materiál lze nalézt i v historických budovách. Při rekonstrukci zámku v Moravském Krumlově byl použit právě inovativní systém CLIMAVER®. A to do zrekonstruované galerijní části zámku, kam se vrátila slavná Slovanská epopej Alfonse Muchy. To znamenalo samozřejmě vysoké nároky na mikroklimatické podmínky těchto výstavních prostor.

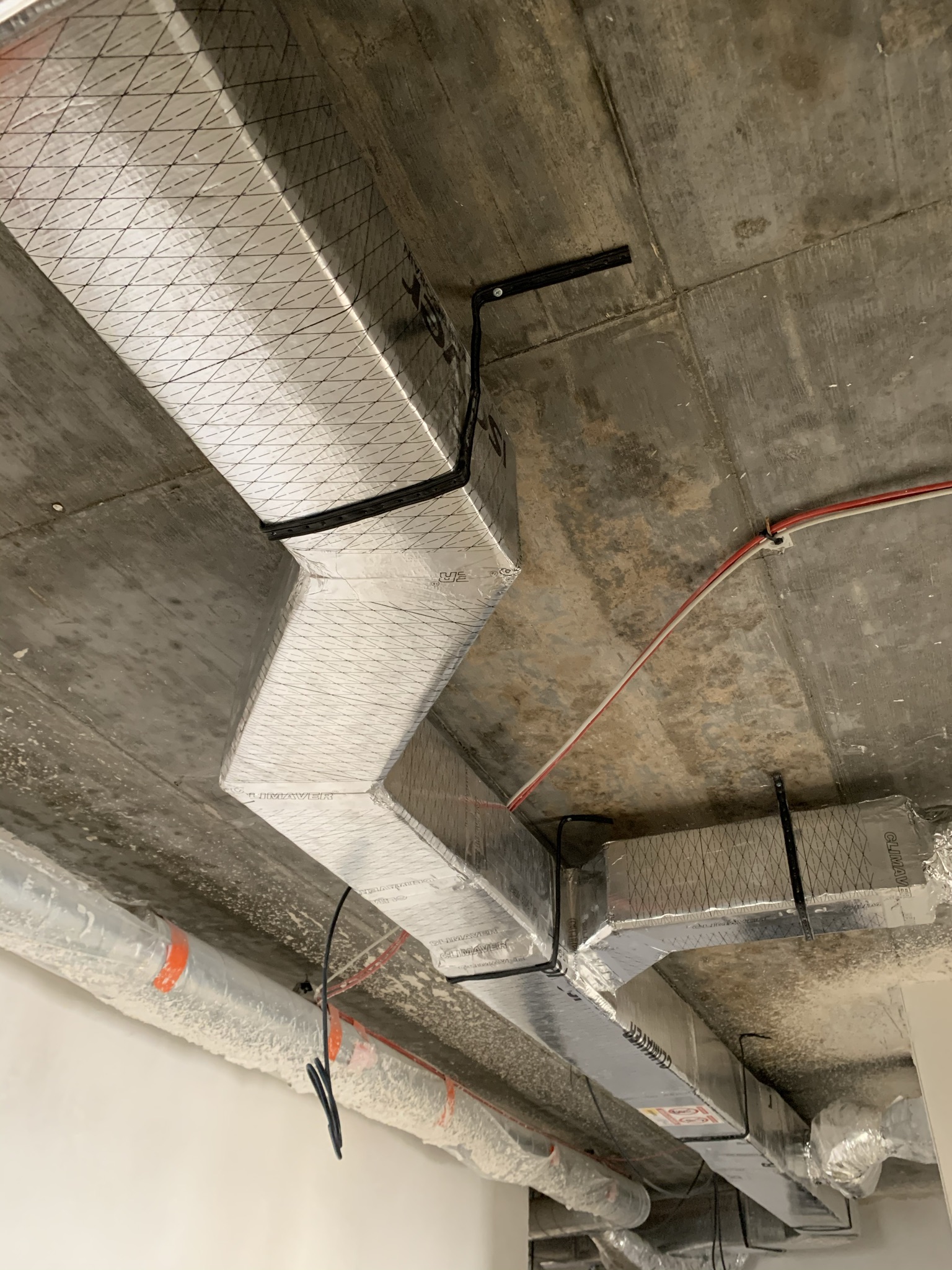

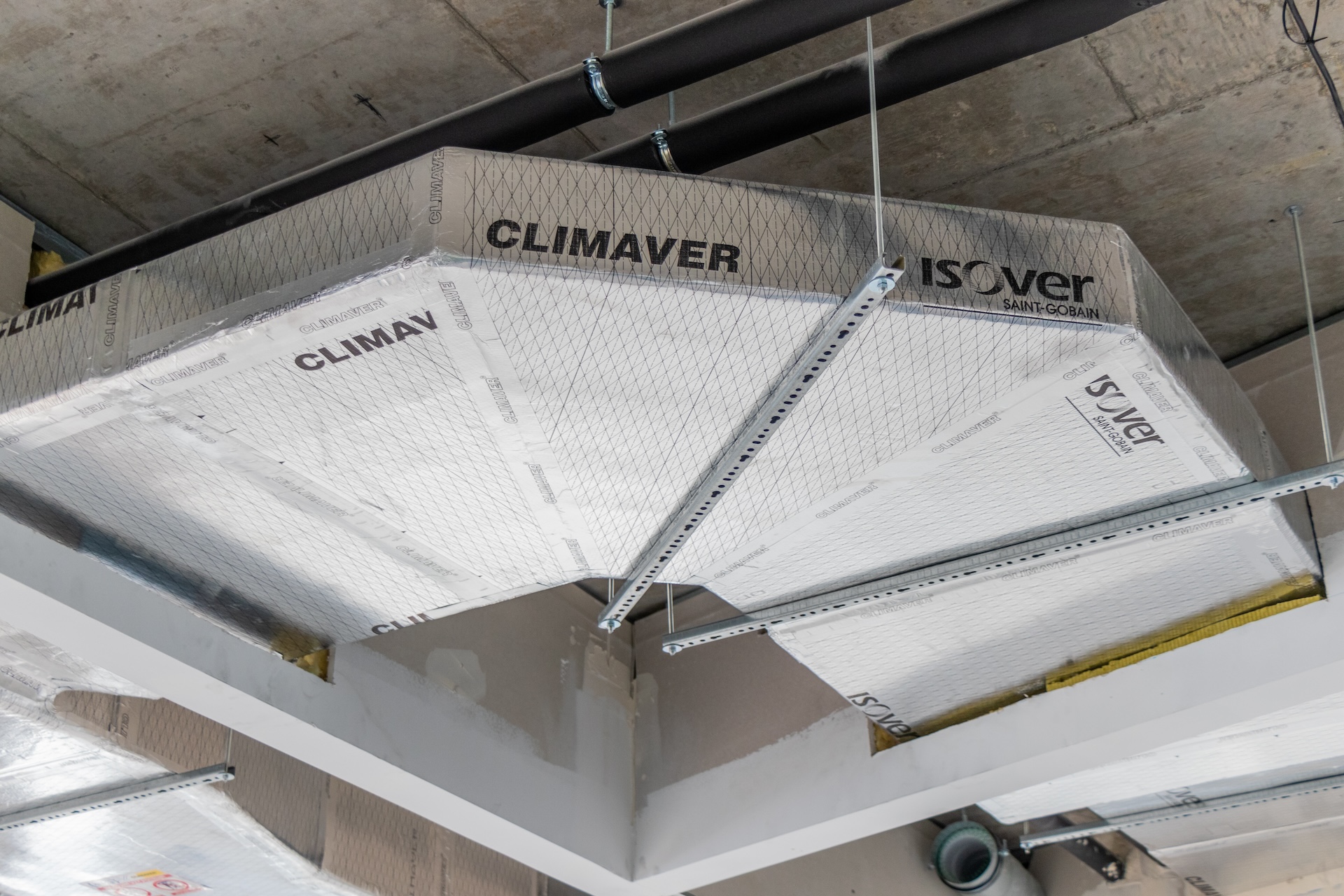

Při stavbě kancelářských budov DOCK v pražské Libni bylo použito VZT potrubí Climaver® 360 | Zdroj: Isover

Informace o materiálu
Systém se vyznačuje vysokou flexibilitou. Na základě zkušeností od projektantů, dodavatelů staveb a proškolených realizačních firem lze systém hodnotit jako vysoce efektivní. Výhodou je volitelná výroba a montáž potrubí ať už plnou nebo částečnou prefabrikací na dílně, tak kompletní výrobou přímo na stavbě spojenou zároveň s montáží. V této době se častěji systém využívá při modernizaci objektů typu: školy, kina, divadla či kanceláře.

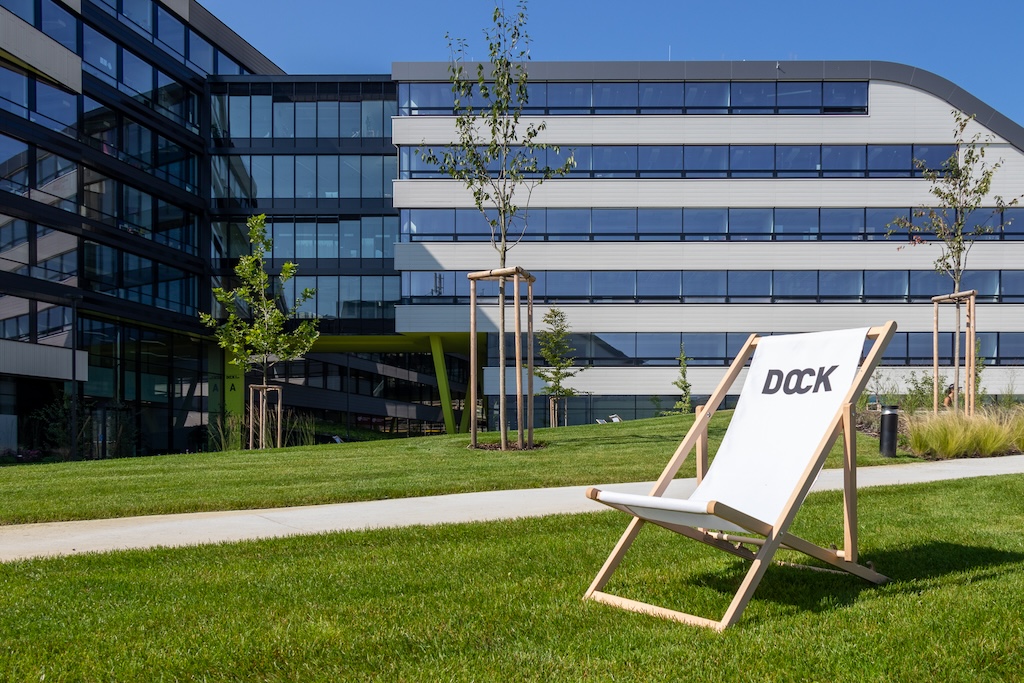

Moderní kancelářská budova DOCK in Four | Zdroj: Isover

Složení panelu

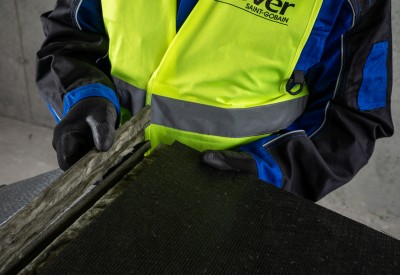

Rozlišujeme panely podle tloušťky izolační vrstvy, povrchové úpravy vnější/vnitřní fólie a typu použití. Panel se skládá z jádra vyrobeného ze skelné vlny o tloušťce 25 nebo 40 mm, vnější povrch panelu je potažen hliníkovou fólií vyztuženou skelnými vlákny, vnitřní povrch panelu je chráněn buď odolnou tkaninou ze skelných vláken s vysokou mechanickou odolností, nebo taktéž hliníkovou fólií stejně jako na vnější straně panelu.

Co budete potřebovat?

CLIMAVER® desky k výrobě potrubí
CLIMAVER® Plus nebo CLIMAVER® NETO nebo CLIMAVER® DECO

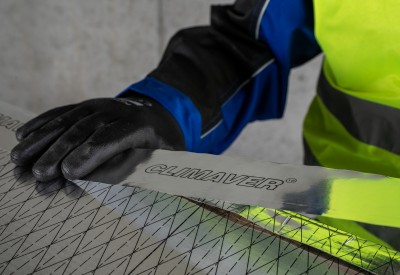

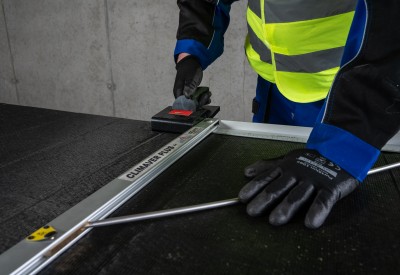

Nářadí a příslušenství CLIMAVER®

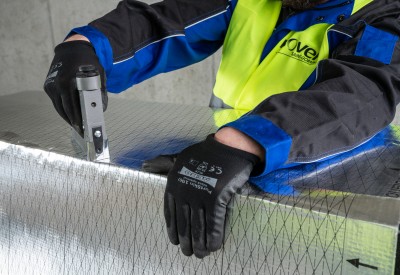

sponkovačka

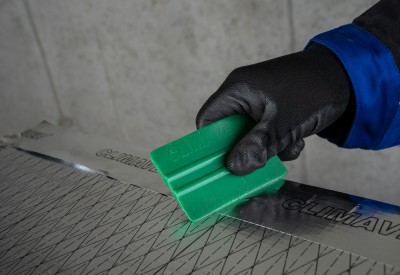

hliníková páska

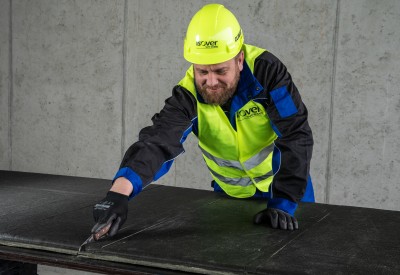

rovný nůž, zešikmený nůž
disperzní lepidlo
Schéma výroby přímého kusu
