Příklady úspor energie při řízeném větrání s rekuperací tepla

Tepelné ztráty při větrání běžným způsobem okny jsou značné, u dnešních dobře izolovaných domů mnohdy vyšší než prostupem stavební konstrukcí. Systém komfortního větrání plně využívá účinek vzduchotěsných plášťů budov a přináší tak úspory nákladů společně s tolik potřebným komfortem přívodu čerstvého čistého vzduchu do interiéru.



„Hlavní velkou výhodou větracích systémů s rekuperací tepla jsou poměrně významné energetické úspory. Pokud je dům dobře utěsněný, může správně navržený větrací systém snížit tepelnou ztrátu větráním až o 90 %. V běžných moderních domech tak větrací systém ušetří 30 až 50 % tepelné energie potřebné na vytápění, což v závislosti na parametrech domu může znamenat mnohatisícové částky,“ popisuje úvodem Ondřej Syřínek, obchodně-technický zástupce Zehnder, výrobce systémů komfortního větrání s rekuperací tepla a designových radiátorů, a dále pokračuje:

„Aby ale informace o úsporách energie nebyly pouze teoretické, připravili jsme si tři konkrétní příklady. V prvním případě jsme reálným měřením v rodinném domě vypočítali roční energetickou úsporu při použití systému řízeného větrání s rekuperací. U dvou dalších domů jsme výpočtem porovnali energetické ztráty – při „manuálním“ větrání pouze okny a vedle toho pomocí systému komfortního větrání s rekuperací tepla.“ Přehledné porovnání vyčíslených úspor v jednotlivých případech je uvedeno níže.

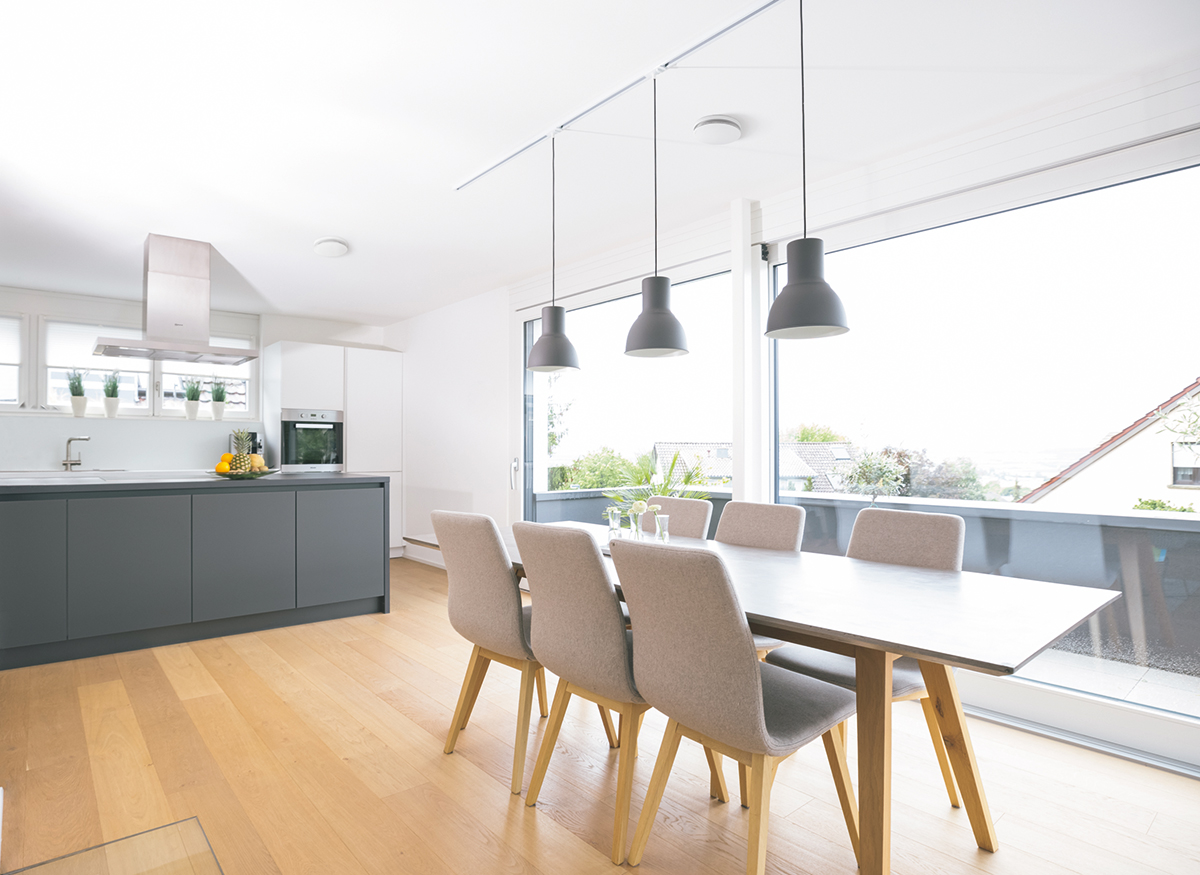

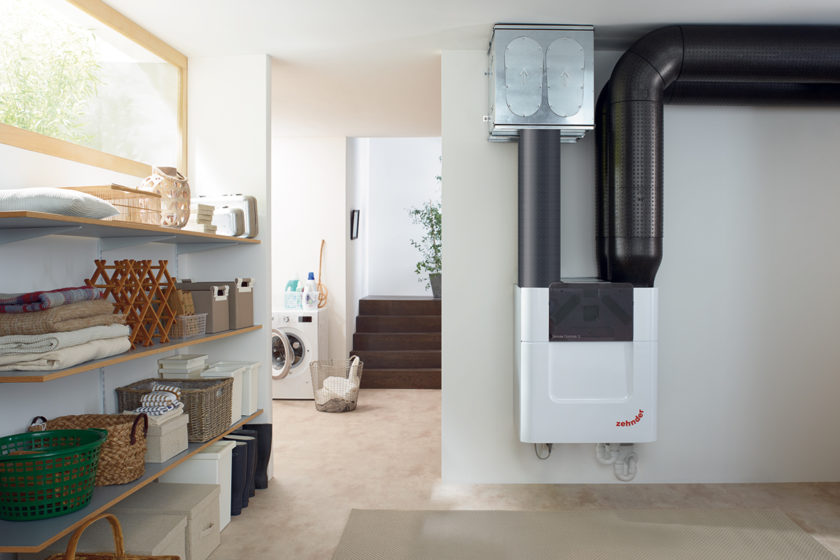

Trvale čerstvý vzduch v interiéru bez zbytečných tepelných ztrát zajišťuje systém větrání Zehnder
Trvale čerstvý vzduch v interiéru bez zbytečných tepelných ztrát zajišťuje systém větrání Zehnder | Zdroj: © Zehnder Group

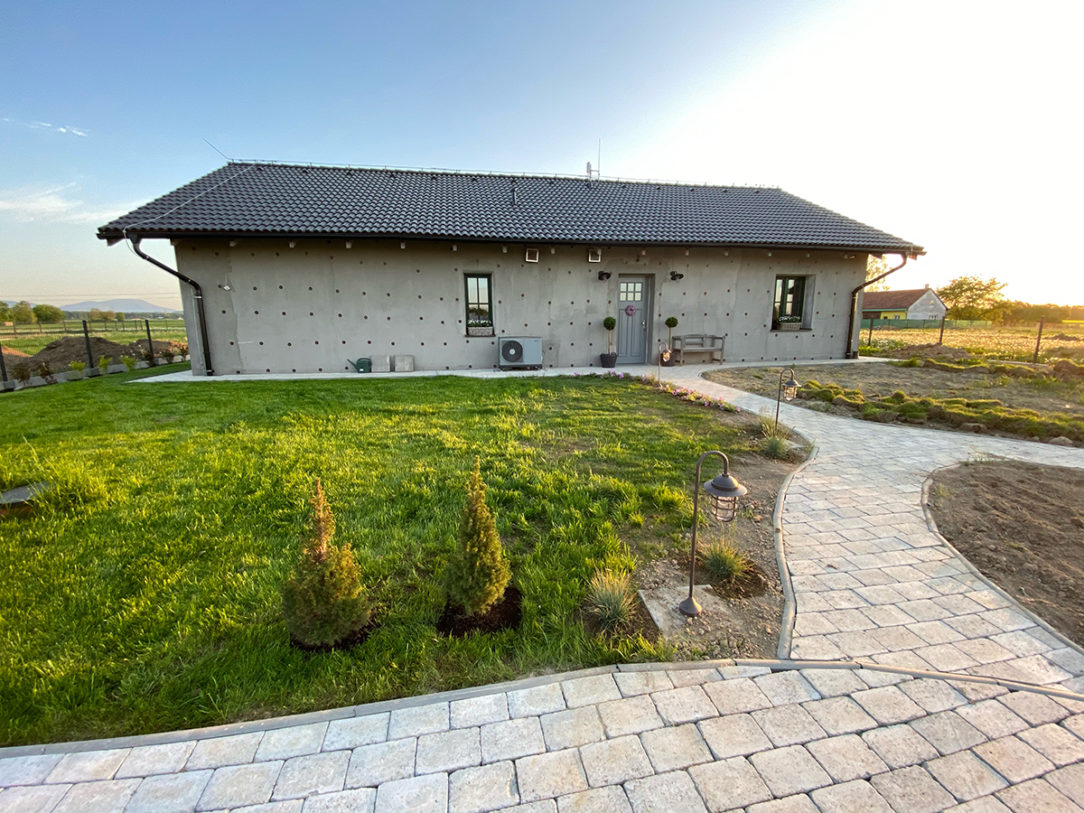

PŘÍKLAD Č. 1

Lokalita: okres Frýdek-Místek

Parametry domu:

  • Typ stavby: bungalov
  • Užitná plocha: 125,2 m2, dispozice 4+kk
  • Nastavená vnitřní teplota: 22 °C
  • Tepelná ztráta domu: 3,7 kW
  • Zdroj vytápění: tepelné čerpadlo (COP 3,2)

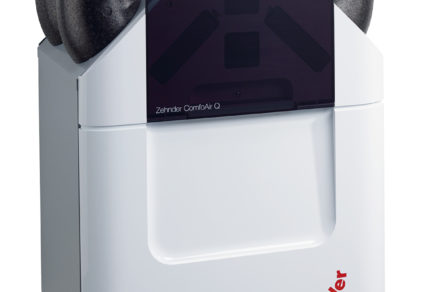

  • Řízené větrání: Zehnder ComfoAir Q350 s entalpickým výměníkem bez předehřevu
  • Nastavená výměna vzduchu (celoročně): 0,46 objemu vzduchu/hod. (155 m3/hod.)
Zdroj: © Zehnder Group
  účinnost rekuperace koncentrace CO2 (průměr) roční spotřeba jednotky roční úspora větráním 2022 roční úspora větráním 2023
větrání s rekuperací tepla Zehnder 91 % < 700 ppm 567 Kč 7 400 Kč 14 770 Kč

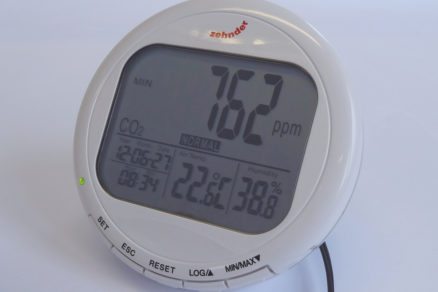

Roční úspora větráním byla vypočtena s využitím ceny 3,50 Kč/kWh v roce 2022 a 7 Kč/kWh v roce 2023. Následkem výrazného nárůstu cen energií činí meziroční rozdíl v úspoře 7 370 Kč. Zároveň bylo při reálném měření dosaženo vysoké kvality čerstvého čistého vzduchu v interiéru, kdy se koncentrace CO2 dlouhodobě udržovala v průměru pod hodnotou 700 ppm.

 PŘÍKLAD Č. 2

Parametry domu:

  • Typ stavby: bungalov
  • Typ konstrukce: dřevostavba
  • Energeticky vztažná plocha: 129,5 m2
  • Zdroj vytápění: tepelné čerpadlo (+ fotovoltaická elektrárna)
  • Nastavená vnitřní teplota: 20 °C

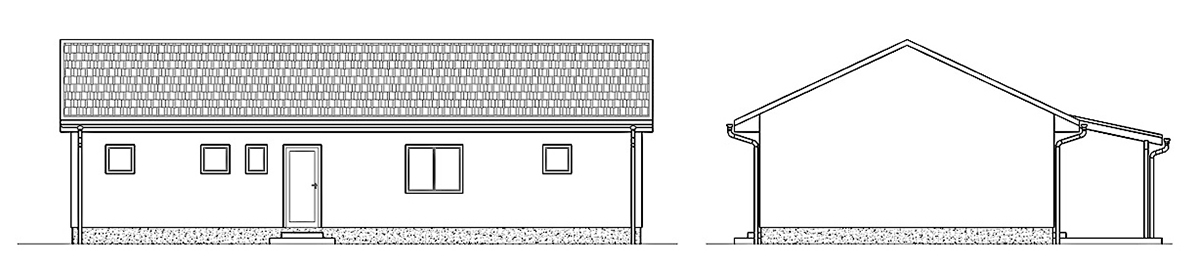

Bungalov 130m2 nakres foto zdroj Zehnder
Zdroj: © Zehnder Group

Bilance ztrát energie

Při nuceném větrání se zpětným získáváním tepla je patrný významný pokles energetických ztrát spojených s výměnou vzduchu (z 35 % při větrání okny na 5,7 %). Vlivem toho došlo také ke změně stupně energetické náročnosti domu na mimořádně úspornou třídu A.

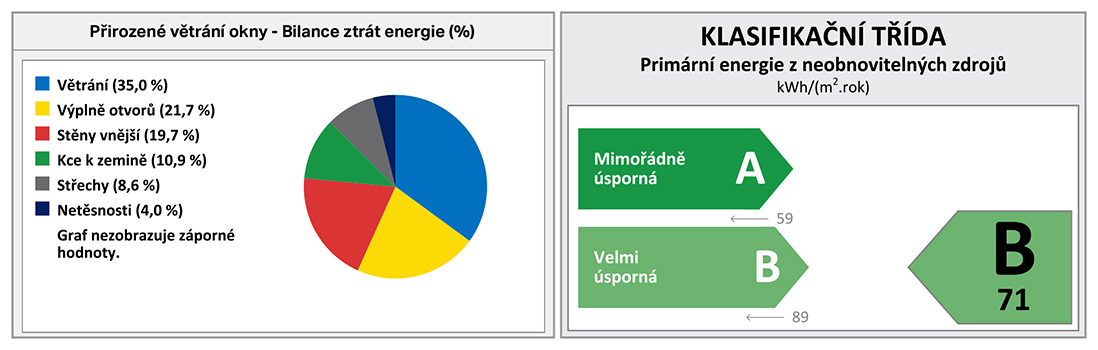

Při větrání okny:
Při větrání okny: | Zdroj: © Zehnder Group

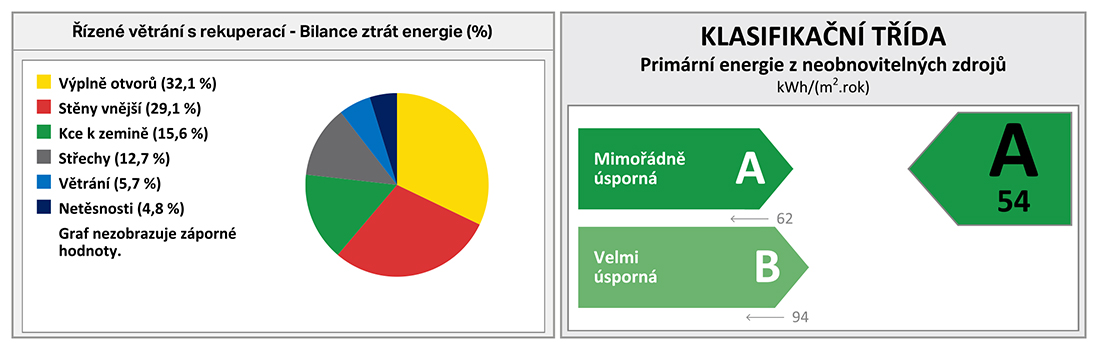

S využitím řízeného větrání:
S využitím řízeného větrání | Zdroj: © Zehnder Group
  tepelné ztráty po odečtení využitelných zisků energie podíl ztrát větráním reálná ztráta větráním* úspora
větrání okny 4,694 MWh/rok 35 % 11 500 Kč
větrání s rekuperací tepla Zehnder 2,299 MWh/rok 5,7 % 918 Kč 10   582 Kč

* při ceně 7 Kč za 1 kWh

Úspora díky řízenému větrání s rekuperací energie v porovnání s větráním okny dosahuje v případě 130 m2 bungalovu 10 582 Kč. Odhad roční spotřeby energie větrací jednotky Zehnder ComfoAir Q činí 800 Kč.

PŘÍKLAD Č. 3

Parametry domu:

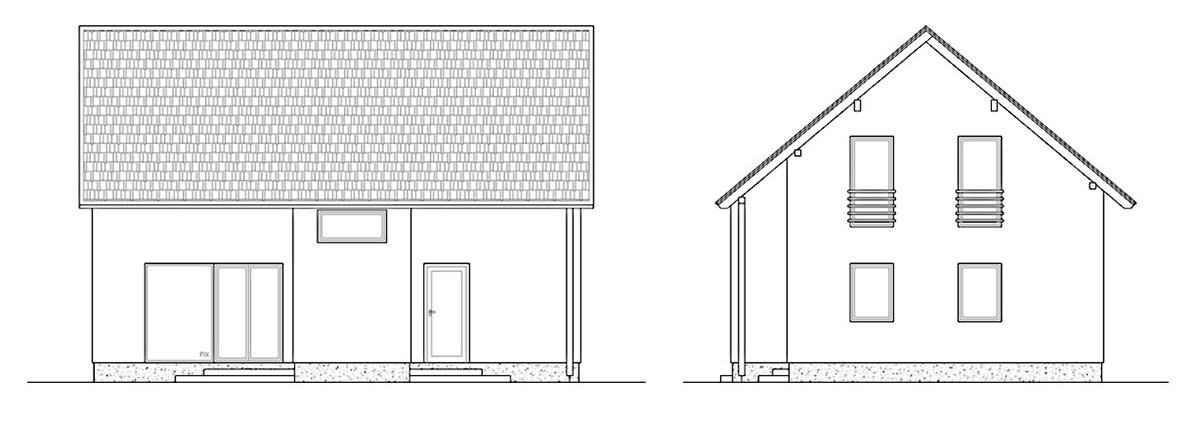

  • Typ stavby: patrový dům
  • Typ konstrukce: dřevostavba
  • Energeticky vztažná plocha: 181,2 m2
  • Zdroj vytápění: tepelné čerpadlo (+ fotovoltaická elektrárna)
Zdroj: © Zehnder Group

Nastavená vnitřní teplota: 20 °C

Bilance ztrát energie

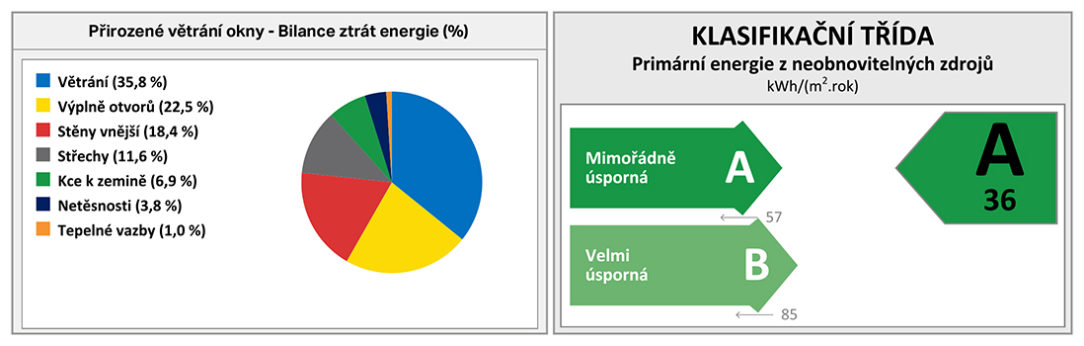

Při větrání okny
Při větrání okny | Zdroj: © Zehnder Group

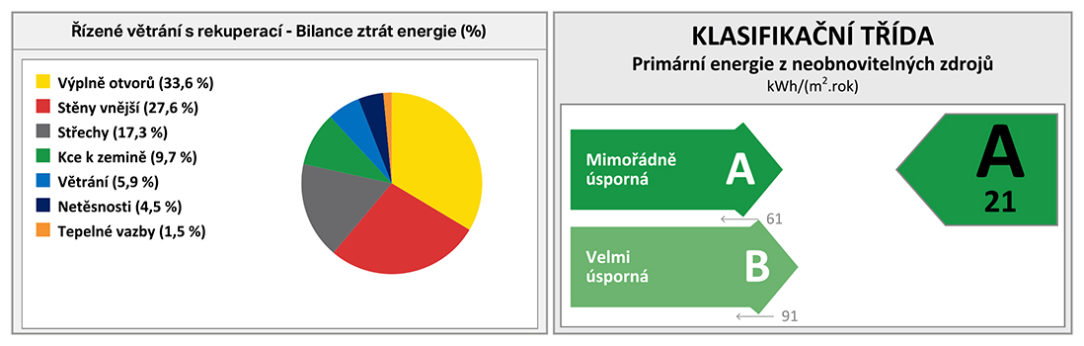

Pomocí řízeného větrání
Pomocí řízeného větrání | Zdroj: © Zehnder Group
  tepelné ztráty po odečtení využitelných zisků energie podíl ztrát větráním reálná ztráta větráním* úspora
větrání okny 5,357 MWh/rok 35,8 % 13 424 Kč
větrání s rekuperací tepla Zehnder 2,612 MWh/rok 5,9 % 1 079 Kč 12 345 Kč

* při ceně 7 Kč za 1 kWh

Instalace nuceného větrání s rekuperací tepla v patrovém RD s plochou 181 m2 poskytuje úsporu ve výši 12 345 Kč. Odhad roční spotřeby energie větrací jednotky Zehnder ComfoAir Q činí 800 Kč.

Další zajímavé informace a podrobnější údaje k měření dostupné na webináři Úspora s komfortem.

Řešení větrání s rekuperací tepla můžete poptat na webových stránkách společnosti Zehnder. Připravíme vám nabídku na míru!
