Napojení oken a dveří na hydroizolaci: zásady návrhu a realizace

Správné napojení oken, balkonových dveří a posuvných portálů na okolní konstrukce je zásadní pro zajištění vodotěsnosti a dlouhé životnosti stavby. Technický materiál shrnuje požadavky na výšku hydroizolace, odvodnění, podkladní profily a provedení detailů v souladu s platnými normami.

Pracovní skupina ve složení firem Temopan, Axter, Siga, ACO, cech KPT zpracovala technický materiál řešící kompletně problematiku napojení otvorových výplní jako jsou vstupní dveře, balkonové dveře, posuvně-sklopné dveře (PSK), posuvně zdvižné dveře (HS-PORTÁL), bezrámové posuvné systémy na přiléhající stavební a střešní hydroizolace.

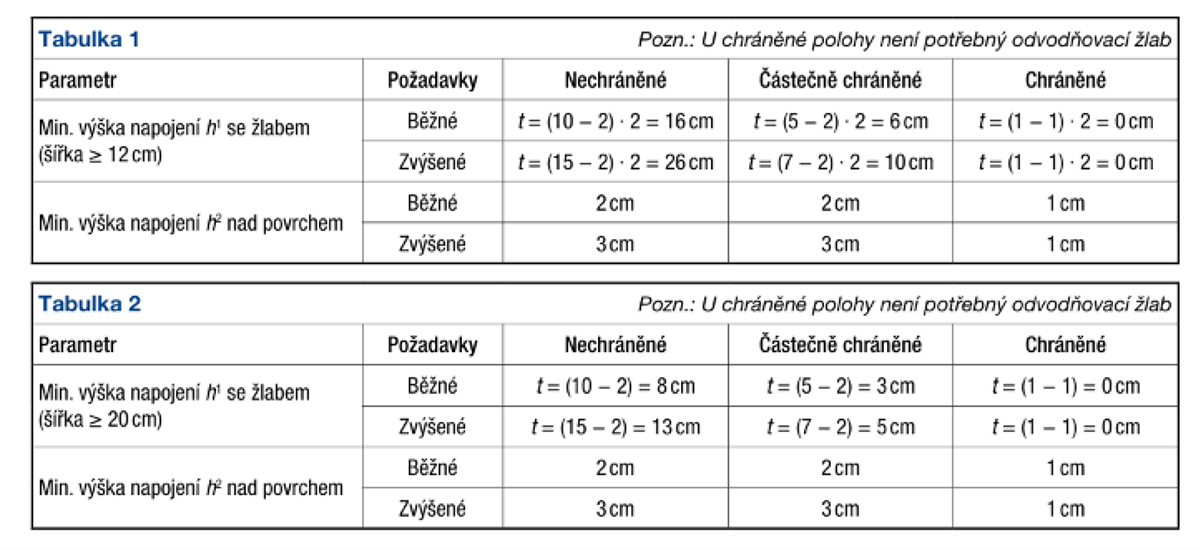

Definuje požadavky na výškové ukončení napojení hydroizolace v závislosti na výškovém uspořádání vnějších a vnitřních pochozích ploch, na rozměrech odvodňovacího žlabu a expozici otvorové výplně.

Napojení výplní na stavební konstrukce je průnikem několika technických a rozměrových požadavků daných normativními předpisy. Hlavní normový požadavek (ČSN 73 1901-3:2024, STN 73 1901:2026 Navrhování střech a ČSN 74 6077:2026 Okna a dveře – požadavky na zabudování) je na výšku hydroizolace 150 mm nad horní hranou vodorovné hydroizolace nad plochou odvádějící srážkovou vodu.

Při dodržení zásad uvedených v tomto materiálu je možné snížení výškového požadavku na hydroizolaci. Uvedená doporučení vycházejí ze zahraničí a jsou dané zejména ÖNORM B 3691, Vydání: 2019-02-01 a RAL směrnicemi IFB-Richtlinie Bauwerksabdichtung.

Projekt musí řešit standardní řez dolním napojením, přechody na ostění a fasádu, umístění HS portálu (v líci fasády či zapuštěný v ostění), chráněnou či nechráněnou polohu portálu, hydroizolační ověření odvodu dešťové vody žlabem. Detailní výkresy musí být včas poskytnuty realizátorům.

Realizační firma (montéři oken, pokrývači, klempíři, stavební dělníci apod.) jsou odpovědni za realizaci svých výkonů v souladu s projektem, normami a měli by znát požadavky z uzavřené smlouvy o dílo. To platí zejména pro koordinaci otvorových výplní ve vztahu k vnějším a vnitřním vodorovným konstrukcím.
Při posuzování polohy výplně pro výšku napojení izolace na výplň platí:

• chráněné polohy

jsou takové, které mají přístřešky nebo rovnocenná stavební opatření, jejichž přesah
vpřed je min. 100 % a boční přesah je min. 50 % výšky přístřešku. U zvlášť
exponovaných poloh, např. u volně stojících budov proti hlavnímu směru větru nebo v
horských průsmycích, je nutné provést individuální posouzení.

• částečně chráněné polohy

jsou takové, které mají  přístřešky nebo rovnocenná stavební opatření,  jejichž přesah
vpřed je min. 50 % výšky a boční  přesah je min. 25 % výšky přístřešku.

• nechráněné polohy

jsou takové, které nemají  žádné stavební opatření.

Dolní vodorovný rámový profil otvorové výplně musí být v celé délce podepřen průběžným podkladním profilem. Lokální podložky rámového profilu nejsou přípustné. Ideálním materiálem pro tyto účely je materiál Purenit, splňující veškeré požadavky na podkladní profil. Spoj mezi podkladním profilem a rámovým profilem výplně musí být vzduchotěsný a vodotěsný, nenasákavý a jeho vlastnosti nesmí být ohroženy vlhkostí. Musí být umožněno natavení vnější hydroizolace na Purenit. Podkladní profil musí být odolný teplotám nad 100°C, odolný vůči chemikáliím a ropným produktům (syntetické oleje, benzin, nafta), odolný vůči hnilobě a škůdcům.

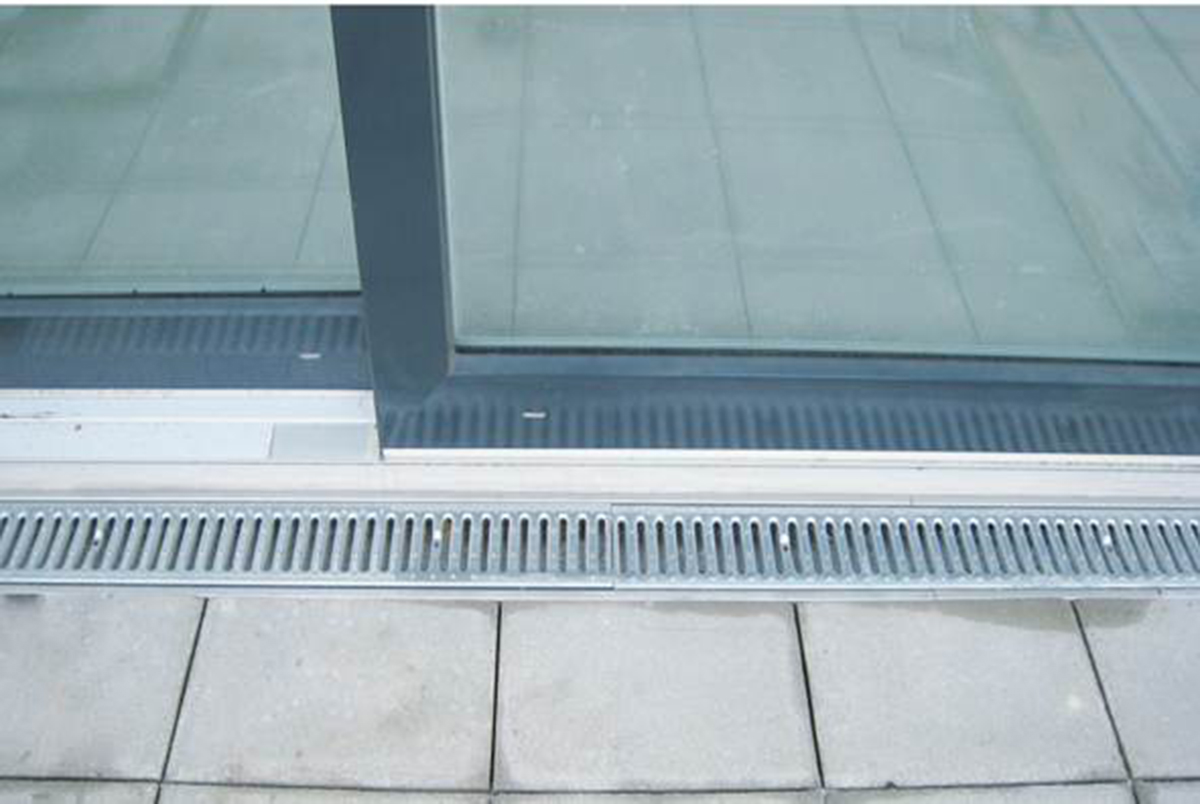

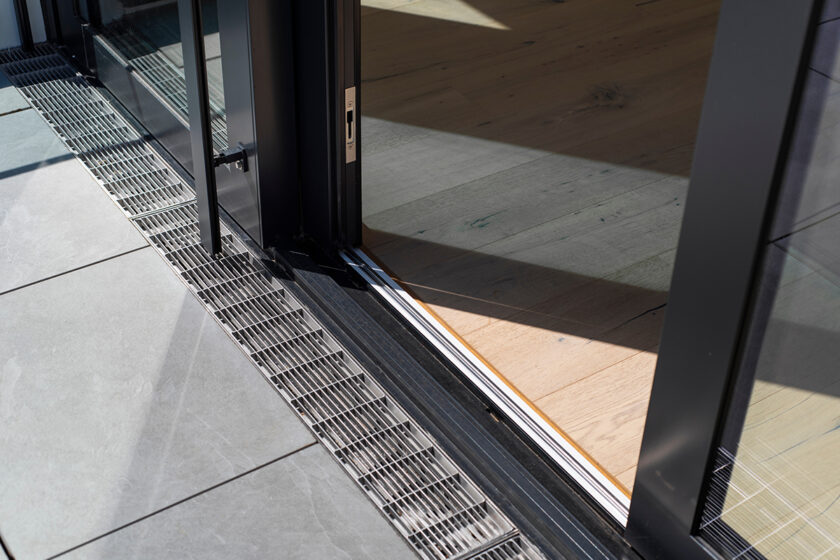

Návrh rozměrů odvodňovacích žlabů s propustnými roštovými kryty (dále jen „žlaby“) slouží pouze k odvedení dešťových vod dopadajících na výplň. Na terasách, lodžiích a balkonech musí být odvodnění zajištěno jak v úrovni hydroizolace, tak i v úrovni povrchu. Při dimenzování se vychází z ČSN EN 12056-3. U nechráněných a částečně chráněných poloh musí být šířka žlabu min. 12 cm. U teras s roštovou plochou (latě, dlažba) lze žlaby v chráněných a částečně chráněných polohách vynechat, pokud je pod roštovou plochou zajištěn volný odtok vody, šířka spáry mezi latěmi je minimálně 7 mm a po díl spár činí alespoň 5 % roštové plochy. Spára mezi roštovou plochou musí být minimálně 2 cm vysoká.

Při hydraulickém posouzení žlabu vycházíme z ČSN EN 12056-3 „Vnitřní kanalizace – Gravitační systémy – Část 3: Odvádění dešťových vod ze střech – Navrhování a výpočet“. Celé posouzení, resp. návrh doporučujeme svěřit výrobci (dodavateli) žlabů. Účinná plocha A se pro naše účely v případě větrem hnaného deště vypočítává jako 50% svislé plochy stěny přiléhající ke žlabu. Hydraulické posuzování se dále odvíjí od typu zvoleného přiléhajícího povrchu a jeho podkladních vrstev (nepropustné vs. propustné).

Napojení izolace na výplň lze realizovat těmito způsoby:

Přímo na profil výplň za předpokladu dostatečné šířky profilu pro napojení. Za dostatečnou šířku se považuje 35 mm na svislém profilu a 50 mm na vodorovném profilu. Přímo na rozšiřující či doplňkové profily, kde nutnou podmínkou je jejich vodotěsné napojení na rámový profil v oblasti pod požadovanou výškou napojení pomocí napojovací manžety nainstalované vodotěsně na profily výplně.

Napojení izolací musí být navrženo z hydroizolačních materiálů (pásy nebo tekuté systémy) ve stejné třídě životnosti jako je hlavní izolace.Je-li napojení realizováno přes plechové lemování musí být navrženo podle ČSN 73 3610. Při instalaci kovových prvků je nutné zajistit jejích teplotní dilataci pomocí spár nebo dilatačních prvků. U tekutých hydroizolací musí být minimální šířka napojení 100 mm. Výjimkou jsou napojení na výplně.
