Rodinný dům s velmi nízkou potřebou tepla v Brně-Jundrově

Partneři sekce:

Rodinný dům v Brně-Jundrově (potřeba tepla na vytápění je realizovaný na stinném pozemku a na zachytávání slunečního záření využívá prosklení v jižní fasádě. K letnímu clonění slouží rolety a pergola s popínavou zelení.

Základní údaje

  • autor: H. Urbášková
  • realizace: 2008
  • potřeba tepla: 19,7 kWh/(m2 . a)
  • obvodový plášť:
    •     Ustěna = 0,15 W/(m2 . K)
    •     Ustřecha = 0,11 W/(m2 . K)
    •     Uprosklení = 0,70 W/(m2 . K)
    •     Uokno = 0,80 W/(m2 . K)
  • vzduchotěsnost: n50 = 0,68 h–1


Koncepční řešení

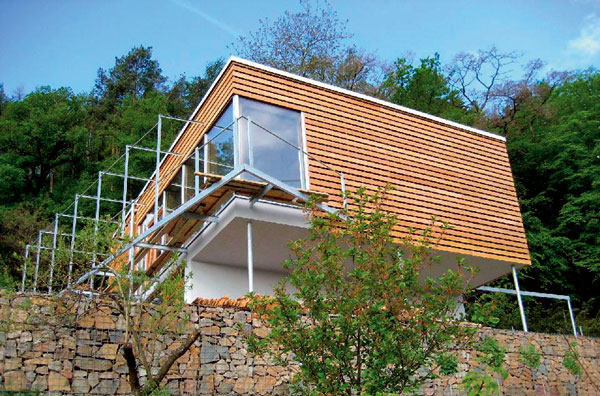

  • architektura jednopodlažního domu s plochou střechou a se zapuštěným podzemním podlažím ve svahu má minimalistickou formu prostorově úsporného domu s minimálně členěným půdorysem (9 × 12 m)

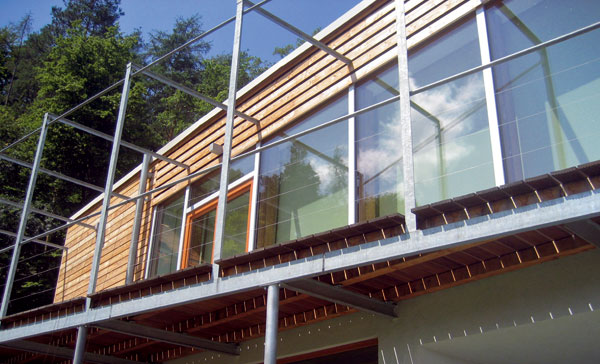

  • podélná osa domu je orientována tak, aby jižní prosklená fasáda využívala pasivně sluneční zisky a kromě toho zprostředkovávala pohled do dálky ze všech obytných místností (aby nedocházelo k přehřívání interiéru v létě, chrání ji roleta a pergola s popínavou zelení)
  • ostatní fasády jsou kvůli minimalizaci tepelných ztrát proskleny v menší míře a jsou účinně zatepleny
  • výrazným doplňkem stavby jsou pochozí ochozy umožňující kontakt interiéru s exteriérem a opticky i funkčně zvětšující obytné prostory (jsou řešeny formou otevřené dispozice s posuvnými dělicími stěnami)
  • v přízemí se nachází kuchyně, jídelna, obývací pokoj, dvě ložnice, šatna a koupelna
  • v suterénu se nacházejí vstupní prostory, pracovna, koupelna a technické zázemí
  • garáž v domě není (jako odstavné stání slouží plocha pod konzolovitě přesahující částí přízemního objektu)

Konstrukční řešení

  • kombinovaná stavba – přízemí je řešeno jako dřevostavba, suterén jako masivní stavba

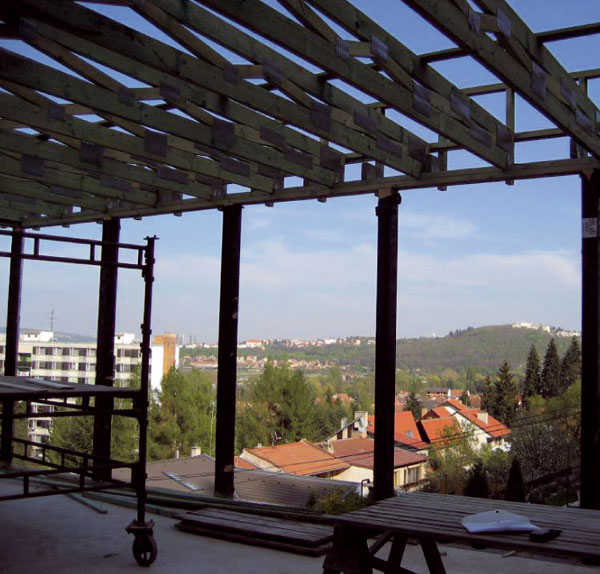

  • konstrukce přízemí je dřevěná sloupková s tepelněizolační hydrofobizovanou výplní o tloušťce 35 cm
  • zastřešení je ze sbíjených dřevěných vazníků s tepelnou hydrofobizovanou izolací z minerální vlny o tloušťce 40 cm
  • prostorová tuhost dřevěné sloupkové konstrukce je zajištěna ztužením konstrukce stropu a stěn deskami OSB
  • všechny spoje a prostupy jsou dotěsněny trvale elastickým butylenovým tmelem a přelepeny parotěsnou páskou
  • tepelná izolace obvodové stěny je z exteriéru chráněna difuzní fólií, fasádu tvoří provětrávaný dřevěný obklad
  • k zabezpečení svahu byla v suterénu zvolena zděná konstrukce z pórovitých cihelných tvárnic s tepelnou izolací z XPS a železobetonový monolitický strop

Technické zařízení

  • vypracování energetického konceptu domu bylo zaměřeno na upřednostnění pasivních a minimalizování aktivních opatření
  • teplotní komfort a účinné větrání zabezpečuje systém teplovzdušného vytápění a řízeného větrání s rekuperací tepla
  • zdrojem tepla je elektrokotel o výkonu 6 kW
  • doplňkovým zdrojem tepla jsou krbová kamna o malém výkonu, která zužitkují velké zásoby palivového dřeva nacházejícího se na pozemku
  • masivní stavba suterénu zajišťuje akumulaci proti letnímu přehřívání a v zimě akumuluje teplo krbových kamen

Zajímavosti
Tvar budovy byl ovlivněn stavebním pozemkem a návrh obvodového pláště podřízen strategii minimalizace tepelných ztrát. Všechny konstrukce byly navrženy tak, aby dosáhly hodnoty U < 0,15 W/(m2 . K) a byly pro ně ověřeny i hodnoty rosného bodu. Prosklení oken prokazuje u jihovýchodní orientace pozitivní energetickou bilanci (v zimním období jsou solární zisky vyšší než tepelná ztráta prostupem tepla) [1].

Text a foto: Zpracováno podle publikace Nagy, E.: Nízkoenergetický a energeticky pasivní dům. Bratislava: JAGA GROUP, s. r. o., 2009

Literatura:
[1] Urbášková, H.: Kvalita pasivního domu. In: Pasivní domy 2008. Sborník. Brno: Centrum pasivního domu, s. 10 – 16.
