V dnešní době trávíme většinu dne v uzavřených místnostech. Proto se instalují systémy vytápění, ventilace a klimatizace (HVAC), které mají zajistit příjemné vnitřní podmínky. Ventilace je zde zvláště důležitá. Nejedná se pouze o přivádění čerstvého vzduchu, ale také o odvod znečišťujících látek, například odstranění přebytečné vlhkosti z místnosti.

Zajištění adekvátní výměny vzduchu, a tím i stanovení objemového průtoku je důležitým faktorem kvality, pokud jde o uvádění do provozu a provoz systémů HVAC. Spolehlivé stanovení rychlosti proudění vzduchu v kanálech je jedním z nejnáročnějších měření, které musí provést ventilační a klimatizační technik.

Obr. 1 Rozdělení průřezu vzduchotechnického kanálu podle triviální metody. Body měření jsou ve středových bodech oblastí.

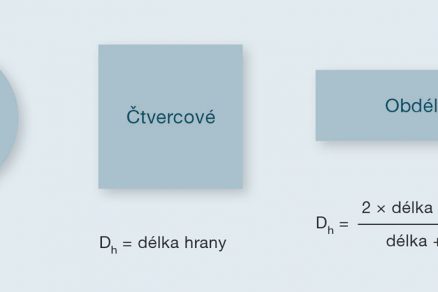

Obr. 2 Výpočet hydraulického průměru Dh pro různé tvary vzduchotechnického kanálu

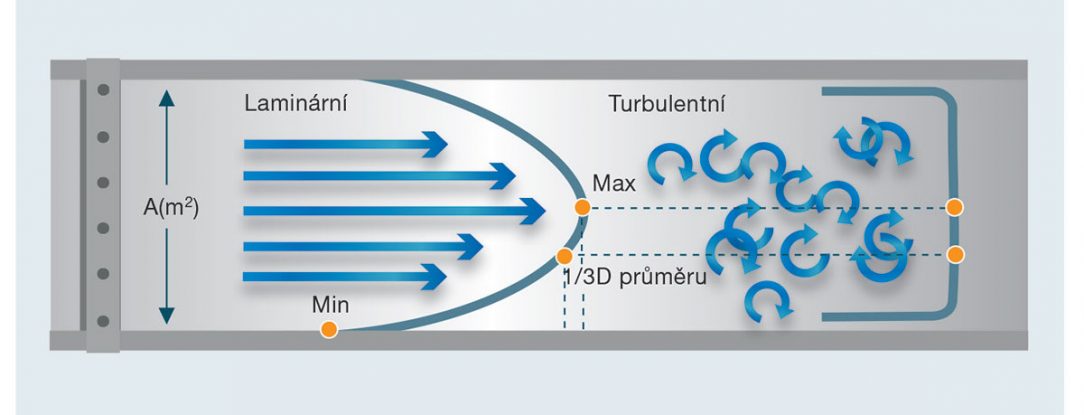

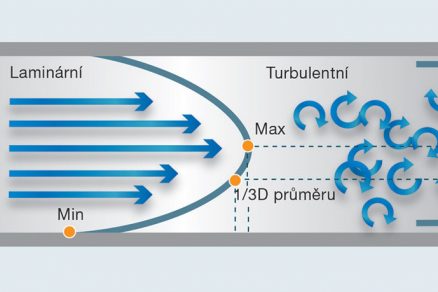

Obr. 3 Laminární a turbulentní rychlost proudění vzduchu. V závislosti na rychlosti proudění se generují různé profily proudění.

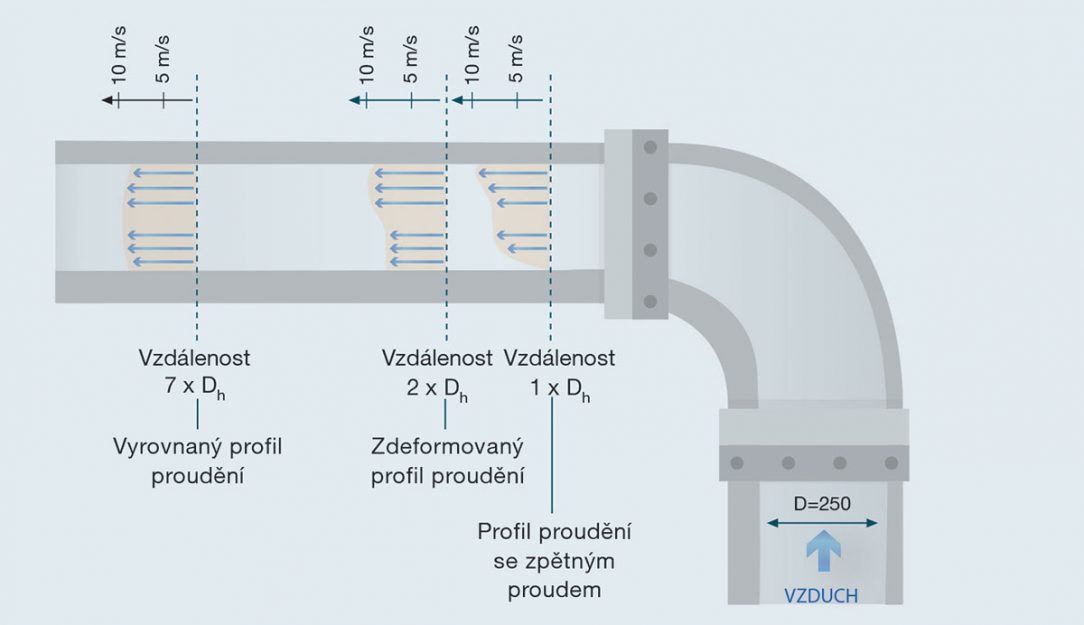

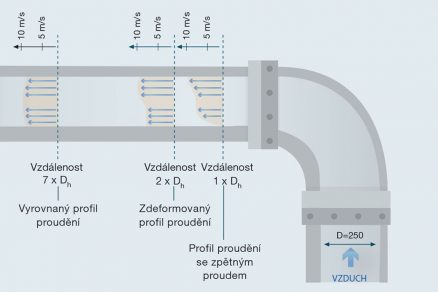

Obr. 4 Nepravidelnosti v profilu proudění se snižují s tím, jak se vzdálenost od zdroje rušení zvyšuje. Čím větší je vzdálenost od zdroje rušení, tím je rovnoměrnější profil proudění a přesnější měření nebo menší počet požadovaných bodů měření.

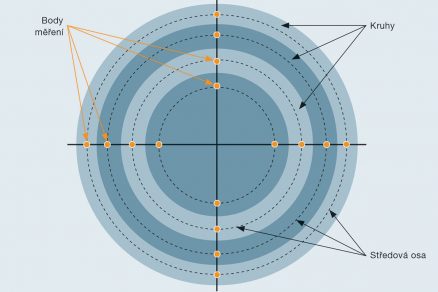

Obr. 5 Stanovení míst měření kruhového průřezu metodou středové osy

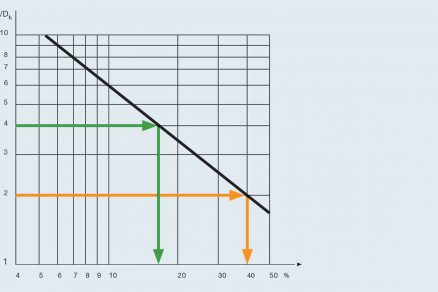

Obr. 6 Určení nepravidelnosti U-profilu proudění podle vzdálenosti od zdroje rušení. Příklad: Pro měření ve vzdálenosti dvojnásobku hydraulického průměru je U 40 % (viz žluté šipky). Na druhé straně, pro a = 4 Dh, je U pod 20 % (viz zelené šipky).

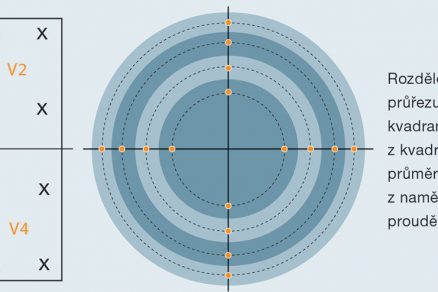

Obr. 7 Rozdělení příčného průřezu kanálu do čtyř kvadrantů. V každém z kvadrantů se vytváří průměrná hodnota z naměřených rychlostí proudění.

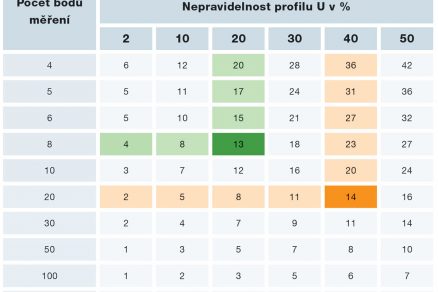

Nejistota měření v závislosti na počtu bodů měření

Význam rychlosti proudění vzduchu

V souladu s mottem „Čím více, tím lépe“ pracují systémy HVAC často s příliš vysokými objemy vzduchu. Tento nadměrný požadavek vede ke zvýšení provozních nákladů. Náklady na energii pro ventilační zařízení stoupají, protože musí být přesunuto větší množství vzduchu v celém systému.

Náklady na klimatizaci vzduchu (chlazení, vytápění, zvlhčování nebo odvlhčování) jsou také vysoké a mohou být sníženy při správném nastavení systému. V důsledku velké výměny vzduchu dochází často k průvanu v místnosti, což způsobuje, že se lidé necítí příjemně. Na druhé straně může být problém s příliš nízkým objemem. Lidé v místnosti mají příliš málo čerstvého vzduchu k dýchání.

Vnitřní vzduch je „vydýchaný“ kvůli vysokému obsahu CO2 v místnosti. Nízké objemové průtoky mohou mít také negativní dopady na hygienu systému: existuje riziko vzniku bakterií v systému, když je pohyb zvlhčeného vzduchu v kanále příliš pomalý. Správně nastavený systém HVAC proto pomáhá nejen udržet komfortní vnitřní klima, ale také šetřit náklady.

Měření správné rychlosti vzduchu

Klíčovým parametrem pro vyhodnocení funkční schopnosti systému HVAC je objemový průtok vzduchu. To je produkt rychlosti proudění a oblasti potrubí. Jelikož v praxi není rychlost proudění v celém průřezu kanálu stejná, nestačí měření jednotlivých bodů pro stanovení průměrné rychlosti proudění vzduchu.

Zdroje rušení, jako jsou tlumiče, kolena a podobně, mají vliv na rychlostní profil v kanálu, což znamená, že musí být prováděno tzv. síťové měření na několika místech v kanálu.

Aby bylo možné splnit požadavky na kvalitu, pokud jde o stanovení objemového průtoku, existují různé standardy po celém světě, které se zabývají správným měřením rychlosti proudění. Kromě normy EN 12599, která je vedoucím standardem v Německu a v mnoha částech Evropy, existují také EN 16211 a ASHRAE 111.

Veškeré metody mají společné, že jsou body měření rozloženy v příčném průřezu vzduchotechnického kanálu podle jeho velikosti v souladu s definovanými specifikacemi, které se liší u hranatých a kruhových kanálů, a že hodnoty jsou zprůměrovány. Jak se provádí správné měření objemového průtoku podle EN 12599?

Obr. 3 Laminární a turbulentní rychlost proudění vzduchu. V závislosti na rychlosti proudění se generují různé profily proudění.
Obr. 3 Laminární a turbulentní rychlost proudění vzduchu. V závislosti na rychlosti proudění se generují různé profily proudění. |

Správné místo měření

Rozhodujícím faktorem smysluplného měření je výběr vhodného bodu měření. Ten je určen autorem v plánu provedení (plán projektu). Zde je třeba vzít v úvahu následující kritéria:

  • Body měření proudění vzduchu musí být stanoveny u všech hlavních potrubí a na přívodních kanálech do místností.
  • Musí být dodrženy minimální vzdáleností od přerušení: minimálně 6krát vyšší než je hydraulický průměr ve směru proudu a 2krát vyšší než hydraulický průměr proti směru proudu.
  • Body měření musí být snadno přístupné a musí být dostatek prostoru pro manipulaci s měřidlem.
    Proudění nesmí mít žádný zpětný proud nebo víření.

Profily proudění ve vzduchotechnickém kanálu

Vzduch, který proudí kanálem, nemá jednotnou rychlost. Vzduch uprostřed proudu proudí zpravidla rychleji než u stěny kanálu. U stěny kanálu je kvůli tření větší odpor a ten je třeba překonat. Rozlišujeme dva základní profily proudění:

Laminární proudění

Laminární proudění zahrnuje rovnoměrné proudění vzduchu s rovnoběžným průběhem linií proudění. Ve středu kanálu nejsou žádné turbulence ani rozdíly maximálních rychlostí. Průměrná rychlost proudění je přibližně ve třetině průměru kanálu. Jakmile se rychlost vzduchu zvyšuje, laminární proudění se stále více přeměňuje na proudění turbulentní.

Turbulentní proudění

V tomto případě jsou rychlosti proudění do značné míry totožné napříč průměrem kanálu, avšak rychlosti dramaticky klesají u jeho stěn. Průtokové linie jsou nesměrové, jinými slovy se vzduch pohybuje chaoticky a s vysokým stupněm tření.

Všem smíšeným formám mezi těmito dvěma ideálními formami je možné s každým zdrojem rušení (jako jsou tlumiče, kolena, ventily, regulátory objemového průtoku atd.) změnit profil proudění. V praxi je tzv. síťové měření v celém průřezu kanálu nepostradatelné pro reprodukovatelné výsledky.

Vzdálenost od zdroje rušení

Ideální profily proudění se nacházejí výhradně ve velmi dlouhých kanálech, které vedou v přímé linii a kde nejsou žádné zdroje rušení. Z tohoto důvodu je třeba dodržet minimální vzdálenosti od zdroje rušení. Při dostatečně velké vzdálenosti od zdroje rušení může být značně sníženo množství bodů měření, které je třeba měřit napříč průřezem kanálu.

V praxi tlumiče, ventily, kolena a jiné ohyby brání vytvoření konzistentního proudění. Za nepříznivých okolností to vede k tomu, že maximální profil proudění není ve středu potrubí, ale je posunut směrem k okraji, v horších případech mohou také vzniknout zpětné proudy nebo oblasti bez proudění.

Zpětné proudy se zpravidla zmenšují po vzdálenosti 2násobku hydraulického průměru od zdroje rušení, avšak profil proudění je tak silně zkreslený, že je zapotřebí velký počet bodů měření, aby se zachovala nízká nejistota měření.

Metoda měření

Pro stanovení objemového průtoku vzduchu musí být stanovena reprezentativní průměrná hodnota proudění v průřezu kanálu. K tomu je oblast měření rozdělena na dílčí části a rychlost je určena v centrálním bodě dílčích částí.

Tato metoda se nazývá síťové měření. Způsob rozdělení průřezu kanálu do dílčích oblastí je odlišný u hranatých a kruhových kanálů. DIN EN 12599 používá následující dvě metody měření:

  • triviální metoda pro měření ve vzduchotechnických kanálech s hranatým nebo kruhovým průřezem
  • metoda středové osy pro měření v kanálech s kruhovým průřezem
Obr. 4 Nepravidelnosti v profilu proudění se snižují s tím, jak se vzdálenost od zdroje rušení zvyšuje. Čím větší je vzdálenost od zdroje rušení, tím je rovnoměrnější profil proudění a přesnější měření nebo menší počet požadovaných bodů měření.
Obr. 4 Nepravidelnosti v profilu proudění se snižují s tím, jak se vzdálenost od zdroje rušení zvyšuje. Čím větší je vzdálenost od zdroje rušení, tím je rovnoměrnější profil proudění a přesnější měření nebo menší počet požadovaných bodů měření. |

Triviální metoda

Tato triviální metoda nepoužívá žádná zvláštní rozložení rychlosti v kanále. Průřez kanálu je jednoduše rozdělen na několik oblastí měření se stejnými rozměry. Bod měření je uprostřed dílčí plochy. S rovnoměrným profilem rychlosti je možné dosáhnout smysluplného výsledku měření i při malém počtu bodů měření. Pro větší rozdíly v rychlostech proudění se musí odpovídajícím způsobem zvýšit počet bodů měření.

Ty jsou dostatečné, pokud je kolísání naměřených hodnot v dílčích oblastech tak malé, že hodnoty naměřené ve středových bodech mohou být považovány za střední hodnoty v rozsahu dané přesnosti měření. Hodnota pro objemový průtok vzduchu pro celý vzduchotechnický kanál je potom vypočtena jako aritmetický průměr z měření dílčích oblastí.

Metoda středové osy

Postup pro metodu středové osy, který by měl být použit v kruhových kanálech, je podobný. Zahrnuje to, že průřez kruhového průřezu je rozdělen na kruhy se stejnou plochou a kruh uprostřed. Místo měření v kruhové oblasti a ve vnitřním kruhu je na středové ose každé dílčí oblasti.

V tomto ohledu je středová osa poloměr (y), který rozděluje dílčí oblast. Vzhledem k tomu, že nelze předpokládat, že se bude proudění vždy pohybovat dopředu v kruhově symetrickém kanále, měly by být vybrány dvě měřicí roviny pro kruhové kanály, které jsou vůči sobě v úhlu 90°.

Výpočet objemového průtoku

Pro výpočet průměrné rychlosti proudění, z níž by měl být potom vypočítán objemový průtok vzduchu, by měly být použity hodnoty rychlosti stanovené triviální metodou nebo metodou středové osy. Výpočet se provádí podle vzorce V = A v 3600,

kde:
V = objemový průtok v m3/h
v = průměrná rychlost proudění v m/s
A = proudění v průřezu v m2

Vyhodnocení záznamů

U DIN EN 12599 je požadavek na stanovení přesnosti objemového průtoku vzduchu s nejistotou měření +/-10 %. Otázkou je, jak přesné bylo měření, které bylo právě provedeno. Na to nám také DIN EN 12599 poskytuje odpověď.

Kromě nejistoty měřicího přístroje a použité sondy je nepravidelnost profilu proudění rozhodujícím faktorem pro určení celkové chyby. Pokud je nepravidelnost profilu proudění velká, může být požadovaná nejistota měření +/-10 % dosažena pouze s větším množstvím bodů měření, což je ale časově velmi náročné.

Je důležité brát vždy ohled na souvislost počtu bodů měření a vzdálenosti od zdroje rušení, protože jsou rozhodující, pokud jde o nepravidelnost profilu.

Krok 1: Určení nepravidelnosti profilu proudění

Požadovaný počet bodů měření v určitém průřezu kanálu závisí na nepravidelnosti (zkreslení) profilu proudění. Diagram (obr. 6) ukazuje empiricky vztah mezi relativní vzdáleností a/Dh (vzdálenost od zdroje rušení vyjádřena jako počet hydraulických průměrů) a nepravidelnosti U-profilu proudění (v procentech). Je zřejmé, že nepravidelnost profilu se s rostoucí vzdáleností snižuje.

Krok 2: Určení počtu požadovaných bodů měření

S hodnotou U, která byla určena pomocí diagramu, lze v tab. 1 vyhledat počet potřebných bodů měření požadovaných pro dodržení určité přesnosti měření.

Krok 3: Výpočet nepravidelnosti profilu proudění

Pomocí záznamů lze následně nepravidelnost profilu proudění zjistit aritmeticky. Pro to je třeba provést rozdělení průřezu potrubí na čtyři kvadranty se stejnou plochou a určit aritmetický průměr hodnot pro každý z kvadrantů. Nejvyšší a nejnižší průměrná hodnota poskytnou nepravidelnost profilu  proudění podle vzorce

vzorec 1

kde:
U(*100) = nepravidelnost profilu proudění v %
Vmax (m/s) = nejvyšší aritmetický průměr ze všech čtyř kvadrantů
Vmin (m/s) = nejnižší aritmetický průměr ze všech čtyř kvadrantů
V (m/s) = aritmetický průměr rychlosti v celém průřezu

Krok 4: Vypočet celkové chyby podle DIN EN 12599

Kromě nejistoty měření (proudění) ovlivněné bodem měření existují další možné zdroje chyb, které by měly být brány v úvahu:

  • nejistota měření při čtení
  • nejistota měření průměrné hodnoty (s kolísavým parametrem měření)
  • chyba měřicího přístroje při zobrazení (chyba měřicího přístroje)
  • nejistoty měření hodnot materiálů, např. hustota vzduchu
  • nejistoty s konverzí

V tomto ohledu mají největší vliv na nejistotu místa měření a chyby měřicího přístroje (přesnost měřidla a/nebo sond). S moderními měřicími přístroji jsou tyto chyby automaticky započítány při výpočtu celkové nejistoty, čímž je podporován výkon měřicího přístroje a dokumentace výsledků.

Kompletní protokol z měření musí být zákazníkovi vystaven nejpozději při předání. Takovýto protokol z měření zahrnuje podrobnosti o budově a názvu projektu, o konkrétním místě měření, dohodnuté cílové hodnotě, použitém měřicím přístroji, zaznamenaných hodnotách a o nejistotě výsledků měření spolu s datem a místem měření.

Čím můžeme měřit?
Pro potřeby popsaného měření je vhodný například přístroj testo 400 – univerzální přístroj pro měření klimatických veličin. Přístroj umožňuje intuitivní měření včetně rozvodů HVAC, a to za dodržení norem EN ISO 12599 a ASHRAE 111, PMV / PPD a stupně turbulence podle EN ISO 7730 a ASHRAE 55. Rovněž díky široké škále sond pro všechny typy měření kvality vzduchu umožňuje měření všech parametrů kvality vzduchu v místnosti. Zařízení rovněž umožňuje vystavení protokolu přímo na místě a jeho odeslání objednateli emailem.
Vytvořeno z podkladů firmy Testo
