Ukončení dvojité stojaté drážky na okapové hraně (pracovní postup)

Partneři sekce:
  • Prefa

Dvojitá stojatá drážka je jednou z nejčastějších technologií používaných pro pokládku plechových střešních krytin. Při její aplikaci je klíčové nejen zajištění vodotěsnosti a estetického vzhledu, ale také korektní ukončení na okapové hraně, které zabrání zatékání a usnadní odvádění vody do okapového systému.

Ukončení dvojité stojaté drážky lze provést více způsoby. Dnes se stále více prosazuje opticky náročné ukončení dvojité a úhlové stojaté drážky, tzv. stojaté obloukové ukončení drážky. Tento detail poskytuje největší možnou míru bezpečnosti proti prudkému dešti a v dostatečné míře zohledňuje příčnou roztažnost krytinových pásů. Toto ukončení je možné provést od sklonu střechy 10°.

Na horním konci pásů plechové krytiny se provádí téměř výlučně kolmé postavení. Výška a tvar postavení jsou řízeny podle jednotlivého detailu. Kolmé postavení je možno provést položením drážky a postavením zdvihu. Pokud místní poměry nedovolí tento pracovní postup, musí se při změně směru krytiny provést detail zmáčknuté drážky. Nicméně, pojďme se blíže podívat na celkové provedení.

Fotopostup

Zvětšit fotky (13)

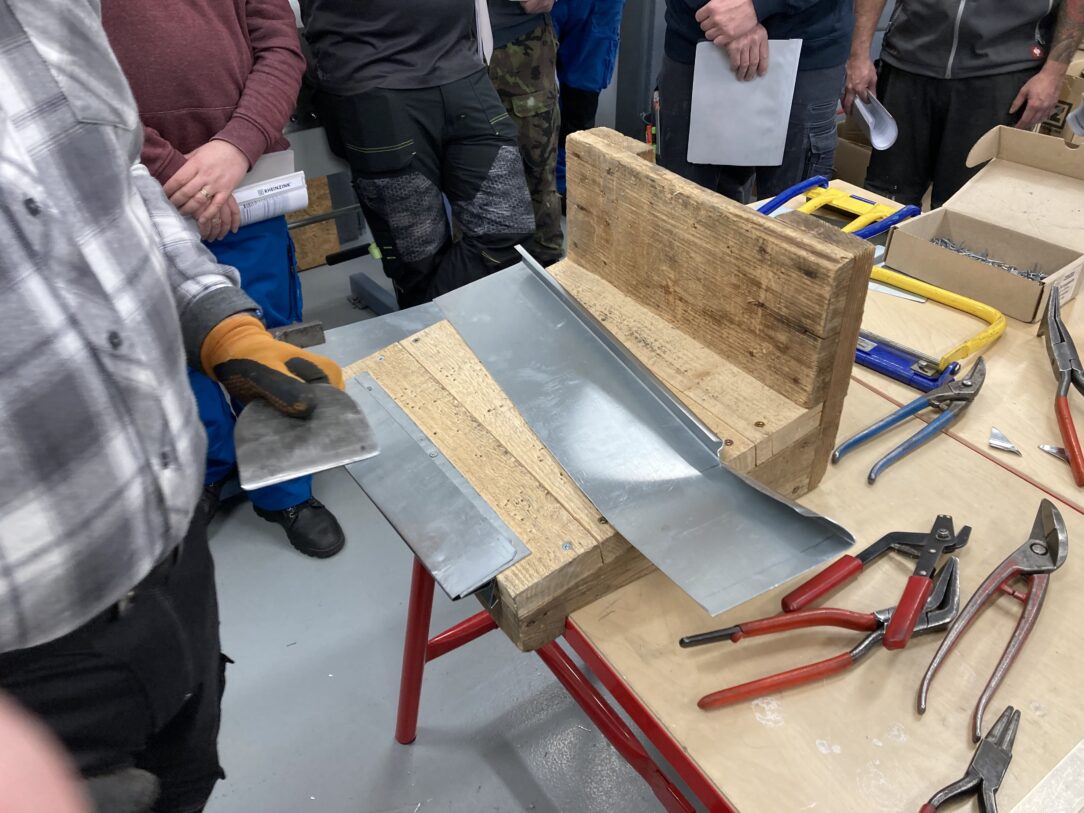

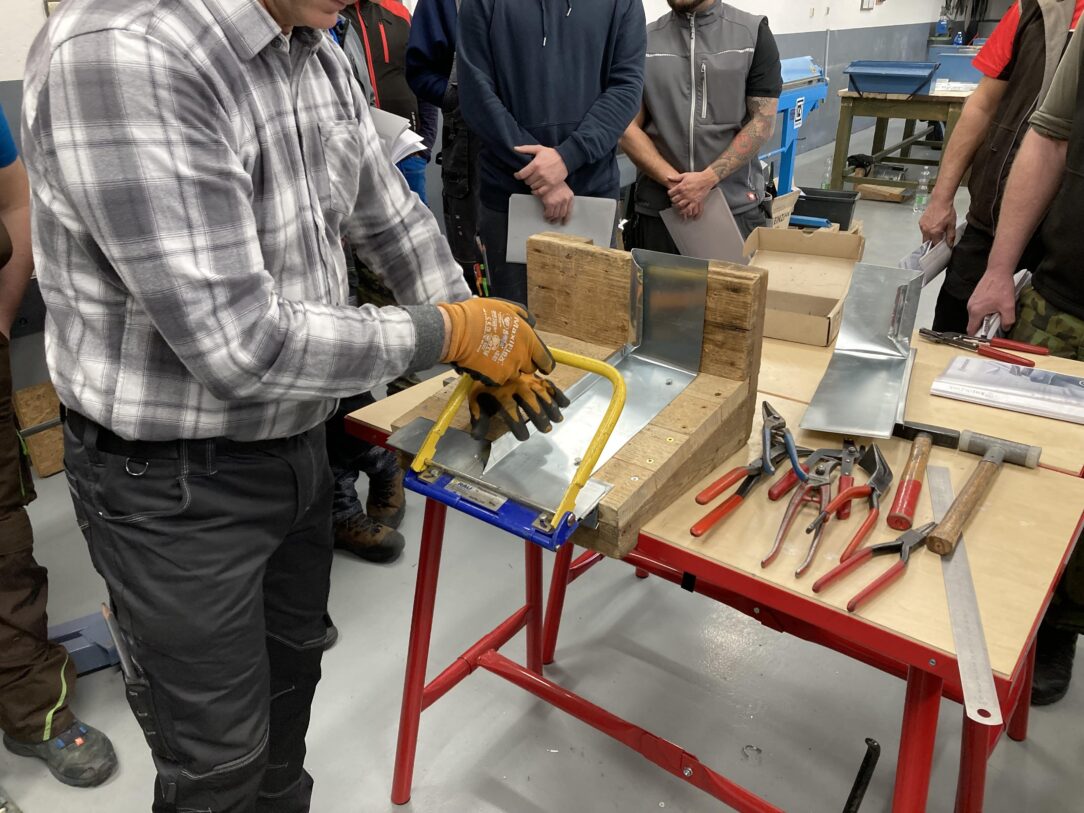

Příprava ohybu - Na krytinovém pásu naznačíme hranu ohybu. Prostřihneme v hraně ohybu horní část malého a velkého falce. Pomocí kleští na ohýbání zmáčknuté drážky, případně kulatými kleštěmi, provedeme složení drážky a ohneme hranu ohybu.
1
Příprava ohybu - Na krytinovém pásu naznačíme hranu ohybu. Prostřihneme v hraně ohybu horní část malého a velkého falce. Pomocí kleští na ohýbání zmáčknuté drážky, případně kulatými kleštěmi, provedeme složení drážky a ohneme hranu ohybu.

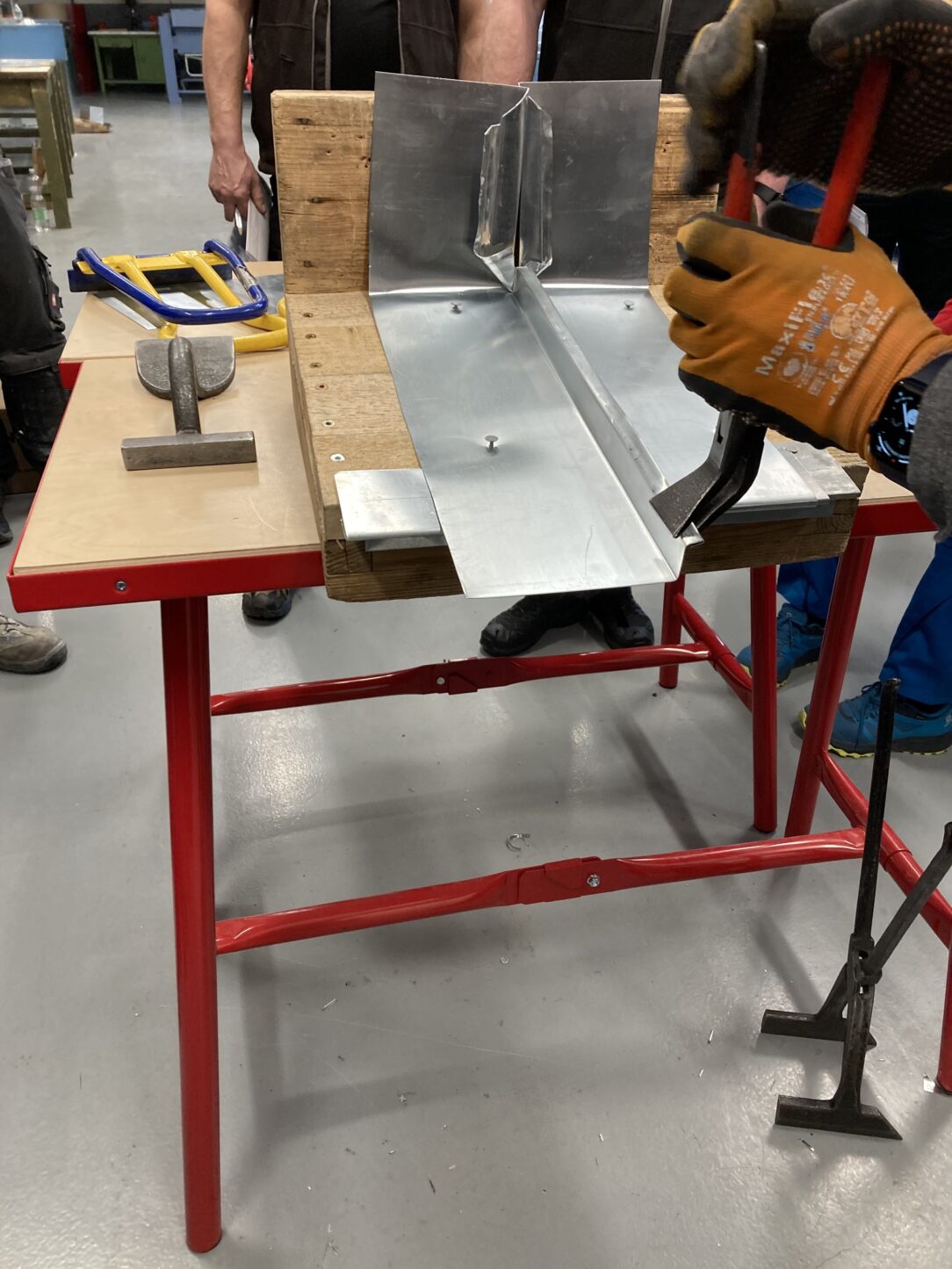

Zpětný ohyb - Usadíme krytinový pás tak, aby mezi hranou ohybu a prostupem byla dodržena vzdálenost 10 mm. Od hrany zatahovacího pásu naměříme 40 mm a přebytečný materiál odstřihneme. Na malém falci u okapové hrany zastřihneme obloukové ukončení dvojité stojaté drážky a provedeme zpětný ohyb krytinového pásu za zatahovací pás.
2
Zpětný ohyb - Usadíme krytinový pás tak, aby mezi hranou ohybu a prostupem byla dodržena vzdálenost 10 mm. Od hrany zatahovacího pásu naměříme 40 mm a přebytečný materiál odstřihneme. Na malém falci u okapové hrany zastřihneme obloukové ukončení dvojité stojaté drážky a provedeme zpětný ohyb krytinového pásu za zatahovací pás.

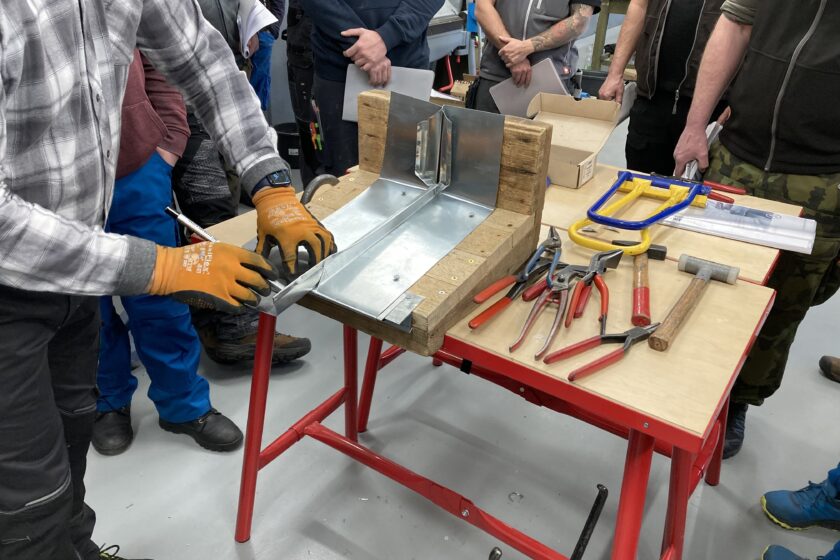

Zavření stojaté drážky - Usadíme vedlejší krytinový pás s velkým falcem a uzavíracími kleštěmi zavřeme na úhlovou stojatou drážku. V místě okapové hrany narovnáme kleštěmi úhlovou stojatou drážku a přebytečný materiál odstřihneme.
3
Zavření stojaté drážky - Usadíme vedlejší krytinový pás s velkým falcem a uzavíracími kleštěmi zavřeme na úhlovou stojatou drážku. V místě okapové hrany narovnáme kleštěmi úhlovou stojatou drážku a přebytečný materiál odstřihneme.

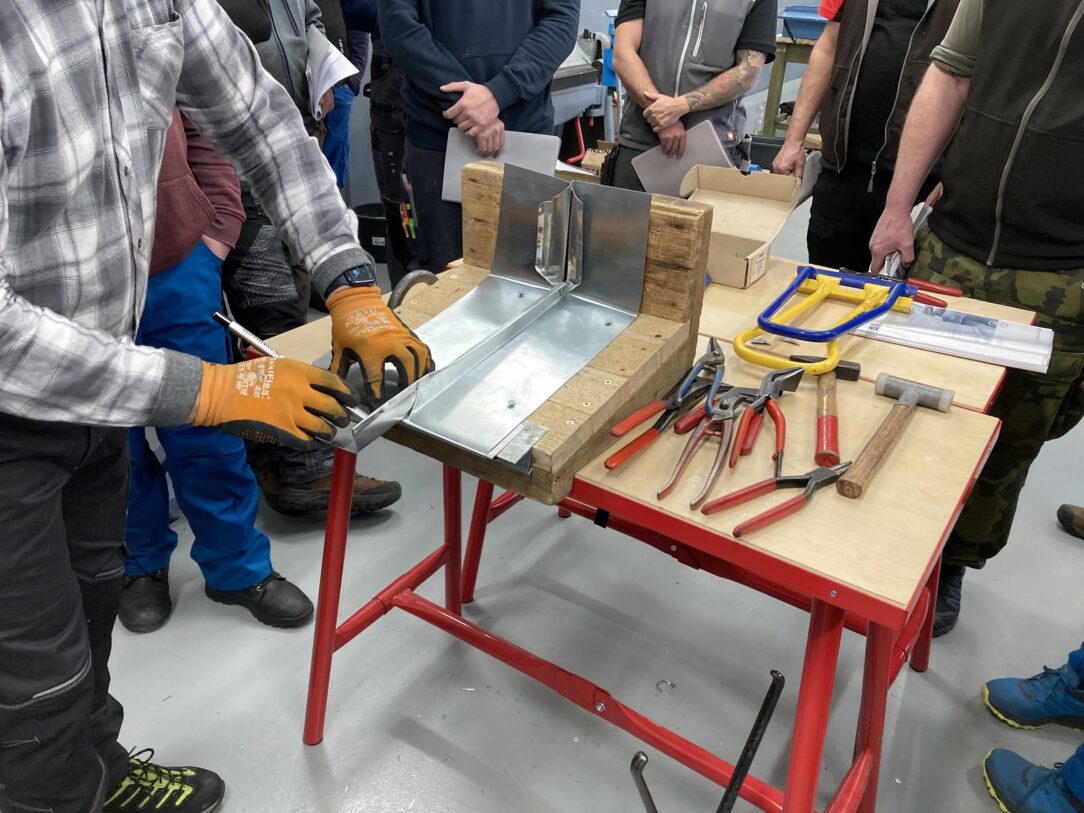

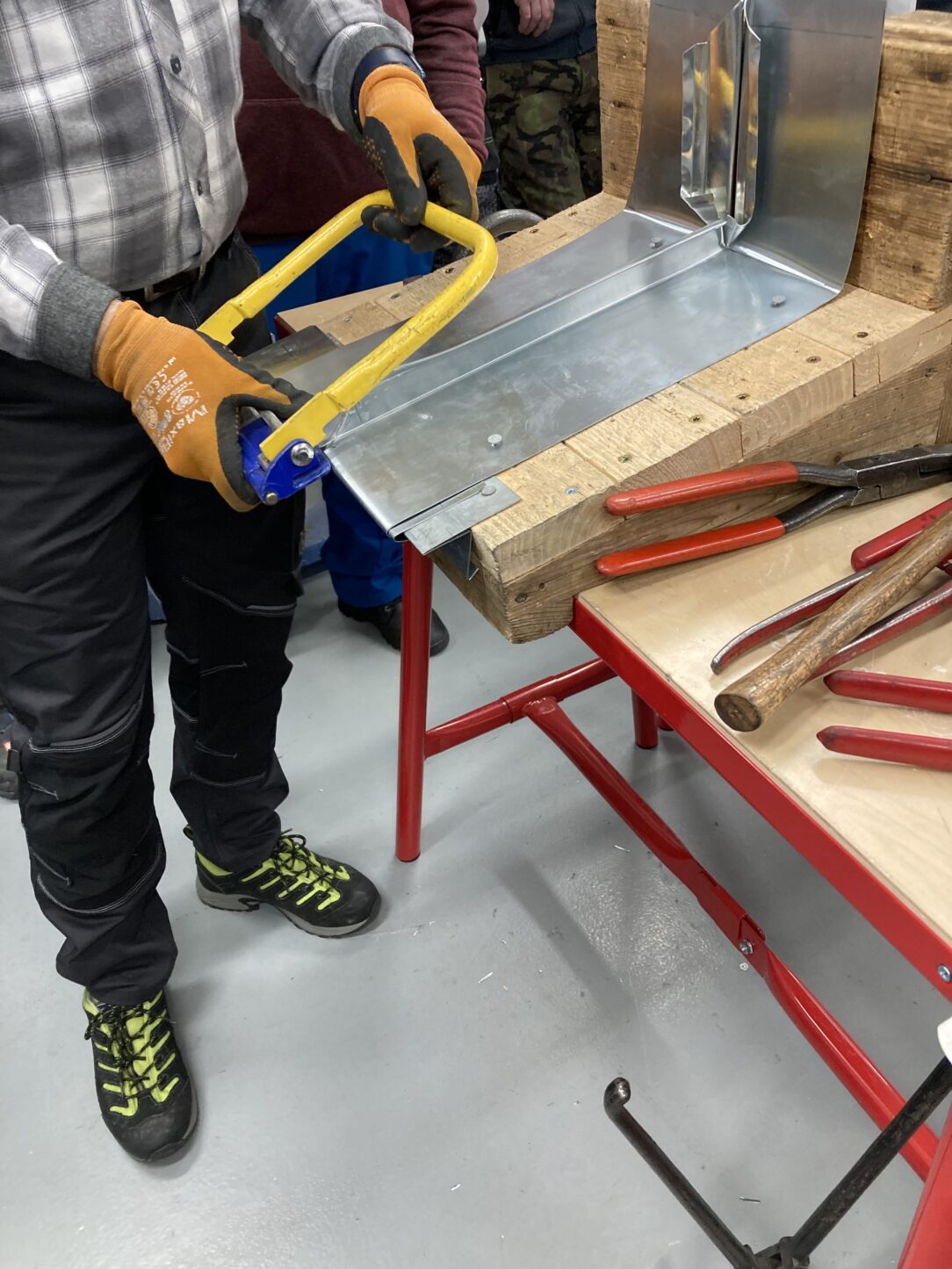

Krácení velkého falcu - Tužkou si naznačíme obloukový zástřih na velkém falci. Proti malému falci přidáme cca 8 mm a dle rysky ustřihneme. Tento přidaný materiál překlepeme přes oblouk na malém falci.
4
Krácení velkého falcu - Tužkou si naznačíme obloukový zástřih na velkém falci. Proti malému falci přidáme cca 8 mm a dle rysky ustřihneme. Tento přidaný materiál překlepeme přes oblouk na malém falci.
Zpětný ohyb - Provedeme zpětný ohyb krytinového pásu za zatahovací pás. Mezi zatahovacím pásem a krytinovým pásem musí být mezera cca 10 mm. Velikost mezery se odvíjí od délky krytinového pásu.
5
Zpětný ohyb - Provedeme zpětný ohyb krytinového pásu za zatahovací pás. Mezi zatahovacím pásem a krytinovým pásem musí být mezera cca 10 mm. Velikost mezery se odvíjí od délky krytinového pásu.

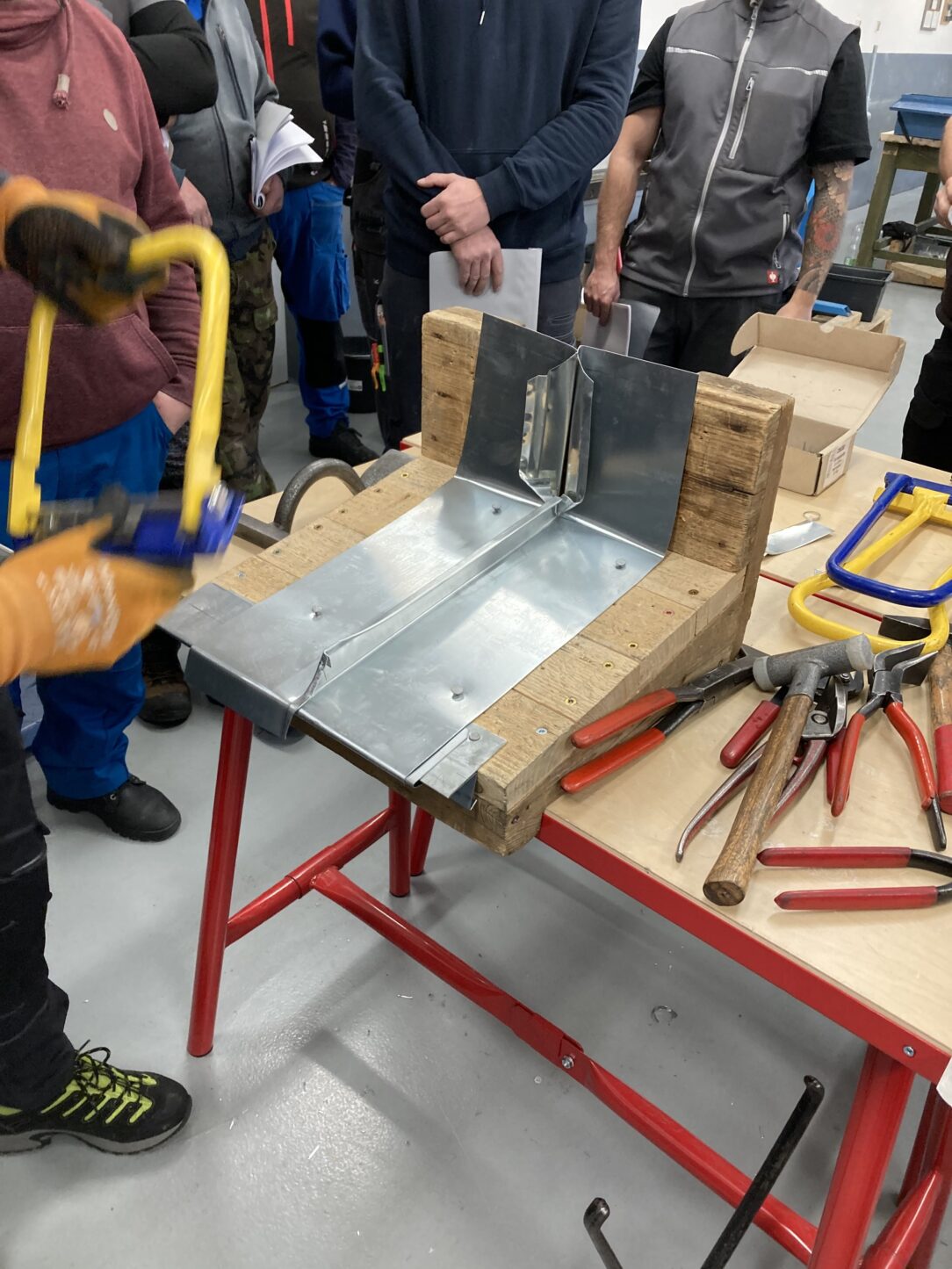

Uzavření dvojité drážky - Uzavíracími kleštěmi zavřeme na dvojitou stojatou drážku od okapnice po provedený zdvih krytiny.
6
Uzavření dvojité drážky - Uzavíracími kleštěmi zavřeme na dvojitou stojatou drážku od okapnice po provedený zdvih krytiny.

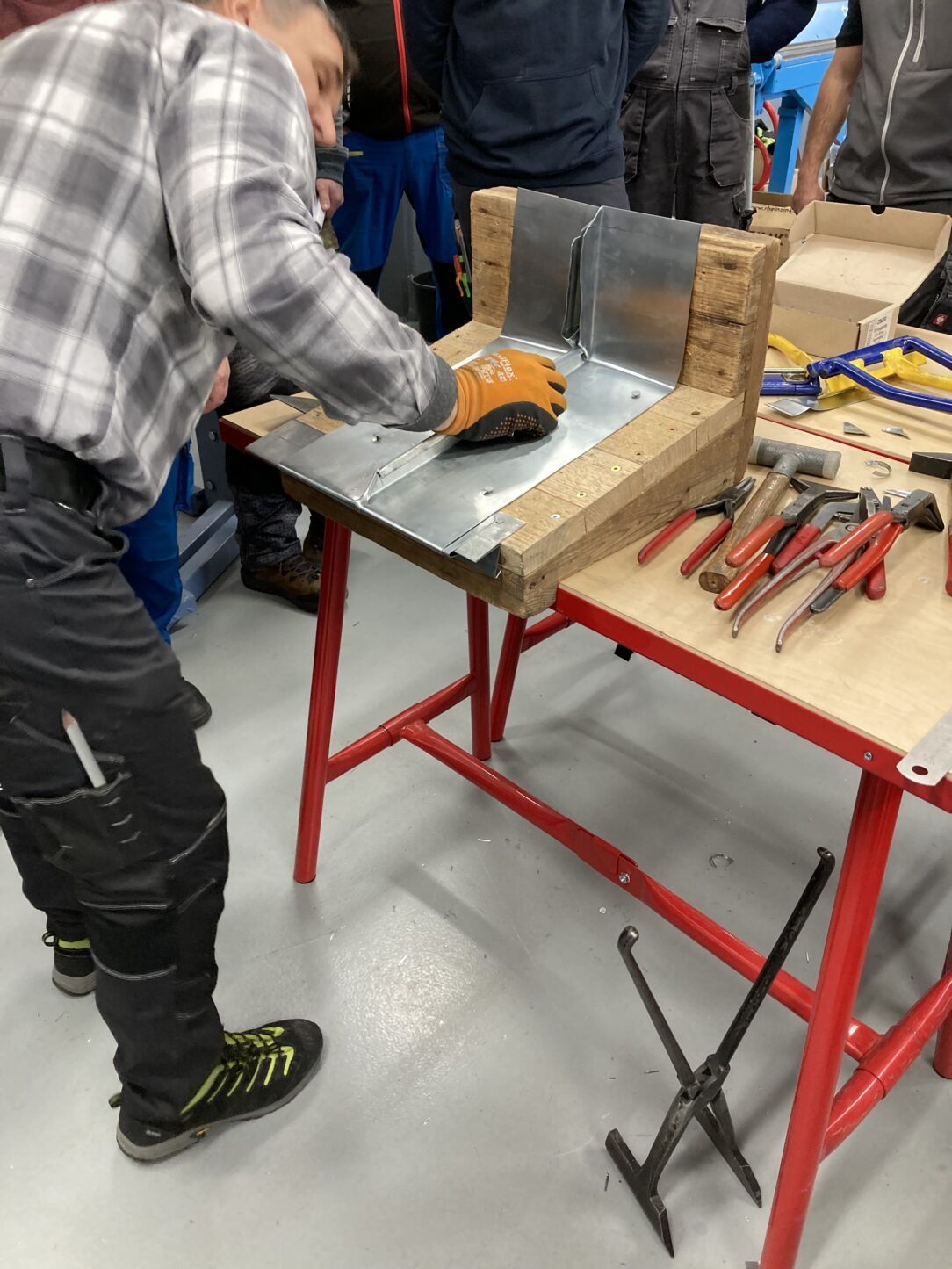

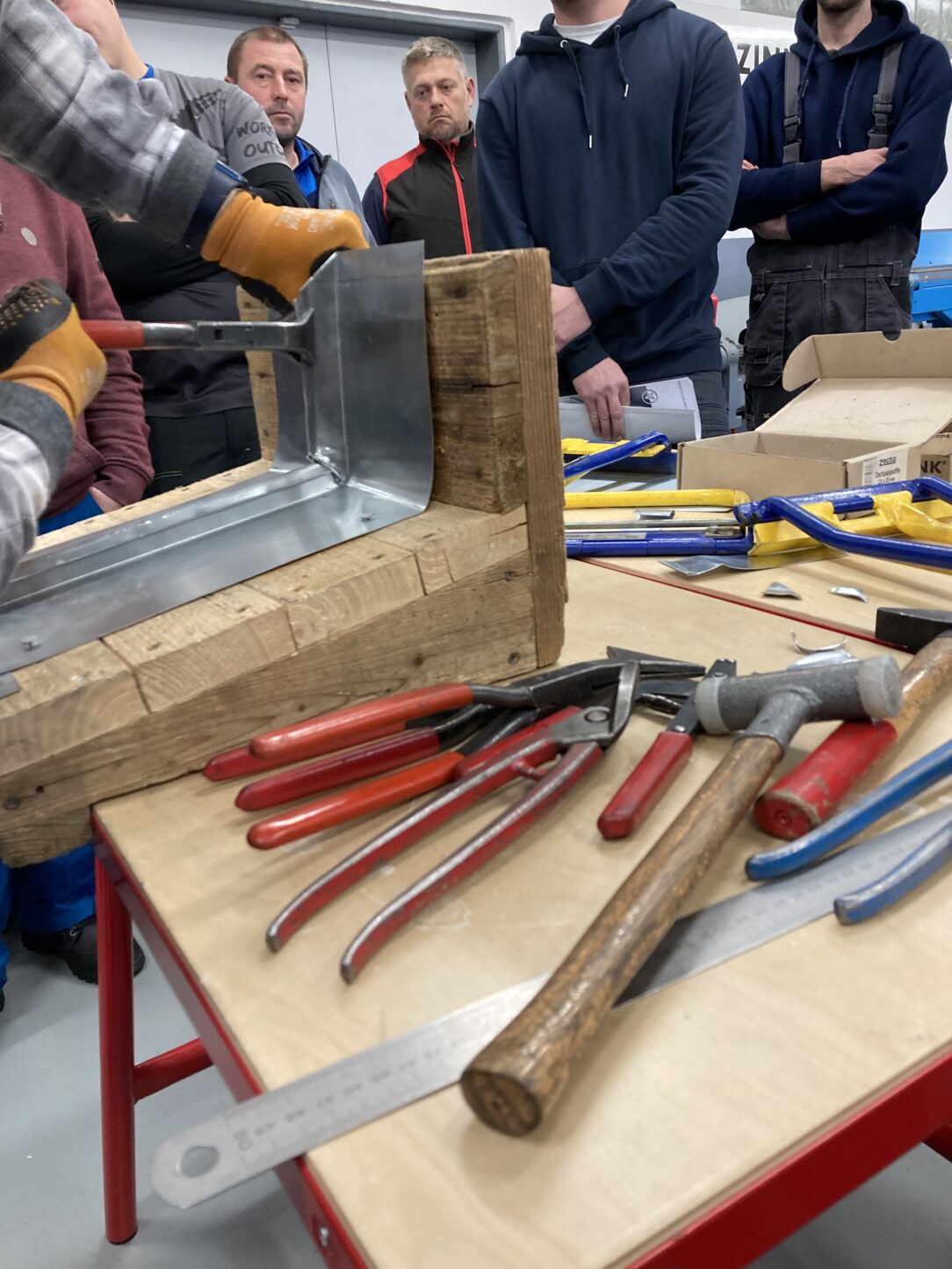

Kontrola provedení - Opticky zkontrolujeme správné složení drážky před prostupem, případně ještě složení upravíme pomocí kulatých kleští.
7
Kontrola provedení - Opticky zkontrolujeme správné složení drážky před prostupem, případně ještě složení upravíme pomocí kulatých kleští.

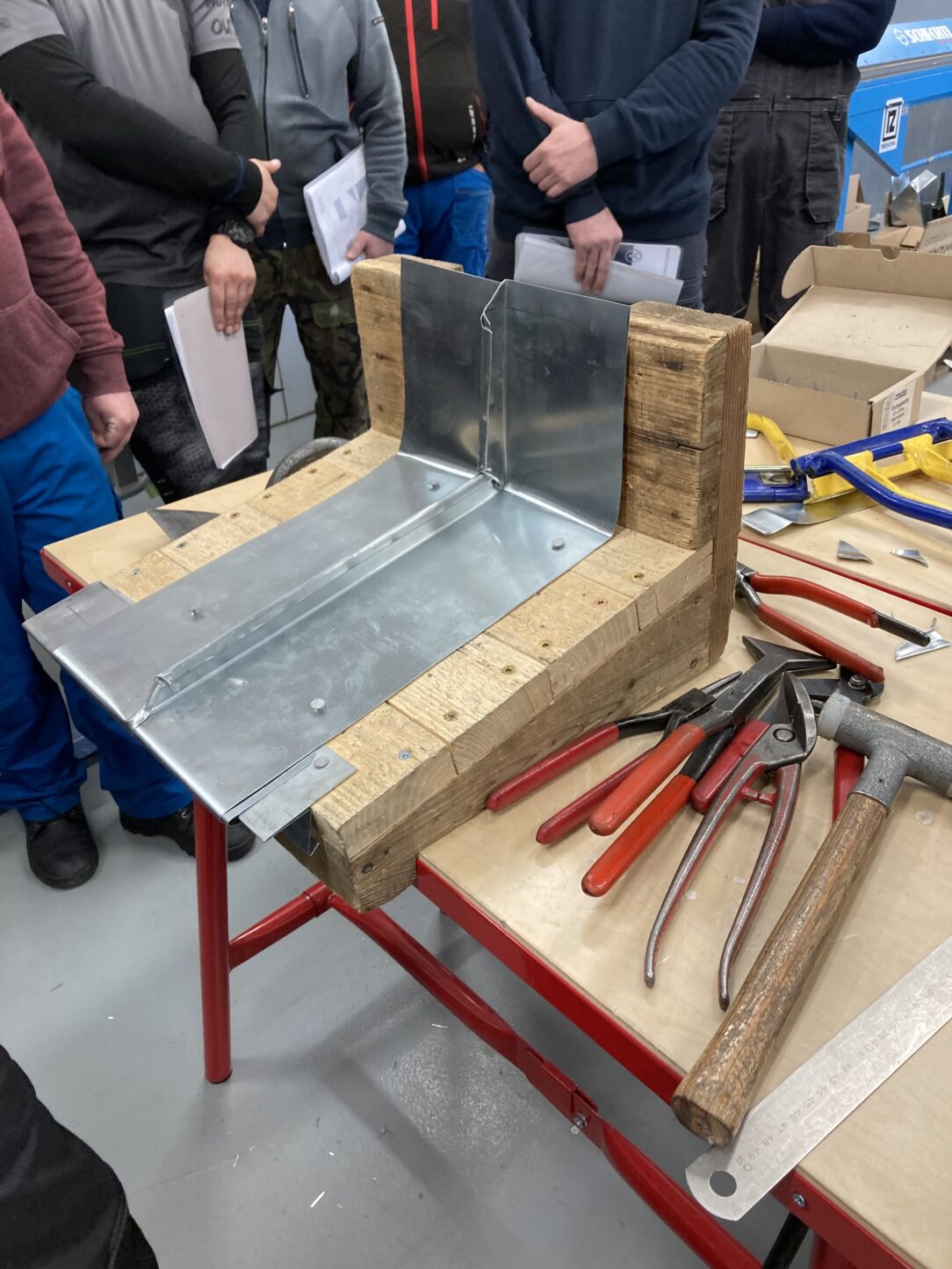

První drážky - Na zdvihu provedeme první ohyb na jednoduchou stojatou drážku
8
První drážky - Na zdvihu provedeme první ohyb na jednoduchou stojatou drážku

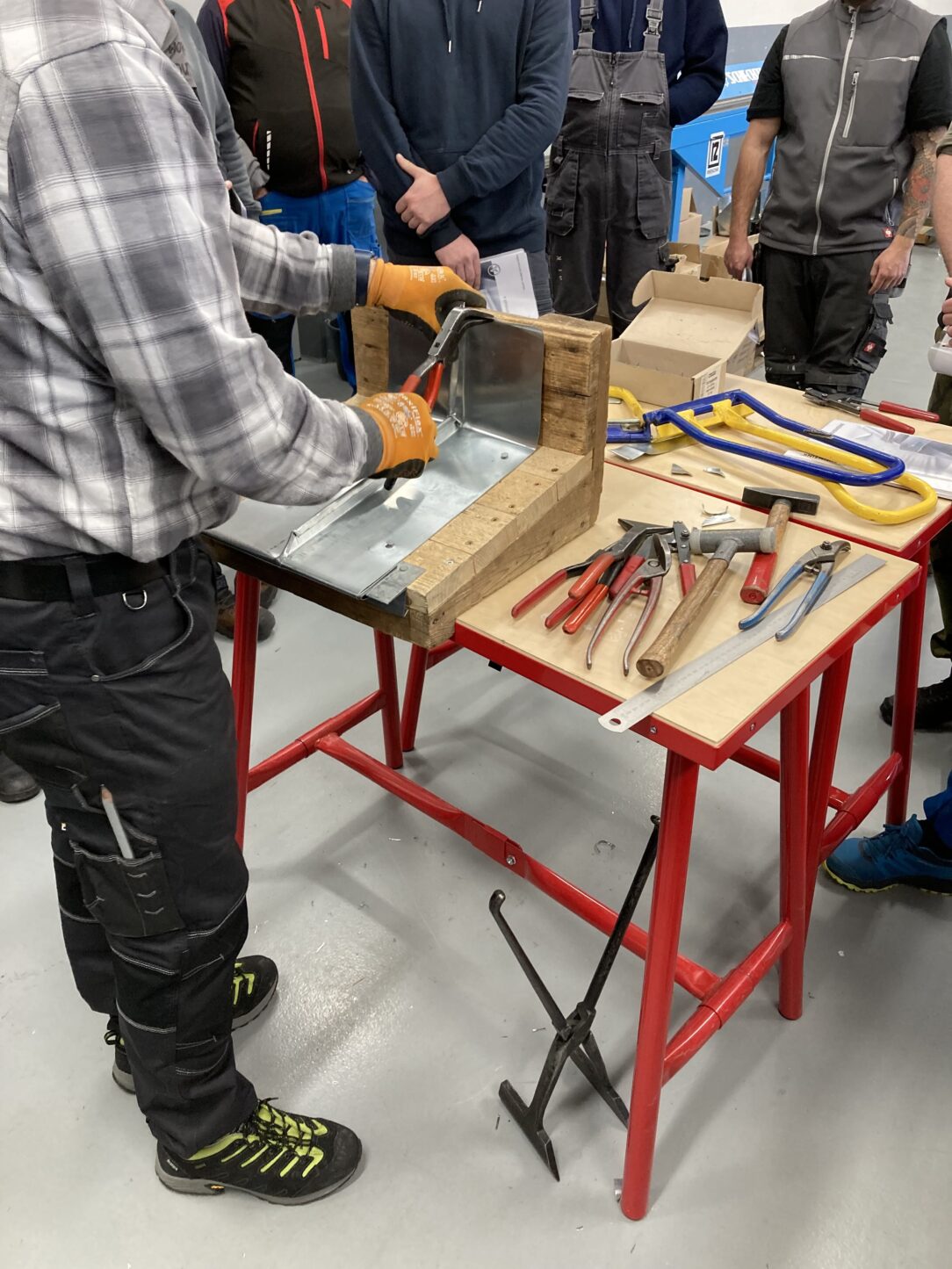

Dvojitá drážka - Provedeme uzavření druhého ohybu na dvojitou stojatou drážku.
9
Dvojitá drážka - Provedeme uzavření druhého ohybu na dvojitou stojatou drážku.

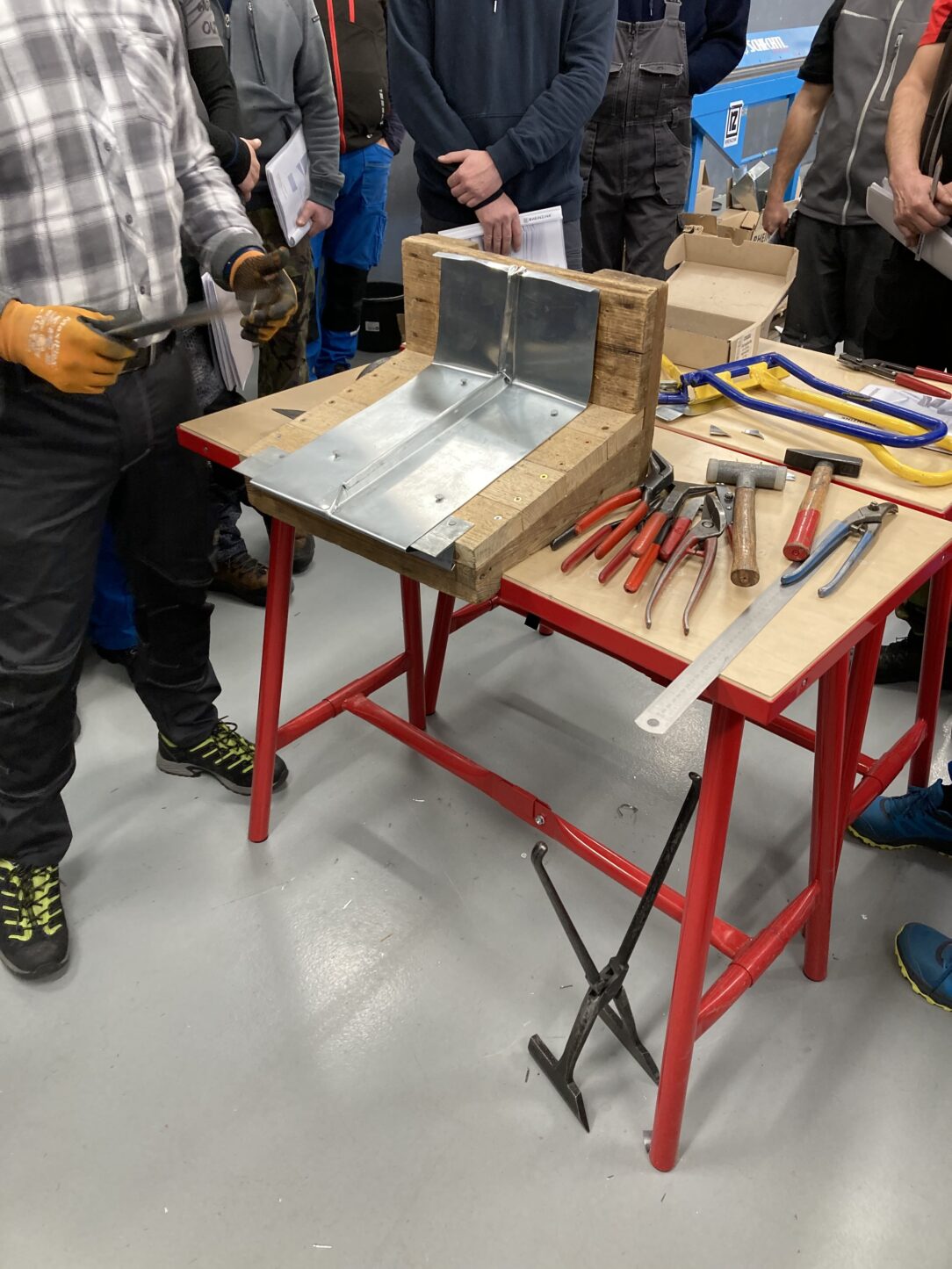

Vodní drážka - Drážkovacími kleštěmi provedeme zpětnou vodní drážku cca 20 mm.
10
Vodní drážka - Drážkovacími kleštěmi provedeme zpětnou vodní drážku cca 20 mm.

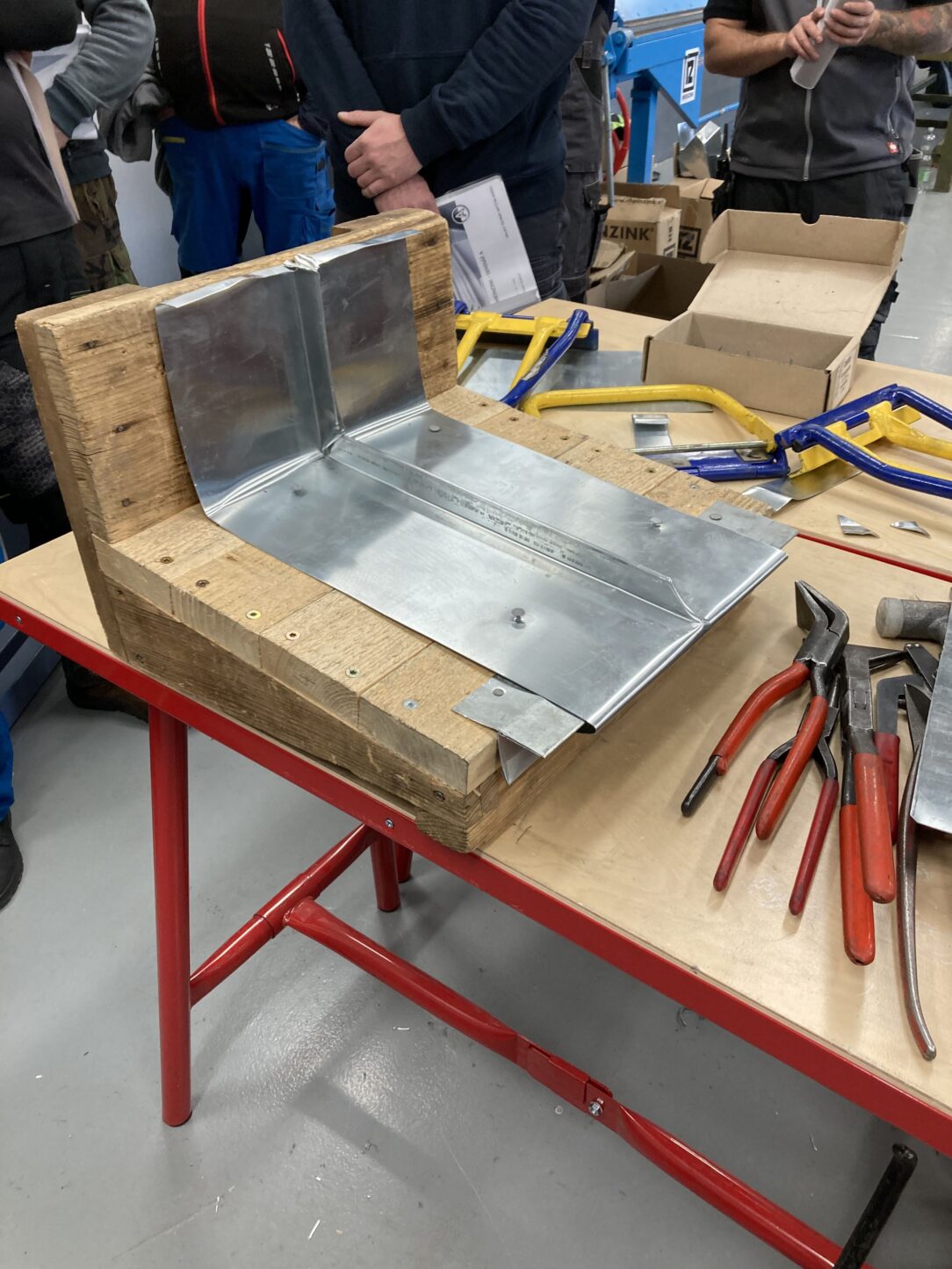

Utěsnění a napojení - Provedené deštivzdorné utěsnění a přímé napojení na svislé části a správné ukončení dvojité stojaté drážky u okapové hrany nám zaručuje dlouholetou funkci falcované krytiny RHEINZINK.
11
Utěsnění a napojení - Provedené deštivzdorné utěsnění a přímé napojení na svislé části a správné ukončení dvojité stojaté drážky u okapové hrany nám zaručuje dlouholetou funkci falcované krytiny RHEINZINK.
Utěsnění a napojení - Provedené deštivzdorné utěsnění a přímé napojení na svislé části a správné ukončení dvojité stojaté drážky u okapové hrany nám zaručuje dlouholetou funkci falcované krytiny RHEINZINK.
12
Utěsnění a napojení - Provedené deštivzdorné utěsnění a přímé napojení na svislé části a správné ukončení dvojité stojaté drážky u okapové hrany nám zaručuje dlouholetou funkci falcované krytiny RHEINZINK.

Text: Jiří Suchánek, Rheinzink
Provedení detailu: školicí klempíř Štefan Mitaš
Foto: Rheinzink, pořízeno na RHEINZINK – školení klempířů A 2024
