Montáž suchého podlahového systému (pracovní postup)
Suché podlahové systémy představují moderní řešení pro novostavby i rekonstrukce, zejména tam, kde je klíčová nízká hmotnost, minimální stavební výška a rychlá realizace bez mokrých procesů. Umožňují snadné vyrovnání nerovného podkladu a výrazně zkracují dobu výstavby.
Díky vysoké tvrdosti a pevnosti povrchu obstojí i při dlouhodobém mechanickém namáhání a poskytují spolehlivý základ pro široké spektrum podlahových krytin – od plovoucích laminátových krytin, přes PVC, korku a koberců, až po např. keramické dlažby.
Suché podlahové systémy lze instalovat pouze na podklad, který je konstrukčně stabilní, dostatečně únosný a rovný. Stavební konstrukce musí být chráněna proti zemní vlhkosti funkční hydroizolační vrstvou a u nových betonových podkladů se k omezení účinků zbytkové vlhkosti doporučuje separační vrstva z PE fólie o tloušťce 0,2 mm.
Jednotlivé pásy fólie se kladou s přesahem minimálně 200 mm a vytažením na svislé konstrukce alespoň 100 mm nad úroveň hotové podlahy. U stropních konstrukcí se stávajícím dřevěným záklopem se jako ochrana proti propadávání podsypu používá difúzně otevřená separační vrstva, například geotextilie.
Obvodové oddělení podlahy
Po celém obvodu místnosti se před pokládkou provádí pružná oddělovací spára, která omezuje přenos hluku do okolních konstrukcí a umožňuje dilatační pohyby podlahy. K tomuto účelu se používají pásy z minerální plsti, hobry nebo pěnových materiálů v tloušťce 5 až 10 mm.
Menší nerovnosti podkladu, typicky u hrubého betonu nebo fošnových konstrukcí, lze vyrovnat tenkou podkladní vrstvou například z Miralonu nebo lokálním použitím systémového tmelu Rigips. Místní výškové odchylky do 10 mm se vyrovnávají tmelením. Použít lze například spárovací tmely MAX nebo samonivelační stěrky Weber určené pro suché podlahové systémy, vždy v kombinaci s odpovídající penetrací. Větší výškové rozdíly nebo celkové zvýšení úrovně podlahy je třeba vyrovnat pomocí suchého vyrovnávacího podsypu Rigips.
V případech, kdy je nutné realizovat vyrovnávací vrstvu nad 60 mm, se podsyp kombinuje s deskovými izolačními materiály, například polystyrenem nebo dřevovláknitými deskami. Pokud je nad touto skladbou navrženo teplovodní podlahové vytápění nebo silnější izolační vrstva, musí být podsyp oddělen roznášecí deskou Rigidur o tloušťce nejméně 10 mm nebo deskou RigiStabil tl. 12,5 mm.
Informace o materiálu
Suchý vyrovnávací podsyp Rigips je přírodní, nehořlavý a ostrohranný materiál. Zrnitostí se pohybuje mezi 2 a 4 mm, pevnost zrna je 1,2 N/mm2 a objemová hmotnost činí 450 kg/m3.
Použití rychletuhnoucí varianty umožňuje dosáhnout akustických vlastností srovnatelných se železobetonovými stropními konstrukcemi. Oproti nim však podsyp přináší výrazně nižší hmotnost skladby, menší spotřebu materiálu a podstatně rychlejší realizaci.
Technologie vyrovnání podsypu
Kvalita podlahové konstrukce je přitom přímo závislá na přesnosti vyrovnání podkladu. V případě suchých podlah se proto upřednostňují bezvodé technologie, které eliminují mokré procesy typické pro klasické nivelační hmoty. Pro prostory s vyššími nároky na únosnost nebo akustické vlastnosti je k dispozici technologicky pokročilejší varianta v podobě rychletuhnoucího vyrovnávacího podsypu.
Podsyp se srovnává pomocí systémových vodicích lišt nebo individuálně zhotovených dřevěných vodítek a strhávací latě. Nejprve se podél stěny vytvoří vodicí pás podsypu v požadované výšce, na který se osadí první vodicí lišta. Druhá lišta se umístí ve vzdálenosti odpovídající délce strhávací latě a obě lišty se výškově přesně vyrovnají.
Materiál se následně nasype mezi vodicí latě, srovná se a zhutní hladítkem. Finální úprava roviny se provede strhávací latí. Před pokládkou podlahových dílců musí být všechny pomocné latě z podsypu odstraněny. Instalační rozvody uložené v podlahové skladbě musí být od sebe vzdáleny minimálně 10 mm a zakryty podsypem v tloušťce nejméně 10 mm.
Příprava a aplikace suché podlahy
Pro přípravu rychletuhnoucí vyrovnávací směsi jsou zapotřebí tři základní složky: suchý vyrovnávací podsyp Rigips, omezené množství vody a suchá směs webermultiweb UP 100, případně rychlovazný cement. Směs se připravuje bezprostředně před aplikací a umožňuje rychlé a přesné vyrovnání podkladu při zachování vysoké kvality výsledné podlahové skladby.

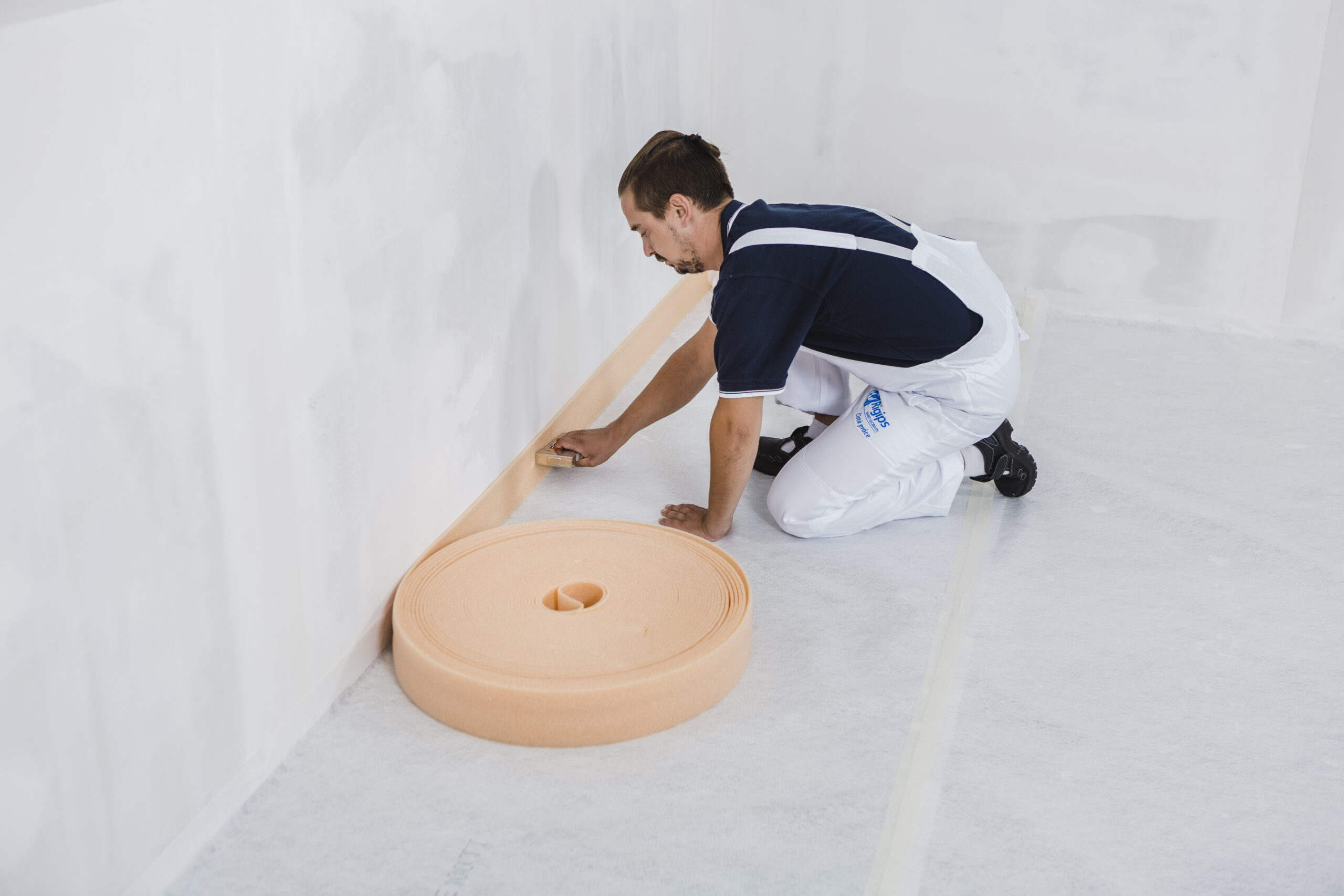

01 Zvukové oddělení podlahy
Po obvodu místnosti umístíme okrajový pásek z extrudovaného polyetylenu, který zabrání přenosu zvuku z podlahy do okolních konstrukcí
02 Příprava podsypu
Při malých nerovnostech (do 5 mm) lze provedeme vyrovnání podkladu prokladem z lepenky nebo pomocí jakéhokoliv spárovacího tmelu Rigips. Lokální nerovnosti do 10 mm lze rovněž vyrovnat tmelením, popř. lze použít sádrový lepicí tmel Rifix nastavený jemným pískem v poměru až 1:2. Větší nerovnosti řešíme pomocí suchého vyrovnávacího podsypu Rigips. Ten se musí řádně promísit s pojivem. Použijeme k tomu pomaloběžné míchadlo, nebo stavební míchačku. Při použití suché směsi webermultiweb UP 100 je poměr 12 l suchý vyrovnávací podsyp Rigips : 2 l webermultiweb UP 100 : 2 l vody. V případě použití rychlovazného cementu 32,5 R je poměr: 12 l podsypu : 2 l cementu : 1,4 l vody. Míchání začneme smísením podsypu a pojiva.
03 Přilití vody
Suché složky zalijeme příslušným množství vody v souladu s použitým pojivem. A znovu promícháme.

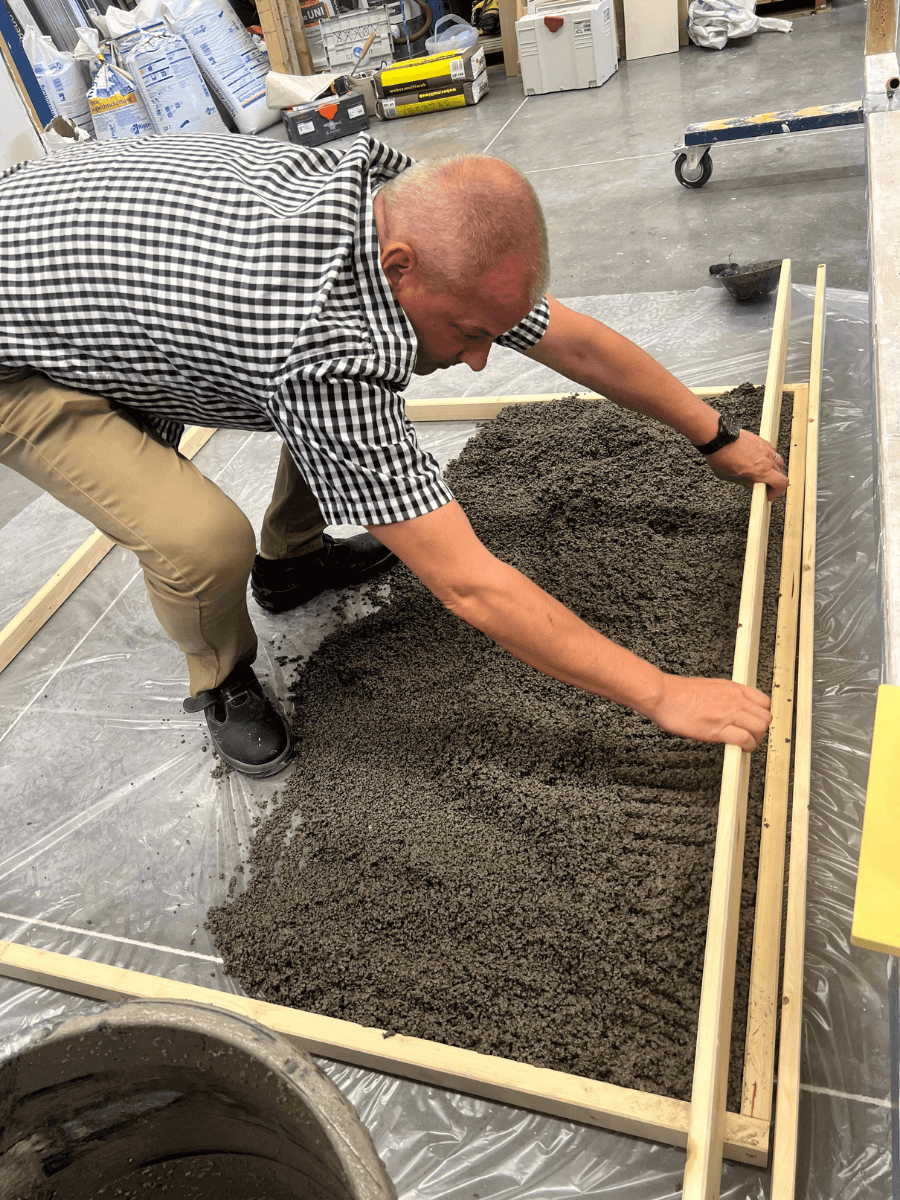

04 Aplikace podsypu

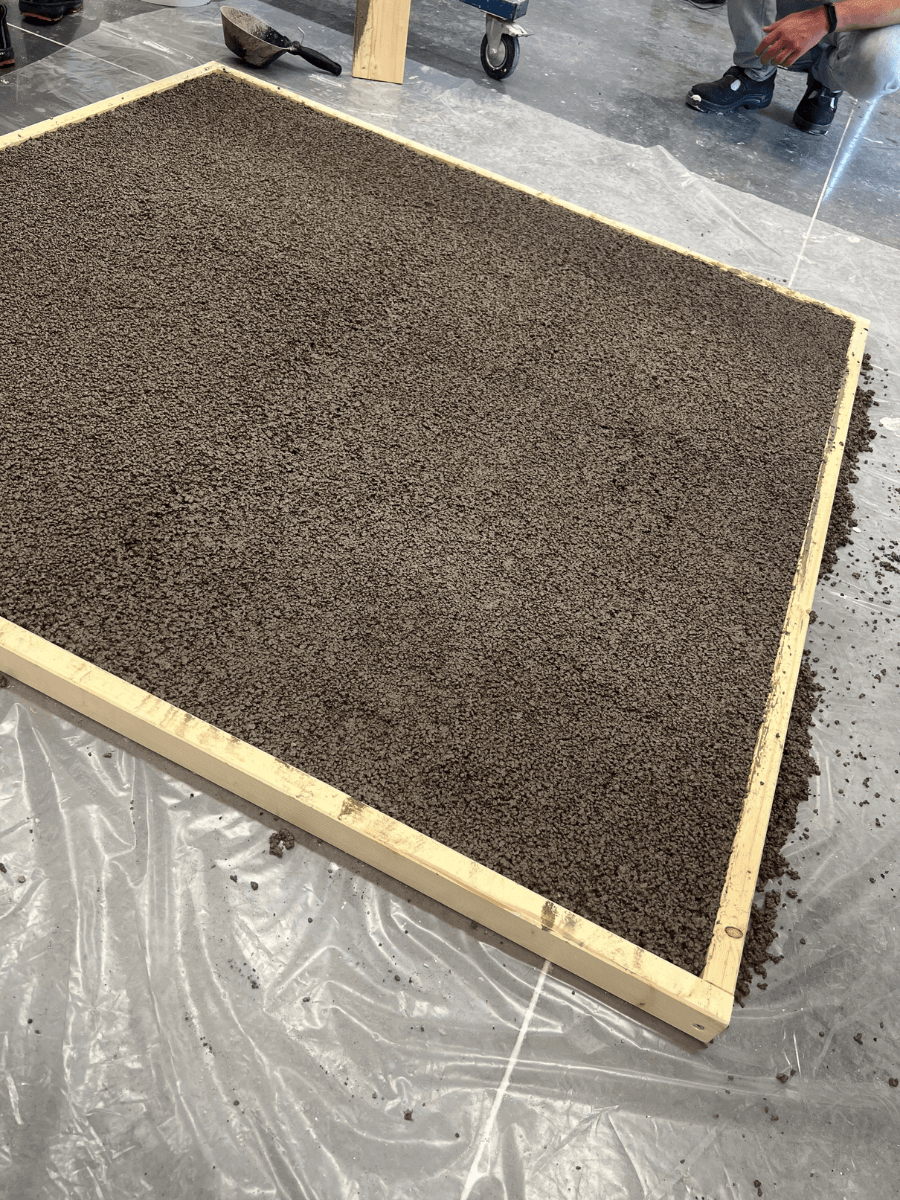

Aplikace vzniklé směsi je podobná jako u standardního suchého podsypu Směs stahujeme do požadované výšky a roviny pomocí stahovací latě.
05 Zrání směsi
Ve finále necháme směs vyschnout. Doba schnutí závisí na tloušťce vrstvy a teplotě okolí. Pro 100 mm vrstvu se obvykle počítá s týdenní dobou schnutí za pokojové teploty nejméně 20 °C. Před pokládkou dalších vrstev je důležité ověřit vlhkost, která by měla dosáhnout 2,5-5 % v závislosti na dalších vrstvách a druhu krytiny. Vyschlá směs je pochozí během 1–2 dnů.
případě instalačních rozvodů musí být tloušťka vrstvy Suchého vyrovnávacího podsypu min. o 10 mm vyšší než nejvyšší bod daných rozvodů. Celková šířka svazků nesmí přesahovat 100 mm, popř. musí být rozdělena mezerou min. šířky 100 mm.
Pokud použijeme jako podkladní vrstvy suché podlahy RigiStabil polystyren, měl by to být polystyren Isover EPS 100 v tloušťkách do 100 mm, Isover EPS 150 v tloušťkách do 150 mm, Isover EPS 200 v tloušťkách do 250 mm. Podlaha RigiStabil je na polystyrenovém podkladu volně položena.
06 Izolace podlahy

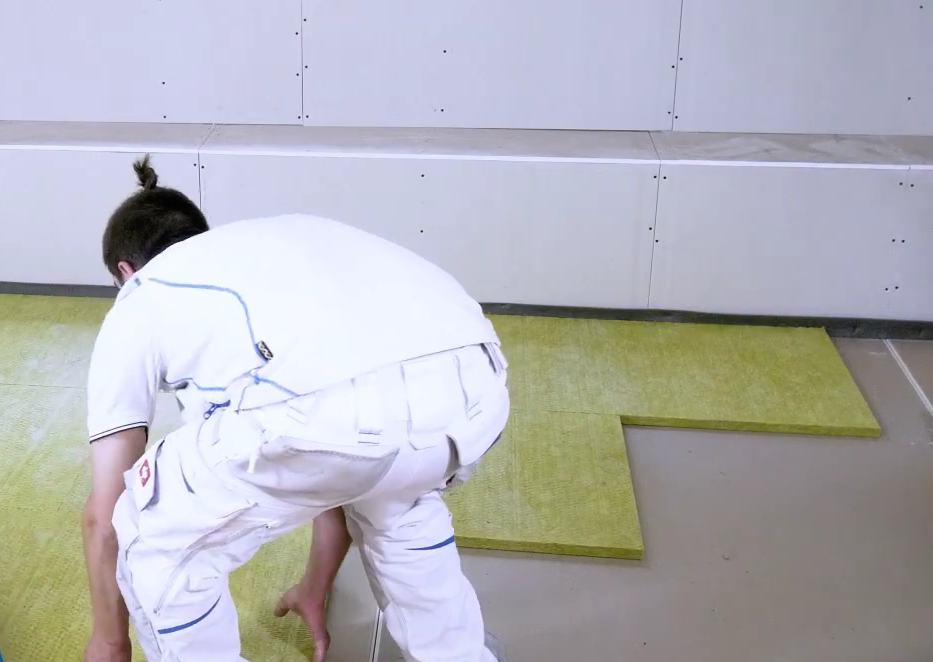

Na takto vyrovnaný a vyzrálý podklad se již mohou pokládat podlahy RigiStabil. Chceme-li však na vrstvu podsypu ještě klást i izolant (polystyren, speciální minerální izolaci nebo dřevovláknitou desku), je nutné mezi podsyp a izolant vložit roznášecí desku. Zabráníme tak vtlačení podsypu do izolantu.

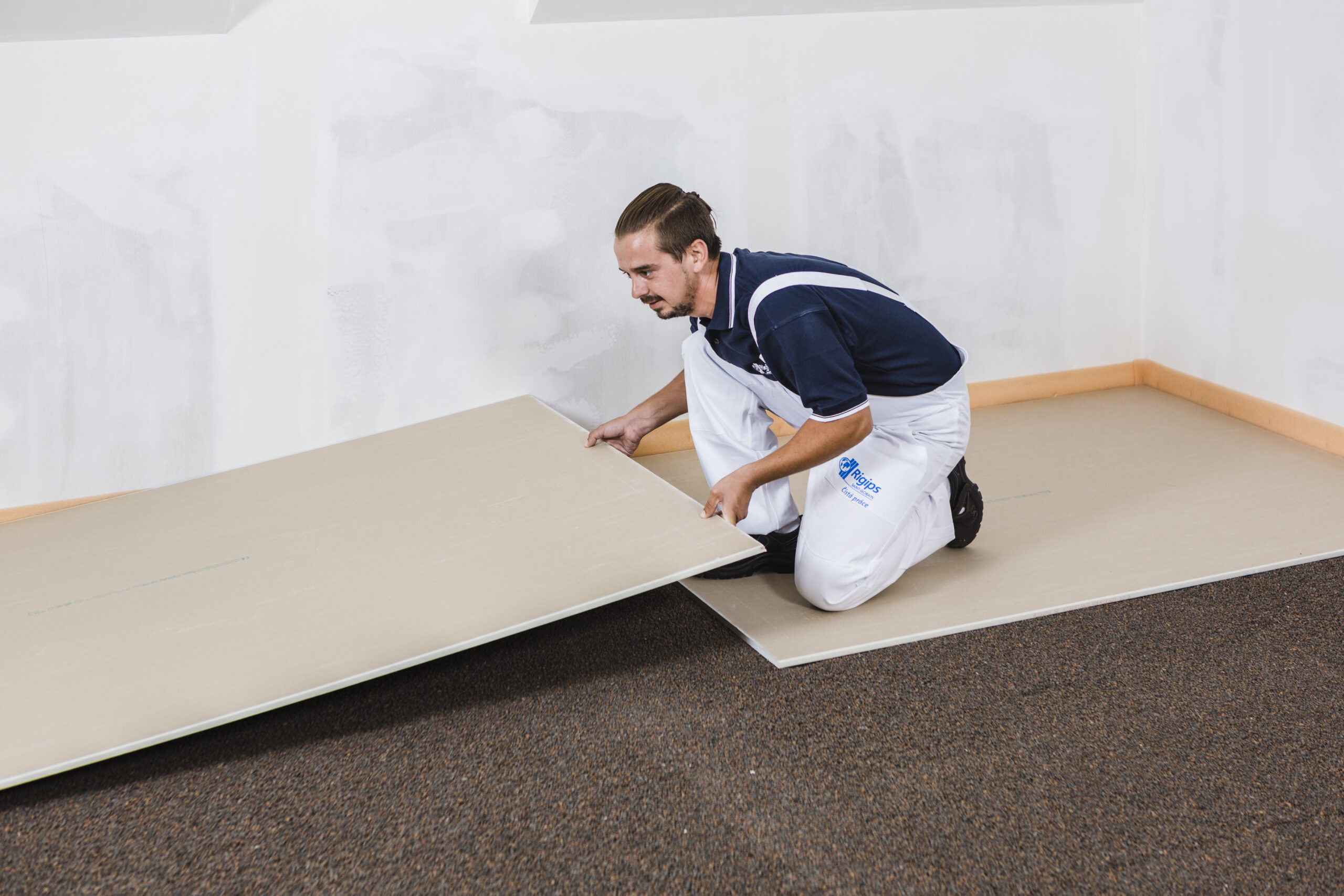

První vrstvu z desek RigiStabil položíme lícovou stranou dolů. Dbáme na to, aby byly desky celoplošně podloženy. Příčné spáry sousedních desek vzájemně přesadíme alespoň o 200 mm. Po položení první vrstvy desek je plocha se zvýšenou opatrností pochozí pouze pro montáž podlahy.
07 Krácení desek

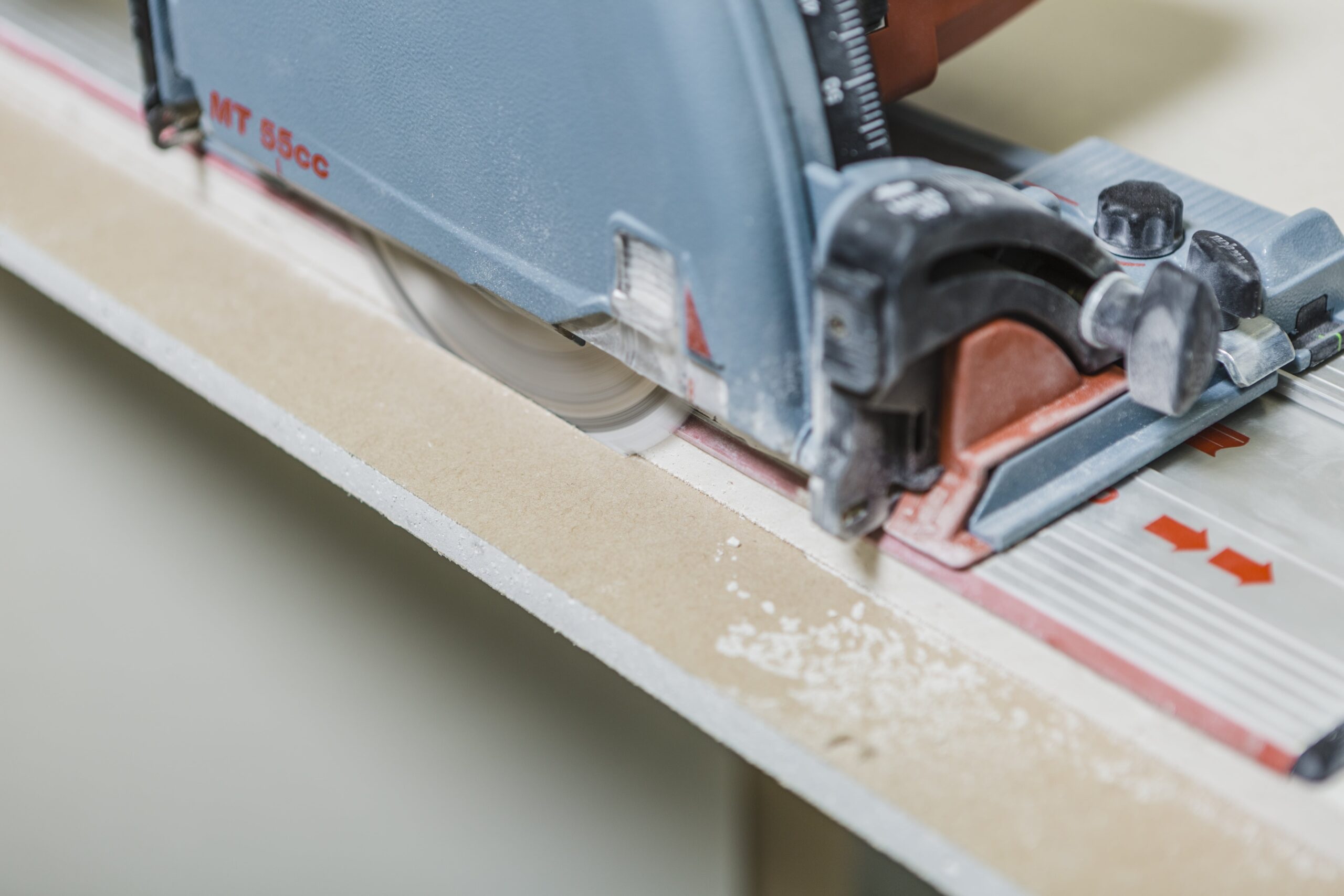

Desky RigiStabil můžeme do potřebných rozměrů a formátů upravovat tak, že několikrát nařízneme líc desky a pak desku zlomíme přes podloženou hranu. Přesnějších přířezů docílíme jemnozubou ruční pilou, případně elektrickou okružní pilou.

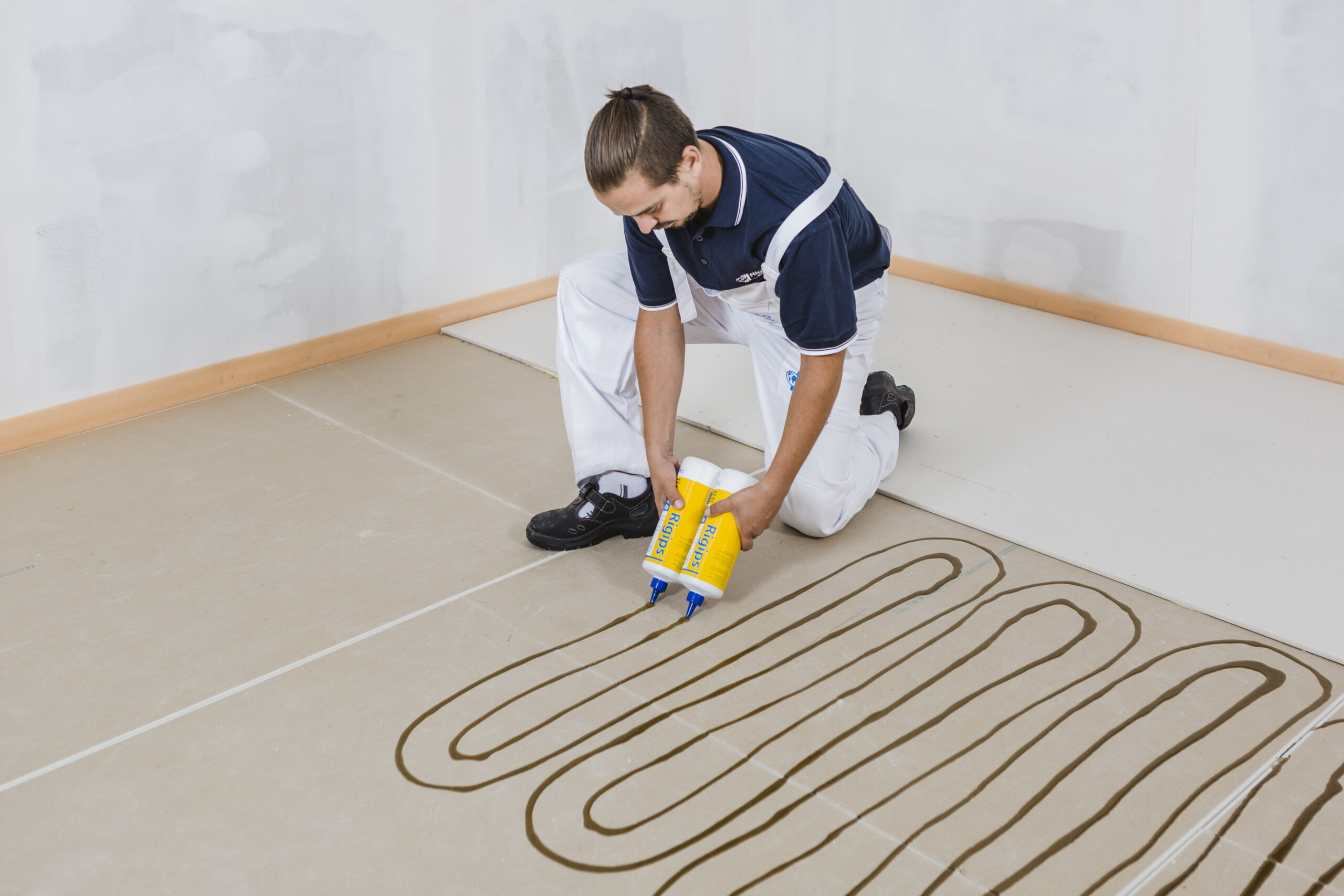

08 Nanesení lepidla
Na první položenou vrstvu desek naneseme v pruzích podlahové lepidlo Rigidur. Vzdálenost jednotlivých pruhů lepidla od sebe je cca 100 mm. Styčné hrany desek se nelepí.

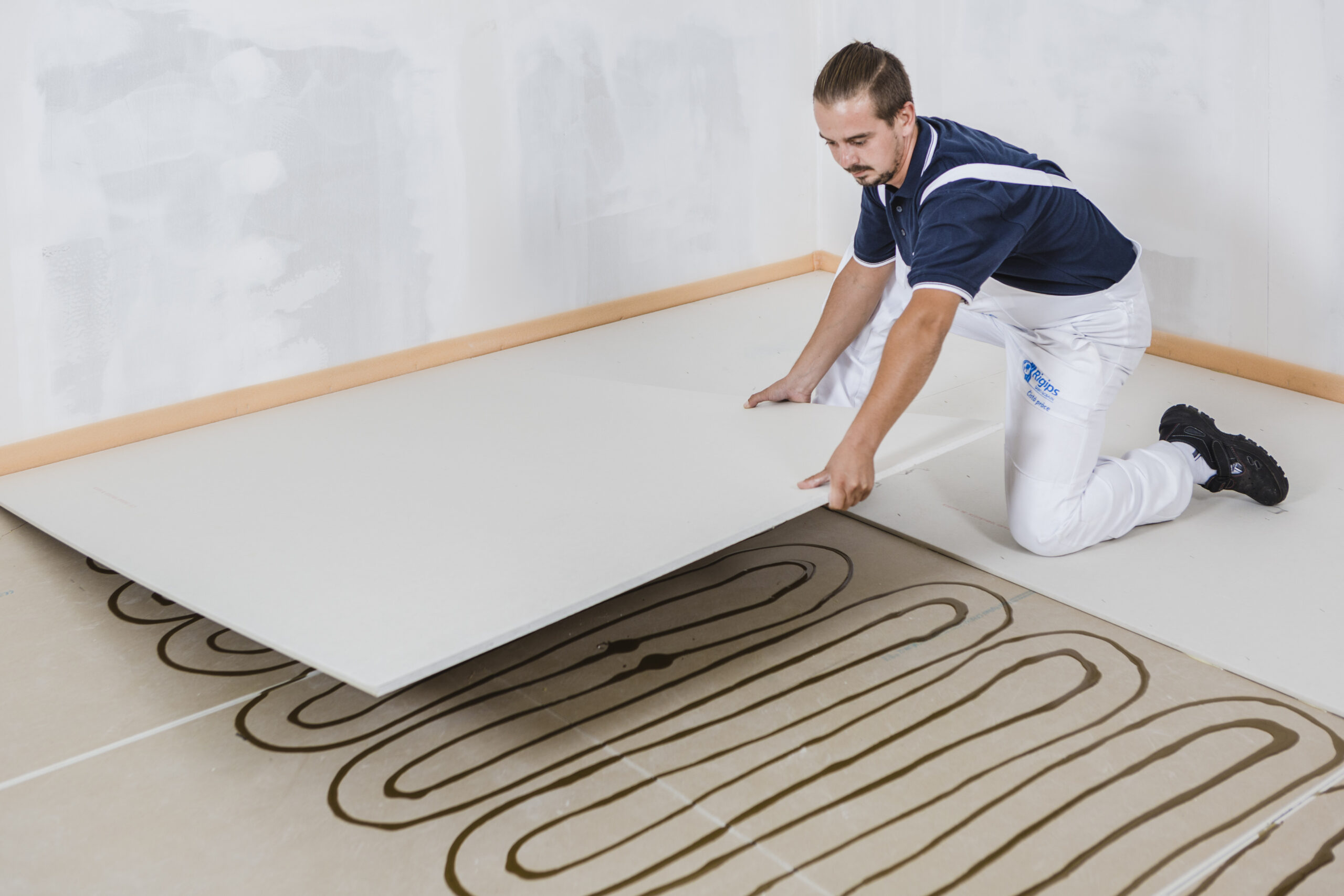

09 Uložení desek
Ihned po nanesení lepidla položíme druhou vrstvu desek RigiStabil, tentokrát lícovou stranou nahoru. Vzájemné překrytí spár mezi deskami musí být stejně jako u první vrstvy nejméně 200 mm jak v příčném, tak i v podélném směru.

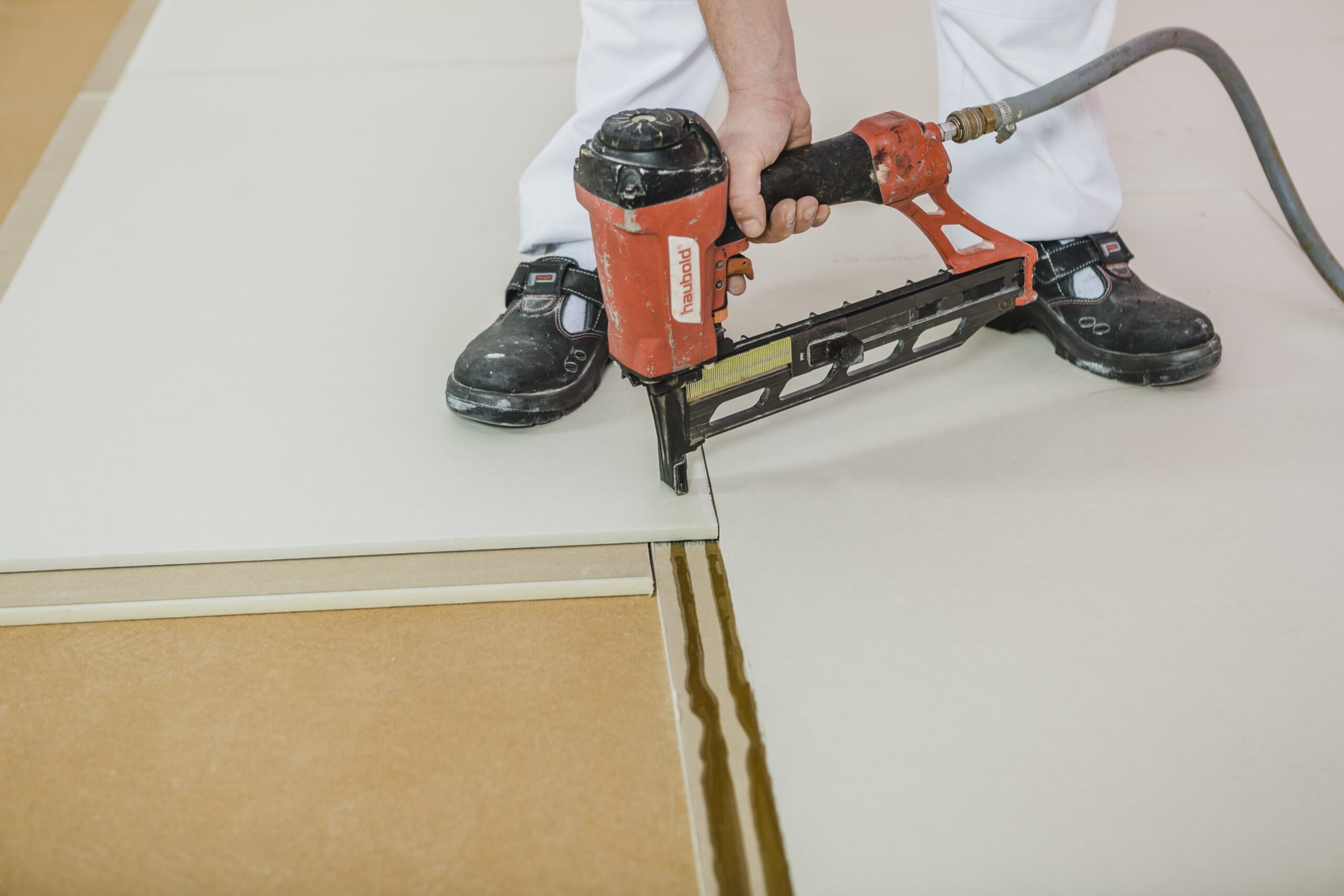

10 Fixace desek
Před ztuhnutím lepidla spojíme vrstvy desek šrouby do podlah RigiStabil 4,3 x 22 mm v rozteči max. 250 mm v obou směrech (síťovitě). Po položení celé plochy podlahy odřízneme po obvodu místnosti přečnívající část okrajového pásku.

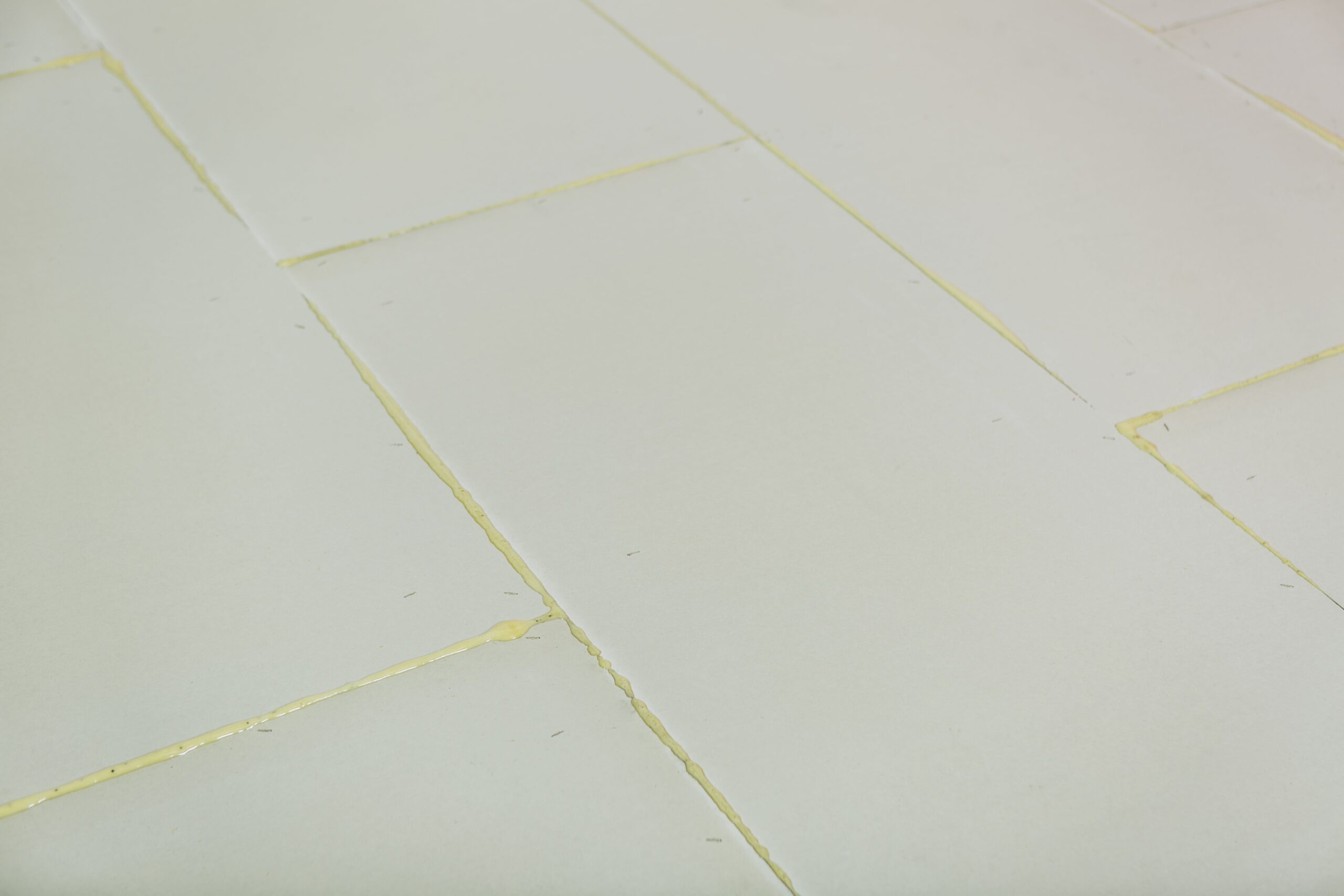

11 Broušení a finalizace

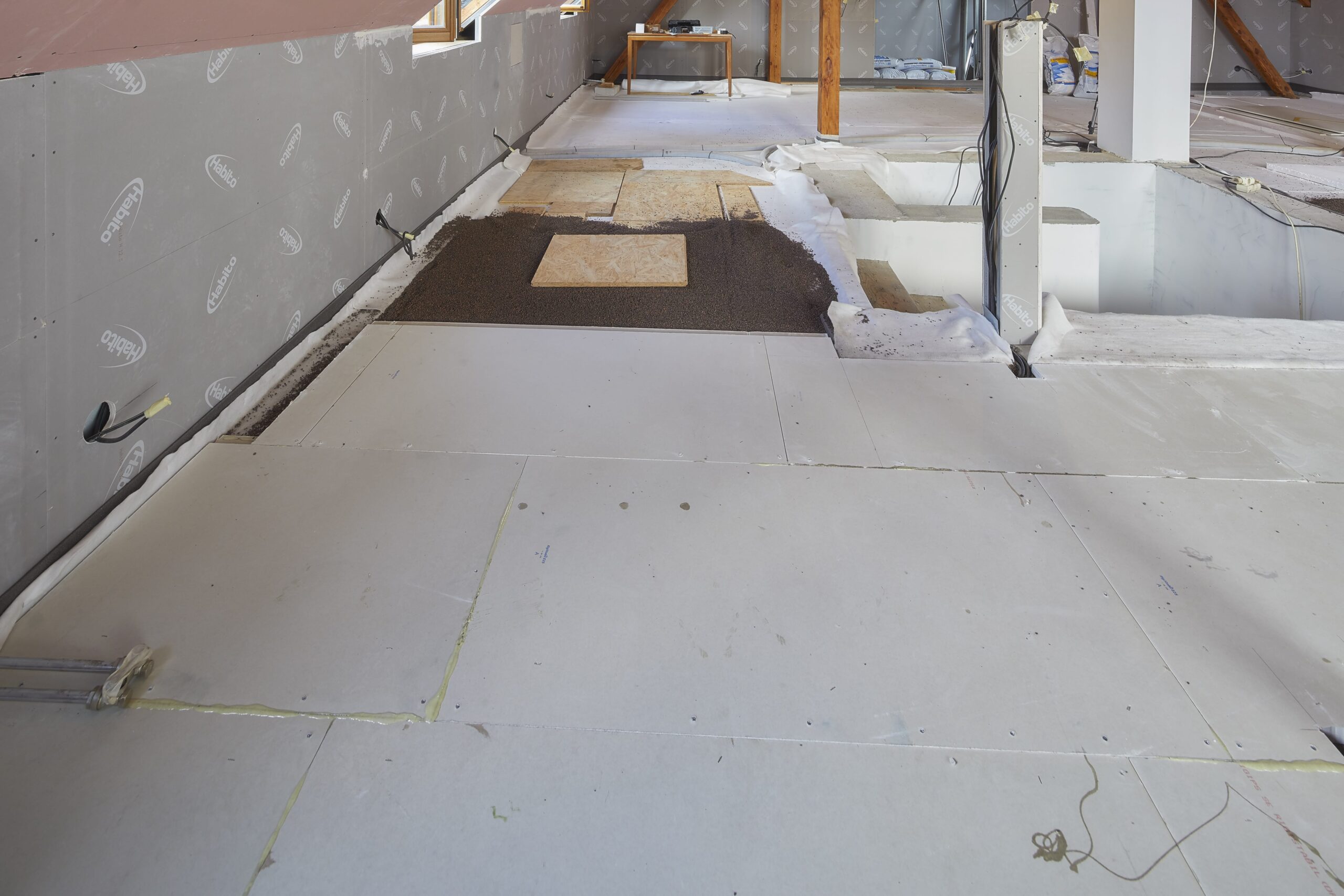

Po ztuhnutí lepidla odřízneme jeho vypěněné části a spáry přebrousíme. V případě, že se chystáme na podlahu položit tenkovrstvé krytiny, přetmelíme hlavy šroubů a spoje (spáry) desek spárovacím tmelem Max a po vyschnutí tmel přebrousíme.
Suché podlahy RigiStabil lze používat ihned po vytvrzení lepidla, pochozí jsou po cca 12-24 hodinách v závislosti na konkrétních podmínkách na stavbě.
POZOR!
1. Podlahová konstrukce musí být po celém obvodu místnosti oddělena od svislých konstrukcí pružným okrajovým páskem. Jeho absence vede k přímému přenosu kročejového hluku z podlahy do stěn a ke zhoršení akustického komfortu.

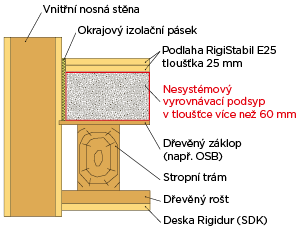

2. Stabilita suché podlahy Rigips je založena na použití systémového suchého vyrovnávacího podsypu s optimalizovanou zrnitostí, která omezuje dodatečné dotvarování pod zatížením. Doporučený rozsah tloušťky podsypu je 10–60 mm. Při aplikaci ve větších tloušťkách dochází ke stlačení a následnému sesedání materiálu, což negativně ovlivňuje rovinnost a únosnost podkladu.

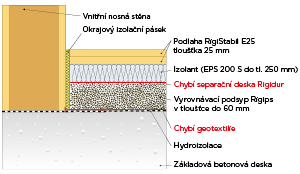

3. Pokud je součástí skladby tepelný nebo akustický izolant, musí být od suchého podsypu oddělen roznášecí deskou. Používají se desky Rigidur o minimální tloušťce 10 mm nebo desky RigiStabil tl. 12,5 mm. Tato vrstva zabraňuje vtlačování zrn podsypu do izolantu a zajišťuje rovnoměrné rozložení zatížení.
4. Mezi hydroizolaci a suchý vyrovnávací podsyp se doporučuje vložit geotextilii, která chrání hydroizolační vrstvu před mechanickým poškozením ostrými zrny podsypu. U stropních konstrukcí s dřevěným záklopem geotextilie zároveň zabraňuje propadávání podsypu pod záklop.
5. U podlahových dílců uložených při stěnách je nutné odříznout přesahující polodrážku. Pokud zůstane zachována, vzniká pod ní dutina, která může při bodovém zatížení, například nábytkem s nožičkami, způsobit deformaci podlahové konstrukce.
6. Při vedení většího množství elektroinstalací v podsypu je nutné kabeláž soustředit do uzavřeného instalačního kastlíku. Mezi horním lícem instalací a spodní stranou podlahových desek Rigidur nebo RigiStabil musí zůstat vrstva podsypu o minimální tloušťce 10 mm, aby byla zachována rovinnost a únosnost podlahy.
Detaily pokládky
Podlaha pode dveřmi
V případě přerušení podlahy v prostoru dveří se podlahové dílce podloží podkladním dřevěným trámkem šířky cca 70 mm, který je uložen na pružné vrstvě (např. mirelon tloušťky 2 mm) a připojen šrouby či sponkami (sponky s pryskyřicí) k podlahovým dílcům jen na jedné straně spáry. Doporučená šířka spáry mezi deskami je 5 mm.
Dilatace podlahy
Pokud jsou v objektu provedeny dilatační spáry, je nutné provést dilataci umožňující příslušné posuvy i v konstrukci podlahy. Dilatační spára se podloží podkladním dřevěným trámkem šířky cca 70 mm, který je uložen na pružné vrstvě (např. mirelon tloušťky 2 mm) a připojen šrouby či sponkami (sponky s pryskyřicí) k podlahovým dílcům jen na jedné straně dilatační spáry. Šířka spáry mezi deskami podle objektové dilatace.
Napojení podlahy na masivní podlahu
U napojení na masivní podlahu se okraj podlahy suché podlahy podloží podkladním dřevěným trámkem šířky cca 70 mm, který je uložen na pružné vrstvě (např. mirelon tloušťky 2 mm) a připojen šrouby či sponkami (sponky s pryskyřicí).
Napojení podlahy k příčce
Pro zabránění přenosu zvuku mezi podlahou a okolními konstrukcemi a pro umožnění dilatace je nutné po celém obvodu místnosti provést volné napojení pomocí pásu z minerální plsti, dřevovláknité desky nebo extrudovaného
polyetylenu tloušťky min. 5 mm.
Text a foto: Rigips
