Mikrorýpadla a minirýpadla

15.11.2011
Letošním stavebním veletrhům v Evropě dominovala stále univerzálněji použitelná hydraulická mikrorýpadla a minirýpadla, která zvládnou terénní a nakládací práce i v nejmenším prostoru.
Přínos „malému“ stavebnictví
Lehké a ekologicky čisté tříválcové diesely, dokonalejší vysokotlaká hydraulika s provozním tlakem až 20 MPa, ovládání joy­stickem, stavitelné pásové podvozky a další pokročilé prvky umožnily vyrábět lehká, na kolech či pásech pojízdná mikrorýpadla a minirýpadla, která racionalizují výstavbu nebo rekonstrukci rodinných domů a menších objektů, zvládnou úpravy terénu, zhospodární výstavbu kanalizací a podzemních sítí a podobně. Ve vývoji na světovém trhu vede zejména Caterpillar, Hitachi, JCB, Komatsu, Kubota, Liebherr, Takeuchi, Terex včetně „našeho“ Bobcatu.

Nejlehčí přívěsná kolová mikrorýpadla, pásová mikrorýpadla a minirýpadla v oboru hmotností od 350 kg do 5 tun umožňují mechanizovat prakticky všechny způsoby úprav terénu a pomáhají při renovaci interiérů v domech a při demoličních pracích. Průjezdní profil pásových mikro a mini rýpadel se podařilo rekordně snížit k 70 cm, takže stroje se sedící obsluhou projedou i dveřmi objektů a dostanou se do jinak strojům nepřístupných prostor. Inteligentní elektronika se u dražších typů stará o vysoce úsporný provoz a chrání je i před stále častějšími krádežemi.

Přívěsná kolová mikrorýpadla se stále častěji užívají k hloubení drážek pro inženýrské sítě, hloubení základů menších objektů, nakládání zeminy na dopravní prostředky i k provádění parkových úprav nových sídlišť. Inovace neberou konce.

Pásová mikrorýpadla v kategorii do 1,2 tun dostala tzv. zasouvací podvozky, průjezdnou šíři stroje sníženou v rekordním případě na 71 cm (projedou i zahradní brankou), mají posuvné nástavce radlic, výložník se otáčí buď v rozsahu 110° nebo i plnou otočí (360°). Mají bezpečnostní rámy a rozvětvená hydraulika umožňuje připojování řady nástrojů, například demoličních kladiv.

Pásová minirýpadla (kategorie od 1,2 do 5,5 tun) přicházejí s tzv. nulovým přesahem zádě, dostávají klimatizované kabiny, ovládání přechází na digitální panel s velkým displejem. Umožňují nastavit až 5 různých průtoků oleje pro přídavná zařízení, rypná síla se zvýšila až k rekordním 50 kN. Caterpillar přichází dokonce s rychloupínacími zařízeními pro výměnu pracovních nástrojů, které jsme představili v Realizacích staveb 2/2011.

Z rozsáhlé nabídky na našem trhu vybíráme značky a typy, které tuto progresi potvrzují.

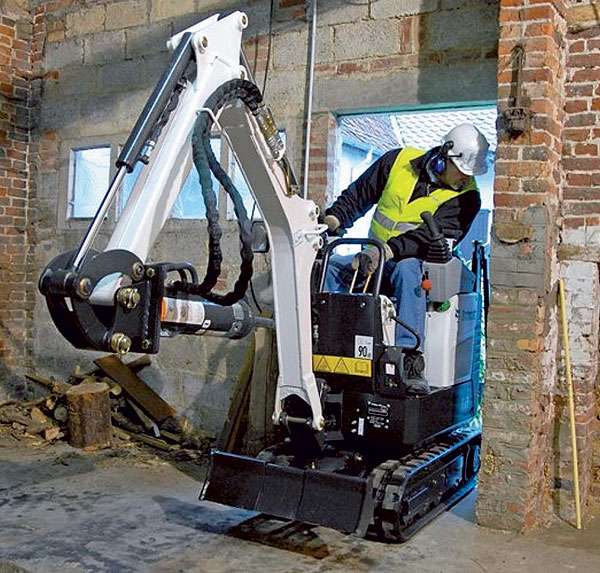

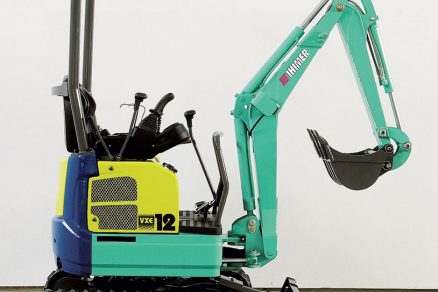

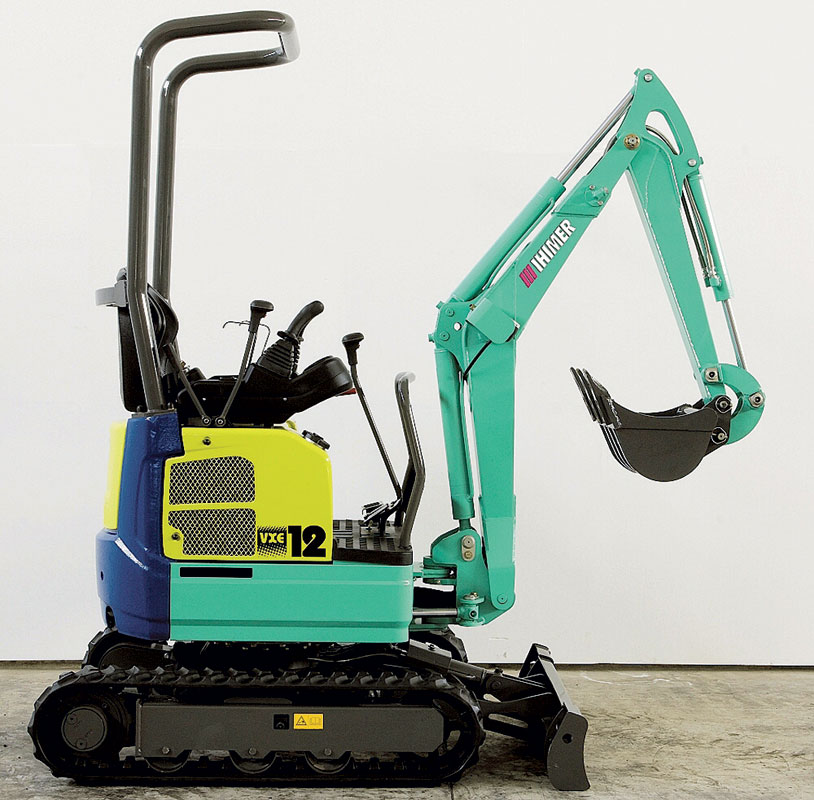

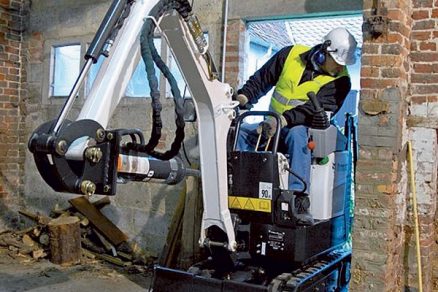

Bobcat E-10 s upnutým hydraulickým bouracím kladivem projíždí dveřmi s pásy zúženými na 71 cm. Půjčovny stavební techniky nabízejí mimo jiné dvourychlostní mikrorýpadlo IHIMER 12-VXE (italsko-japonské konsorcium) poháněné tříválcovým dieselem Yanmar o 9,4 kW a s šířkou pásů 87-113 cm.
-->-->

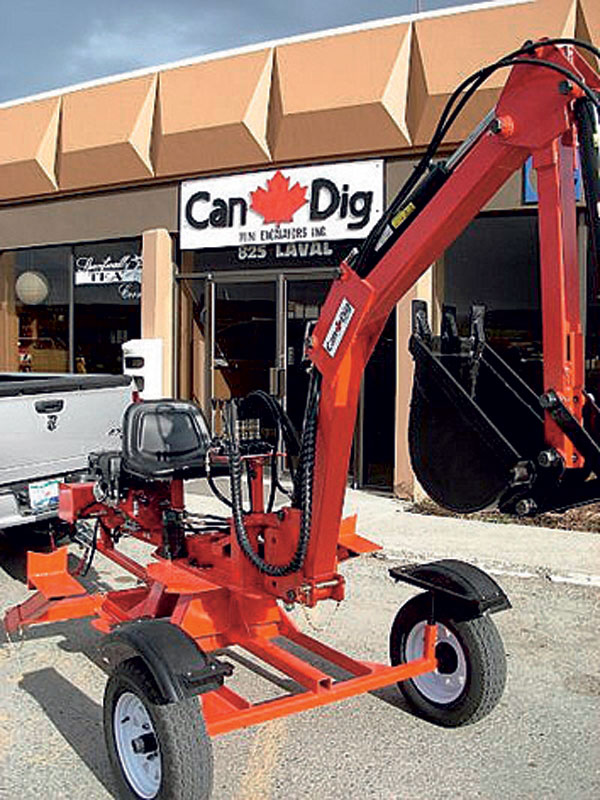

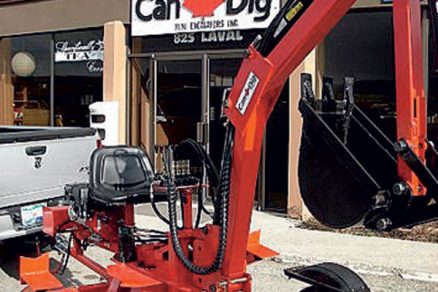

Přívěsná kolová mikrorýpadla Candig
Kanadský výrobce CanDig u nás nabízí lehčí typ CD-11 a výkonnější typ CD-21 poháněné ekologickými čtyřtakty Honda, které lze upravit i na průjezdný profil jen 80 cm. CD-21 s motorem o 10 kW a hmotnosti 545 kg může rýpat drážky do hloubky 2,4 m, rýpací síla se pohybuje kolem 16 kN. Hydraulika umožňuje připojit rototiller, zemní vrták a bourací kladivo.

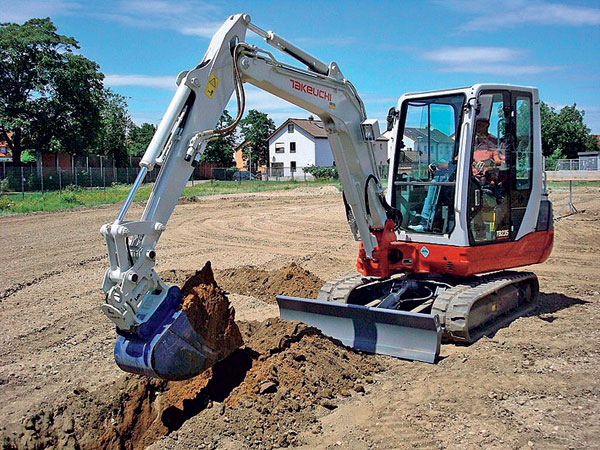

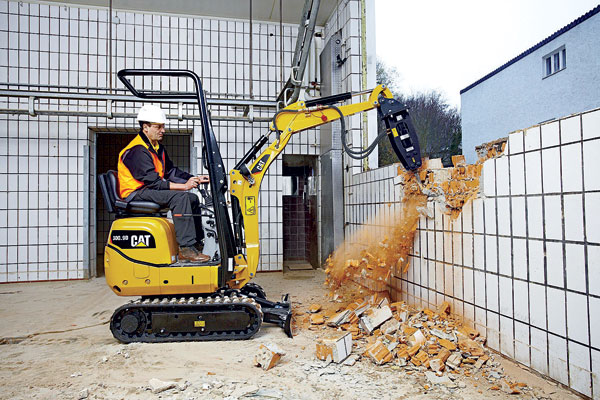

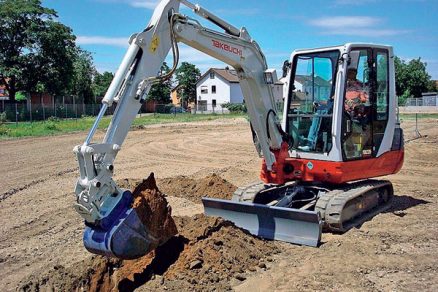

Mikrorýpadlo Caterpillar Cat-300.9 projede se zúženým rozchodem pásů i domovními dveřmi, rychloupínač umožňuje operativně zaměnit lopatu hydraulickým bouracím kladivem. Dvourychlostní minirýpadlo Takeuchi TB228 z nové řady 200 s hmotností 2,8 t poháněné dieselem Yanmar o 18 kW a s tiltrotátorem rozšiřujícím jejich použití.

Pásová mikrorýpadla Bobcat

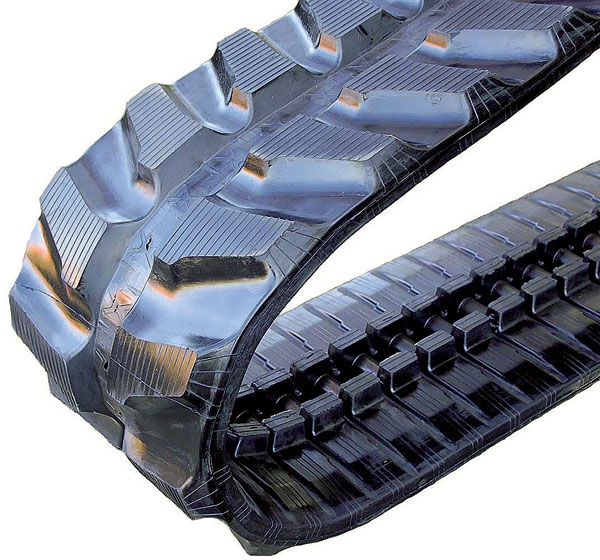

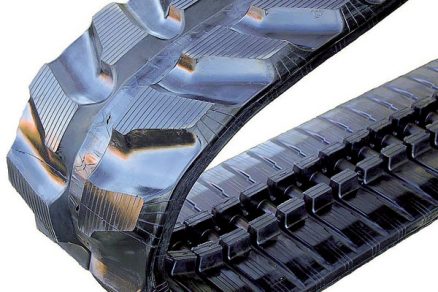

I nejmenší nabízený typ E08 s hmotností 1,13 t poháněný tříválcem Kubota o 7,4 kW vyvine rýpací sílu 8 kN a spodovou lopatou zvládne rýhy do hloubky 1,8 m a nakládání do výšky 2,5 m. Zasouvací podvozek lze stáhnout na šířku 71 cm, při práci rozšířit na 100 cm. Asymetrické gumové pásy šíře 18 cm zdolají bez potíží stoupání 25°. Odklápěcí kapota motoru umožňuje přístup k servisním bodům hydrauliky. Na hydrauliku lze napojit bourací kladivo. Stroj s otočí 140° pojíždí rychlostí 2,1 km/h. O něco těžší model E10 s hmotností 1,176 kg a nulovým přesahem zadní části má dvě rychlosti pojezdu a pokročilé ovládání joystiky, což je u strojů této kategorie jinak výjimečné. Hadice hydrauliky jsou důsledně chráněny před poškozením uložením v konstrukci ramene a výložníku.


Nejmenší Caterpillar Cat-300.9 D
Svoje první mikrorýpadlo představil největ­ší světový výrobce minirýpadel Caterpillar vůbec poprvé na brněnském stavebním vele­trhu IBF 2011. Pásový stroj s hmotností 985 kg poháněný vodou chlazeným tříválcovým dieselem o výkonu 13,7 kW může stáhnout pryžové pásy na průjezdnou šířku 73 cm. Dvoucestá hydraulika mu dává rýpací sílu až 8,9 kN, což umožňuje hloubení rýh do 1,8 m. Při slavnostní křtu ho dokázala bez problému v exhibici Phoenix-Zeppelin díky joystickům řídit pozvaná Martina Sáblíková. Stroj s kompaktním poloměrem a vylepšenými upínacími systémy dalšího nářadí začal vyrá­bět závod Wacker/Neuson v rakouském Linci.

Minirýpadla kompaktních rozměrů

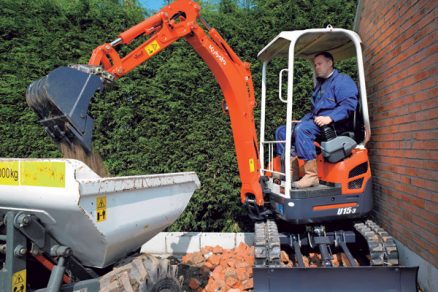

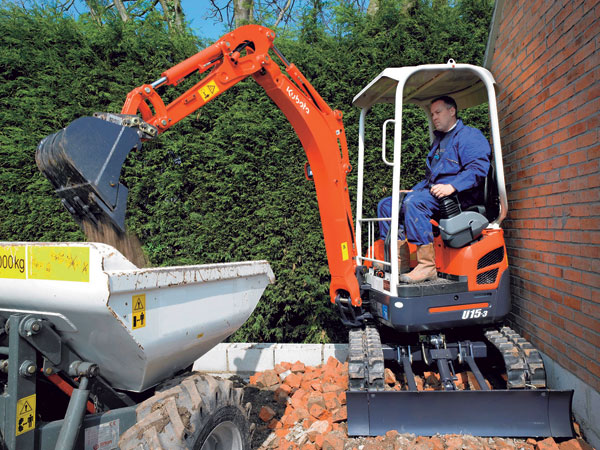

Základní vývojářskou filozofií nové generace letošních minirýpadel je dosáhnout minimálního přesahu zádě a kompaktních rozměrů při vylepšení rypných sil a výkonů. Minirýpadla do 3 t hmotnosti poháněná obvykle diesely s výkonem do 20 kW jsou vybavena hydraulicky roztažitelnými podvozky a skládatelnou přední radlicí, aby prošla zúženými prostory i kolem jednoho metru. Úhlové výložníky umožňují natočení podkopových nástrojů o 110 až 140° a mohou pracovat v bezprostřední blízkosti stěn a překážek. Jsou vybavována jednoduchou, ale prostornou klimatizovanou kabinou s posuvnými dveřmi s výborným výhledem a většinou již jen joystickovým ovládáním. Kubota, která údajně prodala již 350 tisíc mikrorýpadel, je vybavuje třemi typy elektronické inteligence:
  • automatickým snižováním otáček do volnoběhu, pokud stroj nepracuje déle jak 4 sekundy,
  • snižováním rychlosti v závislosti na odporu pojezdu (tzv. auto-shift),
  • usnadněním údržby – zejména výměny hydraulických, motorových a palivových filtrů, kterou je nutno provádět až po 500 motohodinách.

Dražší stroje jsou vybavovány až pětikaná­lovou hydraulikou, což umožňuje připojení různých přídavných zařízení. Nový typ čerpa­del s proměnlivým průtokem snižuje spotře­bu paliva oproti starším generacím až o 30 %.

Trend směřuje k automatickému upínání výměnných nástrojů, mezi které se zařazují hydraulická nebo pneumatická kladiva, nůžky, drapáky, vrtáky, magnety, závěsy a transportní nástavce.

TEXT: Ing. Jan Tůma
FOTO: archiv autora

Autor je dlouholetým odborníkem na stavební techniku a nářadí. Je autorem řady odborných publikací a článků.

Článek byl uveřejněn v časopisu Realizace staveb.
