Podlahové vytápění – nopový system

Podlahové vytápění – nopový system

Teplovodní podlahové vytápění je možné ukládat několika způsoby. Jedním z nich je nopový systém, při němž se trubky kladou v přesně definovaných rozestupech podle projektu. Nopový prvek s polystyrenovou nopovou fólií a dvojvrstvovou EPS (expandovanou polystyrenovou pěnou) umožňuje pravoúhlé a diagonální uložení. Dvouvrstvá polystyrenová konstrukce nopů (nahoře tvrdé a dole měkké) je pochozí a dosahuje normou požadované zvukově- a tepelněizolační hodnoty.

Před uložením nopového prvku se podél všech svislých hraničních prvků, jako jsou stěny, schodiště, sloupy, pilíře a podobně, nainstaluje boční izolační pás. Natavená ­PE-fólie optimálně pokryje oblast boční spáry mezi okrajovým izolačním pásem a nopovým prvkem, čímž se zabrání vniknutí potěru, jakož i vzniku akustických a tepelných mostů. Nopový prvek je vyroben s oboustranným přesahem fólie, který zabezpečuje, aby nopy do sebe ve dvou řadách zapadaly. Při kladení ke stěně je třeba tento přesah fólie odřezat až po tepelnou izolaci. Nopový prvek ořezaný do správného tvaru je třeba přiložit pod fólii okrajového izolačního pásu ke stěně.

Další nopový prvek je třeba přiložit tak, aby fóliový přesah zapadl do už položeného prvku (zabrání se vzniku akustických a tepelných mostů). Takto vytvořená styková plocha je ideální pod nivelizační potěr. Poslední prvek v řadě je třeba ořezat v místě rohu na požadovanou délku. Další nopové prvky je potřebné klást s posunutými spárami. U dvouvrstvého kladení (izolační deska a nopový prvek) je třeba dbát na to, aby se horní vrstva kladla vůči spodní se spárovým posunem. Přesahující nopy uloženého nopového prvku je potřebné dobře zatlačit nohama. Po položení nopových prvků se fólie okrajového izolačního pásu zatlačí kruhovým PE-profilem do nopů. Je třeba dohlédnout na to, aby se ukládal bez pnutí. Toto řešení je vhodné i při použití nivelizačního potěru. Speciální geometrie nopových prvků a jejich uspořádání na celém prvku tvoří základ na kladení systémových vytápěcích trubek s rozměrem 16 × 2 mm, resp. 17 × 2 mm. Možné je i úhlopříčné kladení systémových trubek bez dodatečné pomůcky. Takto lze vyřešit i komplikované půdorysy.

Systémová vytápěcí trubka se bez použití dalších nástrojů zatlačí nohou mezi nopy. Dosednutí trubky na správné místo je díky konstrukci nopů slyšitelné. Vytápění je možné instalovat i při nízkých teplotách. K překlenutí oblasti dveří mezi dvěma místnostmi se použije vyrovnávací nopový prvek ve spojení s vyrovnávací nopovou fólií. Montáž dilatačních profilů se realizuje na místech určených v projektu. Pomocí vodicích oblouků se dají systémové trubky přesměrovat do oblasti stropů, stěn nebo rozdělovače. Skříňka rozdělovače se může namontovat na omítku nebo pod ní. Připojovací nopový prvek umožňuje nekomplikované přizpůsobení odstupu kladení v oblasti rozvaděče.

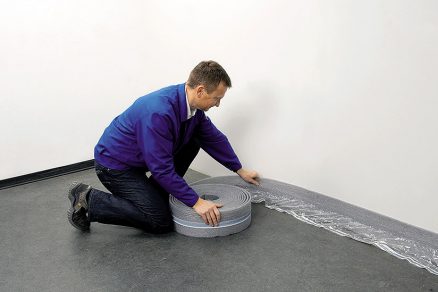

1. Okrajový izolační pás
Před uložením nopového prvku se podél všech svislých hraničních prvků, jako jsou stěny, schodiště, sloupy, pilíře a podobně, nainstaluje boční izolační pás. Natavená PE-fólie optimálně pokryje oblast boční spáry mezi okrajovým izolačním pásem a nopovým prvkem, čímž se zabrání vniknutí potěru.

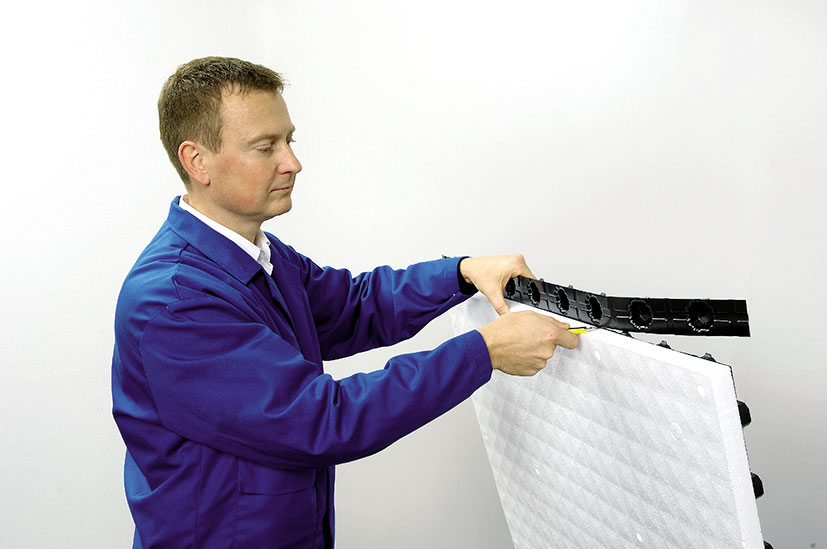

2. Ořezání fóliového přesahu
Nopový prvek je vyroben s oboustranným přesahem fólie, který zabezpečuje, aby nopy do sebe ve dvou řadách zapadaly. Při ukládání při stěně je třeba tento přesah fólie odřezat až po tepelnou izolaci.

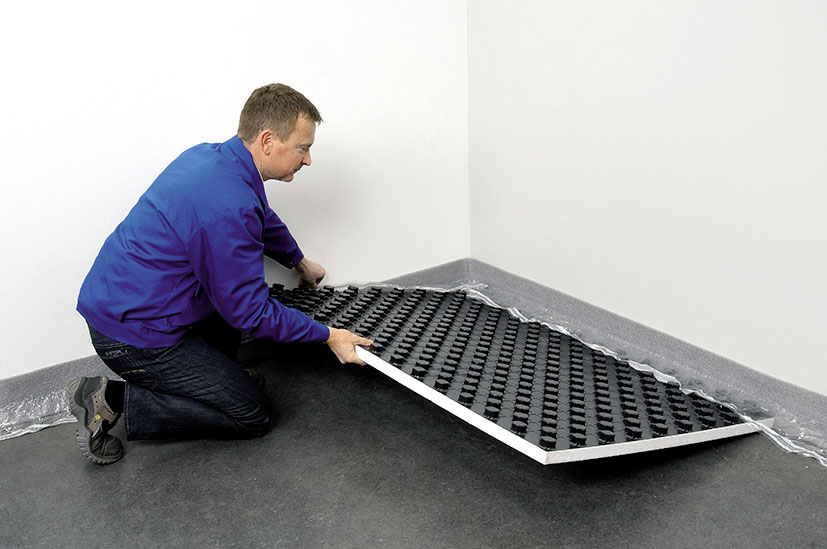

3. Uložení nopového prvku
Nopový prvek ořezaný do správného tvaru se uloží pod fólii okrajového izolačního pásu těsně ke stěně.

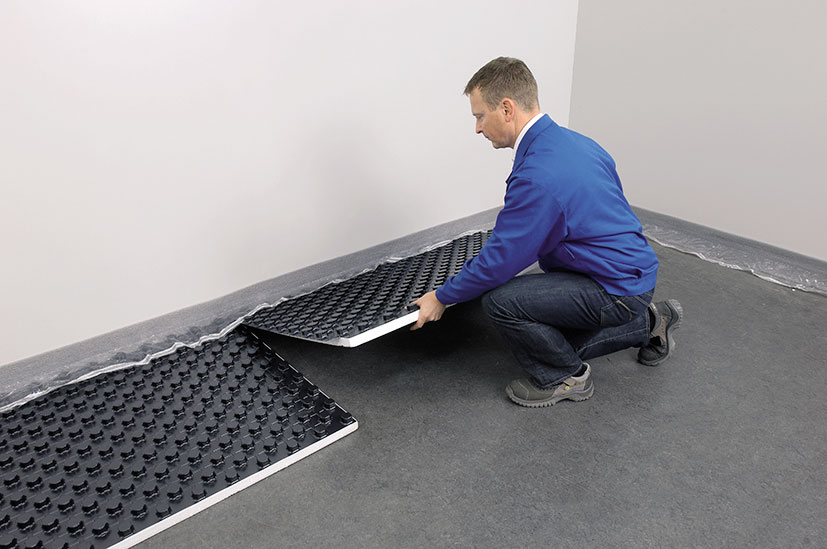

4. Spojování nopových prvků
Další nopový prvek se přiloží tak, aby fóliový přesah na stykové straně zapadl do už položeného prvku (zabrání se vzniku akustických a tepelných mostů).

5. Nopový prvek v rohu
Poslední prvek v řadě v místě rohu se ořeže na požadovanou délku. Další nopové prvky se kladou s posunutými spárami. U dvouvrstvého kladení (izolační deska a nopový prvek) je třeba dbát na to, aby byla horní vrstva kladena vůči spodní se spárovým posunem.

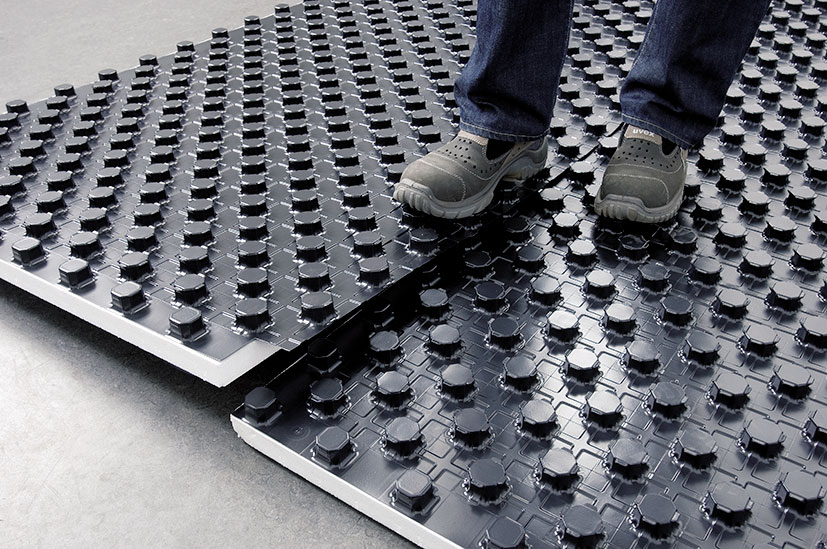

6. Zatlačení přesahů
Přesahující nopy uloženého nopového prvku je nutné dobře zatlačit nohama.

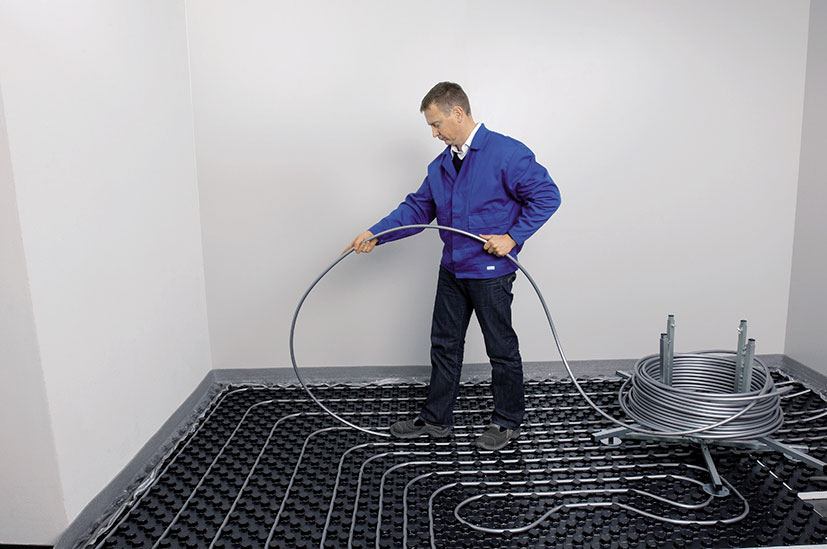

7. Vytápěcí trubky
Vytápěcí trubky se položí na nopové prvky v minimálních doporučených vzdálenostech.

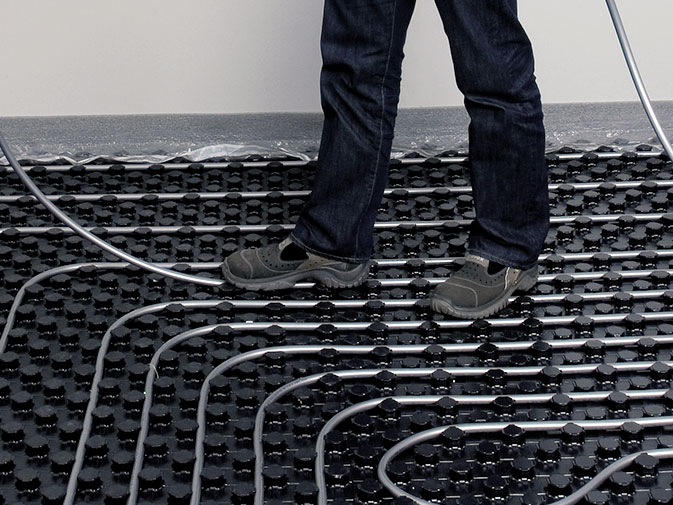

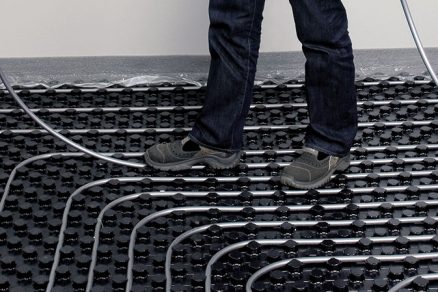

8. Zatlačení trubek mezi nopy
Systémová vytápěcí trubka se bez použití dalších nástrojů zatlačí nohou mezi nopy. Dosednutí trubky na správné místo je díky konstrukci nopů slyšitelné.

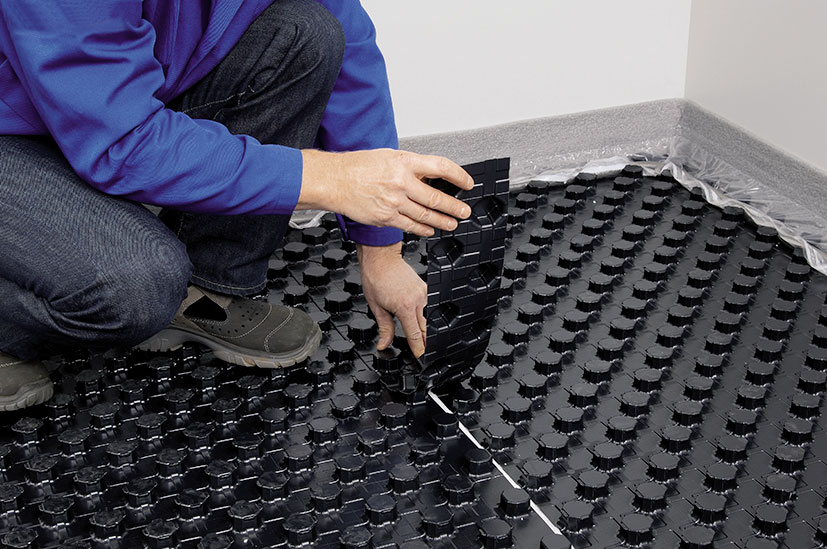

9. Montáž dilatačního profilu
K překlenutí oblasti dveří mezi dvěma místnostmi se použije vyrovnávací nopový prvek ve spojení s vyrovnávací nopovou fólií.

Informace o systému

– Systémová deska NM 50/30 (kupolový, tzv. nopový prvek) – z expandované polystyrenové pěny EPS-DES, sg/30-2 mm; nopový prvek s polystyrenovou nopovou fólií a dvouvrstvovou EPS; efektivní celková plocha: 1,26 m2, tepelný odpor: 0,75 (m2 . K)/W, pravoúhlé vzdálenosti kladení: 50/100/150/200/250/300 mm, max. provozní zatížení: 5 kN/m2.

Co budete potřebovat

  • Nopový prvek: Systémová deska NM 50/30, rozměry: 1 450 × 950 × 50 mm, celková výška: 50 mm, výška izolace: 30 mm, výška nopů: 20 mm, dodávaná jednotka: 8 ks/efektivní celková plocha 10,08 m2
  • Připojovací prvek : Připojovací prvek NM 50/30, rozměry: 1 000 × 500 × 30 mm, efektivní plocha uložení: 0,5 m2, dodávaná jednotka 10 ks / efektivní celková plocha 5 m2
  • Vyrovnávací nopový prvek NM 50/30, rozměry: 1 000 × 250 × 50 mm, dodávaná jednotka 10 ks
  • Vyrovnávací nopová fólie, rozměry: 1 000 × 250 × 50 mm, dodávaná jednotka 10 ks
  • Upevňovací pás, rozměry: 1 000 × 250 × 50 mm, dodávaná jednotka 10 ks
  • Systémová trubka (16 × 2 mm) např. pětivrstvá trubka PEXc, max. provozní tlak: 6 bar, max. provozní teplota: 95 °C, rozměry: 16 × 200 × 200 nebo 600 m, ks (200 m)
  • Šroubení se svěrným kroužkem, mosaz, 16 × 2 mm
  • Spojka
  • Ochranná trubka, 25 m
  • Okrajový izolační pás 150 mm Standard, výška: 150 mm, tloušťka: 8 mm, role 25 m nebo Okrajový izolační pás 150 mm pro tekutý potěr, výška: 150 mm, tloušťka: 8 mm, role 25 m
  • Koleno vedení trubek 25/29 na 90° zahnutí trubek v oblasti stěn, stropů a rozdělovače,
  • Dilatační profil, délka: 1 800 mm, výška: 100 mm, tloušťka: 10 mm
  • Regulátor na nastavení konstantní teploty s čerpadlem Wilo Yonos Para 230 V/50 Hz, šířka: 230 mm
  • Rozdělovač s průtokoměrem (pro 3 až 12 okruhů), pro 3 okruhy, mosaz nebo nerez
  • Kruhový kohoutek G 1 vnitřní/vnitřní závit, poniklovaná mosaz, délka: 69 mm
  • Kruhový kohoutek G 1 vnitřní/vnější závit, poniklovaná mosaz, délka: 69 mm
  • Skříňka – podomítková montážní výška: 690–790 mm, montážní ­hloubka: 110–160 mm, šířka: 530, 680, 830, 1 030, 1 130 mm

nebo

  • Skříňka – nadomítková montážní výška: 640 mm, montážní hloubka: 130 mm, šířka: 530, 680, 830, 1 030, 1 130 mm
  • Zónová regulace podlahového vytápění
  • Nářadí a pomůcky: montážní přístroj Tacker, skládací odvíječka, odvíječka na vytápěcí potrubí systému Vitoset 16 × 2 mm, lepicí páska PVC, ruční odvíječ na lepicí pásku, profilové kleště na dilatační spáry, nůžky na stříhání trubek pro výhřevné trubky systému Vitoset 16 × 2 mm, kalibrovač typu 165, úchytka na kalibrovač 14 až 50 mm

TEXT + FOTO: Viessmann

Článek byl uveřejněn v časopisu TZB HAUSTECHNIK.
