Podhled se skrytou závěsnou konstrukcí

Podhled se skrytou závěsnou konstrukcí

Pro speciální řešení, u nichž je problém se zavěšením kazetové podhledové konstrukce z důvodu vedení různých instalací ve stropě, například vzduchotechniky, elektroinstalace a podobně, je vhodné použít dvojúrovňový kazetový závěsný systém.

Systém se skládá z profilu, který slouží jako primární i jako sekundární, a spojky k zabezpečení pevnosti, stability a pravoúhlosti spojů.

Co budete potrebovat

Skrytá závěsná konstrukce na kazety s hranou D1 (rošt 600 × 600 mm)
Profil  QL 24/38 Cross-Lock Unipro, tloušťka 0,4 mm, délka 3 600 mm, balík 20 ks

Křížová spojka
Cross-Lock GS
balík 100 ks

Nářadí
montážní kleště
magnetická vodováha
přestřihovací nůžky
metr
odlamovací nůž
akumulační šroubovák

Informace o materiálu:

Dvojúrovňový kazetový závěsný systém určený především k montáži sádrokartonových kazet se skrytou hranou a lamelových systémů.

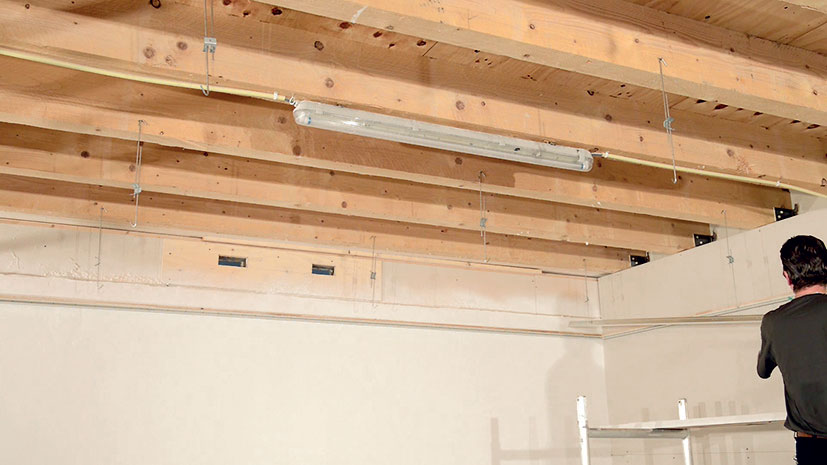

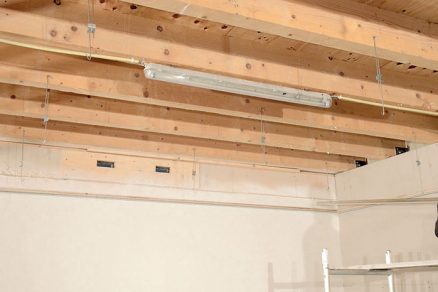

01 | Montáž obvodových profilů
Podle vynesené roviny se na stěny upevní obvodový profil. Ten se kotví plastovými natloukacími rozpěrkami, případně jinými vhodnými připevňovacími prostředky podle druhu obvodových konstrukcí. V pravo­úhlých koutech a rozích se zastřihnou obvodové profily pod úhlem 45°.

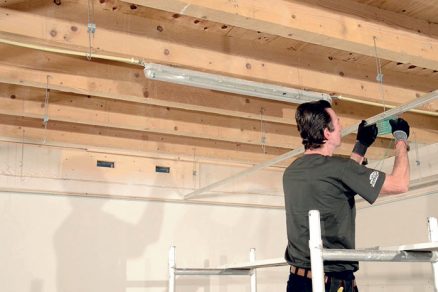

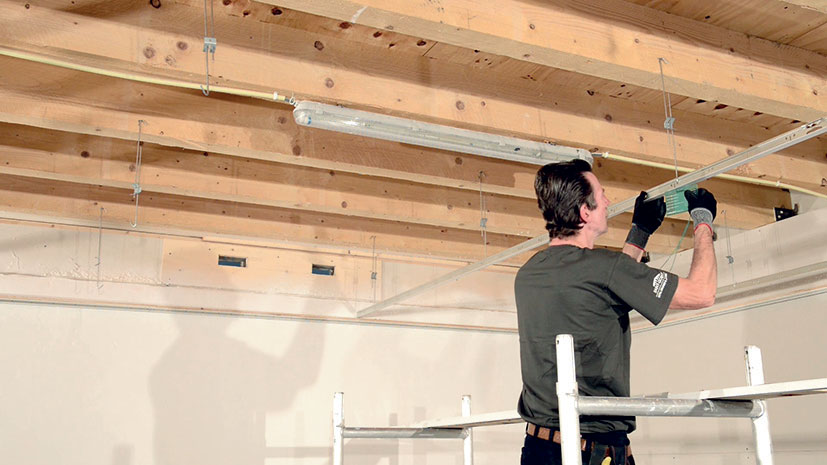

02 | Montáž primárních profilů
Po vyměření podhledu, montáži obvodových profilů a montáži závěsů se montuje primární profil.

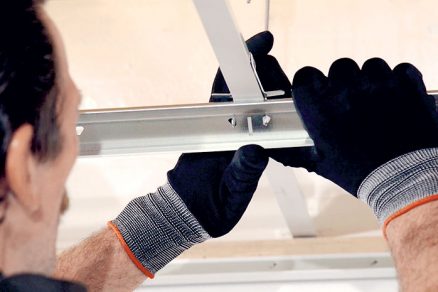

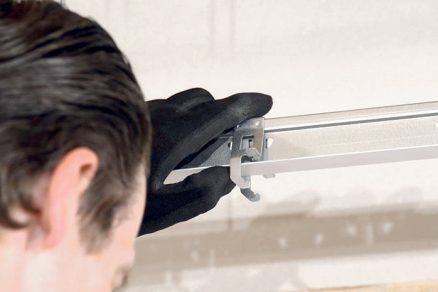

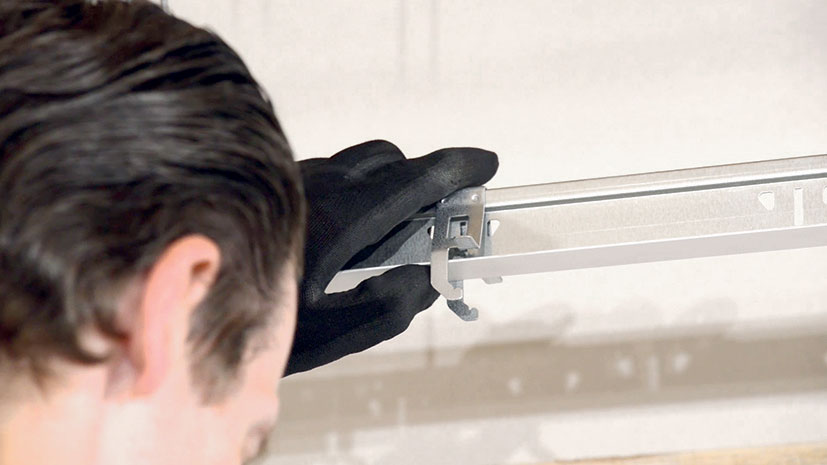

03 | Montáž spojky
Na příslušných místech se podle velikosti kazet na primární profily osadí křížové spojky (optimální poloha je vedle závěsu).

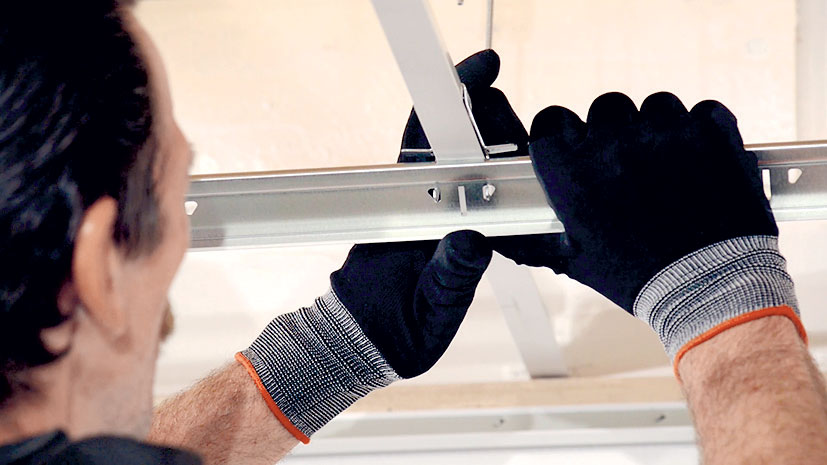

04 | Montáž sekundárních profilů
Do spojek se následně vloží sekundární profily ve vzájemné vzdálenosti 600 mm.

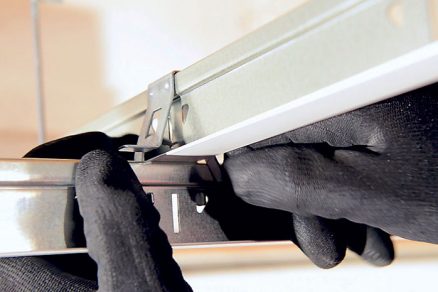

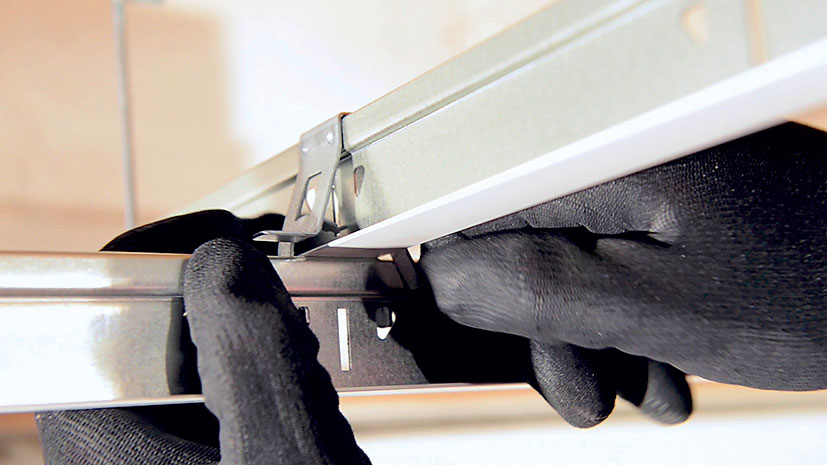

05 | Zajištění sekundárních profilů
Po zavěšení sekundárních profilů je nutné zajistit je ohnutím zajišťovacích ramínek křížových spojek do svislé polohy.

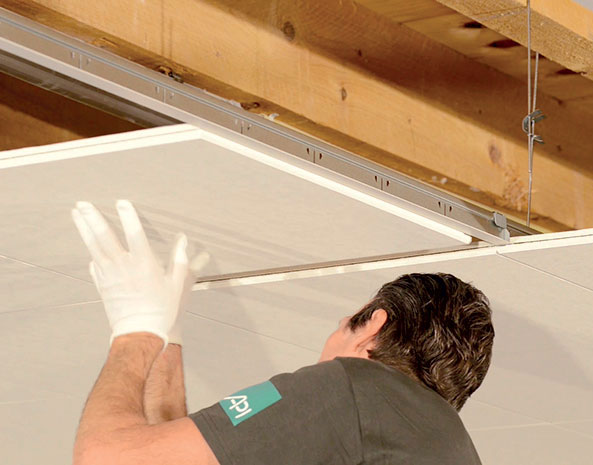

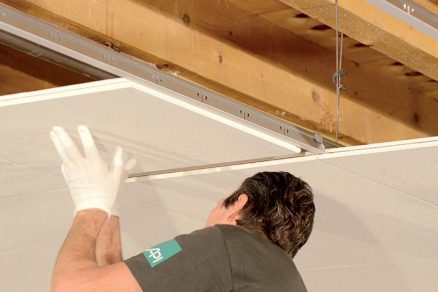

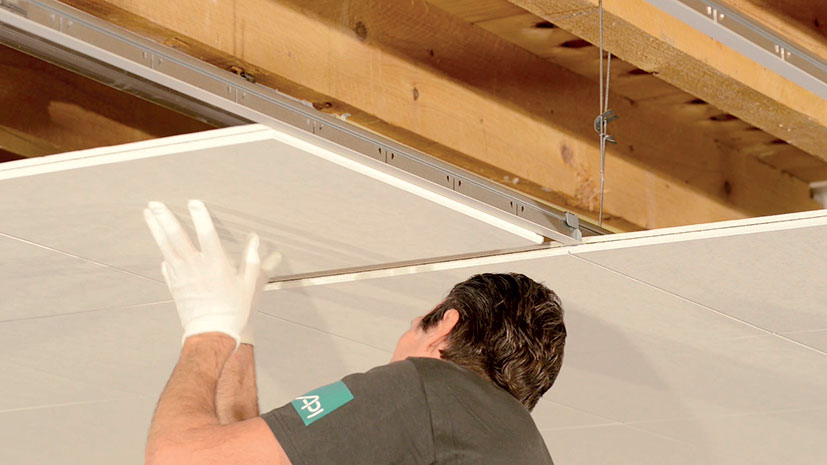

06 | Vložení kazet
Po dokončení montáže nosné dvojúrovňové konstrukce z T-profilů se vkládají jednotlivé kazety podhledu. Optimální postup montáže je od kraje místnosti. Směr vkládání jednotlivých kazet je kolmý na směr sekundárních (spodních) T-profilů.

Přizpůsobení rozestupů

Díky dvojúrovňové konstrukci je možné přizpůsobit rozestup nosných (primárních) profilů a závěsných bodů tak, aby bylo zatížení podhledu rovnoměrně rozloženo i v případě, že se dodatečně zvýší.

TEXT + foto: Rigips

Článek byl uveřejněn v časopisu Realizace staveb.
