Větrací prvky pro dostatečné odvětrání strěchy

Větrací prvky pro dostatečné odvětrání strěchy

Aby mohla střecha správně fungovat, musí dostatečně větrat. Zejména je nutné zabránit průniku vodních par vznikajících při užívání domu (praní, vaření apod.) do konstrukce střechy a jejich kondenzaci. Tyto páry totiž negativně působí na jednotlivé prvky konstrukce střechy, které pak degradují, což má vliv na snížení životnosti a funkčnosti střešního pláště.

U neobytného podkroví je větrání jednoduché, protože jako odvětrávaná mezera působí celý prostor půdy. U zateplené střechy, kde je podkroví obytné, musí odvětrání zajistit skladba pláště střechy. Podle toho, zdali jde o dvouplášťovou nebo tříplášťovou střechu, proudí vzduch jednou nebo dvěma vzduchovými mezerami a odvádí tak vlhkost mimo střešní plášť. Samotné odvětrání pak umožňují otvory ve větracím pásu hřebene a nároží střechy (Obr. 1), větrací tašky, které se kladou ve druhé řadě pod hřebenem, a také větrací mřížky nebo ochranné pásy na okapové hraně střechy. Odvětrání prostoru pod střechou pak zajistí speciální odvětrávací sety s komínky, jež odvedou výpary z digestoří, WC, koupelen nebo kotlů nad střešní krytinu. Pro odvětrávání střešního pláště nebo celého půdního prostoru, ale také WC, koupelen, sklepních prostor a prostor bez oken se hodí ventilační turbíny.

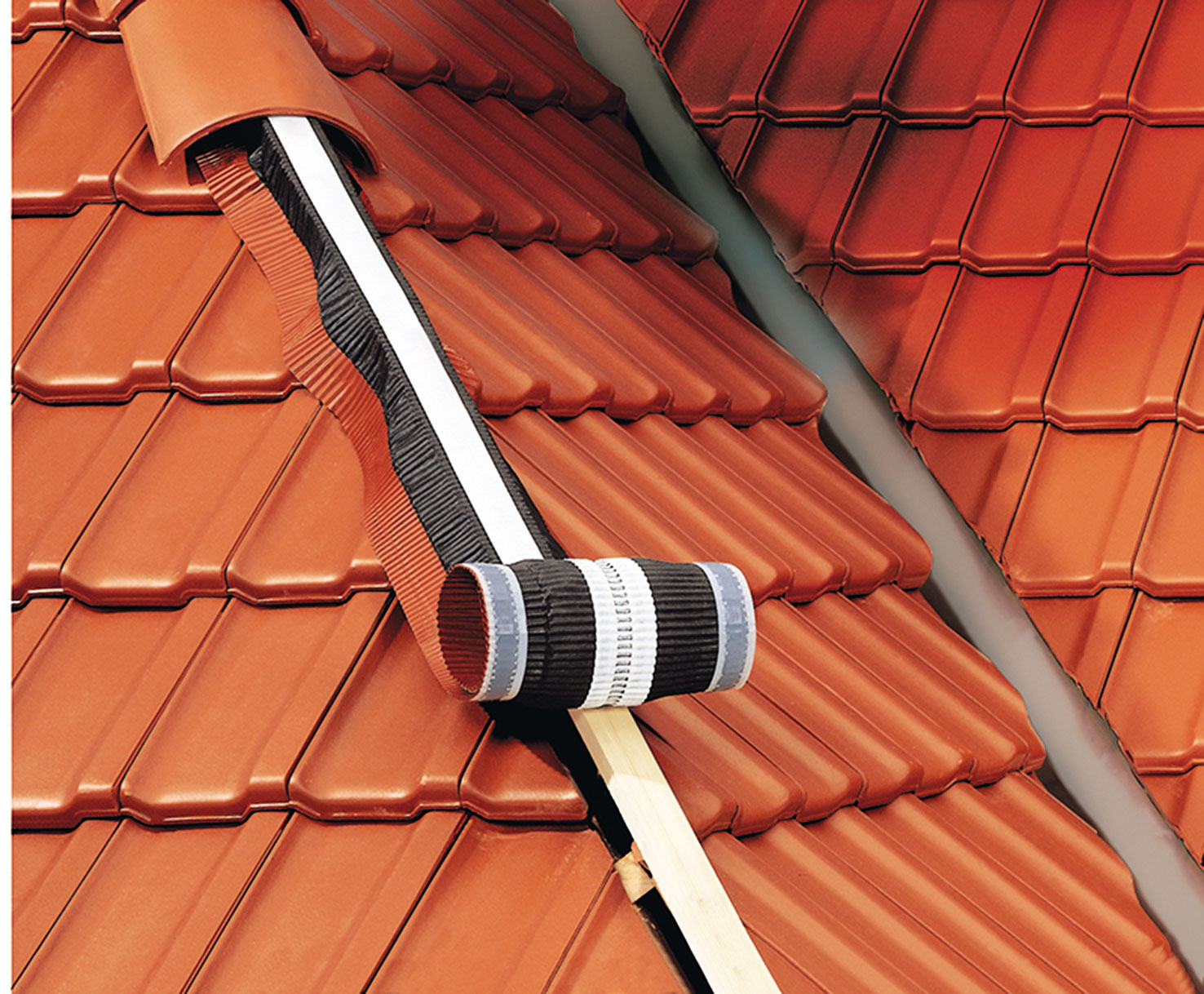

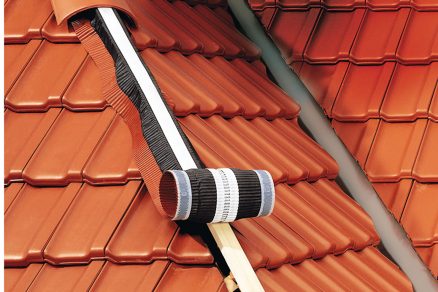

Obr. 1

Obr. 1

Odvětrání v hřebeni a nároží

Hliníkové větrací pásy hřebene a nároží se kladou na střešní lať hřebenovou nebo nárožní, přičemž střed pásu musí být na středu latě. Následně se musí větrací pás k lati připevnit, např. příchytkami nebo hřebíky. Boční části se vyhladí směrem dolů. Po realizaci krytiny na hřebeni střechy i nároží se na boku hřeben uzavře speciální perforovanou uzávěrou hřebene. Lze se setkat s variantou jak z PVC, tak z hliníku. Kromě hliníkových větracích pásů hřebene jsou k dispozici také větrací pásy s kartáčovou lištou  (Obr. 2). Ty jsou k dispozici ve variantě s kartáčovou lištou 60 mm a 75 mm (volba typu dle sklonu střechy a použité střešní krytiny). Tyto pásy se používají při pokládce hřebene a nároží na sucho. Montáž je obdobná jako u hliníkových pásů, upevňují se vruty nebo příchytkami na hřebenovou lať.

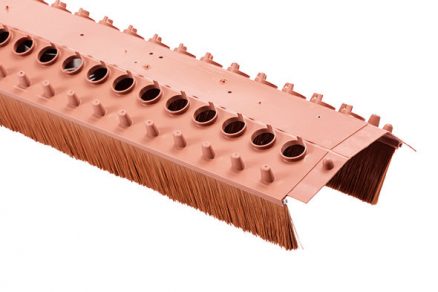

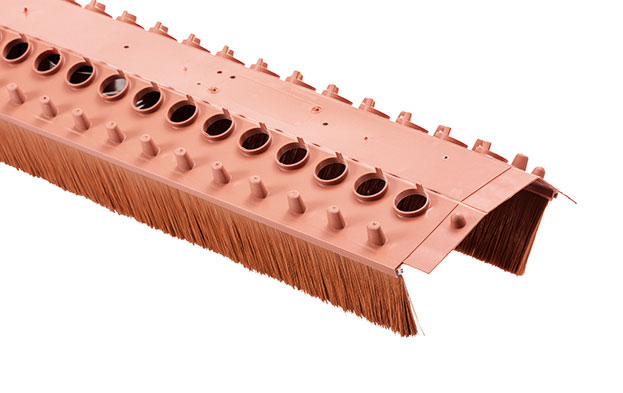

Obr. 2 Intenzivní větrání hřebene a nároží zajistí větrací pásy s kartáčem, například Univerzál z nabídky HPI-CZ. Větrací pás Univerzál s průřezem větrání 130 cm2/m má nosnou šířku 180 mm a délku 1000 mm. Používá se především pro skládané krytiny, betonové nebo pálené. Nabídka HPI-CZ zahrnuje také větrací pás Univerzál šíře  220 mm, určený pro široké typy hřebenáčů.

Obr. 2 Intenzivní větrání hřebene a nároží zajistí větrací pásy s kartáčem, například Univerzál z nabídky HPI-CZ. Větrací pás Univerzál s průřezem větrání 130 cm2/m má nosnou šířku 180 mm a délku 1000 mm. Používá se především pro skládané krytiny, betonové nebo pálené. Nabídka HPI-CZ zahrnuje také větrací pás Univerzál šíře 220 mm, určený pro široké typy hřebenáčů.

Větrací tašky

Větrací tašky nabízí téměř každý výrobce betonové nebo pálené střešní krytiny. Specifické jsou z tohoto pohledu střechy pokrývané různými druhy bitumenových šindelů a vláknocementových krytin. V tomto případě se používají speciální odvětrávací tvarovky pro tento typ střech. Větrací hlavice pro vláknocementové krytiny a šindel z nabídky HPI-CZ jsou vyrobeny z tuhého a houževnatého plastu (polymer ABS), který je velmi odolný proti nízkým i vysokým teplotám, málo nasákavý, zdravotně nezávadný (Obr. 3). Tyto hlavice mají vysokou odolnost vůči UV záření.

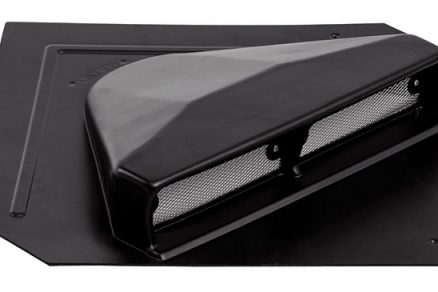

Obr. 3 Odvětrávací tvarovka HPI T5 s aluminiovou mřížkou je určena pro krytinu eternit, capacco, cembrit, beronit i pro jiné typy krytin. Je navržena k odvětrání dvouplášťových šikmých střech.

Obr. 3 Odvětrávací tvarovka HPI T5 s aluminiovou mřížkou je určena pro krytinu eternit, capacco, cembrit, beronit i pro jiné typy krytin. Je navržena k odvětrání dvouplášťových šikmých střech.

Větrání u okapové hrany

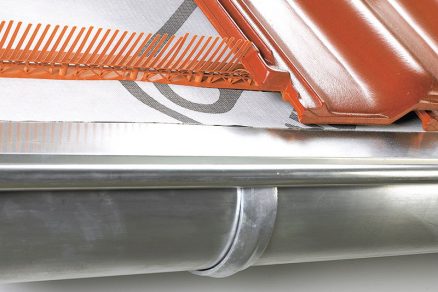

Pro řešení odvětrání okapové hrany se používají větrací mřížky ve tvaru hřebene (Obr. 4) spolu s ochrannými pásy proti ptákům. Ochranné pásy proti ptákům jsou vyrobeny z PVC, přírodního nebo barveného.

Obr. 4

Obr. 4

Odvětrávací komínky vyvedou výpary z kanalizace i digestoře

Odvětrávací sety se postarají o odvod vlhkosti ze skladby střechy nebo odvod vzduchu z napojeného systému (kanalizace, digestoře, WC, koupelna, kotel). Jsou tvořeny prostupovými taškami, odvětrávacím komínkem a příslušným spojovacím materiálem. Dle cílových parametrů si lze vybrat jednotlivé části – prostupovou tašku podle typu střešní krytiny konkrétního výrobce, odvětrávací komínek, resp. rouru, potřebné délky a průměru 100 a 125 mm. Kromě toho jsou v nabídce také speciální plastové odvětrávací sety pro plastové odvětrávací sety pro plechové krytiny mají průměr komínku 110 mm a 150 mm. Prostupová taška, odvětrávací komínek i spojovací materiál jsou vyrobeny z barevného PVC s vysokou odolností vůči povětrnostním vlivům (Obr. 5).

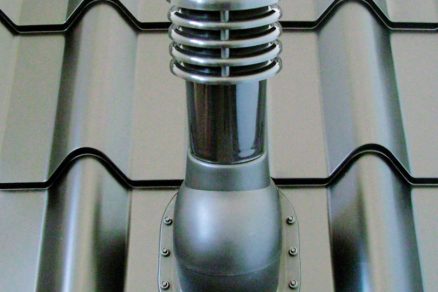

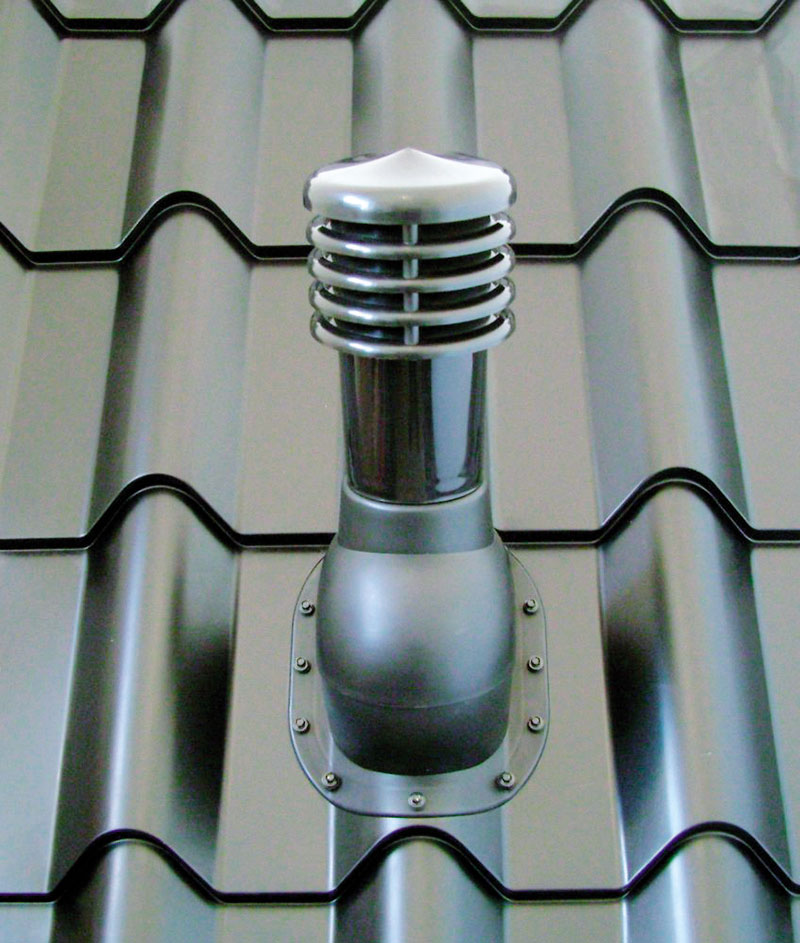

Obr. 5 Odvárací set pro plechové krytiny lze zakoupit ve třech barvách – cihlově červené, tmavě hnědé a antracitové. Podle konkrétního typu plechové krytiny si zákazník zvolí mezi nízkým, vysokým a nejvyšším profilem. Obdobně nabízí HPI-CZ také řešení o průměru 150 mm pro betonové a pálené střešní krytiny, bobrovku i břidlici.

Obr. 5 Odvárací set pro plechové krytiny lze zakoupit ve třech barvách – cihlově červené, tmavě hnědé a antracitové. Podle konkrétního typu plechové krytiny si zákazník zvolí mezi nízkým, vysokým a nejvyšším profilem. Obdobně nabízí HPI-CZ také řešení o průměru 150 mm pro betonové a pálené střešní krytiny, bobrovku i břidlici.

Ventilační turbíny odvětrají i prostory bez oken

Ventilační turbíny dokážou odvětrat velké množství vzduchu, například ze střešního pláště nebo z celého půdního prostoru, a to i bez elektrického proudu. Jsou vhodné pro šikmé i ploché střechy. Během celého dne průběžně odvětrávají půdní prostor, přitom brání vniknutí vlhkosti do střešní konstrukce, čímž se prodlouží její životnost. V letních měsících naopak ventilační turbíny zamezí přehřátí střešního pláště, snižují tepelnou zátěž celého domu a vytvoří nesrovnatelně komfortnější prostředí v domě. Instalací na ventilační potrubí lze pomocí turbín odvětrávat například sklepní prostory, prostory bez oken, ale i WC či koupelny.

Charakteristickým znakem turbín Lomanco z nabídky HPI-CZ je rotační hlavice speciálního tvaru, která garantuje vysokou odolnost garantuje vysokou odolnost a dlouhou životnost. Odlehčená zpevněná celohliníková konstrukce zajišťuje citlivou reakci na vítr (eliminuje nulové výkony) a současně svou vahou nezatěžuje ložiska, což příznivě ovlivňuje životnost celého výrobku. Použitá patentovaná ložiska nevyžadují během životnosti hlavice žádnou údržbu. Speciálně tvarované lopatky s prolisovanými opěrnými kanálky zaručují zvýšený výkon a zcela zamezí zatékání do systému (Obr. 6).

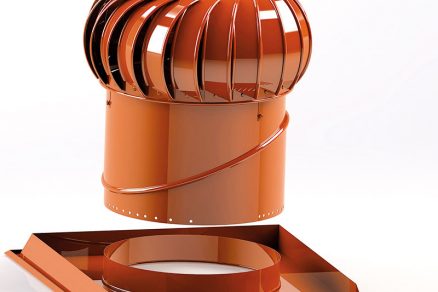

Obr. 6 Ventilační turbína Lomanco BIB14 vyniká nejvyšším výkonem z nabízených hlavic. V setu lze zakoupit hlavici i s krkem a plochou základnou v přírodním hliníkovém provedení, s barevnou povrchovou úpravou (hnědá, černá) nebo v bronzově hnědé.

Obr. 6 Ventilační turbína Lomanco BIB14 vyniká nejvyšším výkonem z nabízených hlavic. V setu lze zakoupit hlavici i s krkem a plochou základnou v přírodním hliníkovém provedení, s barevnou povrchovou úpravou (hnědá, černá) nebo v bronzově hnědé.

TEXT + FOTO: HPI
