Profesionální příklepové vrtačky

13.05.2010
Pro svou všestrannost patří ve stavebnictví k nejrozšířenějšímu elektrickému i akumulátorovému nářadí vůbec. S příklepem vrtají do cihel a betonu, bez příklepu do dřeva, kovů i do skla a keramiky. Dvourychlostní typy s předvolbou krouticího momentu až 70 Nm jim umožňují šroubovat nebo míchat maltu či tmely.
Do zdi třikrát rychleji
Vrtání s příklepem se rozšířilo až v 70. letech minulého století, když nástrojaři zvládli výrobu speciálních vrtáků s plátky tvrdého kovu. Jen to umožnilo kutilům i řemeslníkům vrtat do zdí otvory pro plastové hmoždinky, které převratným způsobem umožnily zavěšovat na zdi nejen obrazy a konzoly, ale i regály, nábytek, radiátory a bojlery. Na vzhledu jak jednorychlostních, tak dvourychlostních vrtaček s pistolovou nebo rýčovou rukojetí se zdánlivě nic nezměnilo. Pouze vřetenům přibyl pár proti sobě ozubených kotoučů a ve směru osy byla uvolněna tak, aby se při přítlaku na vrták jejich kalené zuby proti tlaku silné pružiny přitiskly, začaly po sobě přeskakovat a otáčející se vřeteno se axiálně rozkmitalo o 1 až 2 mm. Počet příklepů přenášených sklíčidlem na vrták je dán násobkem počtu otáček vřetene a počtu ozubů na kotoučích a u dvourychlostních vrtaček se podle zařazeného stupně obvykle pohybuje od 10 do 50 tisíc rázů za minutu.

Díky tomu vrták postupuje do zdi či betonu až třikrát rychleji než bez příklepu. Není to ale jen tak zadarmo: na vrtačku je nutno silněji tlačit (obvykle 100 až 150 N), sklíčidlo je namáháno vibracemi a ohroženo prachem z vrtáku drceného materiálu. S tím vším se vývojáři vrtaček do dnešní doby vyrovnali, až na hluk rázů (hodně nad 100 dB), kvůli kterému je vrtání s příklepem postrachem obyvatel zejména v panelových domech.

Příklepové vrtačky dozrály
Současné značkové vrtačky (AEG, Bosch, DeWalt, Makita, Metabo, Milwaukee, Protool atd.) s odlehčenou a štíhlejší tlakově litou hliníkovou skříní, s perfektními valivými ložisky, rychloupínacím sklíčidlem a s ergonomicky tvarovaným a měkčeným držadlem jsou osazeny elektronikou, umožňující měkký náběh, plynulou regulaci otáček a jejich udržování na zvolené hodnotě bez ohledu na okamžité zatížení. Umožňují nastavit dvě až čtyři rychlosti, a tím razantně měnit výstupní krouticí moment.

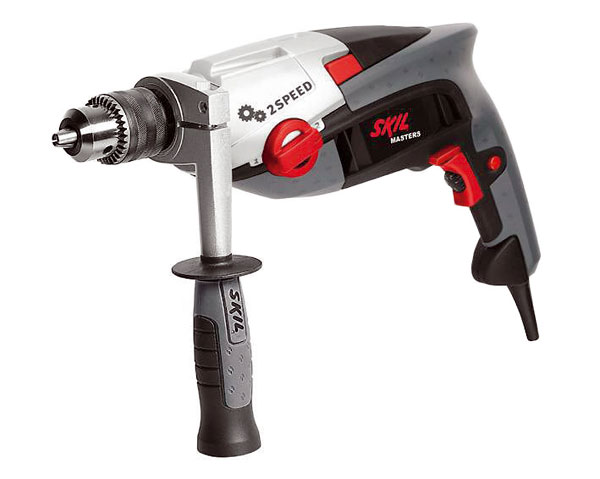

Nejlehčí jednorychlostní příklepové vrtačky s příkonem 400 až 600 W se sklíčidlem k upínání vrtáků a stopkových nástrojů do průměru 10 mm se uplatňují jen při dokončovacích pracích v interiéru. Vzhledem k variabilitě použití mají však stavbaři mnohem větší zájem o dvourychlostní příklepové vrtačky s příkonem 500 až 1 300 W, jejichž hmotnost se pohybuje od 1,5 do 3 kg. Nízké otáčky na 1. stupni (0 až
1 000 ot./min) se díky velkému krouticímu momentu uplatní při vrtání velkých otvorů (například pro elektrické zásuvky a vypínače) pilovými děrovkami nebo při práci s míchadly, zatímco vysoké otáčky 2. stupně (0 až
3000 ot./min) slouží k běžnému vrtání do zdí i do betonu. Otáčky lze nastavit předvolbou regulačním kolečkem, případně plynule zvyšovat od nuly do maxima hloubkou stisknutí spínače.

Podle příkonu a nastaveného stupně otáček umožňují s příklepem vrtat do zdi a do betonu otvory o průměru 13 až 20 mm, do oceli o průměru 8 až 13 mm a do dřeva o průměru 20 až 40 mm. Upínací průměr stopky se u nejvýkonnějších vrtaček ze standardních 13 povyšuje na 16 mm. Po sejmutí sklíčidla je možné do šestihranného otvoru v ose vřetena vkládat šroubovákové bity, takže taková vrtačka je univerzálním pomocníkem kutilů i řemeslníků. Práce s nimi je bezpečná, protože mají tzv. dvojitou elektrickou izolaci. Ta chrání uživatele před jakýmkoliv průrazem proudu na kovové části vrtačky, i kdyby uživatel najel vrtákem do vodiče pod napětím skrytým ve zdi. V přídavné rukojeti mají dražší typy hloubkoměr s noniem,
případně i praktické dutiny pro uložení několika nejužívanějších vrtáků a několika šroubovákových bitů.

Bezpečné držení

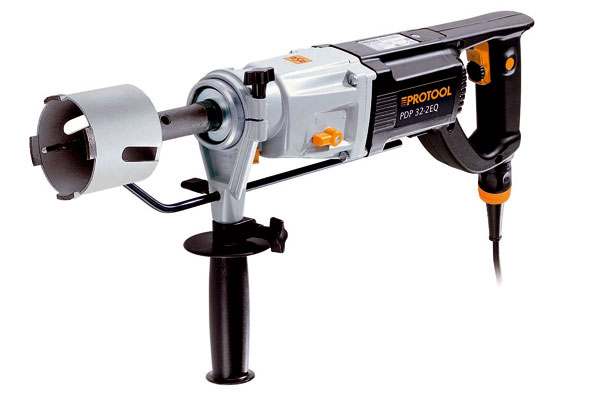

Většina příklepových vrtaček zůstává u tradičního pistolového tvaru držadel, u silnějších typů s měkkou tlumicí vložkou rukojeti pro bezpečné držení. Spínač je umístěn v dosahu prstu. Přídavná rukojeť s aretací, umožňující natočení do jakékoliv pozice, je samozřejmostí. U nejsilnějších stavebních vrtaček, například Bosch GSB 90-2 nebo Protool PDP 32-2, je použita oblouková neboli rýčovitá rukojeť a přídavné držadlo může mít i teleskopickou variantu, umožňující při velkých krouticích momentech prodloužením rukojeti snížit sílu působící na ruce. Silné vrtačky bývají vybaveny bezpečnostní spojkou (u vrtaček značky Bosch Anti-Rotation), chránící ruce uživatele a hlavy utahovaných vrutů před poškozením.

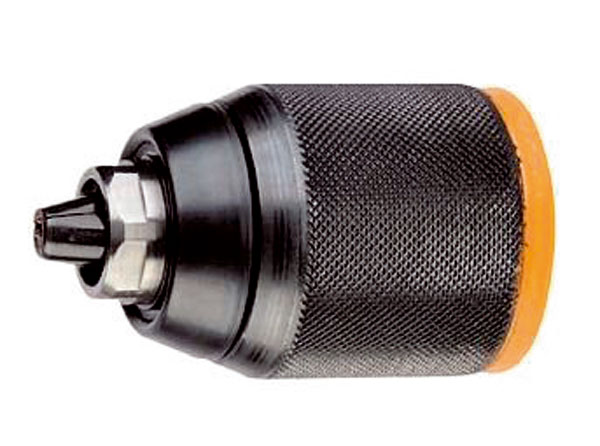

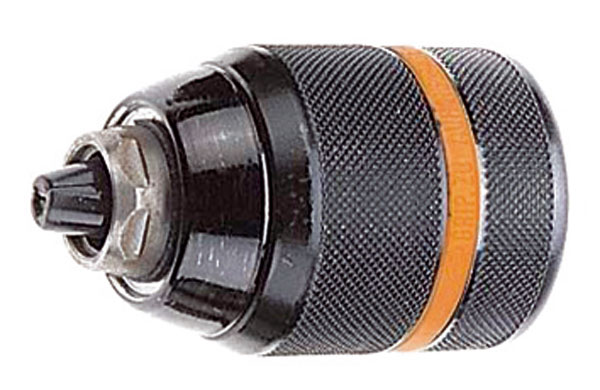

Rychloupínací sklíčidla převládají
Tradiční tříčelisťová sklíčidla na věčně se ztrácející kličku zůstala jen u levnějších výrobků, značkové vrtačky jsou osazeny rychloupínacími sklíčidly. Stačí prsty přidržet vroubkovaný přidržovací prstenec a vrták se upne několikerým otočením vnějšího vroubkovaného pláště sklíčidla. Špičková rychloupínací sklíčidla se dotahují automaticky úměrně velikosti krouticího momentu, a tím zabraňují proklouznutí stopky vrtáku a jejímu předčasnému opotřebení. Upínání ulehčuje automatická aretace vřetene (u profi vrtaček Bosch jednoobjímkový systém Auto-Lock, náš Protool používá sklíčidla HW Automatic Lock, Milwaukee Fixtec apod.). Vrtací vřeteno se po vypnutí vrtačky automaticky aretuje a uživateli stačí pootočit vroubkovanou objímkou. Některé nářadí, například zelená řada Bosch, používá aretaci tlačítkem (Press + Lock).
Vrtáky, šroubovákové bity nebo stopkové nástroje se tak dají rychle a pohodlně vyměnit jednou rukou.

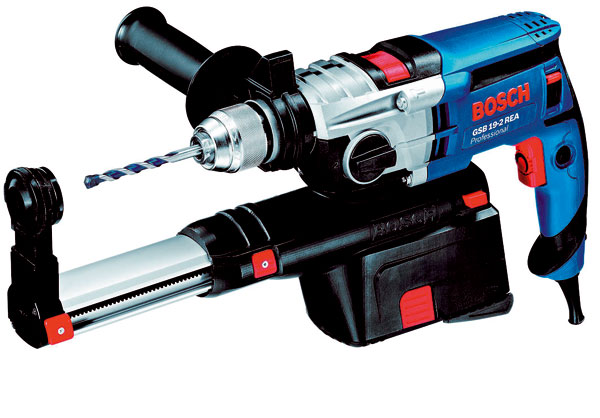

Čistou práci umožňuje integrované odsávání prachu
Poslední významnou novinkou, která osloví zejména řemeslníky a stavbaře při rekonstrukcích interiéru, je možnost bezprašného příklepového vrtání použitím zvláštního příslušenství – tzv. integrovaného odsávání prachu. To je připojitelné jako pomocná rukojeť nebo jako rozměrnější adaptér zespodu ke skeletu skříně, jaké nabízí Bosch k některým příklepovým vrtačkám. Sací hrdlo lze povysunout podle délky vrtáku tak, aby umožňovalo přesné zavrtávání do zdi či do stropu. Vestavěný ukazatel stavu naplnění signalizuje, kdy je třeba zaplněný mikrofiltr vyprázdnit.

Co by nemělo chybět příklepové vrtačce
  • Ergonomicky tvarované a měkce obložené pistolové nebo obloukové držadlo s neklouzavou úpravou (softline) a přídavné držadlo s drážkami, umožňující pootočením rukojeti nastavit jakoukoliv polohu držení v rozsahu 360°, případně jeho teleskopického prodloužení. Zeštíhlený plášť vrtačky (v katalozích označovaný jako slim-line), umožňující spolehlivější držení v ruce.
  • Bezpečnostní spojka, která v případě zaseknutí nástroje prokluzuje a chrání převodová kola před poškozením a ruce uživatele před úrazem.
  • Předvolba otáček (pro vrtání) a krouticího momentu (pro šroubování) pomocí posuvného vypínače a kolečka s čísly.
  • Aretace trvalého chodu plně integrovaná do rukojeti.
  • Rychloupínací sklíčidlo (tzv. jednoobjímkové) umožňující měnit vrtáky a stopkové nástroje ve spojení s automatickou aretací vřetene jednou rukou.
  • Co nejdelší přípojná šňůra (3 až 4 m) a její připojení způsobem plug it umožňující její snadnou výměnu při poškození.
  • Využití pláště přídavného držadla nebo vrtačky k ukládání několika nejčastěji používaných vrtáků nebo šroubovákových bitů.
  • Nástavec pro připojení vysavačové hadice k odsávání prachu nebo protiprachový adaptér s mikrofiltrem či adaptér integrovaného odsávání prachu.
  • Hloubkový doraz, případně i elektronická vodováha.
  • Vestavěné LED osvětlení (například Power Light u některých vrtaček Bosch a Black & Decker, Narex) usnadňuje vrtání a šroubování v tmavých koutech.

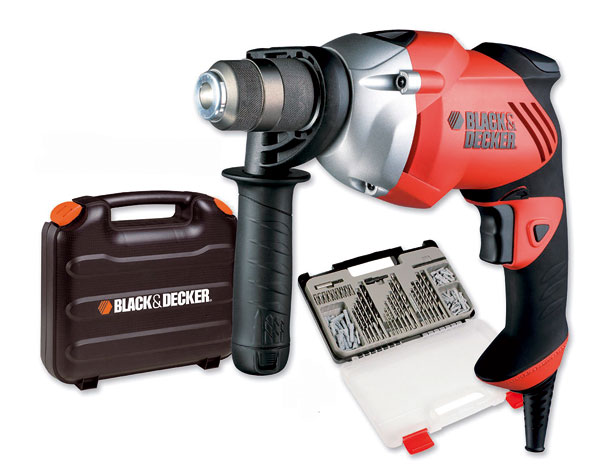

  • Praktický plastový kufřík k uložení a přenášení s přihrádkami pro sadu vrtáků, šroubováků a nejpoužívanější spojovací materiály.

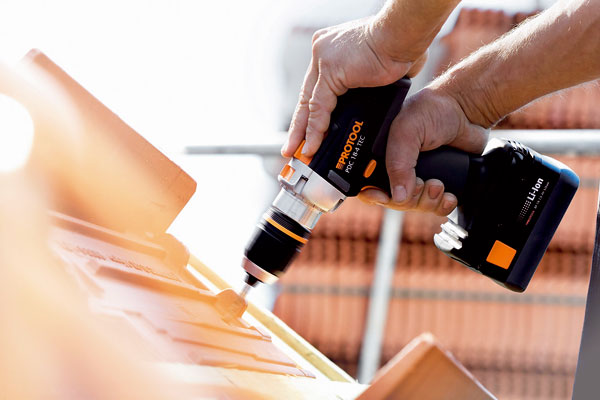

Akumulátorové příklepové vrtačky se šroubováním
Přechodem na lithium-iontové (Li-Ion) akumulátory s téměř dvojnásobnou kapacitou náboje oproti předchozí generaci Ni-Cd a NiMH akumulátorů spolu s kvalitními planetovými převodovkami s třemi nebo pěti satelitními kolečky umožnilo zvýšit výkonnost bezkabelového nářadí téměř na úroveň síťového nářadí na 230 V. To nejvíc vítají profesionálové, protože takové nářadí lze mít neustále po ruce zavěšené na opasku. Ve spojení s rychlonabíječkami a druhou baterií zaručí možnost nepřerušované práce po řadu hodin.

Většina značek nabízí dvourychlostní kombinované vrtací šroubováky s příklepem s plynulou regulací otáček obvykle 0 až 400 ot./min pro šroubování (maximální krouticí moment kolem 20 Nm), a 0 až 1 800 ot./min pro vrtání s rychloupínacími sklíčidly. Hmotnost včetně akumulátoru nepřesahuje 2 kg. Většinou jsou oproti síťovému nářadí ještě vybaveny doběhovou brzdou urychlující sériové šroubování a aretací proti nechtěnému zapnutí. Li-Ion akumulátory s tzv. elektronickou ochranou článků (s napětím 14,4 nebo 18 V) zaručují 1 000 nabíjecích cyklů a tzv. superrychlé nabití na 80 % kapacity, které trvá jen 15 minut. Jedinou slabinou je snížení kapacity při venkovním použití v zimě a při mrazu.

Obvykle umožňují upínat vrtáky o průmě­ru v rozsahu od 1,5 do 13 mm. Krouticí moment nastavitelný u některých výrobků až na 32 různých stupňů umožňuje vrtat do dřeva průměry 20 až 30 mm, do oceli 5 až 13 mm a do zdiva s příklepem 8 až 13 mm. Při 1. stup­ni rychlosti konají až 6 000 rázů za minutu, při 2. stupni až 22 000 rázů za minutu. Některé značky umožňují používat i NiCd akumulátory, pokud mají shodné napětí s Li-Ion akumulátorem. Nářadí s novými typy Li-Ion akumulátorů se zárukou nejméně 1 000 nabí­jecích cyklů se blíží výkonem síťovému nářadí, ovšem bez věčně překážejícího kabelu.

Ing. Jan Tůma
Foto: archiv autora

Autor je dlouholetým odborníkem v oblasti ručního nářadí a autorem řady odborných publikací.

Článek byl uveřejněn v časopisu Realizace staveb.
