Zateplení mezi krokvemi a pod nimi s novými typy parobrzdy

Zateplení mezi krokvemi a pod nimi s novými typy parobrzdy

Dnešní výstavba vyžaduje nejvyšší standardy energetické účinnosti, funkčnost po celou dobu životnosti a především pak pohodlné bydlení s optimální kvalitou vnitřního ovzduší a tepelného komfortu. Toho lze dosáhnout jedině dokonalouvzduchotěsností a ochranou proti vlhkosti. Divize ISOVER koncernu Saint-Gobain nabízí vhodné řešení tohoto úkolu: víceúčelové parobrzdy ISOVER Vario®.

Ty nabízejí vysoké úrovně vzduchotěsnosti v kombinaci s unikátní ochranou proti vlhkosti. Účinně tak zabrání nekontrolovanému proudění vzduchu, nepříjemnému průvanu, drahým tepelným ztrátám a škodám způsobeným plísněmi.

Parobrzdy ISOVER Vario® jsou výrobkem, který se automaticky přizpůsobuje změnám klimatických podmínek. ISOVER Vario® XtraSafe a tradiční ISOVER Vario® KM DUPLEX UV nabízejí patentovanou ochranu proti vlhkosti. Parobrzdy Vario® mají díky proměnlivé ekvivalentní difuzní tloušťce jednu významnou výhodu oproti jiným výrobkům – umožňují „dýchání“ konstrukce budovy. Parobrzdy omezují vnikání vlhkosti z interiéru do konstrukce během zimního období. V létě reaguje membrána obráceně, umožňuje vysychání vlhkosti, která může vzniknout v konstrukci jak kvůli netěsnostem vzduchotěsné vrstvy v interiéru, tak vlivem náhlé změny teploty v exteriéru a následné kondenzace v rovině pojistné hydroizolace pod krytinou nebo v konstrukcích z exteriéru opláštěných difuzně uzavřenými materiály.

Parobrzda ISOVER Vario® XtraSafe má větší proměnnou ekvivalentní difuzní tloušťku Sd 0,3–25. Fólie ISOVER Vario® mají difuzní odpor proměnný v závislosti na množství relativní vlhkosti vzduchu. Pokud relativní vlhkost vzduchu nad parobrzdou dosáhne vyšší hodnoty, než je 80 %, ekvivalentní difuzní tloušťka sd se změní a je schopná odvádět nadměrnou vlhkost zpět do interiéru. Ekvivalentní difuzní tloušťka sd se snižuje z 5,0 až na 0,30 m u výrobku ISOVER Vario® KM DUPLEX UV, u novinky z 25 až na 0,30 m. Díky této vlastnosti regulují „chytré parobrzdy“ vlhkost v konstrukci a zabraňují případnému poškození dřevěných částí, minimalizují riziko vzniku plísní, dřevokazných hub atd.

Pro zajištění snadné montáže, budoucí plné funkčnosti a záruky je nutné používat kompletní systém řady ISOVER Vario® Xtra. V sortimentu najdete originální spojovací pásku a tmel, které zajistí spolehlivé spojení přesahů fólie a připojení fólie ke konstrukci. Při použití neoriginálního příslušenství hrozí odlepení, vyschnutí lepidla a ztráta parotěsnosti. Nová parobrzda má moderní systém montáže pomocí speciálního suchého zipu. Samolepicí páska ISOVER Vario® XtraFix má na lícové straně suchý zip pro spojení s rounem na rubu fólie ISOVER Vario® XtraSafe. Není tedy potřeba používat oboustranně lepicí pásky. Spojení je mnohem pevnější bez hrozby odpadnutí fólie z konstrukce před finálním záklopem.

Tyto fólie fungují spolehlivě na všech stavbách, kde byly použity. Jsou stále oblíbenější pro svoje unikátní vlastnosti a již přes deset let se úspěšně montují u nás i v zahraničí.

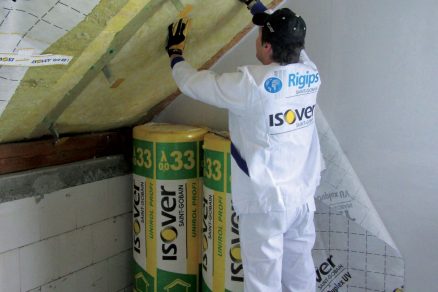

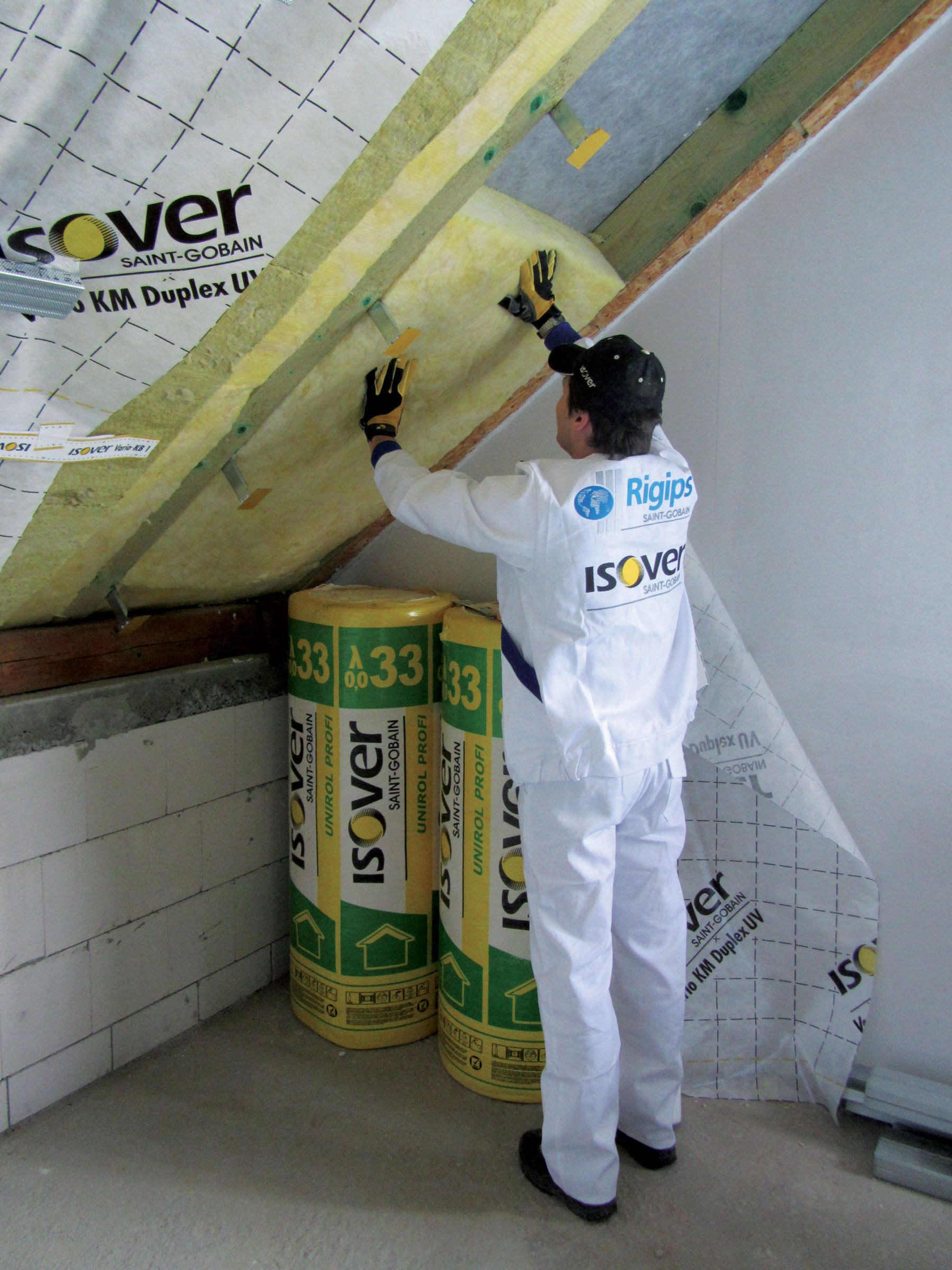

01 | Izolace mezi krokvemi
Izolaci uřízneme do požadovaného rozměru a vložíme mezi krokve. Mezi krokve můžeme použít například ISOVER Orsik nebo ISOVER UNI. Materiály z kamenné izolace jsou pevnější, a proto drží mezi krokvemi velmi dobře. Dle modulu krokví bychom měli volit i rozměr materiálu 1 000 či 1 200 mm.

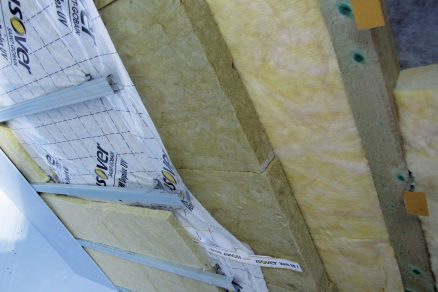

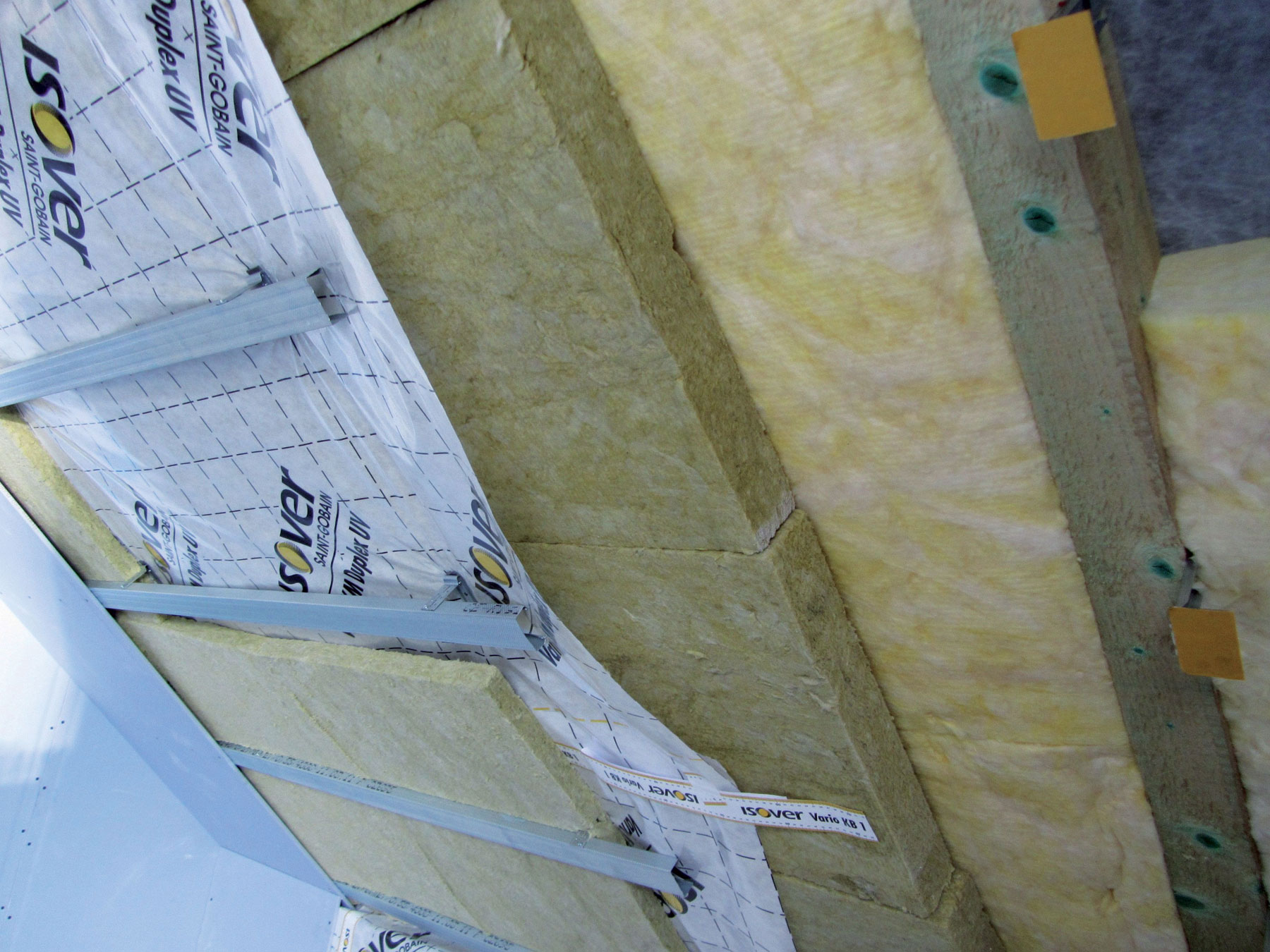

02 | Izolace pod krokvemi
Jako další vrstvu izolace pod krokve můžeme použít opět materiály ISOVER (Orsik, UNI). Modul zde volíme dle rozměru materiálu, a to 600 či 625 mm.

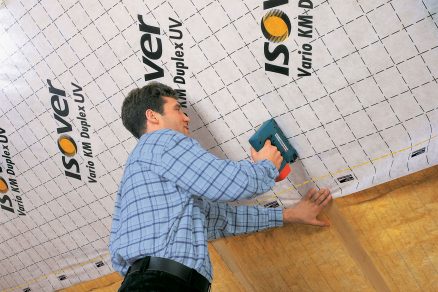

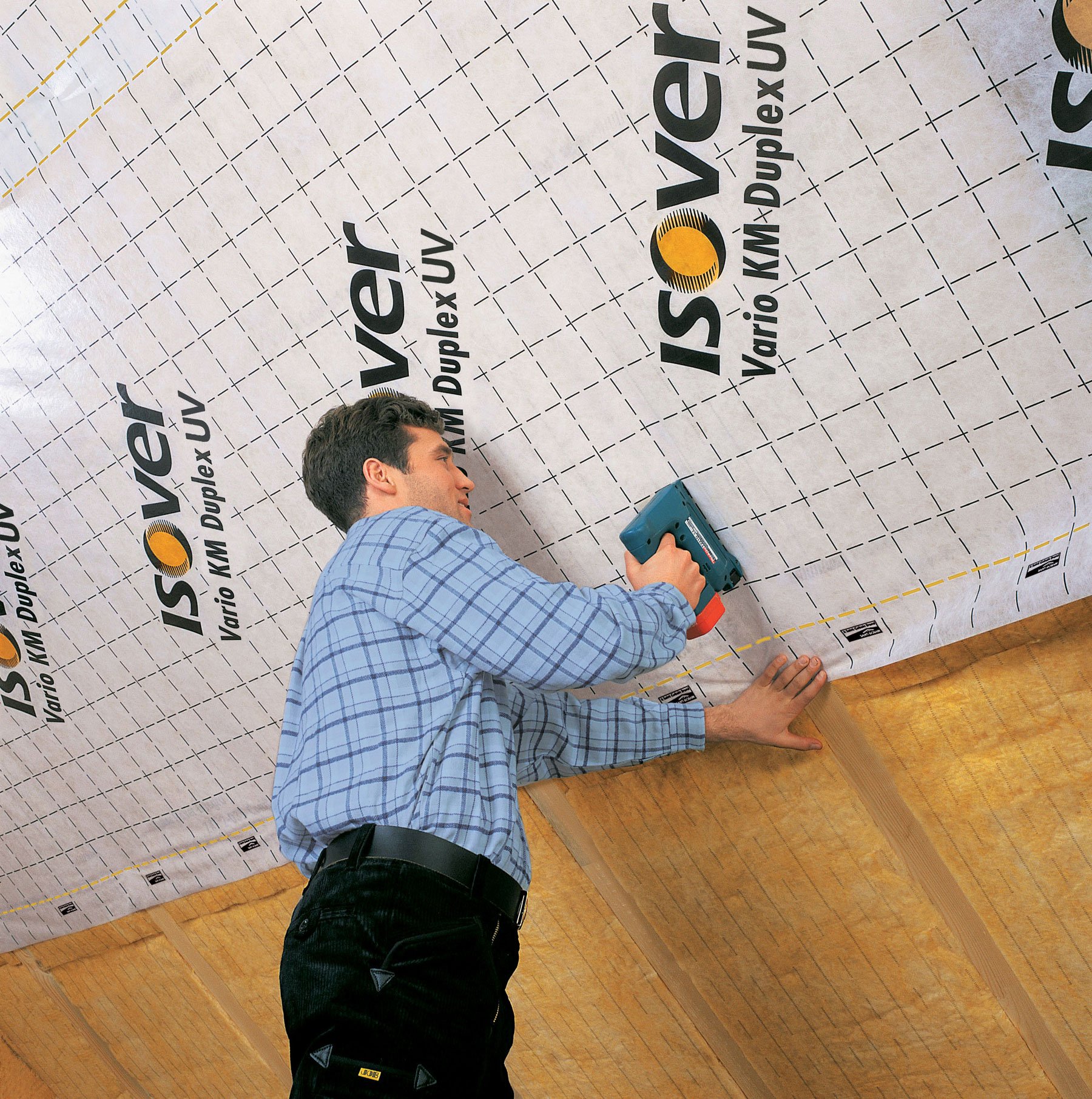

03 | Připevnění parobrzdy
Jakmile jsme s izolací hotovi, připevníme parobrzdu ISOVER Vario® KM Duplex UV. Připevňuje se pomocí sponek, které se následně zalepí páskou ISOVER Vario® KB1.

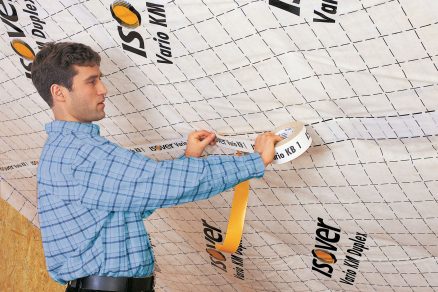

04 | Řešení spojů
Spoje parobrzdy ISOVER Vario® KM DUPLEX UV ponecháme s přesahem 100 mm a poté přelepíme páskou ISOVER Vario® KB1.

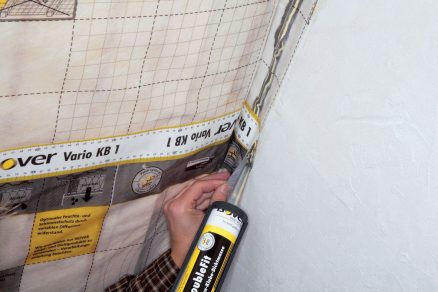

05 | Provedení detailů
Pomocí tmelu ISOVER Vario® DoubleFit snadno napojíme parobrzdu ISOVER Vario® na štítové konstrukce. Přesah fólie by měl být min. 50 mm, doporučujeme raději 100 mm.

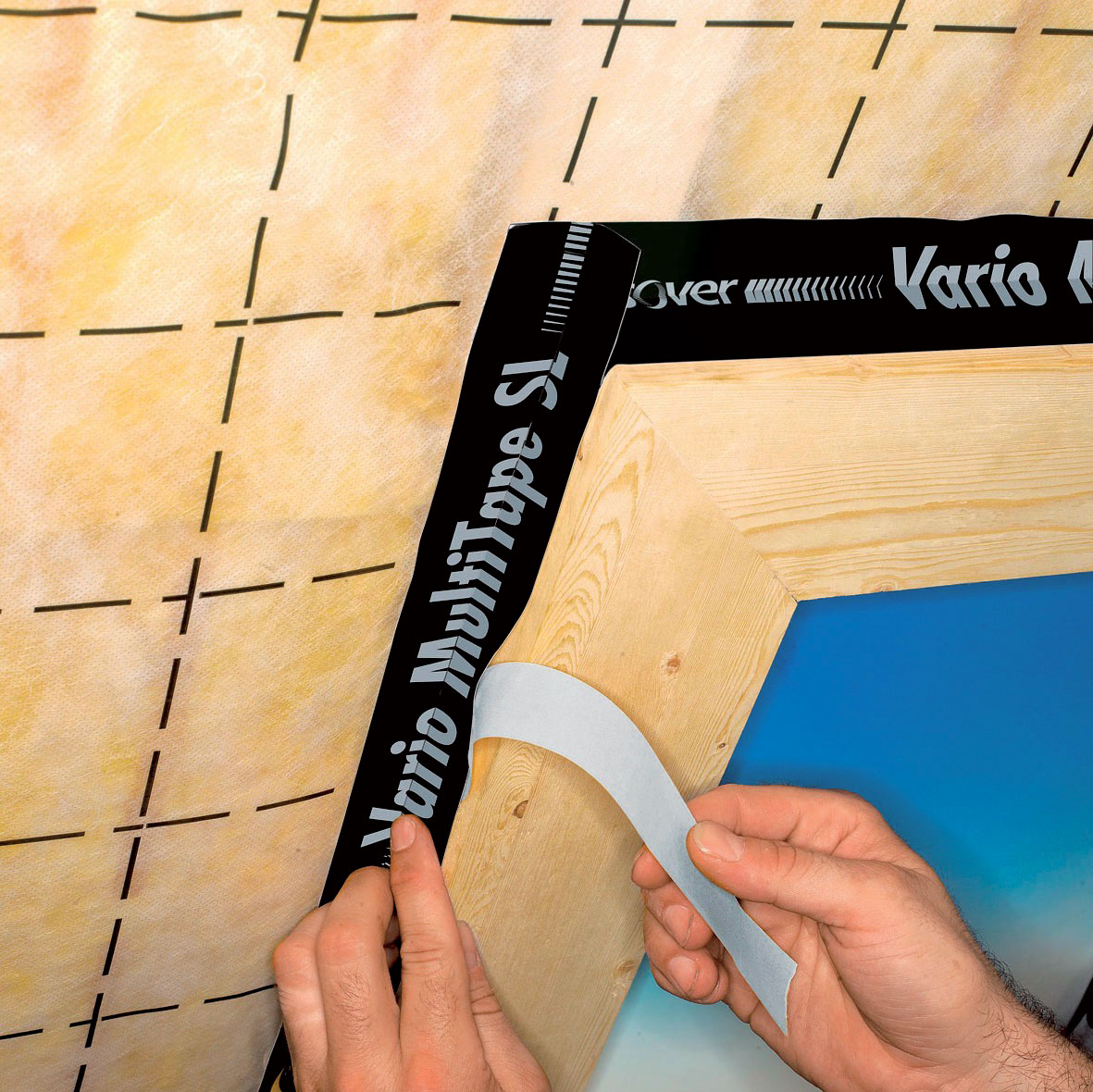

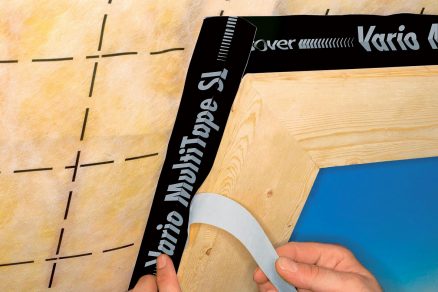

06 | Napojení parobrzdy
Napojení rohů, koutů a dalších dřevěných konstrukcí vzájemně či s fólií Vario® opět pohodlně vyřešíme pomocí pásky ISOVER Vario® MultiTape SL.

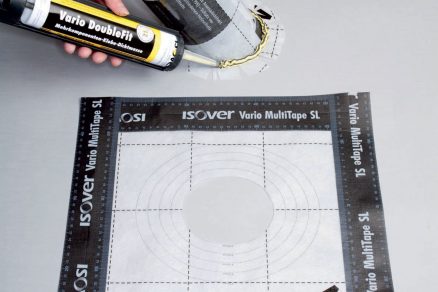

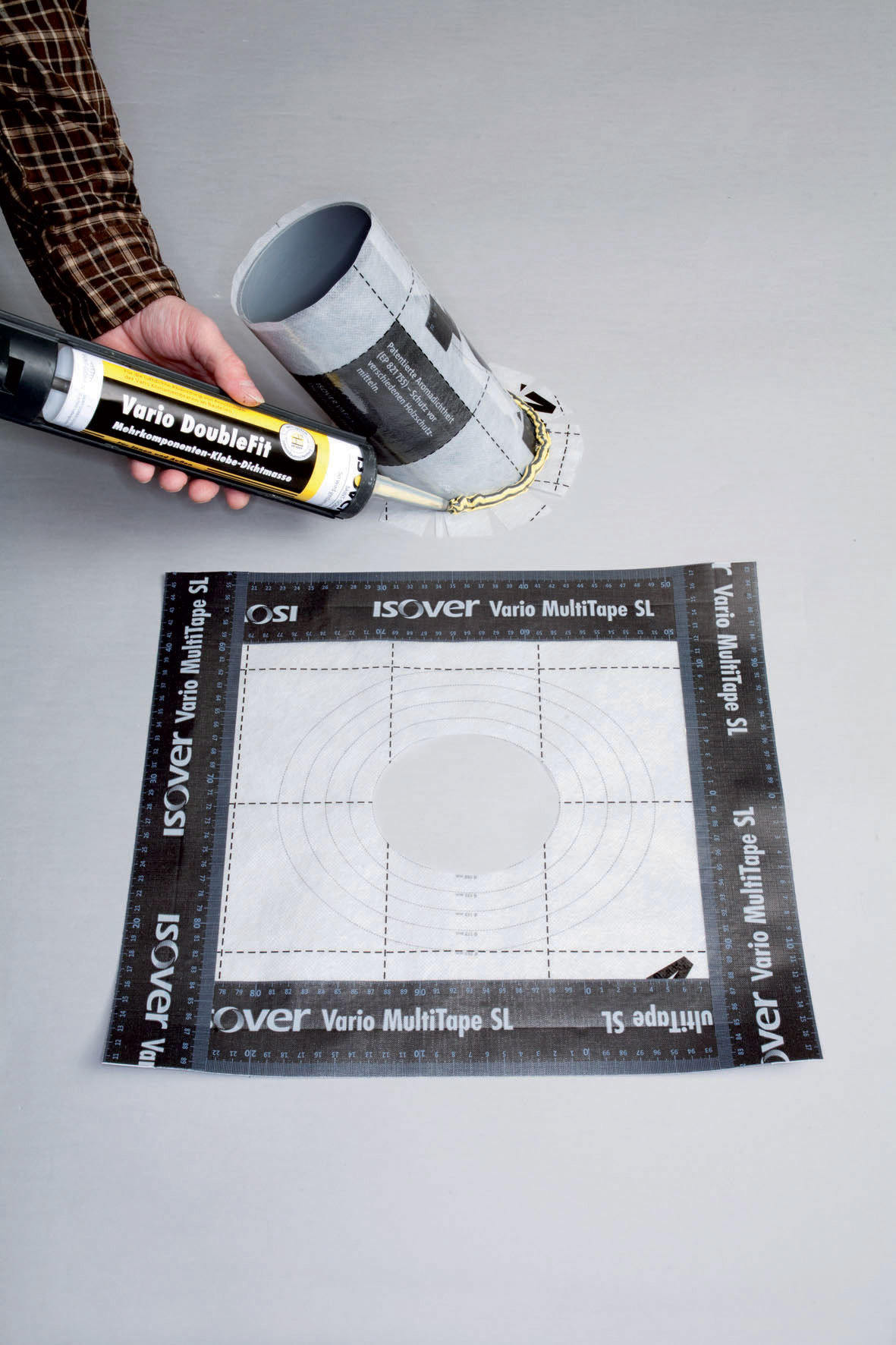

07 | Prostupy
U prostupů přes parobrzdu musíme věnovat zvláštní pozornost vzduchotěsnému řešení. Nejprve si připravíme čtverec fólie ISOVER Vario® KM DUPLEX UV s nakresleným průřezem trubky. Místo pro budoucí trubku nevyřezáváme celé, prořezáváme jednotlivé výseče tak, abychom je později mohli k trubce připevnit.

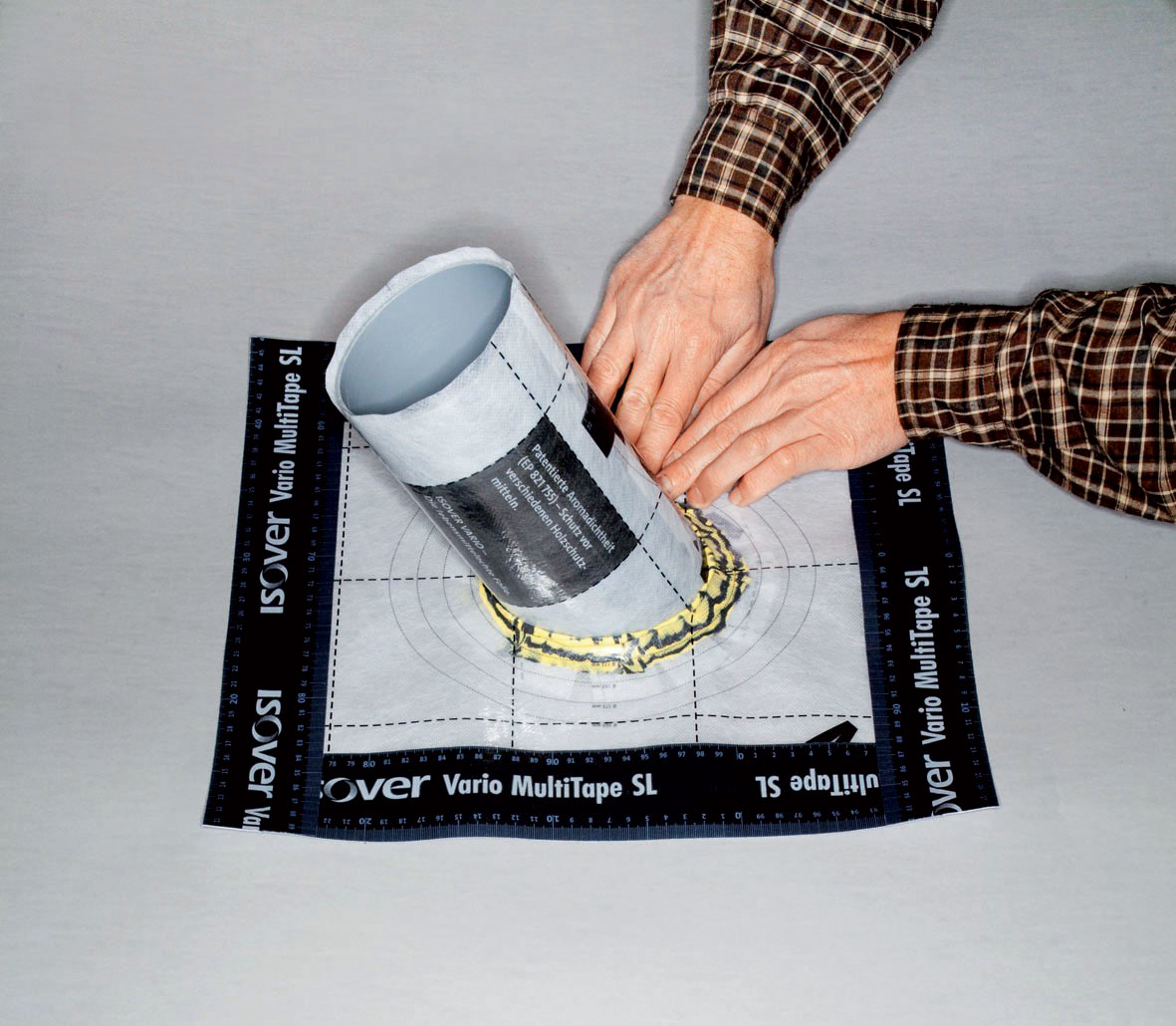

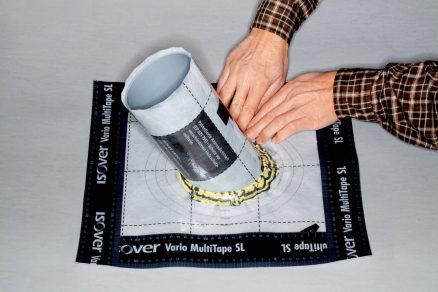

08 | Prostupy
Jakmile připravený prvek fólie nasuneme na procházející trubku, okolní části přelepíme páskou ISOVER Vario® MultiTape SL. Vzduchotěsnost je tím zaručena.

09 | Rošt pod krokvemi
Po utěsnění všech spojů parobrzdy můžeme začít s montáží podkladního roštu pod parobrzdou. Jak je vidět z obrázků, spodní rošt může být jak dřevěný, tak i kovový.

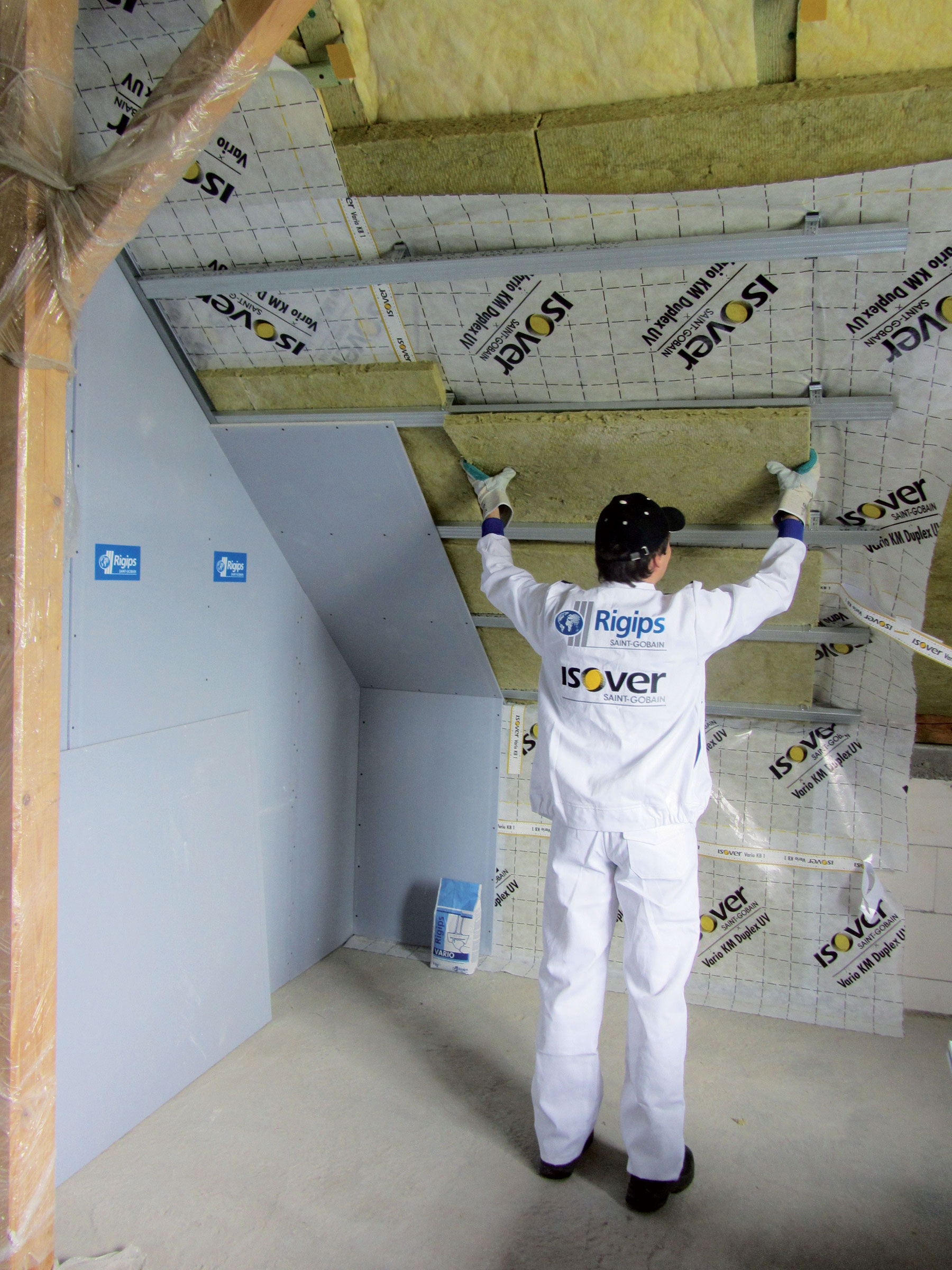

10 | Izolace pod parobrzdou
Dodatečná izolace pod vlastní parobrzdou je možná, ale je vždy nutno dodržet pravidlo, že poměr tlouštěk vrstev izolace pod a nad parobrzdou by měl být 1 : 4, lépe 1 : 5.

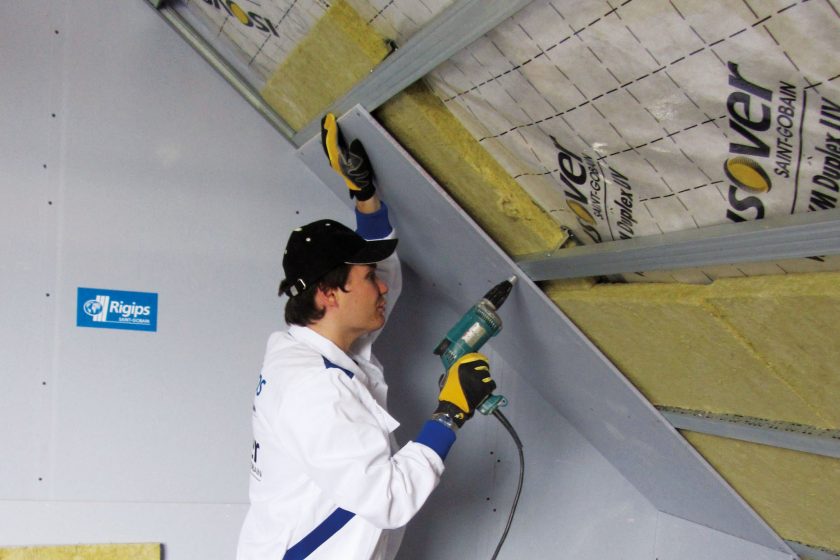

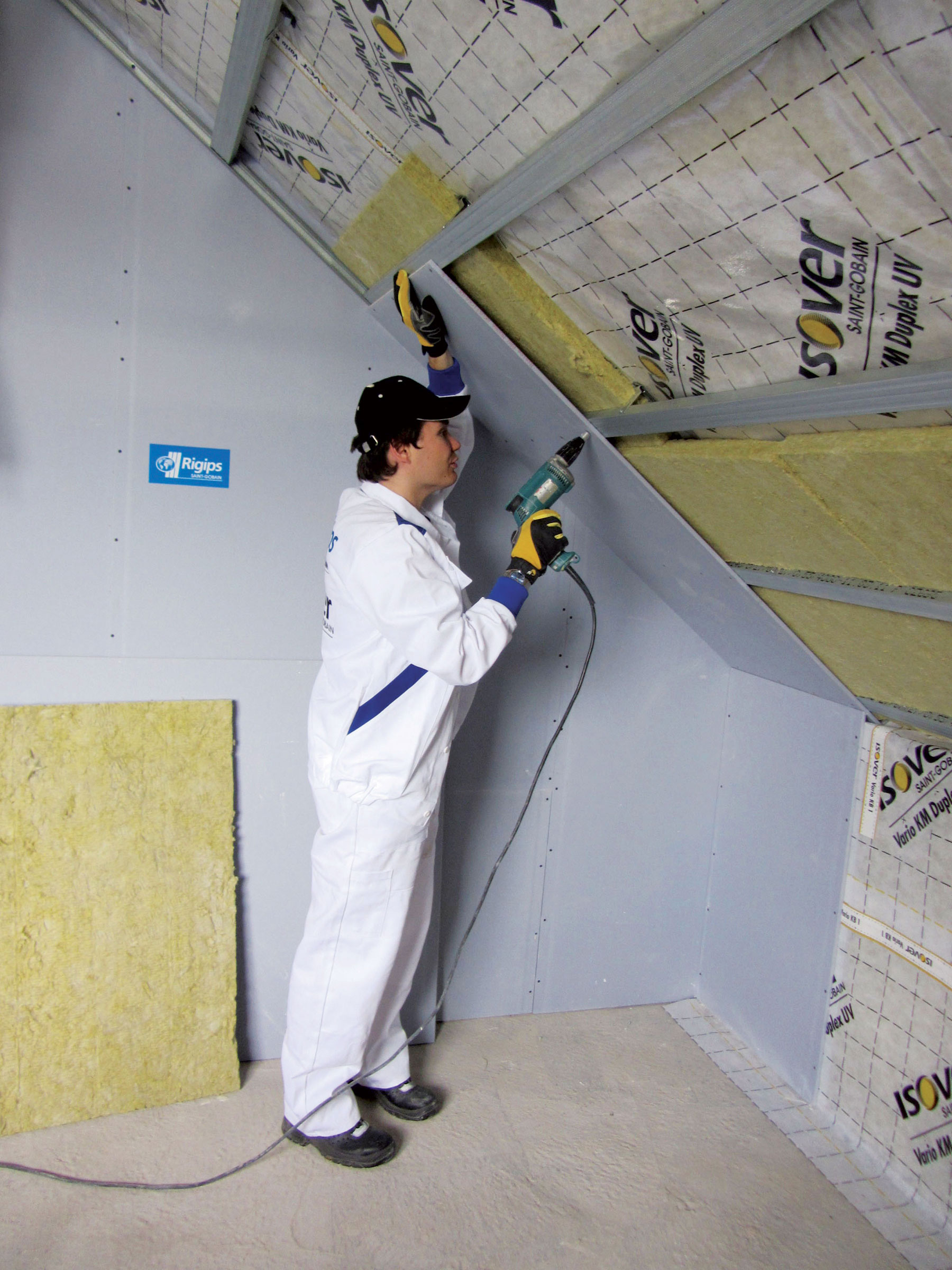

11 | Dokončení zateplení
Podkroví je dokončeno aplikací finálního opláštění. Nejlepšího efektu lze docílit za použití modrých sádrokartonových desek Rigips.

Co budete potřebovat

  • Montáž izolace: nůž na řezání izolace, pravítko (dřevěná lať či prkno) na rovné seříznutí, podložka pod řez proti ztupení nože, metr, ochranné pomůcky: rukavice, brýle a respirátor

Montáž ISOVER Vario®:

  • speciální nůž na řezání fólie nebo nůžky sponkovací pistole na uchycení fólie pokud se připevňuje do dřeva
  • dávkovací pistole na kartuše 310 ml
  • spojovací páska ISOVER Vario® KB1
  • spojovací páska ISOVER Vario® XtraTape
  • spojovací páska ISOVER Vario® MultiTape SL
  • tmel ISOVER Vario® XtraFit
  • parobrzda ISOVER Vario® XtraSafe nebo ISOVER Vario® KM DUPLEX
  • minerální izolace ISOVER Orsik nebo ISOVER UNI

TIP PRO PROFESIONÁLY

Izolace se vkládá mezi krokve vždy větší, a to o cca 1–2 cm, aby v konstrukci dostatečně držela díky rozepření. Mezi krokve můžeme použít izolaci jak ve formě desek, tak v rolích.

Pozor!

V případě, že používáme skelnou izolaci ISOVER (Unirol Plus, Unirol Profi nebo novinku ISOVER EVO), naměříme si požadovaný rozměr z role a přidáme k hodnotě ještě 1,5 – 2cm, a také vložíme mezi krokve. Materiály skelných izolací jsou oproti kamenným měkčí, díky tomu ideálně kopírují nerovnosti a minimalizují tak tepelné mosty vlivem netěsností mezi izolací a krokví.

TEXT + FOTO: ISOVER
