Kompaktní systém větrání s rekuperací tepla do bytu
Galerie(8)

Kompaktní systém větrání s rekuperací tepla do bytu

Partneři sekce:

Toto řešení zabezpečí komfortní, zdravé a energeticky úsporné vnitřní klima. V návaznosti na energetické rekonstrukce a zpřísňování stavebných předpisů u novostaveb se zesiluje také izolace vnějších stěn bytových domů a okna a dveře jsou čím dál tím vzduchotěsnější. To sice pomáhá při dosahování úspor tepelné energie, ale stále nezbytnějším se tak stává systém řízeného větrání, který zabezpečuje pravidelnou výměnu vzduchu s minimální ztrátou energie.

Prof. Ing. Karel Kabele, CSc., vedoucí Katedry TZB Stavební fakulty v Praze, tvrdí: „Větrání patří v současnosti k největším problémům obytných budov; máme zažitou představu, že si uživatel jednoduše podle potřeby otevře okno, realita je však jiná – pokud to nedělá pravidelně a dostatečně, v těsné budově bez větrání je vzduch nekvalitní, což vede v kombinaci s lajdáckostí ve stavebním řešení k častému výskytu těžko odstranitelných plísní a k prakticky nevratnému znehodnocení budovy.“ Navíc, při tradičním větrání proniká okny do interiéru prach, rostlinný pyl a hluk a uniká drahocenné teplo.

Kompaktní systém větrání do bytů

U nově vybudovaných a také rekonstruovaných vícepodlažních bytových domů lze využít nový kompaktní systém větrání od firmy Zehnder, speciálně vyvinutý do bytů, v nichž zabezpečí komfortní, zdravé a energeticky úsporné vnitřní klima (obr. 1, 2). Tento inovativní kompaktní systém větrání nabízí mimořádně úsporné řešení na instalaci komfortního větrání v bytech až do velikosti obytné plochy 120 m². Nepřetržitě přiváděný čerstvý vzduch zabraňuje vzniku plísní a vnikání prachu, alergenů a hluku zvenku. Navíc, u rekonstrukce šetří až 30 % a u novostaveb s nízkou spotřebou energie až 50 % nákladů na vytápění.

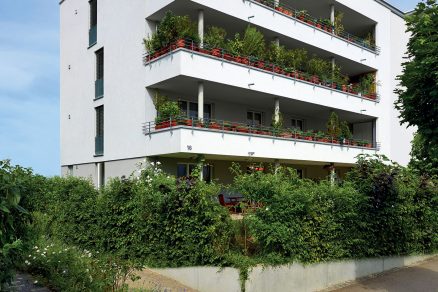

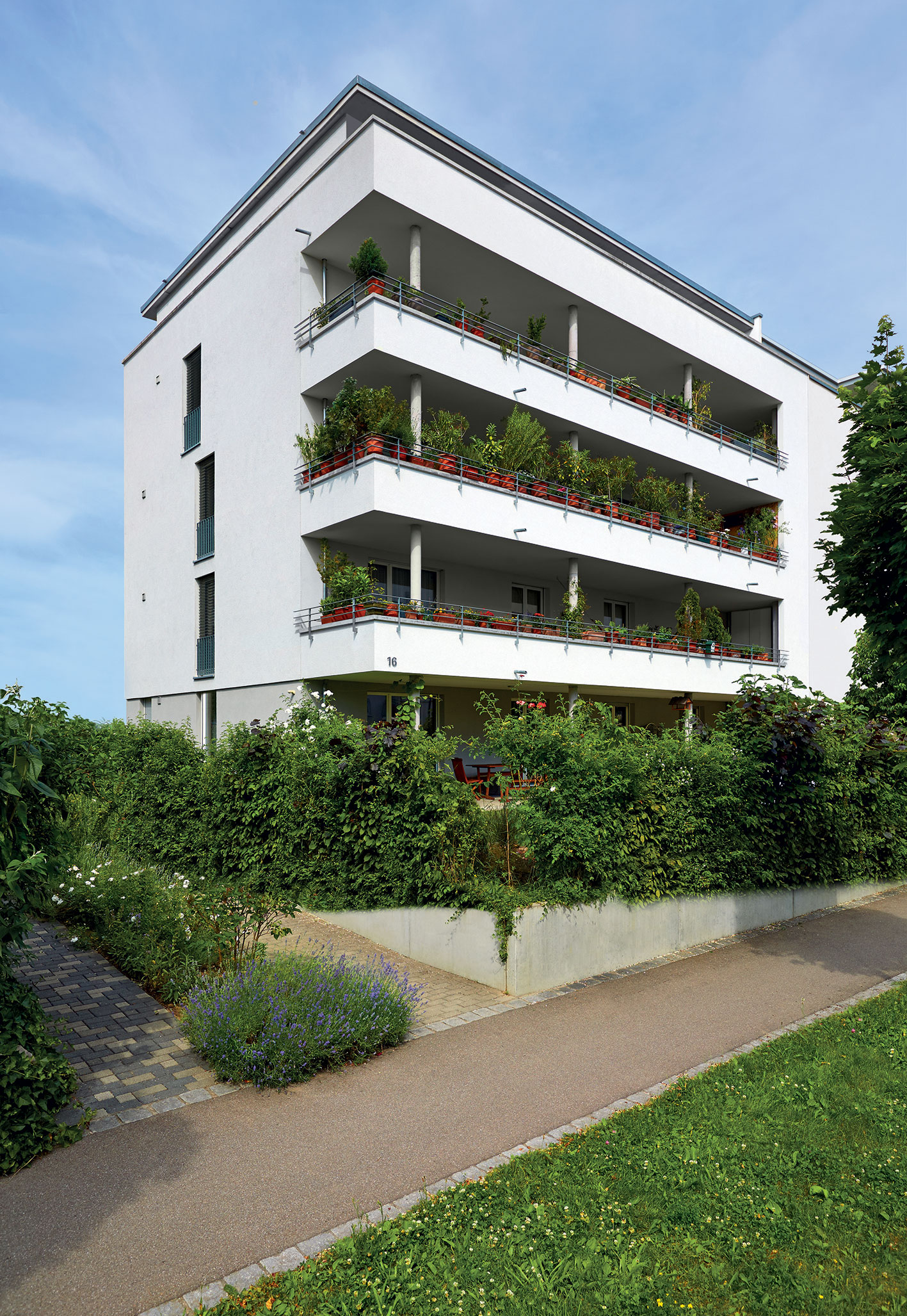

Obr. 1 Nový kompaktní systém větrání od firmy Zehnder je speciálně určen do bytů a hodí se do nově vybudovaných a také rekonstruovaných vícepodlažních bytových domů.

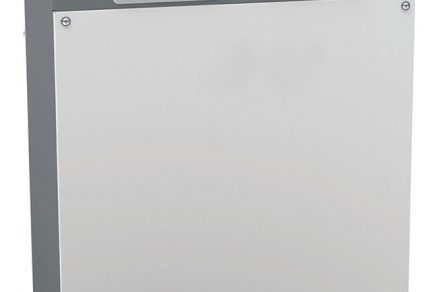

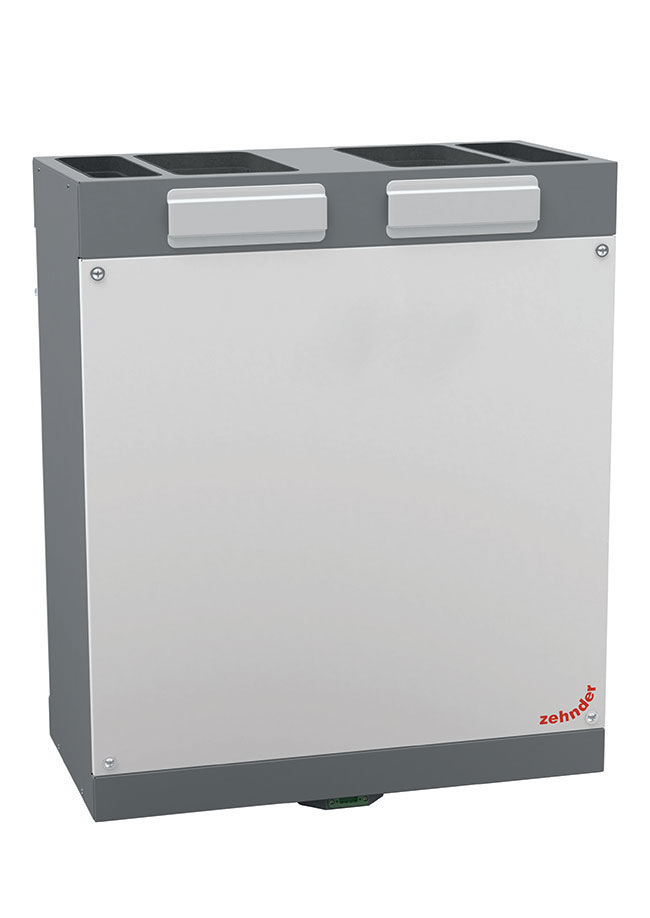

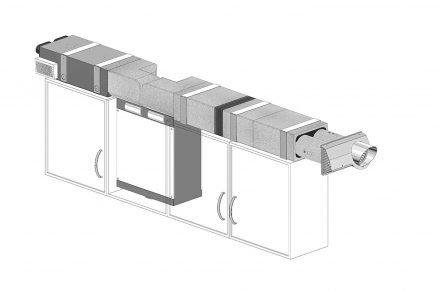

Obr. 2 Nový kompaktní systém větrání od firmy Zehnder – větrací jednotka Zehnder ComfoAir 180.

Dobře promyšlený kompletní systém tvoří nová, mimořádně malá a inteligentně ­dimenzovaná větrací jednotka Zehnder ComfoAir 180 s rozměry 680 × 560 × 280 mm a inovativně tvarované prvky ComfoPipe Plus na rozvod vzduchu. Přívod a odvod vzduchu se reguluje dvěma vysoce účinnými stejnosměrnými ventilátory jednotky s elektrickou účinností 0,29 W/(m3/h), tedy s mimořádně nízkou spotřebou proudu. Jednoduše lze vyrovnávat také tlakové rozdíly systému rozvodu vzduchu, protože ventilátory se spouštějí každý zvlášť. Tím se vždy zajistí vyvážený přívod a odvod vzduchu. Tento kompaktní systém na řízené větrání bytů může na intenzivním stupni přivádět do bytů až 180 m3 vzduchu při tlaku 150 Pa. Větrací jednotka dosahuje účinnosti rekuperace až 95 %, což znamená úsporu až 50 % nákladů na vytápění. Umožňuje jednoduché přestavění na přívod vzduchu zleva nebo zprava přímo na stavbě. Nově se k této větrací jednotce nabízejí také adaptéry na přívod vzduchu pomocí kruhového potrubí DN 120.

Úplně nové „hranaté“ potrubí Zehnder ComfoPipe Plus (obr. 3) minimalizuje tepelné ztráty na přívodu vnějšího vzduchu a odvodu odvětrávaného vzduchu díky mimořádně silně tepelně izolovaným potrubním článkům. Vysoká úroveň tepelné izolace zabraňuje navíc i kondenzaci, čímž brání vzniku škod způsobených vlhkostí. Bezpečný provoz systému ventilace je tak zaručen také při vnějších teplotách nižších než 0 °C. Tvarovky lze spojovat velmi jednoduše a navzdory tomu neprodyšně a bez tepelných mostů, čímž odpadá dodatečné utěsnění na spojích.

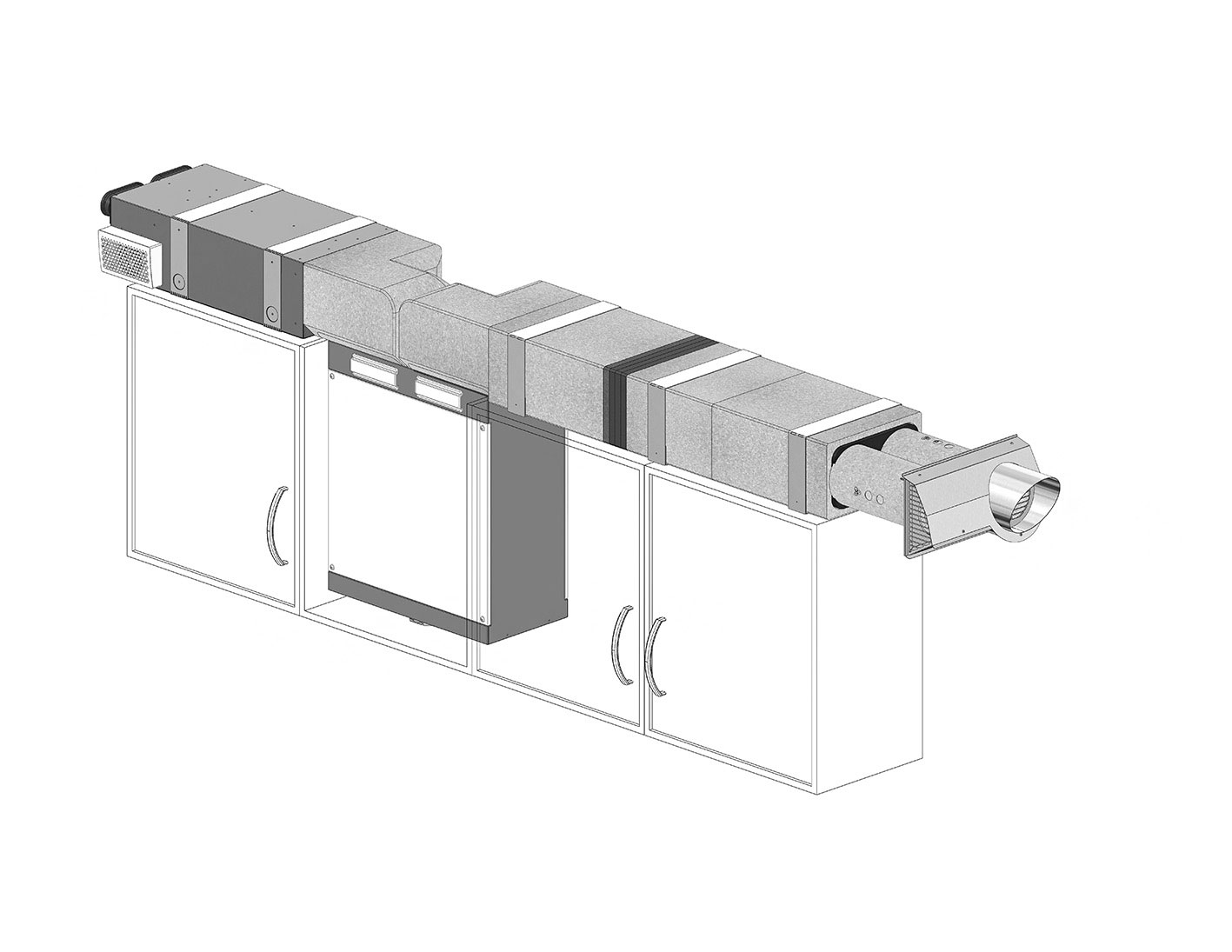

Obr. 3 Nové „hranaté“ potrubí Zehnder ComfoPipe Plus.

S novou kombinovanou vnější mřížkou vyrobenou z nerezavějící oceli (obr. 4) se na přiváděný i odváděný vzduch do/z bytu vyžaduje jen jeden otvor ve fasádě. Větrací systémy Zehnder oproti produktům jiných výrobců umožňují kromě zpětného získávání tepla také rekuperaci až 65 % vlhkosti. Originální entalpický výměník v rekuperačních jednotkách dokáže odevzdávat z odváděného vzduchu do přiváděného nejen teplo, ale také vysoký podíl vlhkosti, a tak pasivně, bez jakýchkoli dalších energetických nároků pomáhá optimalizovat relativní vlhkost uvnitř bytu. Tím zabraňuje vysušování interiéru a nebezpečnému zamrzání výměníku při nízkých vnějších teplotách.

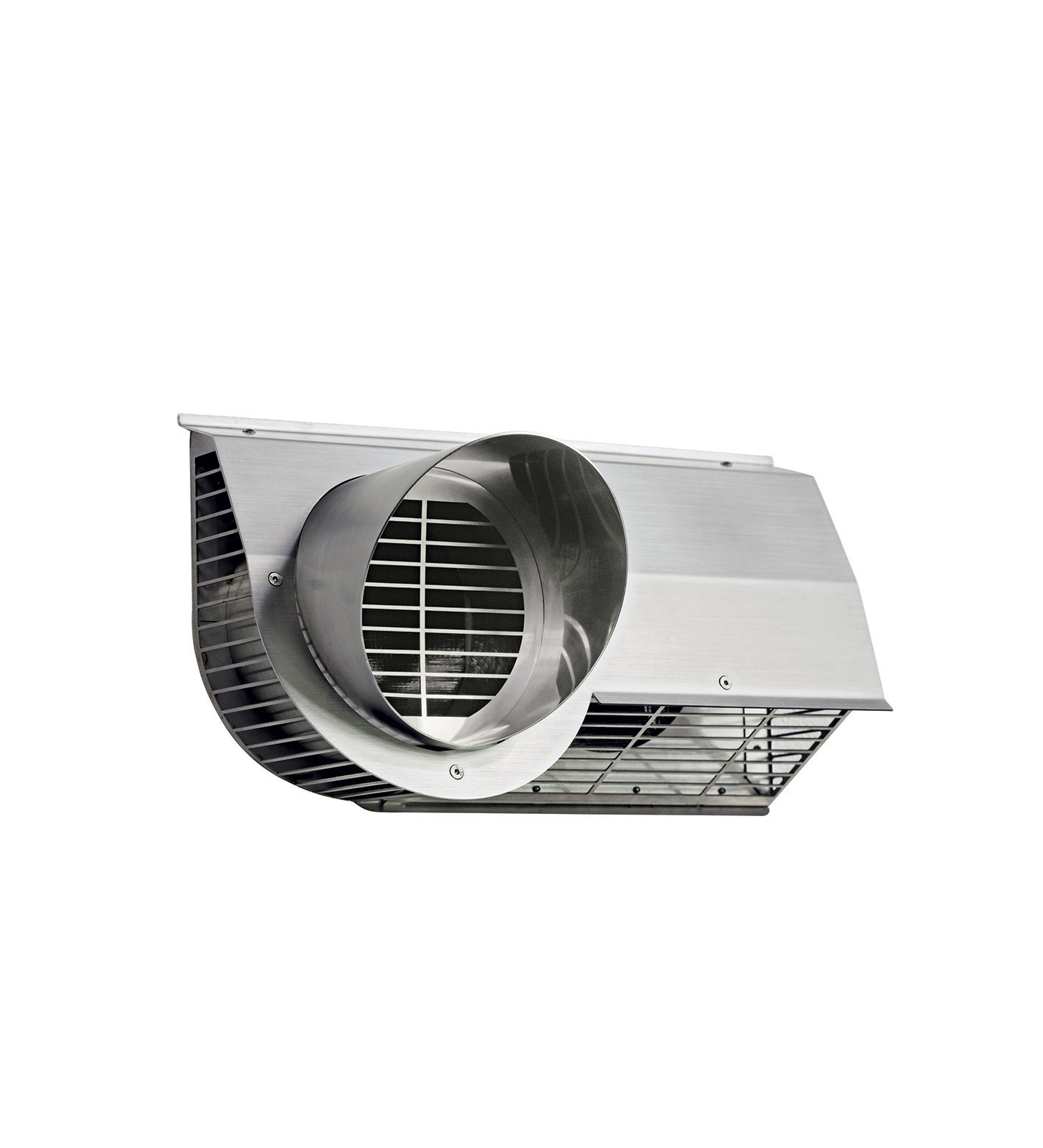

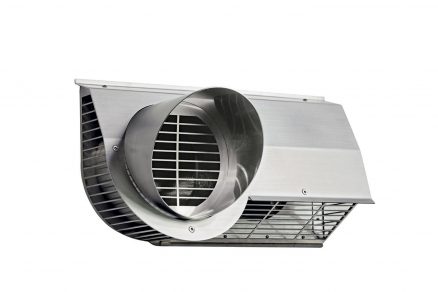

Obr. 4 S novou kombinovanou vnější mřížkou se na přiváděný a odváděný vzduch do/z bytu vyžaduje jen jeden otvor ve fasádě.

Příklad návrhu řízeného větrání do jednoho bytu

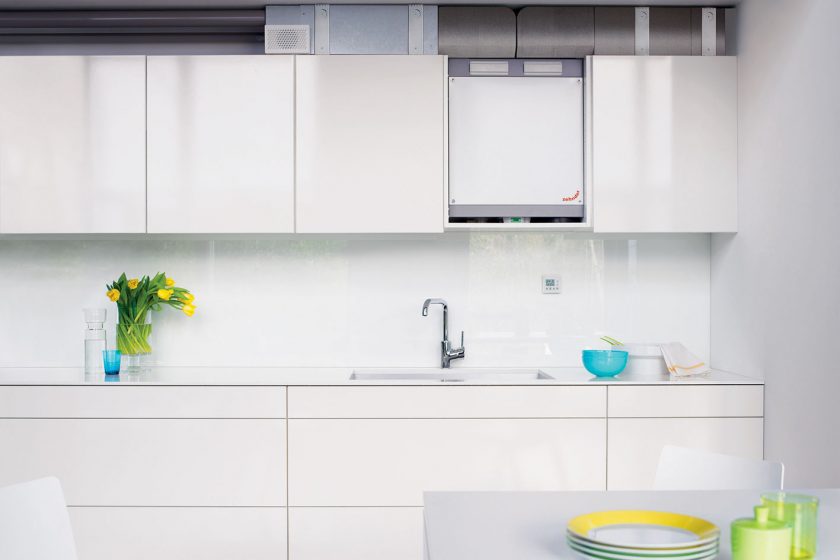

V našem příkladu byla jednotka Zehnder ComfoAir 180 s ohledem na uspořádání bytu a svou velikost (680 × 560 × 280 mm) vestavěná do kuchyňské linky (obr. 5). Hranaté komponenty rozvodu vzduchu ComfoPipe Plus s výškou 20 mm se jednoduše umístily nad kuchyňskou linku. Jsou kompatibilní se všemi ostatními komponenty rozvodu vzduchu Zehnder, proto se mohou jednoduše propojit s větracími trubkami instalovanými do podhledu v chodbě, odkud se čerstvý vzduch rozvádí do obývacího pokoje, dětských pokojů a ložnice a odvádí nejen z kuchyně, ale také z koupelny, WC a chodby. Díky plochému potrubí Zehnder s výškou 51 mm se výška v chodbě sníží maximálně o 10 cm. Vedení rozvodů vzduchu je znázorněno na obr. 6.

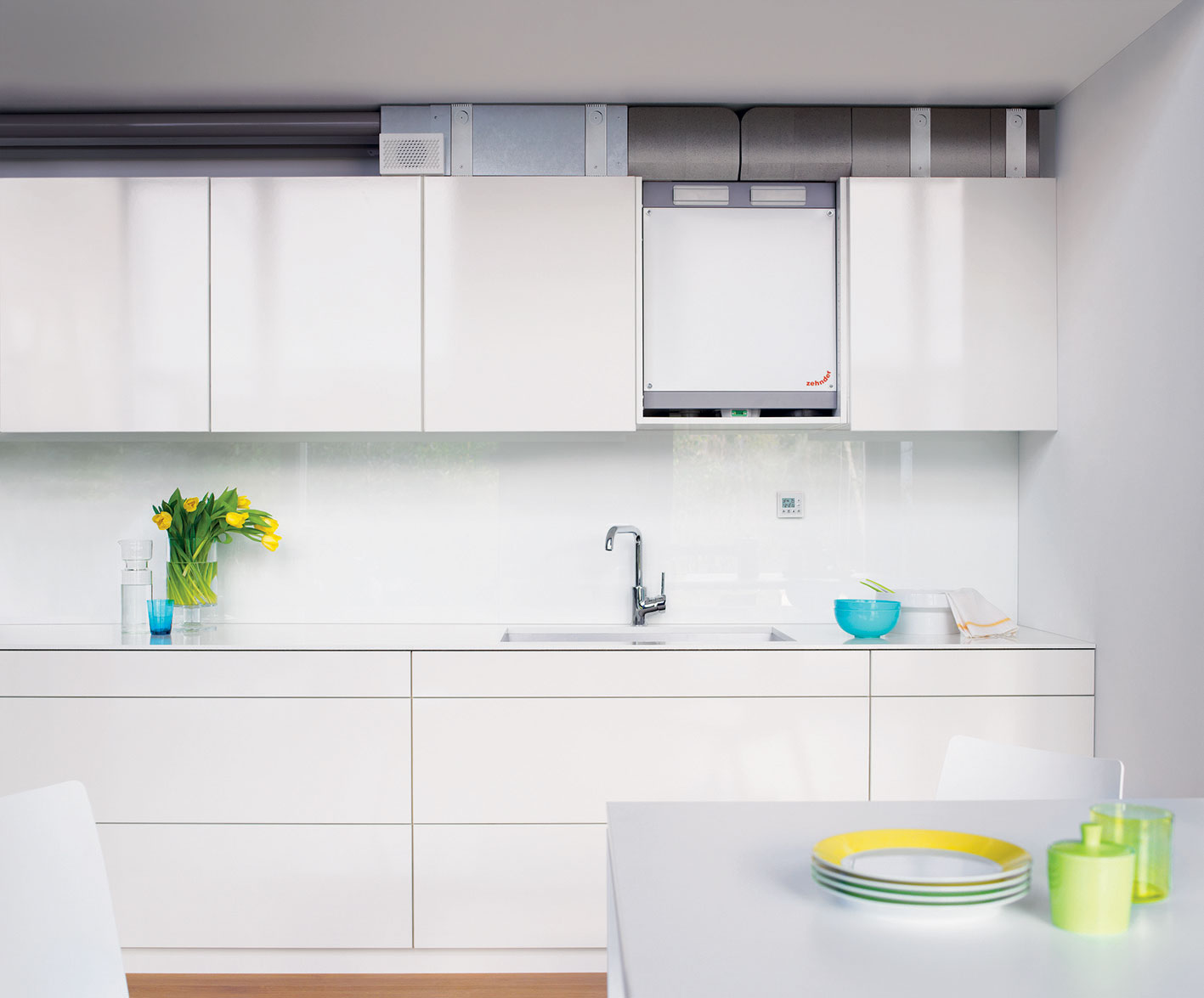

Obr. 5 Větrací jednotka Zehnder ComfoAir 180 byla s ohledem na uspořádání bytu a svou velikost (680 × 560 × 280 mm) vestavěná do kuchyňské linky.

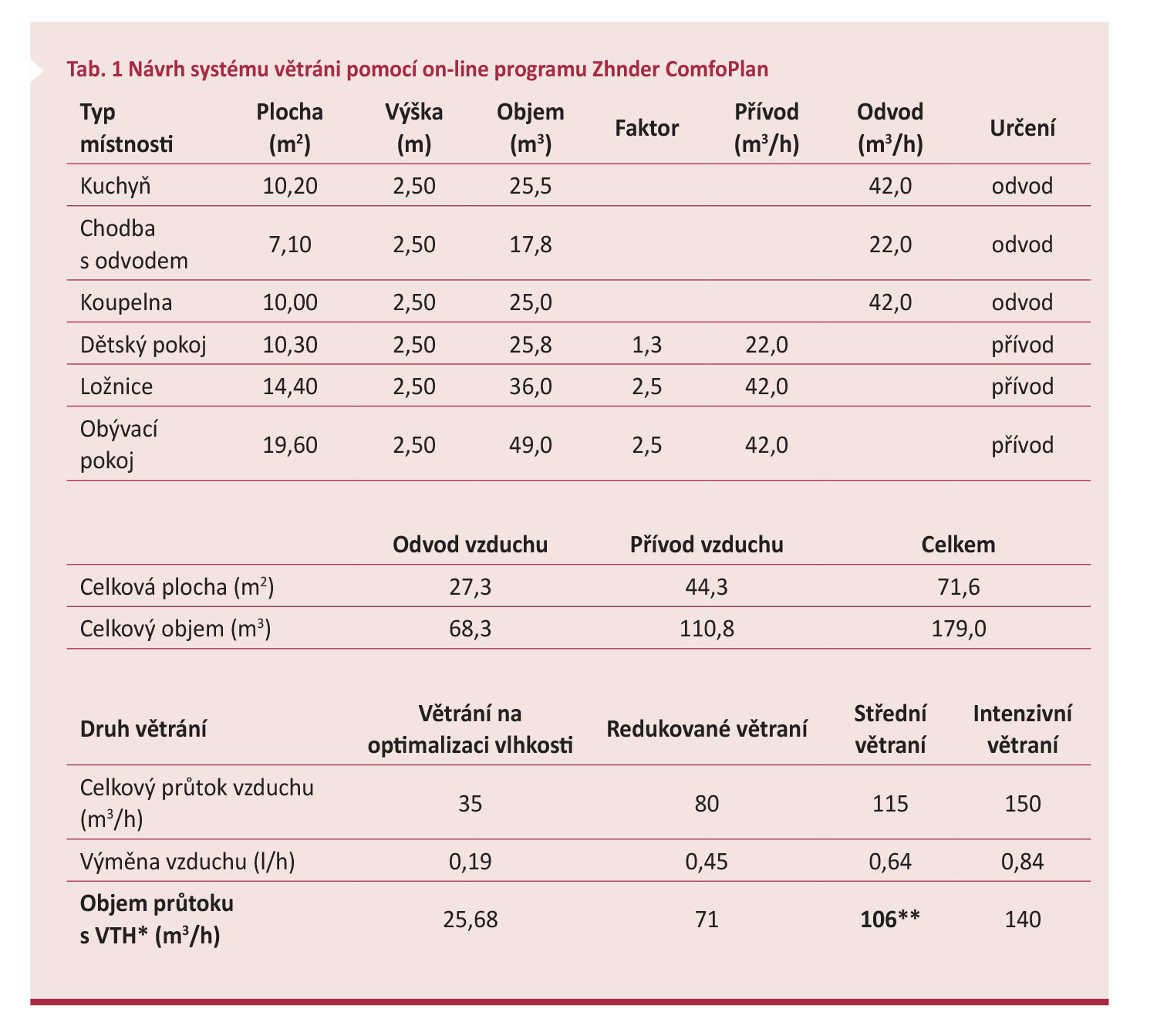

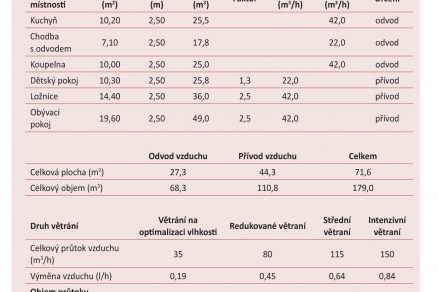

Základem návrhu systému větrání je stanovit množství vzduchu pro jednotlivé místnosti podle jejich využití a plochy. K tomu lze využít návrhový on-line program Zehnder ComfoPlan, který následně sám nastaví odvod a přívod vzduchu (tab. 1).

Následuje volba vybavení předem zvolené větrací jednotky ComfoAir 180 – můžeme zvolit vyhotovení bez předehřevu, s předehřevem, nebo s entalpickým výměníkem. Příslušenství a rozvody vzduchu pak program definuje automaticky s ohledem na vybranou větrací jednotku. Dalším krokem je nastavení způsobu vedení a distribuce vzduchu, tj. požadovaného potrubí, nasávacích a výfukových otvorů a jejich umístění a osazení (nejlépe Renoventily) vzhledem k přiváděnému a odváděnému vzduchu. Renoventily (obr. 7) se instalují bez odstupu od stropu nebo stěny, proto stačí jen malé snížení stropu v chodbě. Renoventil díky své konstrukci rozvede vzduch v místnosti rovnoměrně a bez průvanu. Výsledkem návrhu je položkový rozpočet.

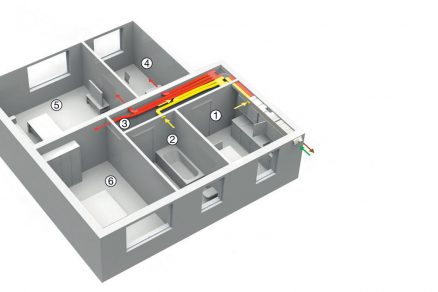

Obr. 6 Hranaté komponenty rozvodu vzduchu ComfoPipe Plus jsou kompatibilní se všemi ostatními komponenty rozvodu vzduchu Zehnder, proto se mohou jednoduše propojit s větracími trubkami instalovanými do podhledu v chodbě, odkud se čerstvý vzduch rozvádí do obývacího pokoje, dětských pokojů a ložnice a odvádí nejen z kuchyně, ale také z koupelny, WC a chodby.

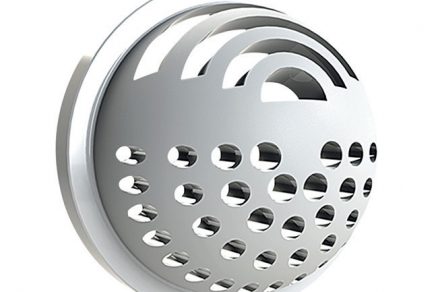

Obr. 7 Renoventil – díky své konstrukci rozvede vzduch v místnosti rovnoměrně a bez průvanu.

Víc informací lze najít na www.zehnder.cz.

Článek vznikl ve spolupráci se společností Zehnder Group Czech Republic s. r. o.
Foto: Zehnder Group Czech republic s. r. o.

Článek byl uveřejněn v časopisu TZB HAUSTECHNIK.
