Vytápění, chlazení a lepší akustika v jednom podhledu. Objevte systém Prothermo

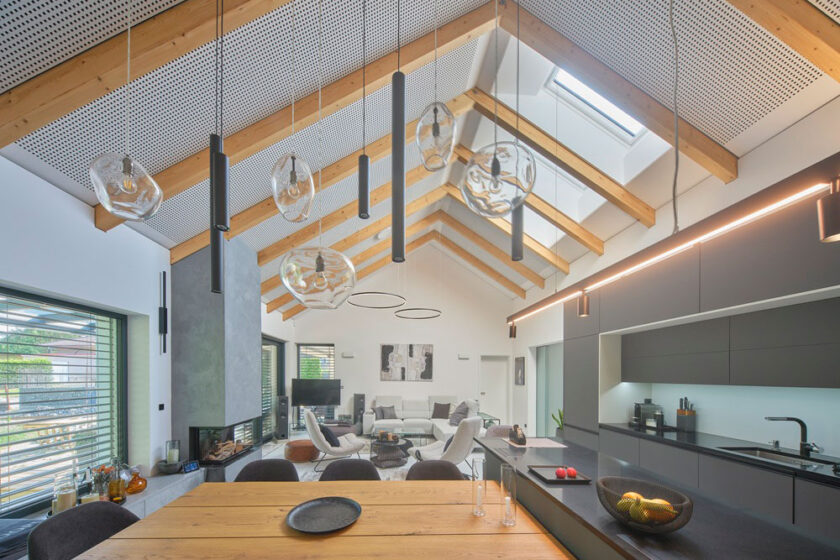

Sádrokartonový podhled už nemusí být jen pohledovou konstrukcí. V systému Rigips Prothermo Energy Systems se stává aktivní součástí technického řešení budovy – pomáhá vytápět, chladit a zároveň může zlepšit akustiku v interiéru.
Aktivní strop kombinuje podhledové desky Rigips Climafit s topnými a chladicími rohožemi Energy Systems Delgado. V praxi tak vzniká systém, který pracuje bez viditelných vnitřních jednotek a perfektně zapadá do požadavků na energeticky úsporné stavby.
Když strop nahrazuje radiátory i klimatizaci
Vytápění a chlazení se v budovách obvykle řeší jako samostatné technologie. Radiátory, konvektory nebo klimatizační jednotky sice plní svou funkci – zároveň ale ovlivňují vzhled interiéru a přidávají další technické prvky, které je potřeba servisovat.
Systém Rigips Prothermo Energy Systems pracuje jinak. Technologii ukrývá přímo do dutiny v podhledu a ze stropní plochy vytváří aktivní prvek, který zajišťuje celoroční tepelné pohodlí.
„Aktivní strop má největší přínos ve chvíli, kdy je součástí celkového energetického konceptu budovy. Při správném návrhu propojuje efektivní regulaci teploty s akustickým komfortem a architektonicky čistým řešením interiéru.“ Vojtěch Zítek, produktový manažer – podhledy, Rigips
Jak aktivní strop funguje v letním režimu
V letní sezóně proudí rohožemi Delgado voda o teplotě přibližně 16 °C a ochlazuje stropní konstrukci. Když pak teplejší vzduch přirozeně stoupá ke stropu, ochladí se o desky Climafit a pomalu se vrací zpět do prostoru.
Díky tomu se interiér ochlazuje bez průvanu, hluku a výrazných teplotních výkyvů. Maximální chladicí výkon dosahuje 70 W/m².
V zimě se dům vytápí sáláním
V zimním režimu proudí systémem teplá voda a strop předává teplo do prostoru sáláním. Velká aktivní plocha přitom umožňuje rovnoměrnější regulaci teploty než lokální topné prvky. Nejdříve dochází k zahřívání okolních povrchů, konstrukcí a vybavení interiéru, od nichž se následně ohřívá vzduch.
Výsledkem je stabilní tepelný komfort bez výrazných rozdílů mezi jednotlivými částmi místnosti. Podle konkrétní skladby a návrhových podmínek může systém dosahovat topného výkonu až 80 W/m².
Grafit: klíč k výkonnému systému
Účinnost celého systému závisí na tepelné vodivosti podhledových desek. Standardní sádrokarton je v tomto ohledu limitující, proto se desky Rigips Climafit vyrábí se sádrovým jádrem obohaceným o grafit. Ten zvyšuje tepelnou vodivost materiálu (na λ = 0,52 W/mK) a výrazně zlepšuje přenos energie mezi rohožemi a prostředím v interiéru.
Úsporný provoz s tepelným čerpadlem
Aktivní strop využívá příznivější provozní teploty než běžné systémy chlazení a vytápění. V letním režimu pracují rohože Delgado s vodou o teplotě mezi 16 a 19 °C. Stropní chlazení tedy nepotřebuje tak nízké teploty jako klimatizace, která ochlazuje interiér proudem studeného vzduchu.
Podobná situace platí i při vytápění. Systém si vystačí s vodou o teplotě 33–37 °C, zatímco radiátor potřebuje za stejných podmínek zhruba 40–70 °C.

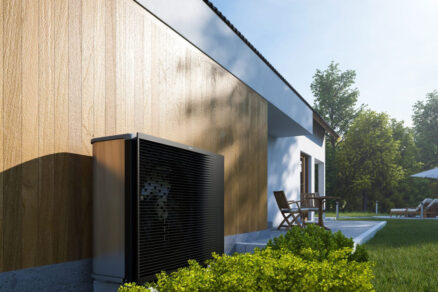

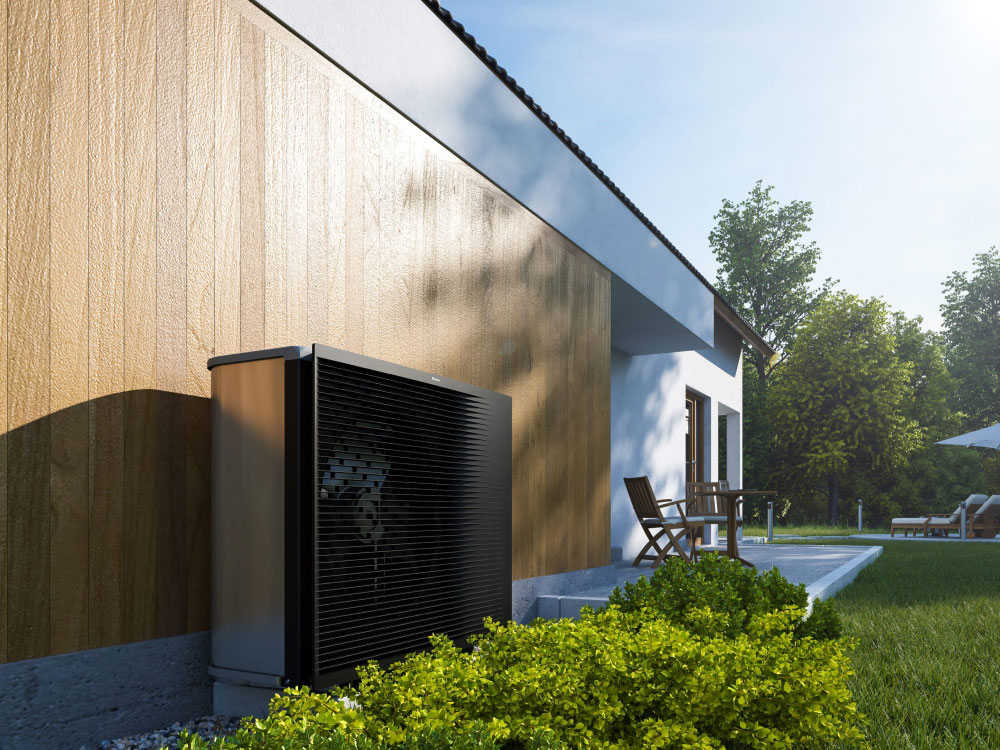

Právě nízkoteplotní charakter systému ho předurčuje ke kombinaci s tepelnými čerpadly. Takové spojení pomáhá snižovat provozní náklady v každém ročním období. Například v létě dokáže aktivní strop s tepelným čerpadlem vzduch–voda vychladit prostory až o polovinu levněji než klasická klimatizace (za předpokladu správného návrhu budovy).
Architektonicky čistý interiér bez viditelné techniky

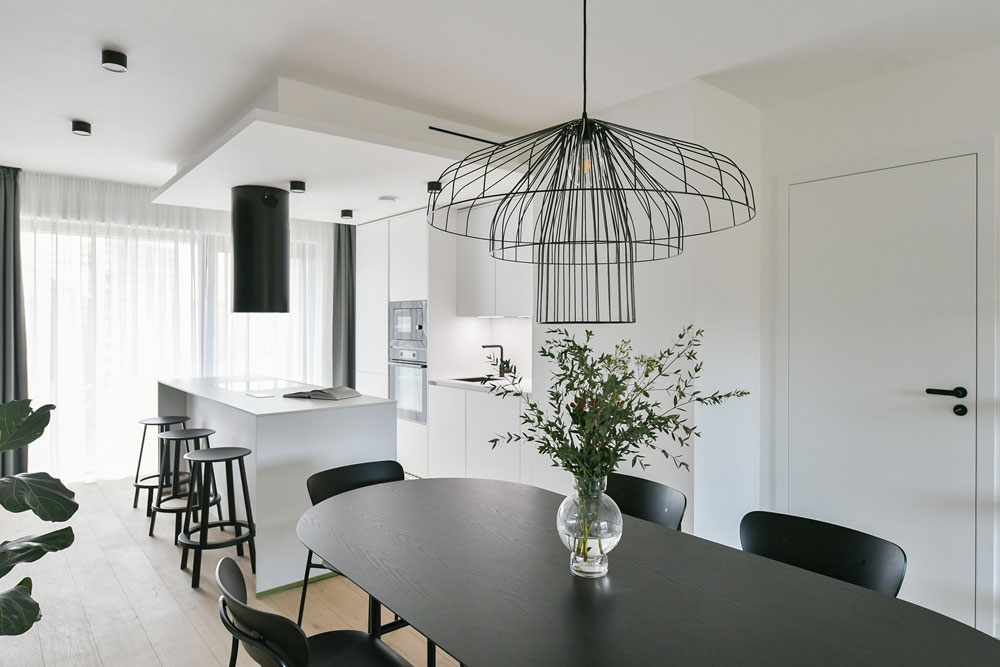

Pro architekty a designéry představuje integrace systému zásadní provozní výhodu. V místnostech nepřekáží radiátory, konvektory nebo vnitřní klimatizační jednotky. Stěny tak zůstávají volné, interiér působí čistěji a technologie nepřebírá vizuální roli v prostoru.
Oceníte také minimální nároky na servis celého systému. V interiéru nejsou ventilatory, filtry, ani další prvky, které by bylo nutné pravidelně čistit. Samotné rohože ukryté v podhledu fungují prakticky bezúdržbově. Občasnou kontrolu technika potřebuje pouze zdroj tepla – tedy tepelné čerpadlo, a to zpravidla jednou za dva roky.
Od tepelného komfortu k akustické pohodě

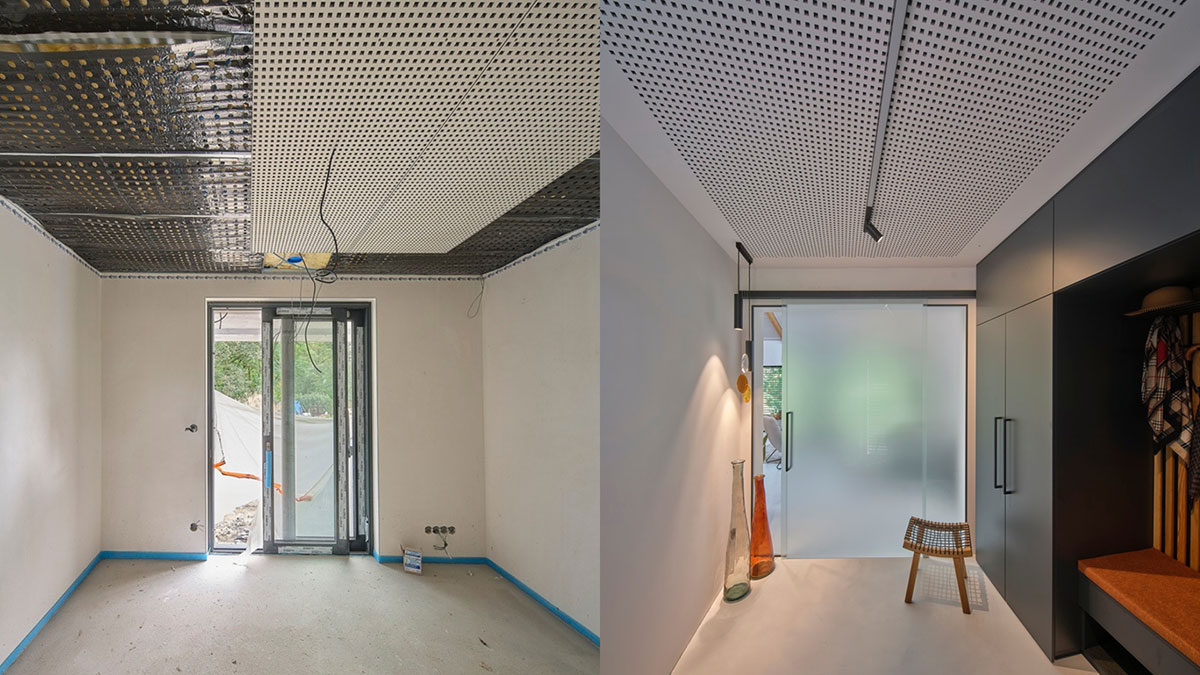

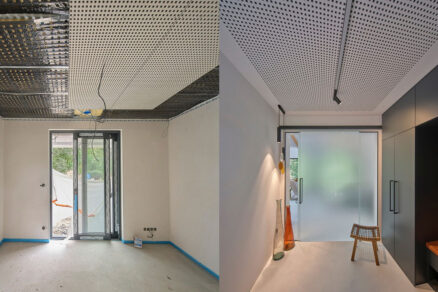

Kvalita vnitřního prostředí nestojí pouze na optimální teplotě. V mnoha typech budov je stejně důležitá prostorová akustika. Proto lze do skladby aktivního stropu v případě potřeby zařadit také perforované desky Rigitone Climafit.
Zvukové vlny pak procházejí perforacemi v deskách do dutiny podhledu, kde se utlumí. Stropní konstrukce tak může dosáhnout i maximální třídy zvukové pohltivosti „A“. Záleží na zvoleném typu desek, výšce zavěšení a doplnění minerální izolace. Jediná konstrukce tak řeší chlazení, vytápění, akustiku i výsledný vzhled interiéru.
Climafit v praxi: novostavba ZŠ VIA Beroun

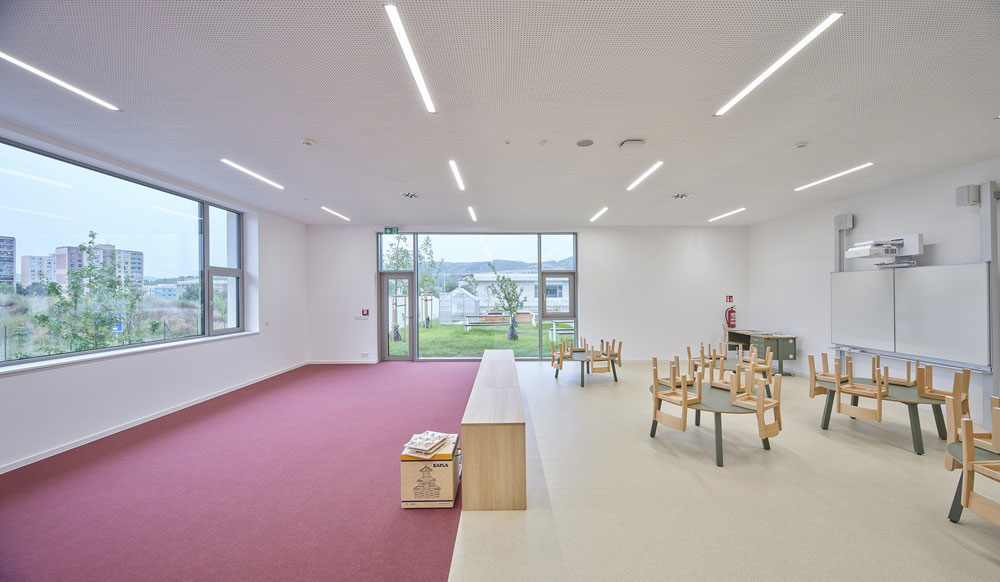

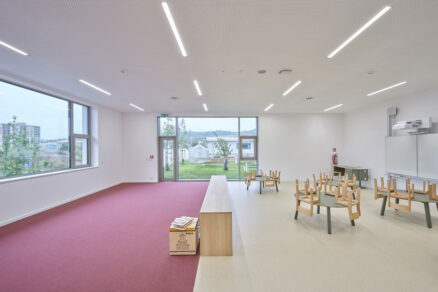

Praktické využití aktivního stropu ukazuje například novostavba ZŠ VIA Beroun. Součástí moderního interiéru je přibližně 4 000 m² aktivních stropních ploch s deskami Climafit.
Vytápění a chlazení v podhledu do školského prostředí ideálně zapadá. Učebny a společné prostory potřebují stabilní teplotu, dobrou akustiku a technologii, která nezasahuje do každodenního provozu. A právě Rigips Prothermo Energy Systems dokáže všechny tyto požadavky zkombinovat.
Spolehněte se na podporu Rigips a Energy Systems
Uvažujete o aktivním stropu ve svém projektu? Obraťte se na technické specialisty Rigips. Pomohou vám s návrhem vhodné skladby, a případně také se správným napojením na další technologie budovy.
U Energy Systems zase můžete využít energetické poradenství a zpracování PENB. Tým specialistů navrhne taková opatření a technologie, které přinesou maximální úsporu.
