Flexibilní lešení pomáhá od počátku při rekonstrukci historické budovy Průmyslového paláce
Budova Průmyslového paláce je stará více než 130 let. Byla postavena podle návrhu architekta Bedřicha Münzbergera u příležitosti Jubilejní zemské výstavy. Celou budovu tehdy stihli postavit i přes zdržení z důvodu povodně v roce 1890 za necelých devět měsíců.
V českých zemích šlo o vůbec první montovanou ocelovou konstrukci kombinovanou se sklem. Dominanta Výstaviště Praha se stala oceňovanou technickou, ale i uměleckou památkou, přestože původně mělo jít jen o dočasnou stavbu.
Rekonstrukce se dočkala také hlavní budova paláce, ze které během vichřice uletěla v roce 2017 část střechy. Pro tuto střední část bylo potřeba postavit lešení z vnější strany budovy na opravu fasády a výměnu, případně opravu prosklené části a vstupního portálu.
Zároveň muselo být zřízeno prostorové lešení uvnitř objektu pro opravu stropu a sloupů, jehož součástí je i vnitřní lešení okolo stěn objektu.
Bylo nutné zvolit takový systém lešení, který umožňuje přizpůsobení konstrukce velmi složitému tvaru objektu i splnění požadavku nasazení lešení v místech, kde nelze ani zakládat, ani kotvit.
Technickým oddělením firmy PERI bylo navrženo kompletní řešení včetně posouzení únosnosti jednotlivých konstrukcí s využitím doplňků systému lešení PERI UP a některých prvků z portfolia bednění PERI.
Pro rekonstrukci fasády a jejích prosklených částí byla nasazena kombinace lešení PERI UP Easy a PERI UP Flex, která byla nejvhodnější pro přizpůsobení složitému tvaru objektu. Pro možnost založení konstrukce lešení nad staveništěm vedlejšího objektu byly využity konzoly bednění SRU. V místech prosklené fasády bylo lešení založeno na příhradových nosnících ULA.

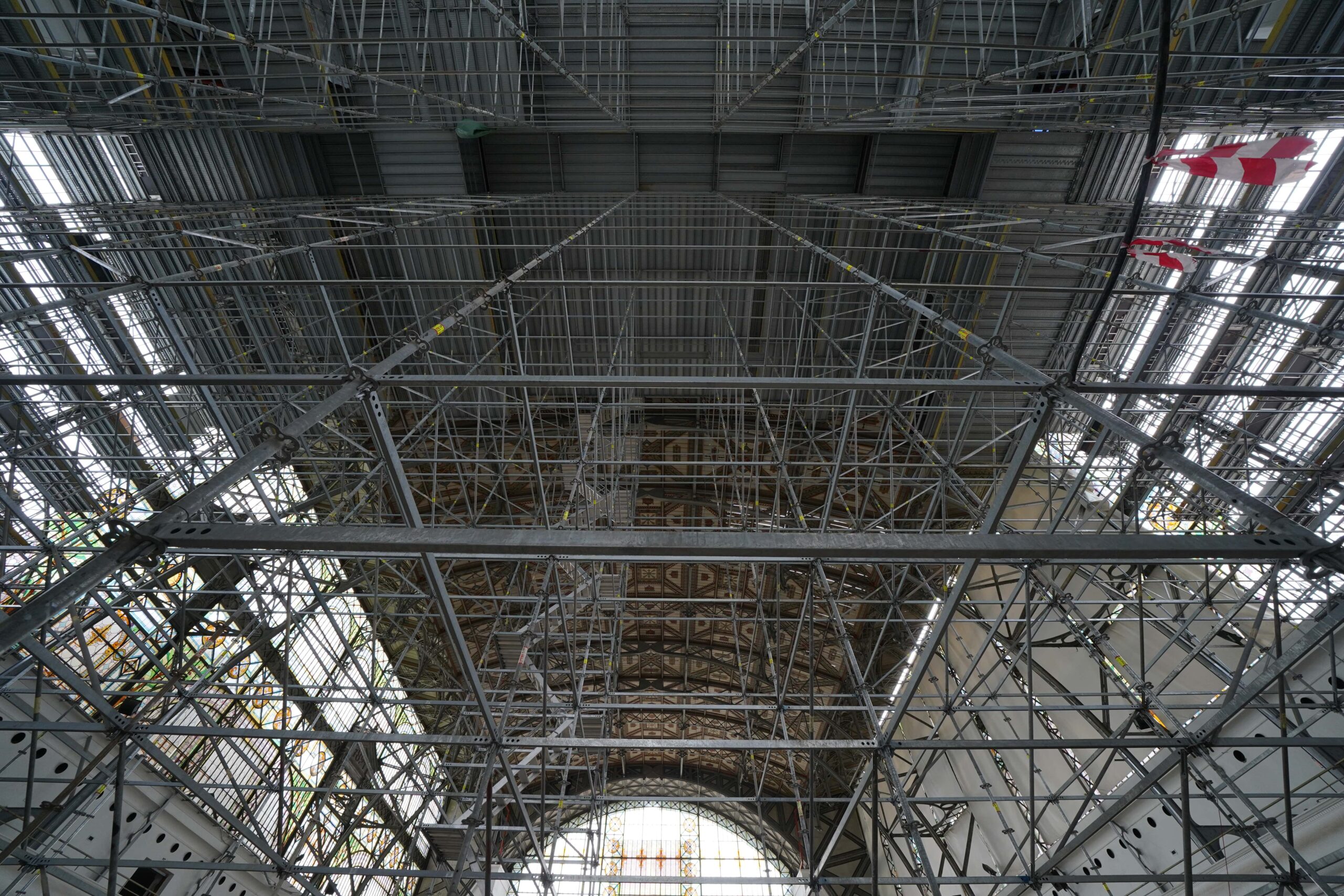

Oprava vnitřních prostor a stropu vyžadovala kombinaci prostorového a fasádního lešení pro bezpečný přístup ke všem prvkům konstrukce střechy.
Součástí prostorové konstrukce bylo vytvoření několika schodišť ze systému PERI UP Flex do výšky cca 23 m. Lešení po obvodu objektu bylo nutné založit na ochozech a jejich únosnost zajistit pomocí podpěrného lešení.
Pro rekonstrukci hodinové věže prováděnou na zemi bylo nutné vytvořit podpěrnou konstrukci dle specifikace statického posudku. Nejdříve byla postavena podpěrná věž z lešení PERI UP Flex o půdorysných rozměrech 3,5 m × 3,0 m s výškou 8,5 m, která byla stabilizována pomocí opěr kotvených do podkladu.
Na tuto podpěrnou konstrukci byla s pomocí jeřábu usazena hodinová věž a pro zajištění přístupu ke všem částem věže byla obestavěna pracovním lešením. Pracovní lešení bylo následně zakryto plachtami, aby se zabránilo odlétávání písku při pískování.
Kde všude lešení pomáhalo?

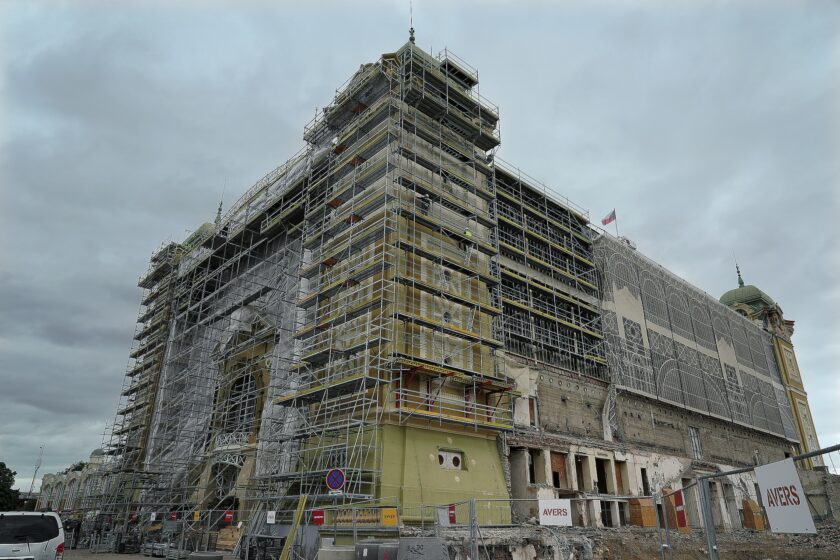

Lešení bylo klíčovým prvkem při zajištění bezpečnosti a přístupu během celé rekonstrukce objektu. Z vnější strany budovy bylo instalováno rámové fasádní lešení, které umožnilo opravu a restauraci fasády včetně výměny či opravy prosklené části a vstupního portálu.
Na tento úkol byla nasazena kombinace lešení PERI UP Easy a PERI UP Flex založená na příhradových nosnících ULA. Uvnitř budovy bylo zbudováno prostorové lešení pro zajištění prací na stropních konstrukcích a nosných sloupech, doplněné o systém vnitřního lešení podél stěn, které umožnilo bezpečný přístup ke všem částem interiéru.
Vzhledem ke složitosti tvaru stavby a omezeným možnostem kotvení bylo dodáno speciální lešení přizpůsobené těmto náročným podmínkám, včetně nasazení v místech, kde nebylo možné standardní zakládání ani kotvení. Samostatnou kapitolou byla rekonstrukce hodinové věže, při níž bylo lešení navrženo s ohledem na výšku, konstrukční specifika a nutnost maximální stability během zásahu na této dominantě objektu.
Pro tyto potřeby byla použita podpěrná věž PERI UP Flex o rozměrech 3,5 m × 3,0 m s výškou 8,5 m, stabilizovaná pomocí opěr kotvených do podkladu pro usazení hodinové věže a obestavění pracovním lešením pro její rekonstrukci prováděnou na zemi.
Informace o použitých materiálech

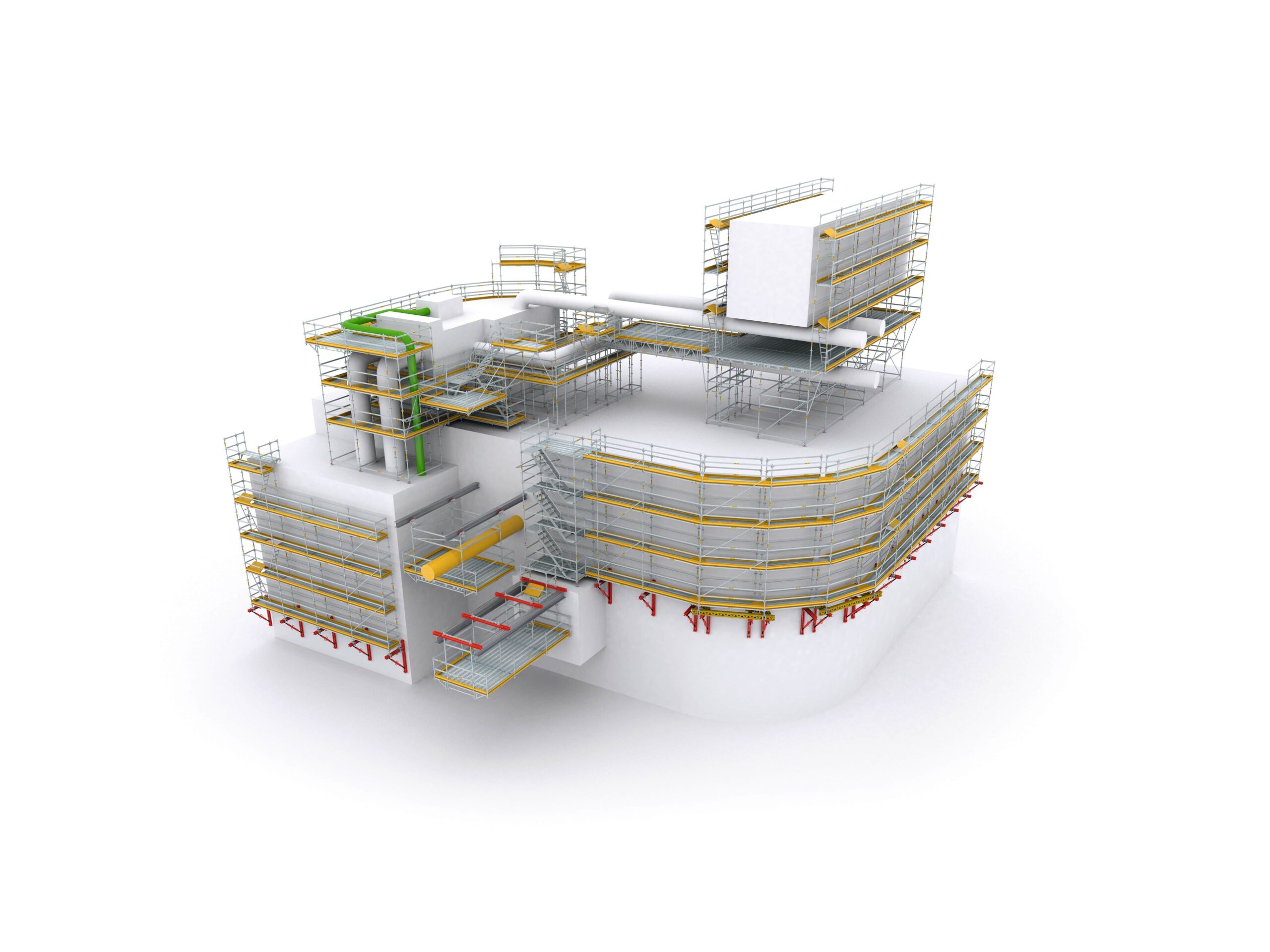

Modulové lešení PERI UP Flex
Mimořádně všestranné lešení, které splní téměř jakýkoli požadavek zejména při použití v průmyslu. Umožňuje téměř libovolnou adaptaci na jakékoli místní podmínky a splňuje nejpřísnější požadavky na bezpečnost práce na zřizovaných pracovištích. PERI UP Flex nabízí systémový modul 25 cm a 50 cm. Pestrá nabídka horizontál a podlah s délkou od 25 cm umožňuje změnu směru jejich pokládky a v důsledku toho možnost maximálního přizpůsobení tvaru konstrukce podle projektu. PERI UP Flex splňuje požadavky evropské normy EN 12810 a EN 12811.

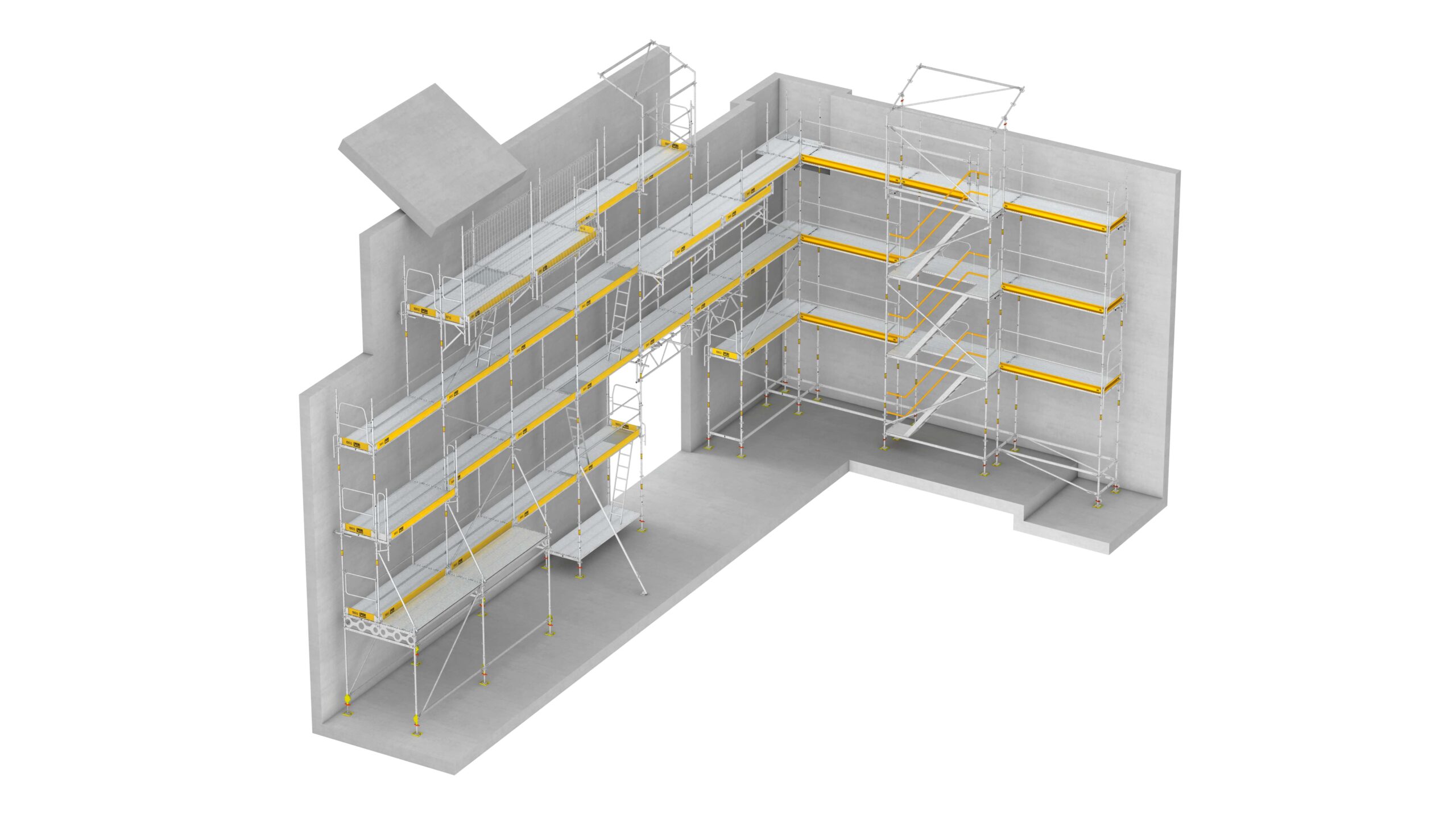

Fasádní lešení PERI UP Easy
Lešení s technicky vylepšeným rámem je ideálním způsobem zajištění bezpečnosti a hospodárnosti. Lešení se vyznačuje malou hmotností, to vede k výraznému zkrácení doby montáže a demontáže. Vzhledem k tomu, že se zábradlí následujícího patra montuje bez přídavných dílů s Easy rámem, je lešenář chráněn před pádem z výšky v každé úrovni bez osobního jištění. Zvláštní výhoda: rozeta na Easy rámu umožňuje kombinaci se systémovými konstrukčními díly modulového lešení PERI UP Flex. To otevírá nové možnosti použití také pro ucelená zadání.
PERI UP Easy má systémovou šířku 67 cm (pro třídu W 06), příp. 100 cm (pro třídu W 09). Pro systémovou šířku 67 cm je k dispozici jednodílná kombinovaná podlaha s šířkou 66 cm nebo dvě ocelové podlahy každá s šířkou 33 cm. V návaznosti na metrický systém obsahuje program také rám s šířkou 100 cm, který je možné jako alternativu osadit ocelovou podlahou šířky 25 cm ze systému modulového lešení PERI UP Flex.
Všechny podlahy PERI UP jsou opatřeny integrovanou pojistkou proti nazdvihnutí. To znamená nejen rychlou montáž a bezpečnou pracovní podlahu, ale také umožňuje rychlé otevření a uzavření polí lešení, např. pro transport materiálu. Montáž základního lešení probíhá téměř bez spojek. Systém rychlého kotvení Easy umožňuje zkrácení doby montáže. Mnoho promyšlených konstrukčních detailů činí systém PERI UP Easy rychlejším a efektivnějším, např. vytvoření vnějších a vnitřních rohů pouze několika konstrukčními díly.
Text+foto: PERI
Aktivity PERI jsou na tomto projektu od roku 2022 až do současnosti.
Fotodokumentace ze stavby je pořízená za období 2022 a 2023.
