Digitalizace v PERI: První nasazení tlakových senzorů ISC v České republice

Digitalizace ve stavebnictví stále nabývá na významu a společnost PERI na tento trend reaguje rozšiřováním své nabídky o inovativní řešení. Jedním z nich je senzorový systém určený pro monitorování tlaku a teploty čerstvého betonu, který zvyšuje kontrolu a efektivitu celého procesu betonáže.

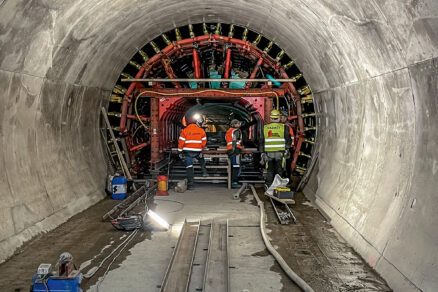

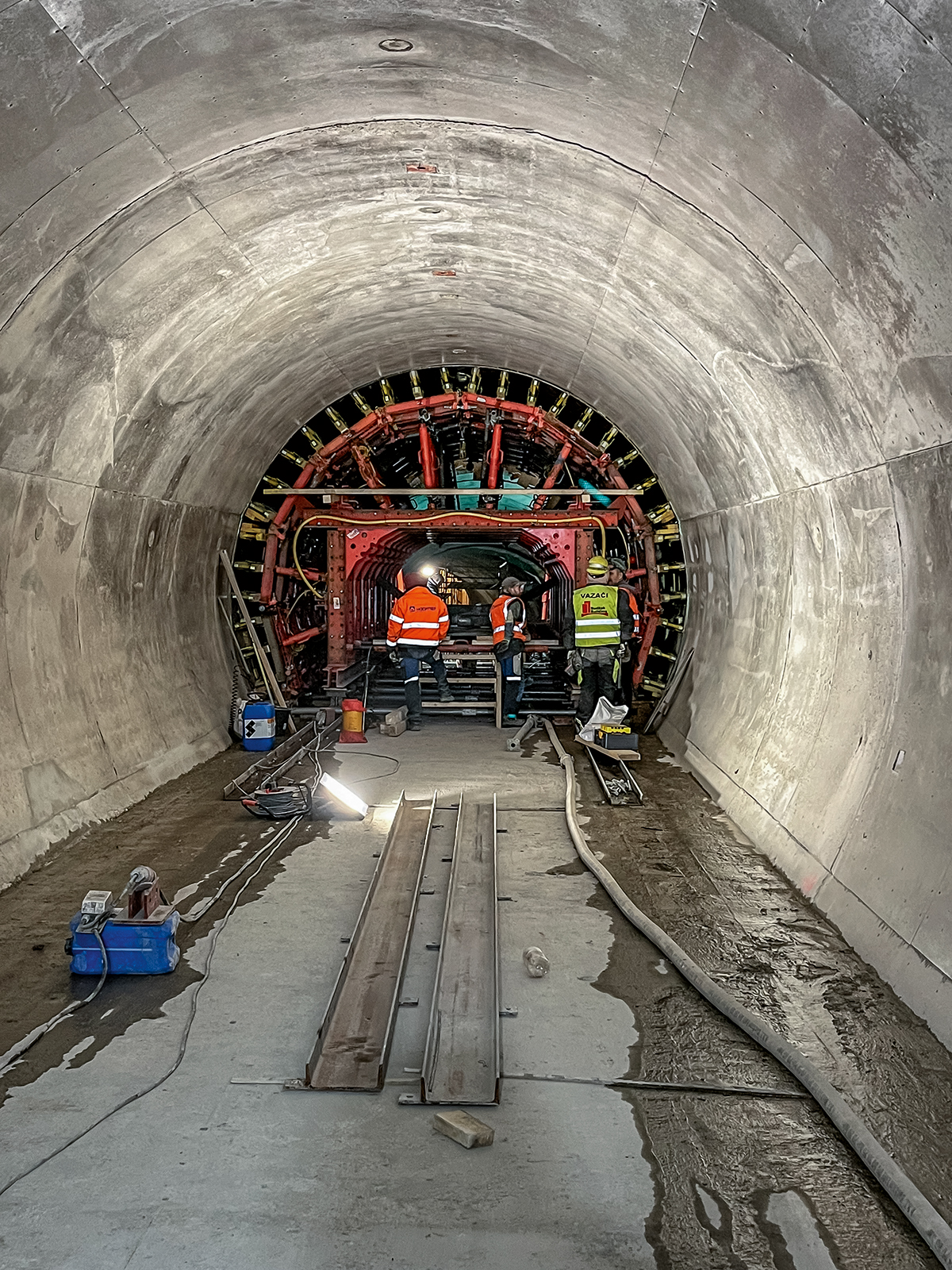

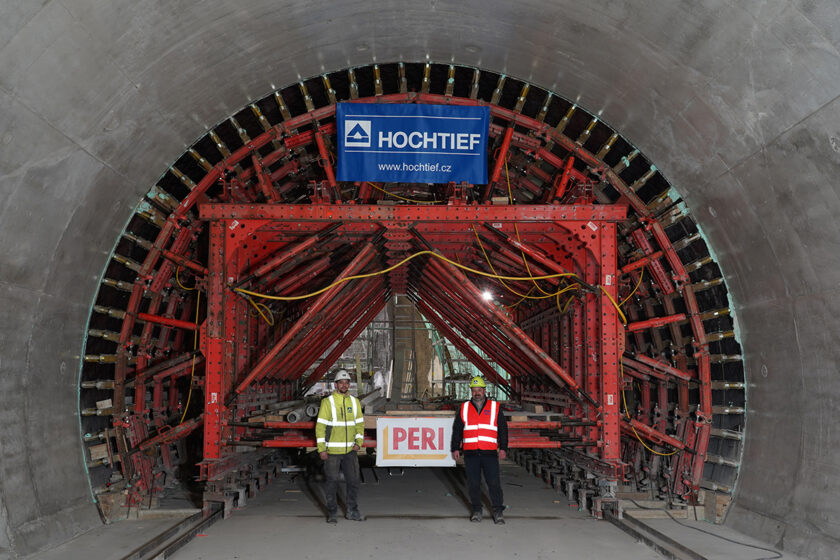

V praxi byly tyto senzory použity například pro část projektu linky metra D, strojovny vzduchotechniky ve štole 2, kde začala firma PERI spolupracovat s firmou Hochtief CZ, a. s. Pro tento úsek byl navržen a dodán pojízdný bednicí vůz ze systému
VARIOKIT s výškou 3,88 m, šířkou 4,96 m a délkou 8,90 m. Betonáž začala v nejnižším místě tunelu a po betonáži se bednicí vůz postupně posouval proti sklonu.

Zákazník vznesl požadavek na možnost sledování aktuálního tlaku čerstvého betonu na bednicí vůz. Důvodem bylo zamezení překročení maximální hodnoty tlaku čerstvého betonu, pro který byl bednicí vůz navržen. Na základě tohoto požadavku domluvila firma PERI se zákazníkem první nasazení tlakových senzorů ISC, které byly rozmístěny na konstrukci bednicího vozu v místech, kde se očekávalo největší působení tlaku.

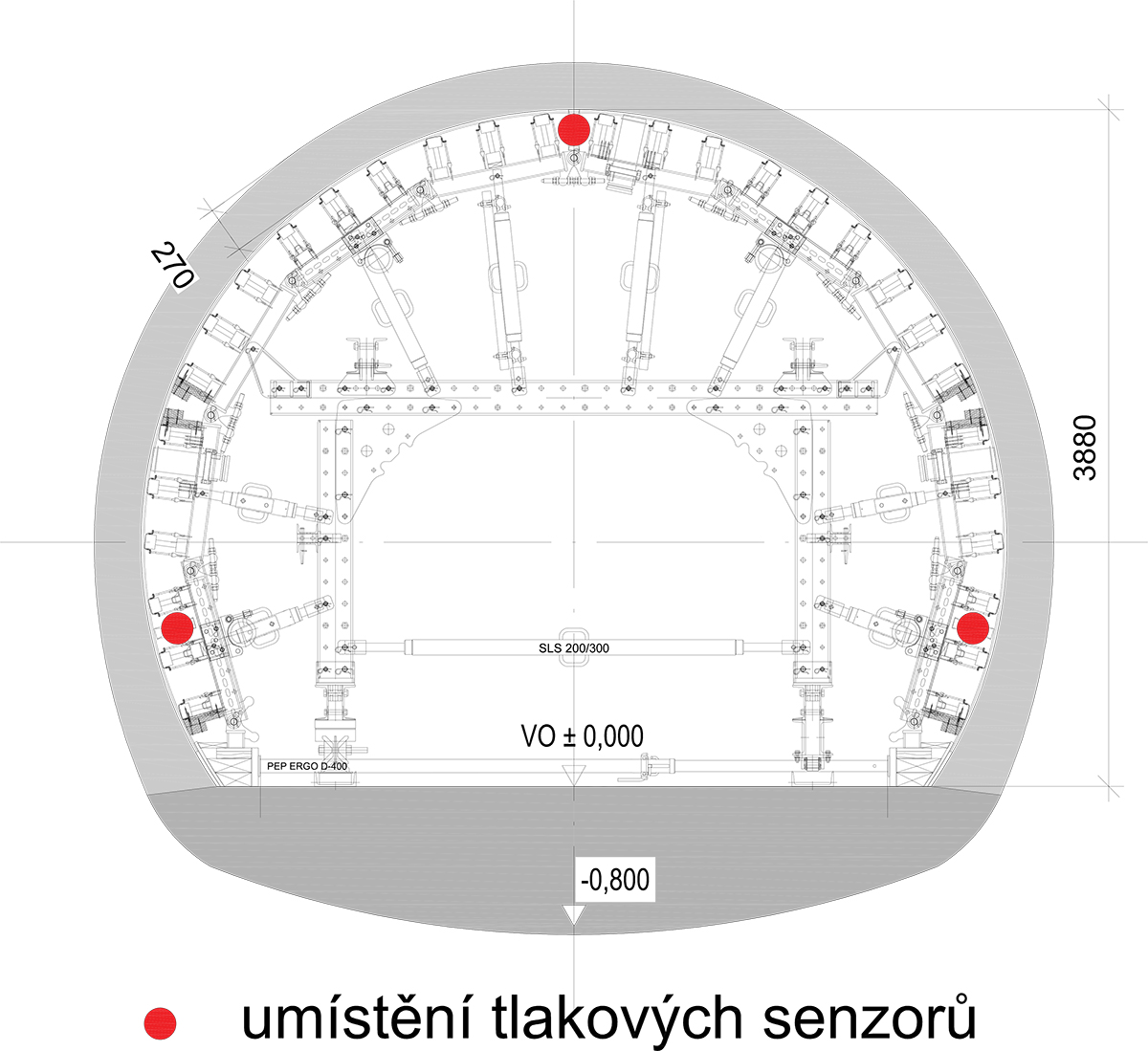

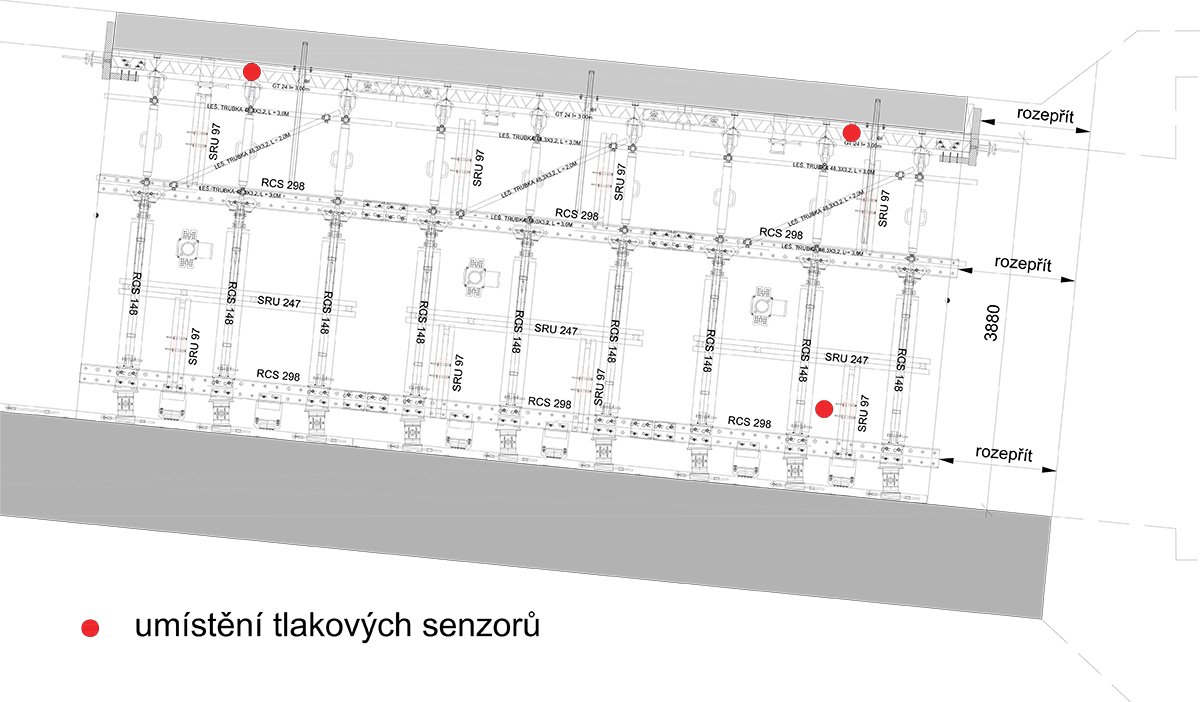

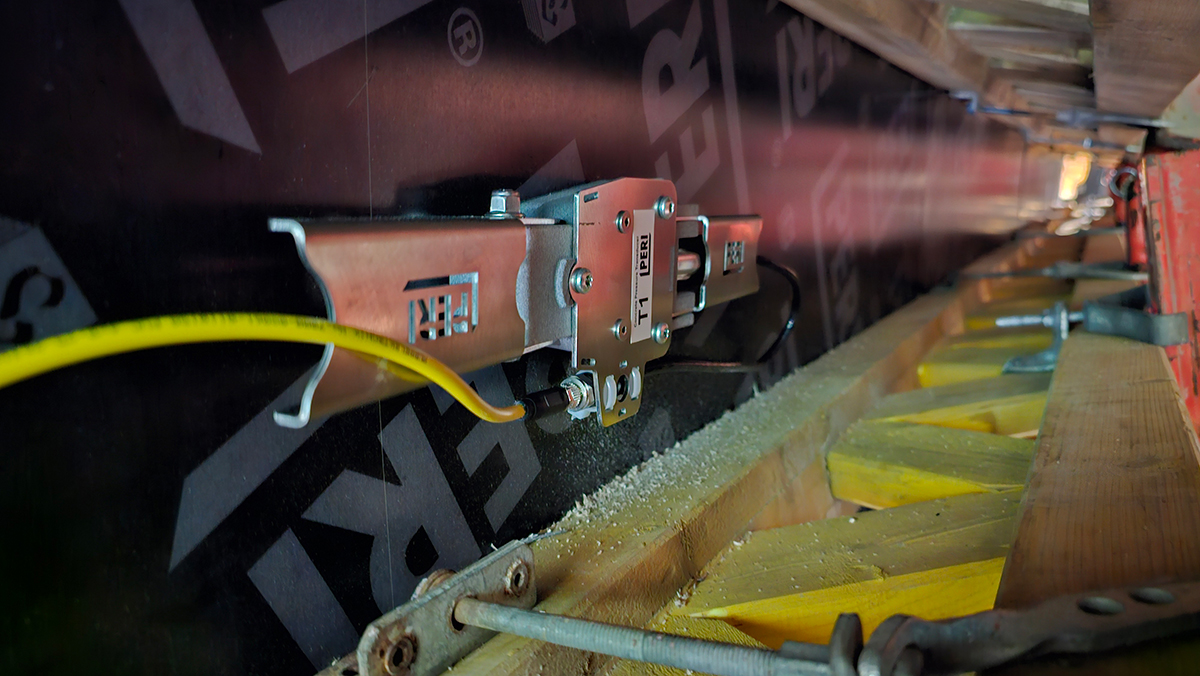

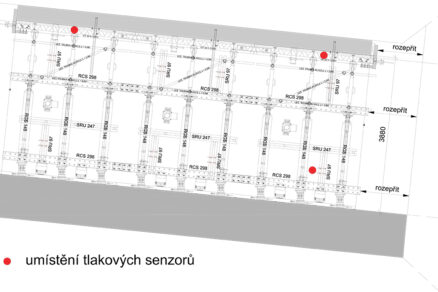

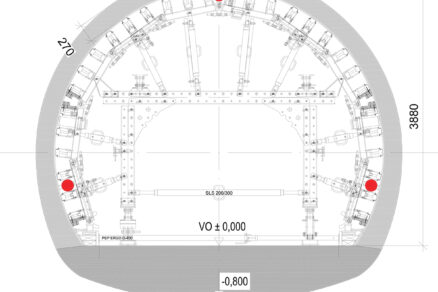

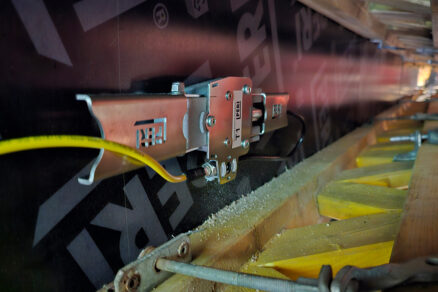

Na bednicí vůz byly osazeny celkem čtyři kusy tlakových senzorů: na levé a na pravé spodní části, na začátku a na konci ve vrchlíku klenby bednicího vozu. Tlakové senzory byly propojeny kabelem se sběračem ISC, data byla přenášena do data boxu ISC, který na displeji zobrazoval aktuální tlak čerstvého betonu.

Tlakové senzory byly nasazeny pro tři betonářské záběry, během kterých mohl zákazník sledovat průběh tlaku čerstvého betonu působícího na plášť bednicího vozu a zároveň mohl podle aktuálních údajů upravovat rychlost betonáže tak, aby nedošlo k překročení hodnoty tlaku, na který byl bednicí vůz dimenzován.

S nasazením a funkčností senzorů PERI byl zákazník spokojen. Vyzdvihnul především výhodu monitorovat aktuální tlak čerstvého betonu působící na bednicí vůz a zároveň možnost upravit tlak na bednicí vůz vlivem rychlosti betonáže. Další výhodu zákazník viděl ve vytvoření dokumentu s naměřenými údaji, který může být použit
pro dokumentaci stavby.

Sledování tlaku čerstvého betonu

ISC-sada pro měření tlaku čerstvého betonu monitoruje tlak, kterým působí beton na bednění. Naměřené údaje jsou přenášeny přímo do cloudu a webové

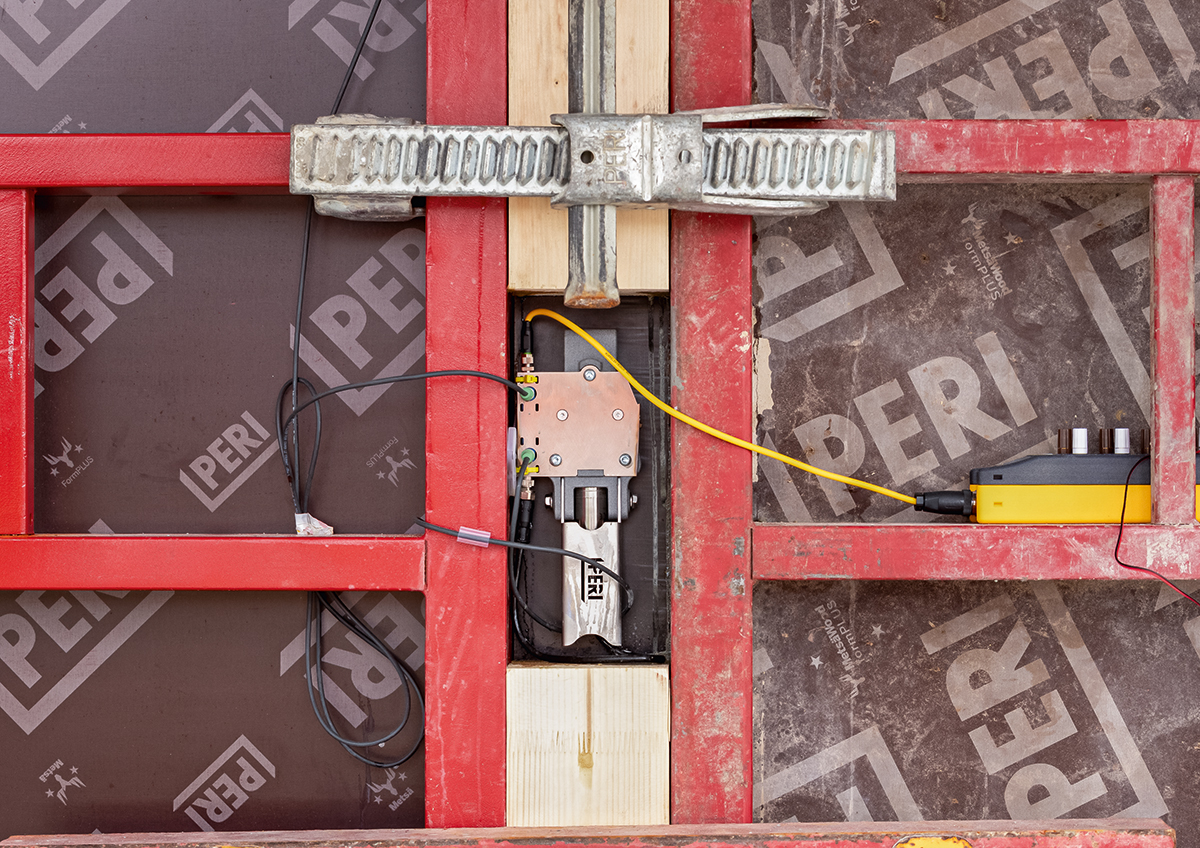

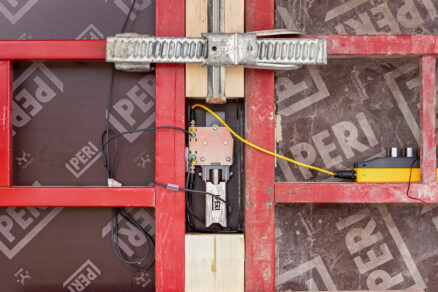

aplikace ISC. Můžete tak sledovat tlak čerstvého betonu v reálném čase a optimálně přizpůsobit rychlost betonáže. Součástí senzorů je i montážní výbava pro snadné umístění tlakového senzoru na překližku. Po betonáži senzory nezanechávají na povrchu betonu výrazný otisk. Postup betonáže je tak bezpečnější a efektivnější.

Řešení pro stavbu i kancelář

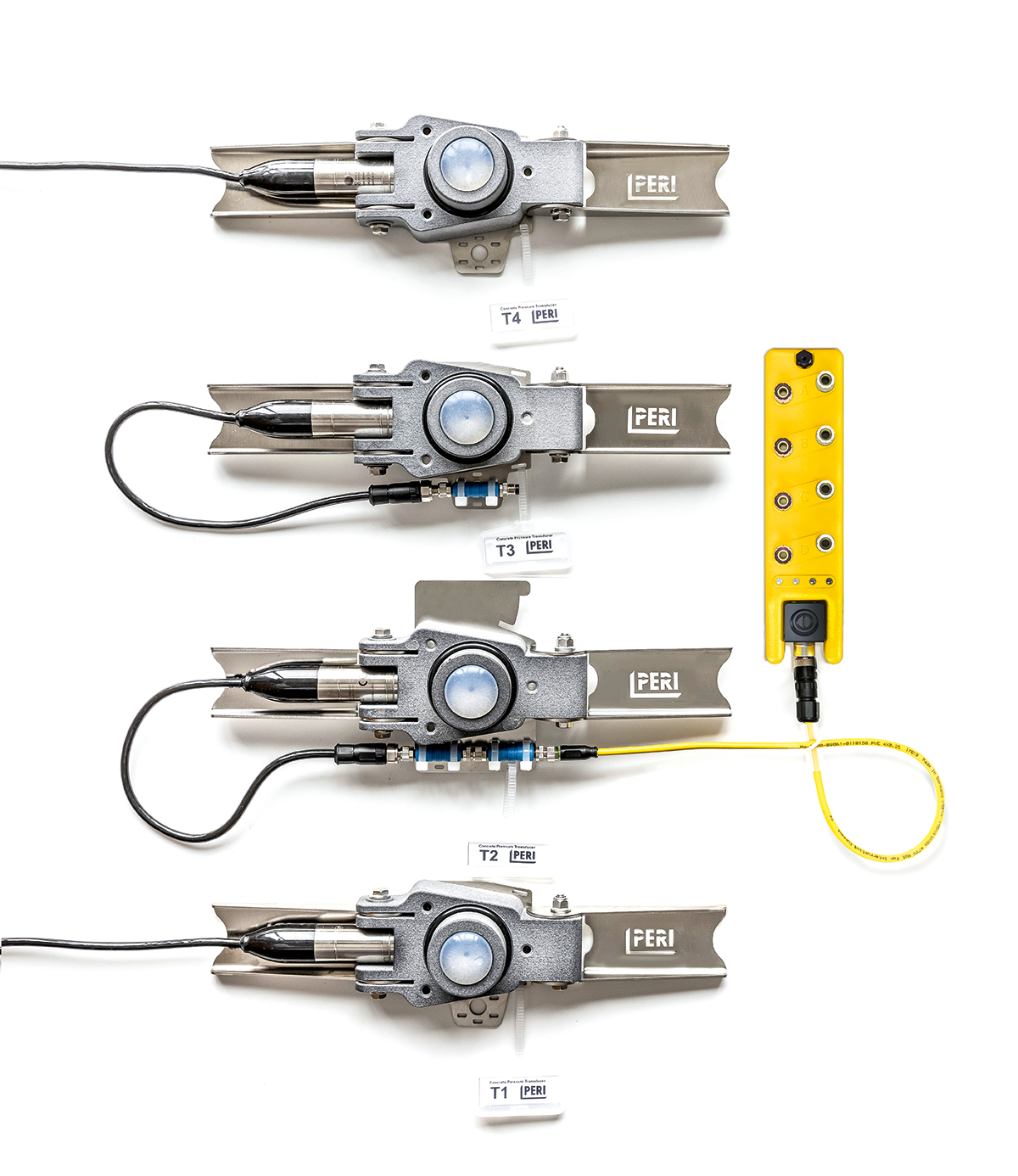

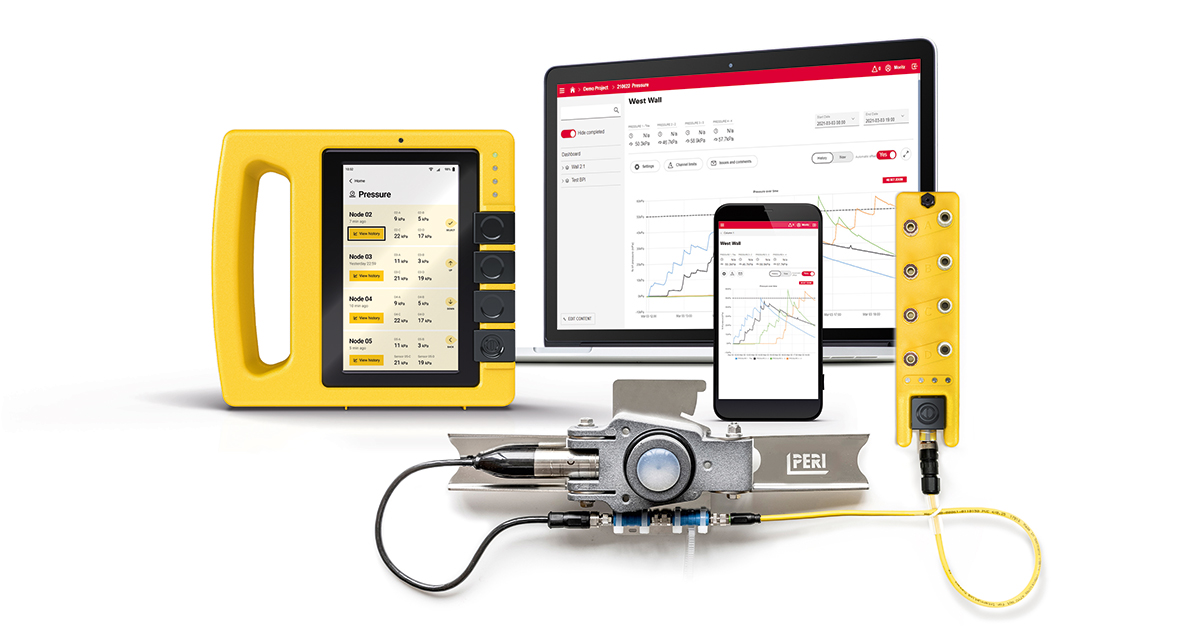

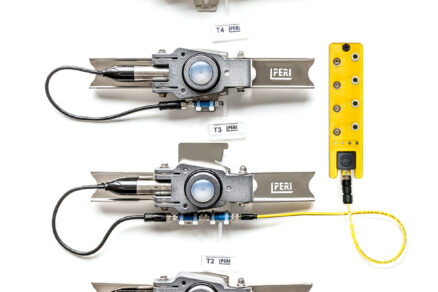

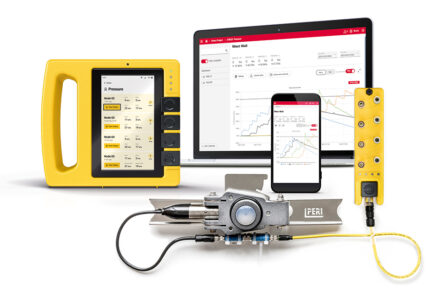

ICS-sada tlakových senzorů z porftolia PERI se skládá ze tří základních prvků: tlakového senzoru, který je propojen kabelem k ISC-sběrači, který je bezdrátově propojen s ICS-data boxem. Záleží na zákazníkovi, kolik bodů v konstrukci chce měřit, je možno měřit pouze jeden bod nebo více bodů najednou. ISC-data box zobrazuje naměřené hodnoty tlaku čerstvého betonu přímo na obrazovce nebo umožňuje vysílání dat na cloud a pomocí webové aplikace si může zaregistrovaný uživatel prohlédnout aktuální data v kanceláři, na staveništi nebo z domova. Podmínkou je pouze internetové připojení.

Klíčově informace o produktu

• Intuitivní rozhraní zobrazuje údaje o procesu betonáže a vývoji pevnosti betonu v reálném čase,
• možná zobrazení dat: odhad pevnosti betonu, měření teploty, měření tlaku (v závislosti na zvolených senzorech),
• v rámci projektu můžete sestavit podle svých požadavků různé ovládací panely,
• oznámení a funkce blogu zjednodušují komunikaci v rámci projektového týmu,
• po dosažení nastavené hodnoty můžete být automaticky upozorněni,
• lze snadno vytvářet zprávy o provedených betonážích, což vám usnadní dokumentaci.

Senzory do betonu

Technologie digitálních senzorů umožňuje uživatelům získávat potřebná data co nejrychleji a nejefektivněji. S přechodem na moderní způsob stavění nabývají na důležitosti rozhodnutí založená na datech. Řada senzorů pro beton od PERI je navržena tak, aby pokryla všechny aspekty stavebního procesu na staveništi. Senzory zajišťují stavebníkovi, aby měl všechna data k dispozici, kdykoli jsou potřeba, a mohl tak na staveništi činit ta nejlepší možná rozhodnutí.

Webová aplikace ISC

Webová aplikace ISC nabízí uživateli přehled o betonu. Kdykoli a kdekoli. Moderní responzivní design umožňuje přístup z celé řady zařízení. Všichni zákazníci společnosti PERI mohou k webové aplikaci přistupovat prostřednictvím svého účtu PERI, který bude vytvořen pro každý projekt.

Více informací: www.peri.cz/produkty/isc-sada-pro-mereni-tlaku-cerstveho-betonu.html

Zdroj: PR článek PERI
