Ochraňte VZT potrubí před požárem se systémovým řešením Isover
Požární odolnost vzduchotechnického potrubí nestojí jen na samotném vzduchovodu. Rozhoduje také správně navržená skladba izolace. Isover proto nabízí kompletní izolační systémy pro VZT. Pokrývají ochranu běžných rozvodů typu A i náročnějších řešení typu B a ZOKT.
Každé řešení VZT musí odpovídat konkrétnímu požárnímu scénáři a členění objektu do požárních úseků. Typ potrubí proto určuje projektant požárně bezpečnostního řešení. Jeho rozhodnutí následně ovlivňuje provedení vzduchovodu, volbu izolačního systému i požadovanou tloušťku izolace.
Typ A, nebo B? Rozdíl určuje působení požáru
Požárně odolná vzduchotechnická potrubí se zkoušejí dle ČSN EN 1366-1. Norma rozlišuje dva základní scénáře podle toho, odkud může požár na potrubí působit.
U potrubí typu A se předpokládá požár pouze vně vzduchovodu. Potrubí se zkouší bez otvoru a po celou dobu se v něm udržuje podtlak 300 ± 15 Pa vůči okolí.
Výrazně náročnější podmínky platí pro potrubí typu B. Požár při zkoušce působí zvenčí i zevnitř vzduchovodu. Před jejím zahájením se v potrubí udržuje proudění vzduchu o rychlosti 3 m/s. Izolace i konstrukce potrubí proto musí odolat obousměrnému působení požáru.
Následná klasifikace podle ČSN EN 13501-3 sleduje především celistvost E, izolační schopnost I a kouřotěsnost S. Celistvost vyjadřuje schopnost zabránit přenosu požáru, izolační schopnost omezuje nárůst teploty na neohřívané straně a kouřotěsnost hodnotí průnik kouře potrubím.
Výsledky zkoušek lze přímo použít jen do stanovených rozměrů. U čtyřhranného potrubí jde maximálně o 1 250 × 1 000 mm, u kruhového o průměr max. 1 000 mm.
Správný typ potrubí musí stanovit projektant PBŘ
Od změny ČSN 73 0810 v roce 2016 určuje typ potrubí projektant požárně bezpečnostního řešení. A to podle konkrétní aplikace a členění objektu do požárních úseků.
Ve spolupráci s projektantem vzduchotechniky ho musí jednoznačně uvést v projektové dokumentaci. Pokud dokumentace typ nestanoví, musí se použít odolnější potrubí typu B.
I malé průměry VZT vyžadují systémové řešení
K protipožární ochraně kruhového VZT potrubí do průměru 250 mm lze použít izolační pouzdra U Protect Vent Section Alu2. Jsou součástí systému Isover ULTIMATE Protect a podle konkrétní skladby umožňují navrhnout klasifikaci až EI 90 S pro potrubí typu A i B.
Pouzdra z kamenné vlny ULTIMATE se vyrábějí v délce 1 200 mm, tloušťkách 50 a 80 mm a pro vnitřní průměry od 80 do 250 mm. Podélně dělený jednodílný segment usnadňuje nasazení na potrubí. Zámek omezuje tepelné ztráty v místě drážky a přesah černé hliníkové fólie se samolepicí páskou uzavírá podélný spoj.
Materiál dosahuje reakce na oheň A2L-s1,d0 a bodu tání nejméně 1 000 °C. Vedle požární ochrany zajišťuje také tepelnou izolaci potrubí. Potřebná tloušťka se volí podle typu a orientace potrubí, požadované klasifikace a směru požárního namáhání.

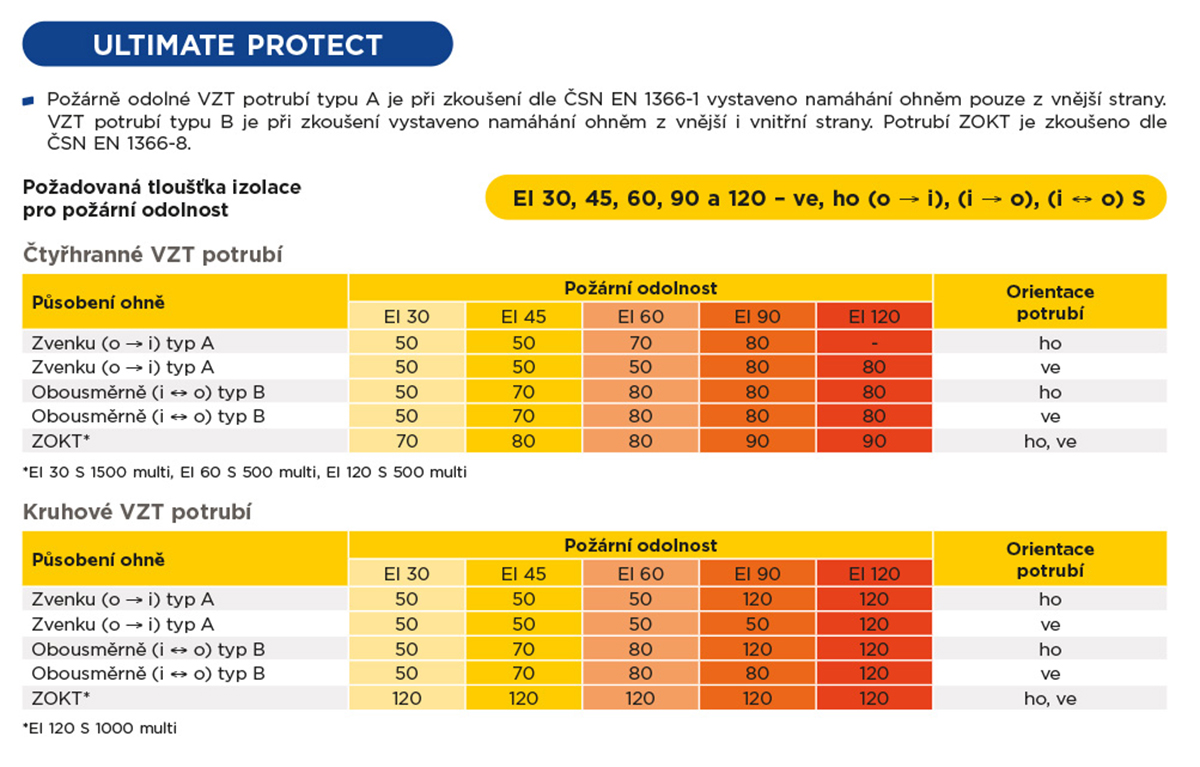

Dimenzační tabulky:
Požární odolnost závisí na správné skladbě a montáži
Deklarovaná požární odolnost platí pouze pro přesně stanovenou skladbu a montážní postup. Odchylky v tloušťce izolace, provedení spojů, kotvení nebo řešení prostupů mohou výsledné parametry ovlivnit.
Montáž protipožárních systémů Isover proto mohou provádět pouze odborně proškolené firmy. Jen tak lze zajistit správné provedení a zachování parametrů, se kterými projektant při návrhu počítá.
Řešíte v projektu požární ochranu VZT potrubí? Obraťte se na technické specialisty Isover. Pomohou vám zvolit vhodný systém, stanovit potřebnou tloušťku izolace a vyřešit konstrukční detaily.
