Montáž solárně napájených venkovních stínicích doplňků (pracovní postup)

Partneři sekce:

Instalace venkovních stínicích doplňků účinně pomáhá v boji proti přehřívání interiéru. Solárně napájená dálkově ovládaná řešení jsou poháněna baterií s fotovoltaickým dobíjením.

Dodávaný dálkový ovladač je již z výroby spárován s produktem. Baterie na solární dobíjení uchovává dostatek energie až na dvě stě operací, i když není k dispozici přímé sluneční světlo. Toto řešení je ideální tam, kde není k oknu přivedena elektřina.

Průhledná venkovní roleta VELUX z průsvitné tkaniny blokuje sluneční paprsky ještě před dopadem na sklo střešního okna, čímž efektivně snižuje teplotu v interiéru a stíní sluneční světlo, ale zároveň zachovává výhled a propouští světlo.

Instalací na stávající střešní okno lze snížit teplotu v interiéru až o 5 °C*. Průhledná venkovní roleta je vyrobena ze 100% polyesteru, který je odolný vůči povětrnostním podmínkám a zajišťuje dlouhou životnost. Dálkové ovládání umožňuje snadné stahování a vytahování rolety pomocí tří tlačítek: otevřít/zavřít/stop. Dálkový ovladač je už z výroby spárován s roletou pro rychlejší a jednodušší uvedení do provozu.

Informace o materiálu:

  • Průhledná venkovní roleta proti přehřívání na solární pohon je vyrobena ze síťoviny ze 100% polyesteru, odolné vůči povětrnostním vlivům. Je vybavena lakovaným hliníkovým horním krytem a pohybuje se v bočních vodicích lištách z lakovaného hliníku.
  • Lehká termoizolační venkovní roleta je vyrobena z lehké polyesterové tkaniny s oboustranným PVC-potahem vyztužené hliníkovými lamelami. Boční lišty jsou z lakovaného hliníku, horní kryt je integrován do okna. Doporučený sklon pro instalaci je 15° až 90°.

Lehká venkovní roleta VELUX na solární pohon kombinuje účinné zatemnění místnosti a udržení příjemného klimatu. Během léta může snížit teplotu až o 6,5 °C*. Roleta je vyrobena z pevné polyesterové tkaniny s PVC-povlakem a vyztužená hliníkovými lamelami. Materiál je odolný proti UV-záření, nepropouští světlo a nepodléhá degradaci. Navíc pomáhá tlumit hluk deště.

Montážní postup pro solárně napájené průhledné venkovní rolety a lehké venkovní rolety je totožný.

Měření bylo provedeno v místnosti orientované na jižní stranu se dvěma střešními okny VELUX typu GLL se zasklením 61 v nejběžnější velikosti MK06 (780 × 1178 mm). Studie vlivu stínicích doplňků během léta proběhla v Praze v červenci a srpnu 2023.

TIP

Ovládání stínicích prvků
Stínicí doplňky s elektrickým nebo solárním napájením lze ovládat také pomocí mobilní aplikace VELUX App Control nebo prostřednictvím inteligentního systému VELUX Active with Netatmo. Tento systém automaticky reguluje větrání a stínění na základě monitoringu vnitřního klimatu.

Co budete potřebovat

  • průhlednou venkovní roletu na solární pohon
    nebo
  • lehkou venkovní roletu
  • vrták do kovu 2 mm (součástí balení rolety)
  • nářadí
  • akumulátorový šroubovák
Příprava okna - Solárně napájená průhledná venkovní roleta (nebo lehká venkovní roleta) se montuje zvenčí na oplechování střešního okna. Pro přístup z interiéru je nutné okno před instalací otevřít a otočit přibližně o 90° do svislé polohy.
1
Příprava okna - Solárně napájená průhledná venkovní roleta (nebo lehká venkovní roleta) se montuje zvenčí na oplechování střešního okna. Pro přístup z interiéru je nutné okno před instalací otevřít a otočit přibližně o 90° do svislé polohy.
Začátek montáže - Montáž začíná v horní části okna demontáží šroubů horního oplechování.
2
Začátek montáže - Montáž začíná v horní části okna demontáží šroubů horního oplechování.
Dilatace - Jako dilatační a vodotěsný prvek se umístí těsnění z butylového tmelu.
3
Dilatace - Jako dilatační a vodotěsný prvek se umístí těsnění z butylového tmelu.
Oplechování - Do horní části okna se vloží úchyt nosné lišty rolety a přišroubuje se šroubem vyjmutým v předchozím kroku.
4
Oplechování - Do horní části okna se vloží úchyt nosné lišty rolety a přišroubuje se šroubem vyjmutým v předchozím kroku.
Demontáž oplechování - Boční kryt okna se na obou stranách vycvakne, aby nepřekážel při montáži.
5
Demontáž oplechování - Boční kryt okna se na obou stranách vycvakne, aby nepřekážel při montáži.
Předvrtání - Do předem označených míst pro šrouby rolety se předvrtají otvory pro upevnění.
6
Předvrtání - Do předem označených míst pro šrouby rolety se předvrtají otvory pro upevnění.
Nosná lišta - Nosná lišta se zacvakne do úchytů.
7
Nosná lišta - Nosná lišta se zacvakne do úchytů.
Připevnění - Přes těsnění z butylového tmelu se nosná lišta přišroubuje na místo.
8
Připevnění - Přes těsnění z butylového tmelu se nosná lišta přišroubuje na místo.
Montáž oplechování - Boční díl oplechování se vrátí na místo.
9
Montáž oplechování - Boční díl oplechování se vrátí na místo.
Úprava křídla - Na spodní vnější hranu okna (nyní v horní svislé poloze) se připevní spodní díl rolety. Připevní se šrouby do předvrtaných otvorů, které se utěsní butylovým tmelem.
10
Úprava křídla - Na spodní vnější hranu okna (nyní v horní svislé poloze) se připevní spodní díl rolety. Připevní se šrouby do předvrtaných otvorů, které se utěsní butylovým tmelem.

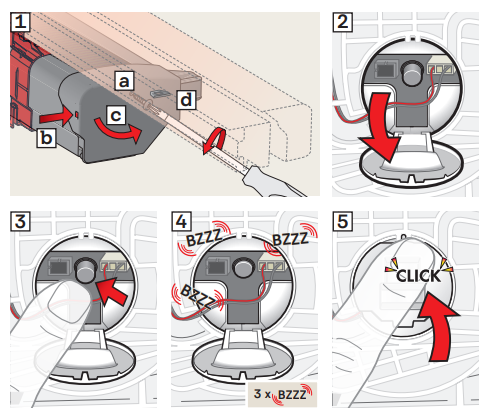

Aktivace baterie - Po otevření bočnice zásobníku rolety se zmáčkne resetovací tlačítko. Až se třikrát ozve bzučivý zvuk, lze bočnici opět uzavřít.
11
Aktivace baterie - Po otevření bočnice zásobníku rolety se zmáčkne resetovací tlačítko. Až se třikrát ozve bzučivý zvuk, lze bočnici opět uzavřít.

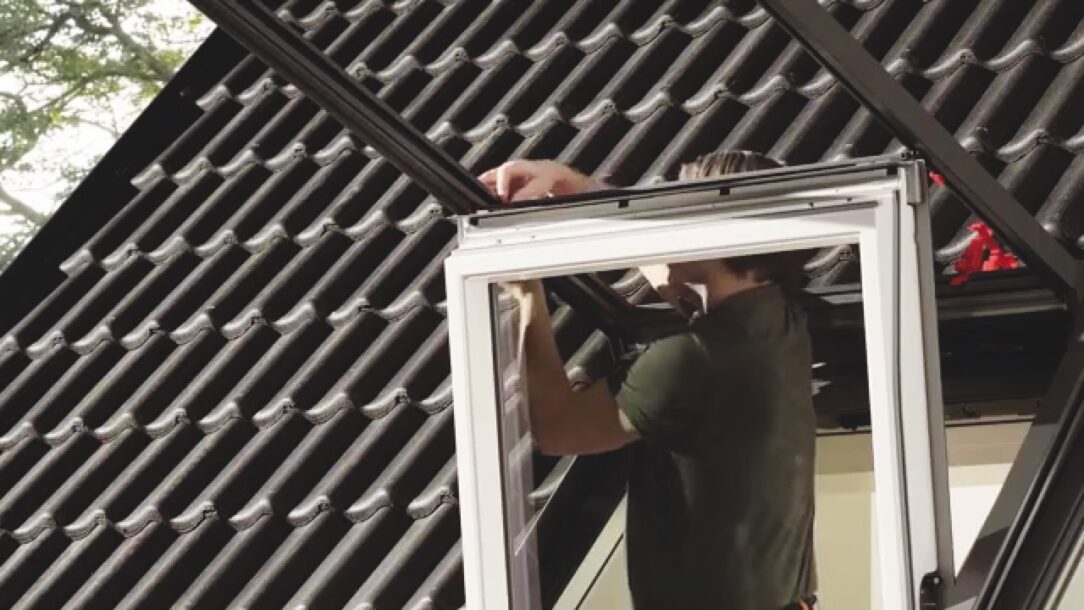

Upevnění schránky - Zásobník rolety se osadí nad horní hranu okna a zacvakne na místo.
12
Upevnění schránky - Zásobník rolety se osadí nad horní hranu okna a zacvakne na místo.
Vodicí lišty - Na osazený zásobník se připevní vodicí lišty rolety, které se upevní také na spodní hranu okna.
13
Vodicí lišty - Na osazený zásobník se připevní vodicí lišty rolety, které se upevní také na spodní hranu okna.
Připevnění lišt - Vodicí lišty se přišroubují k zásobníku.
14
Připevnění lišt - Vodicí lišty se přišroubují k zásobníku.
Zprovoznění rolety - Z dálkového ovladače se vytáhne celý červený proužek a po zmáčknutí tlačítka dolů se ozve bzučivý zvuk, poté je do 10 vteřin třeba zmáčknout tlačítko stop a vzápětí tlačítko dolů. Roleta si najde horní i spodní koncové polohy, během této doby se nesmí zastavovat.
15
Zprovoznění rolety - Z dálkového ovladače se vytáhne celý červený proužek a po zmáčknutí tlačítka dolů se ozve bzučivý zvuk, poté je do 10 vteřin třeba zmáčknout tlačítko stop a vzápětí tlačítko dolů. Roleta si najde horní i spodní koncové polohy, během této doby se nesmí zastavovat.

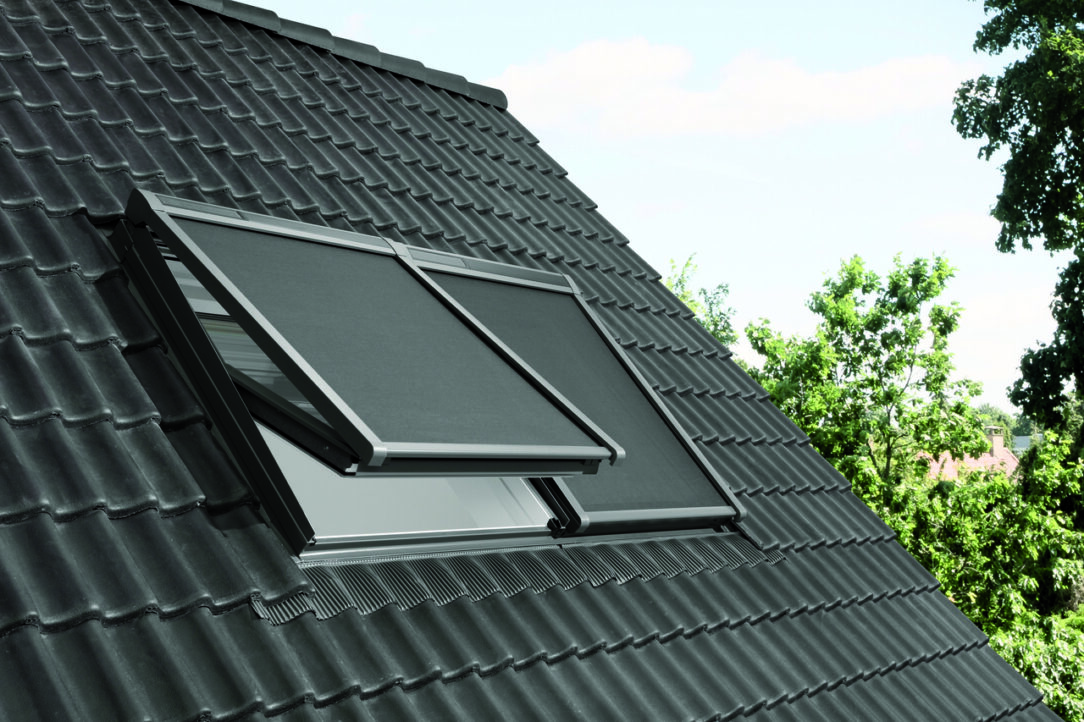

Dokončení montáže - Roleta je namontována, zprovozněna a připravena k užívání.
16
Dokončení montáže - Roleta je namontována, zprovozněna a připravena k užívání.

TEXT: Zpracováno z podkladů firmy VELUX
Foto: VELUX
