Systémové nářadí a přípravky pro dřevostavebnictví

01.12.2010
Rostoucí požadavky na kvalitu a přesnost prací v oblasti dřevostaveb, tesařství a truhlářství si vynutily vedle výkonného elektrického ručního nářadí i vývoj systémových nástrojů a specializovaných přípravků.
Trend systémového nářadí
Obrábění se celosvětově propracovalo od univerzálních obráběcích strojů v hromadné výrobě k univerzálním obráběcím centrům, které s paletou specializovaných nástrojů pro zcela určitý obor práce zvládnou výkonné a přesné trojrozměrné obrábění s vysokou produktivitou. Elektrické ruční nářadí zejména při vrtání, vystružování, vykružování, broušení, řezání a hlazení kopíruje tento pokrok jednak zavedením jednoúčelových speciálních nástrojů, jednak systémovým příslušenstvím umožňujícím nástroj z příslušenství dodané sady sestavit na míru žádaného úkonu, jeho rozměru, druhu materiálu a požadované přesnosti.

Nejdále pokročilo systémové nářadí v oblasti truhlářství a tesařství. Rozsah sahá od vrtacích stojanů a přípravků přes přesné vrtáky, záhlubníky a vykružovače až například po vrtáky na bednění nebo hmoždinkové a čepovací frézy. S nejrozšířenějšími sadami a speciálními nástroji stavební trh zásobuje DeWalt, Heller, Narex a Protool (zastřešený organizací Tooltechnic Systém AG&Co) a další. Jsou použitelné jak pro upnutí do elektrických ručních vrtaček, tak do stacionárních truhlářských strojů (vrtačkových frézek a soustruhů).

Profesionální vrtáky do dřeva

Podle druhu opracovávaného dřeva (přírodní měkké nebo tvrdé, překližky, dřevotřísky) a účelu děr (slepé nebo průchozí díry, díry velkého průměru, díry pro přesné spojování hmoždinkami a další) lze zvolit následující typy vrtáků: šroubovicové, spirálové, válcové, ploché nebo Fortnerovy, vrtací korunky nebo čepovací frézy.
  • Šroubovicové CV (chrom-vanadiové) vrtáky z kalené oceli mají šroubovici snižující zasekávání v měkkém dřevu a umožňující dobrý odvod třísek při vrtání fošen, trámů, stropnic a dřevěných panelů. Typy se středicím hrotem se nabízejí v sadách od průměru 3 do 10 mm nebo jednotlivě až do průměru 20 mm v délkách od 130 do 200 mm. Pro tesařství existují i velmi dlouhé se štíhlejší stopkou a délkou až 400 mm. Novinkou jsou typy s šestihranným dříkem pro vrtačky s rychloupínacím sklíčidlem a dlouhé vrtáky do bednění se zbytky betonu z rychlořezné oceli HSS.
  • Spirálové (hadovité) vrtáky pro hluboké vrtání mají samostředicí hrot s předřezávacím závitem a dvěma předřezávacími břity, pevné upnutí zajišťují šestihranné stopky. Některé typy umožňují nasadit nástrčný záhlubník, otočením použitelný i jako hloubkový doraz. V sadách nebo jednotlivě se nabízejí do průměru 32 mm, obvykle v délkách 230 nebo 460 mm.
  • Ploché (kopinaté) vrtáky jsou určeny zej­ména pro hrubší tesařské vrtání přírodního dřeva nebo dřevovláknitých desek. Mají středicí hrot a šestihrannou stopku 6,35 mm; nabízejí se v sadách i jednotlivě s průměrem 8 až 38 mm, obvykle v délkách 160 nebo 320 mm.

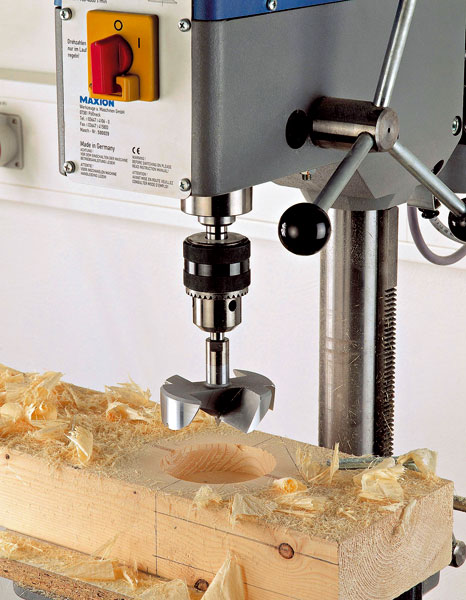

  • Forstnerovy vrtáky vhodné pro měkčí dřevo jsou dodávány s průměrem 10 až 50 mm. Díky svému broušenému středicímu hrotu, páru hlavních břitů a páru řezacích kruhů se používají i k řezání slepých děr většího průměru. Podobnou hlavu, ale s břity z karbidu wolframu, mají válcové TCT vrtáky, které jsou určeny k vrtání velmi tvrdých dřev, laminátů, překližek a lisovaných dřevěných desek. Možností omezit hloubku řezu (vrtání) a drážkami pro lámání třísek jsou nejnověji vybaveny podobné vrtáky ZOBO pro průměry od 100 do 130 mm.
Vrtací korunky děrovky a nožové vykružovače
V kategorii hobby se nabízejí jako děrovky se středicím vrtákem a sadou výměnných listů vhodných pro průměry 25 až 68 mm nebo jako korunové děrovky upínané obvykle na závitovou stopku o průměru 16 mm a s ostřím z tvrdokovu. Slouží instalatérům k vrtání zdí i stavebním truhlářům a výrobcům nábytku. Nabízejí se v odstupňovaných průměrech od 25 do 105 mm, hloubka vrtání 60 mm vystačí zejména na otvory pro zásuvky. Variantou jsou bimetalové děrovky (Metabo) s variabilní roztečí zubů, v nabídce výrobců až do průměru 152 mm. Snižují vibrace a hluk při vrtání a urychlují postup i odvod třísek. Do upínacích stopek se upínají na dřík středicího vrtáku, nejnověji s SDS plus.

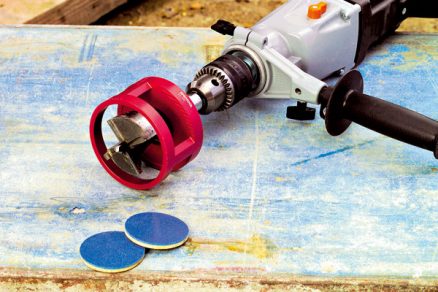

Trend směřuje k profesionálním vykružovačům s nožovou hlavou umožňujícím v daném rozsahu (obvykle 50 až 120 mm) přesné nastavení čtyř nožů s břity osazovanými tvrdokovem. Ten je vhodný kromě práce se dřevem také k vyřezávání kruhových děr i v deskových materiálech a laminovaných nebo plastových deskách. Větší přesnosti napomáhá použití vrtacích stojanů.

Dlabací vrtáky, čepovací a hmoždinkové frézy

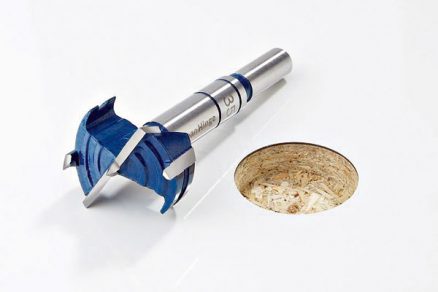

Pro vrtání čepů a špalíků do děr po sucích se tesařům a truhlářům nabízejí různé velikosti čepovacích fréz. Na otvory pro kování nabízí Heller tzv. dlabací vrtáky s nepatrným přesahem středicího hrotu. Přesné vývrty s průměrem 35 mm do hloubky zaručují dva hlavní a dva přeřezávací břity HSS. Protool nabízí tzv. hmoždinkovací frézy, které se upínají do silnějších vrtaček. Zapouštěné nebo lisované hmoždinky zajišťují stále častěji spoje dvou dřevěných nebo dřevěných a kovových prvků.

Vrtací systémy ZOBO

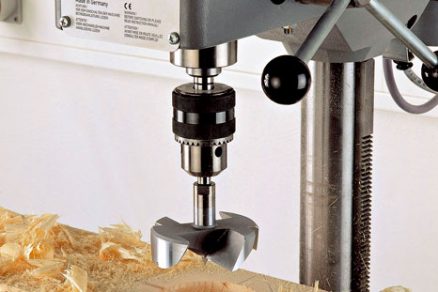

Pro přesné a kvalitní vrtání dřeva a plastů připravil Narex a Protool systémový program ZOBO s téměř osmi sty položkami vrtáků, nástavců, hloubkových dorazů, záhlubníků, vykružovacích hlav a hmoždinkových fréz. Vrtáky tří základních systémů jsou jak z CV kalené oceli, tak z tvrdokovu. Středicí naváděcí hroty jsou díky kuželovému nebo válcovému otvoru v hlavě výměnné, což dovoluje nejpřesnější broušení až do středu, bez obavy o odbroušení hrotu. Podle potřeby lze použít: pro normální postupy kratší nebo delší hroty, které umožňují šikmé navrtávání (například schodnic). Předřezávací nože jsou u všech velikostí mírně předsunuty před nože hlavní, aby se dosáhlo otvorů bez otřepů. Chromovaný povrch stopek vrtáků je kalený a broušený, aby byly odolnější proti opotřebení při občasném protočení ve sklíčidle a nenarušila se tím přesnost osy. Konstrukcí a novou technologií se životnost vrtáků ZOBO prodloužila až na 40 broušení.
Nejmenší systém ZOBO 1 zahrnuje jen 8 základních vrtáků s průměrem od 7 do 35 mm v praktickém systeineru.

Systém ZOBO 2 obsahuje v provedení CV i v tvrdokovu vrtáky s průměrem v rozsahu od 10 do 30 mm odstupňované po jednom (!) milimetru. Stopky jsou duté s vnitřním závitem, který umožňuje jejich prodloužení do extrémních délek našroubováváním nástavců pro hluboké vrtání nebo pro prostupy stěn a stropů.

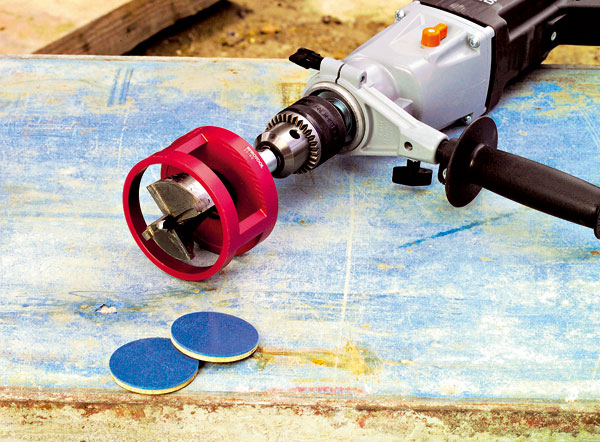

Vrtáky systému ZOBO 3 jsou sériově vybaveny omezovačem hloubky řezu a drážkou pro lámání třísky, což zabraňuje jejich zasekávání v materiálu, s nebezpečím zpětného nárazu vrtačky do rukou uživatele. Omezovač hloubky řezu, měřeno od hlavních břitů, se nastavuje pomocí stavěcí šablony z příslušenství. Sada s menšími průměry zahrnuje 15 vrtáků s průměrem 15 až 30 mm, sada s omezovačem hloubky 15 vrtáků s průměrem 101 až 130 mm.

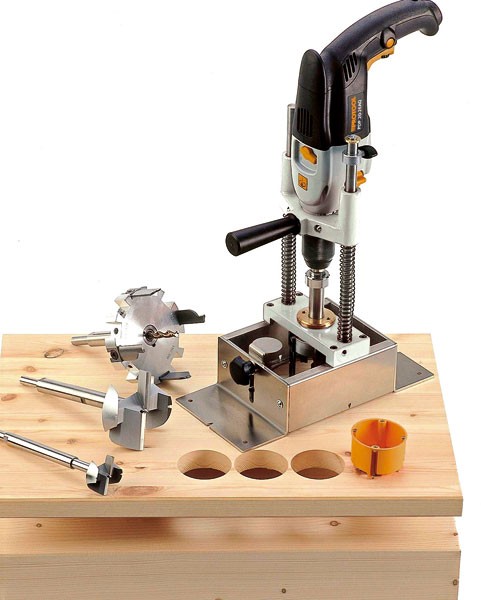

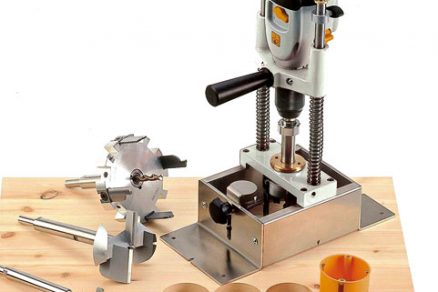

Tesařské a truhlářské vrtací stojany

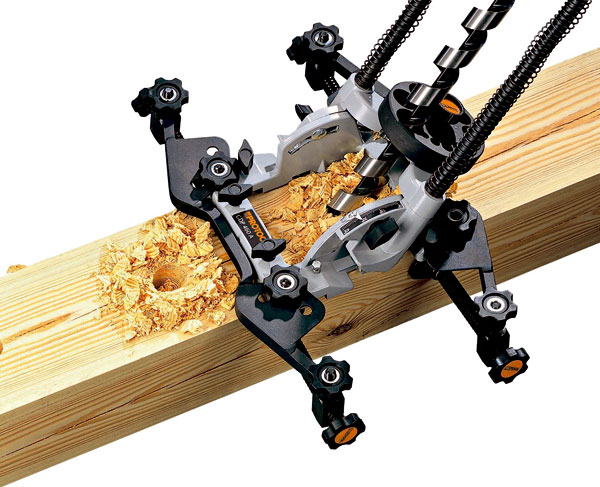

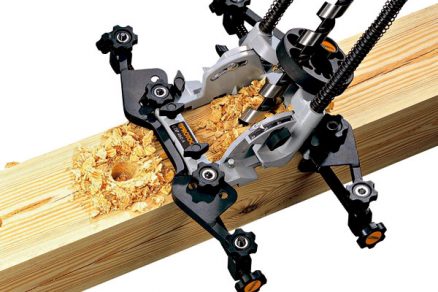

Hluboké vrtání pod úhlem, jaké vyžadují například trámové konstrukce, zejména dřevěná točitá schodiště, lze spolehlivě zvládnout jen pomocí vrtacích stojanů. Pro vrtání trámů hadovitými vrtáky se používají sklopné stojany s párem vodicích tyčí a odpruženou upínkou krčku vrtačky, které se na potřebný úhel dají sklonit až do úhlu 45°.

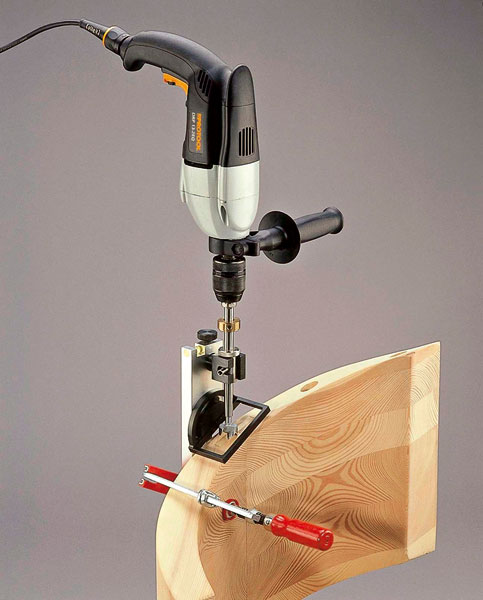

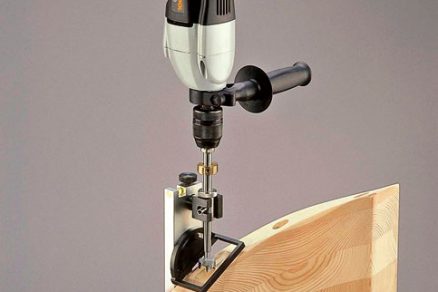

K přesnému vedení vrtáku jsou vybaveny vodicím talířem z oceli, pro vrtáky vybraných průměrů. Pro vrtání pod přesně nastavitelným úhlem nosné konstrukce točitých dřevěných schodišť (tzv. ohybníků) nabízí Protool schodištový přípravek s upínacím rámem nastavitelným až do ±65° s pomocí integrované vodováhy a s dorazovým prstencem pro pohotové nastavení hloubky vrtu.

Závěr
Vrtací systémy, komplety nářadí v přenosných systainerech, výkonnější a preciznější vrtačky i poradenské služby dominujících výrobců umožňují zvyšovat produktivitu stavby i kvalitu dřevostaveb a stále oblíbenějších interiérů ze dřeva.


Ing. Jan Tůma
Foto: archiv firem Bosch, Narex a Protool

Autor je dlouholetým zkušeným odborníkem v oblasti ručního nářadí a autorem řady odborných publikací.

Článek byl uveřejněn v časopisu Realizace staveb.
