Stroje pro zakládání staveb

04.06.2012
Firma Liebherr vyrábí stroje pro speciální zakládání staveb ve výrobním závodě v rakouském Nenzingu již více než 35 let. Výrobní program tvoří několik výrobních řad, které se liší a vzájemně doplňují pracovním vybavením, jež lze mezi některými nosiči nářadí vzájemně zaměňovat.

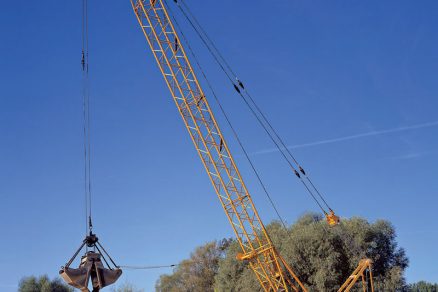

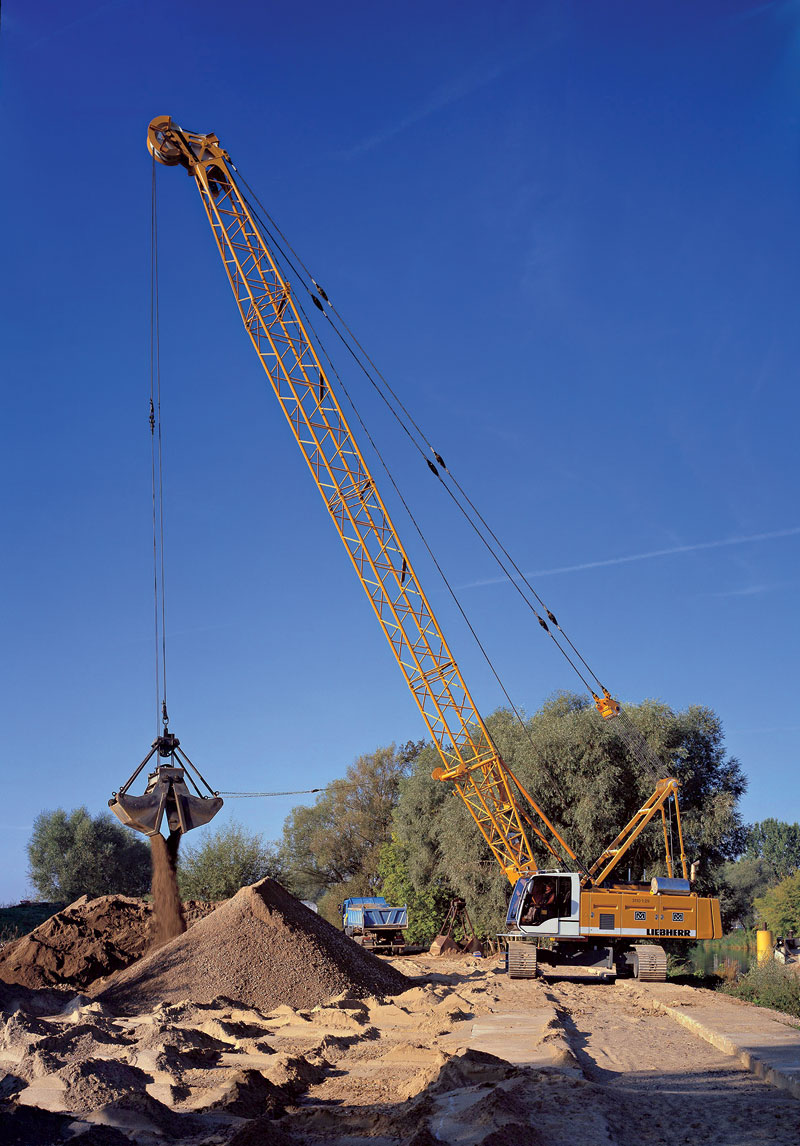

Lanová hydraulická rypadla nejsou určena pouze pro zakládání staveb, ale mají širší možnosti využití i v ostatních odvětvích stavebnictví nebo například v těžebním průmyslu. Inovovaný model HS 835 HD je zástupcem nižší střední třídy výrobní řady lanových rypadel Liebherr.

Stroj je osazen dieselovým turbomotorem Liebherr o výkonu 270 kW (367 PS) a se jmenovitou nosností obou navijáků 160 kN. Maximální délka výložníku může být až 50 m. Častým pracovním vybavením, využívaným při zakládání staveb, je lanový čelisťový drapák pro vertikální těžbu při stavbách podzemních pažicích stěn nebo závaží pro dynamické zhutňování zemin. Stroj lze využít také jako jeřáb; díky pásovému podvozku a pojezdu s plazivými rychlostmi lze přejíždět i s břemenem. Podvozek je standardně hydraulicky roztažitelný s plynulým nastavením šířky od 3 000 do 4 300 mm. Přepravní rozměry základního stroje, tj. otočné nástavby včetně pásového podvozku a základního dílu příhradového výložníku, jsou: šířka 3 000 mm, výška 2 950 mm a délka 11 250 mm.

Model HS 835 HD je sériově vybaven osvědčenou řídicí jednotkou Liebherr Litronic, která komunikuje pomocí centrální sběrnice dat CANBUS. Tento elektronický systém zahrnuje všechny řídicí a kontrolní funkce zařízení a pracuje naprosto spolehlivě také při extrémních teplotách, ve vlhku a při otřesech. Plynulé elektrohydrauli­cké proporcionální řízení dosahuje rychlých pracovních cyklů a umožňuje současné zapojení více pracovních funkcí i pohybu otoče.

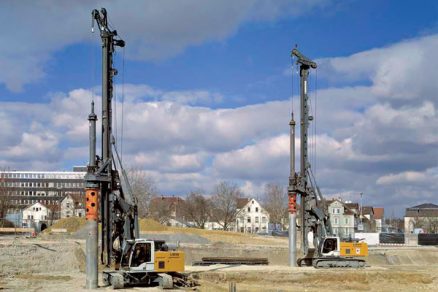

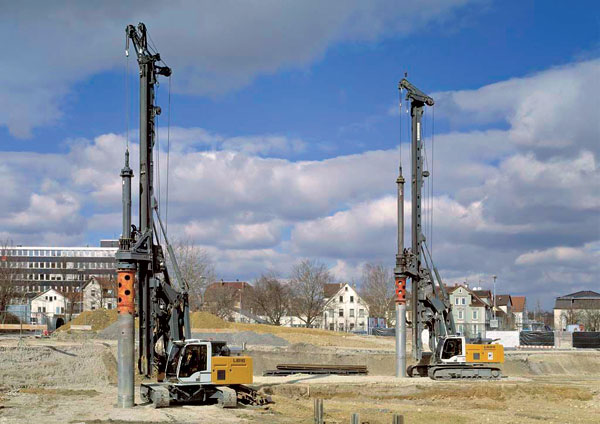

Z modelové řady vrtacích souprav Liebherr stojí za zmínku její nejnižší model, typ LB 16. Představen byl poprvé na veletrhu Bauma 2010. Na první pohled jsou patrné jeho nevelké rozměry. Přepravní (průjezdní) šířka je pouhých 2 500 mm. Konstrukce vrtacího zařízení je sklopná a umožňuje přepravu v jednom celku. Délka vrtné soupravy pro přepravu je 15 500 mm a hmotnost 47,5 t.

Maximální točivý moment vrtací hlavy je 16 mT a vrtat je možné až do průměru 1,5 m, hloubka vrtání do 34,5 m. Na vypažené vrty lze nasadit vrtací hlavu do průměru 1,2 m. Spektrum používaného nářadí zahrnuje vrtací zařízení Kelly, vrtací šneky s jednoduchými nebo dvojitými vrtacími hlavami nebo mísicí zařízení pro hloubkovou stabilizaci zemin.

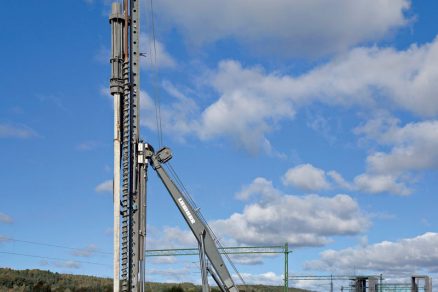

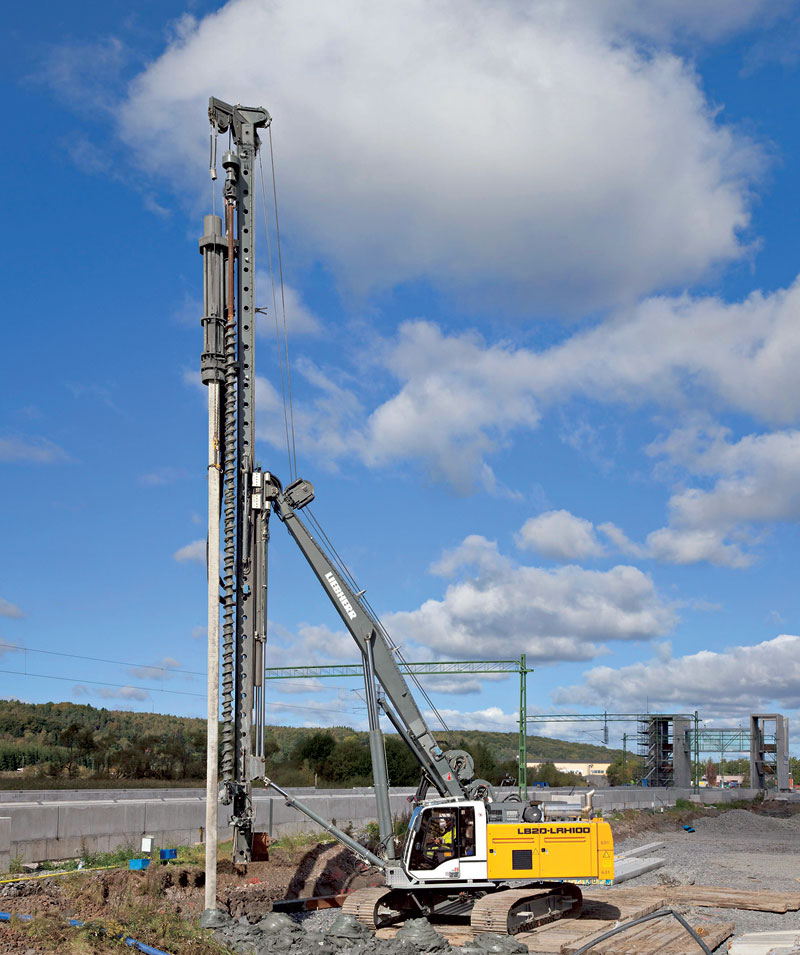

Pilotovací stroje Liebherr představuje řada LRH se čtyřmi typy strojů; nosnost nosníků se pohybuje v rozmezí 15 až 70 t. Tyto soupravy se používají zejména pro beranění a zatloukání pažicích stěn. Technické řešení kinematiky pilotovacího stroje umožňuje provádět práci nejen svisle, ale i ve sklonu, podle modelu až do 18° ve všech směrech. Výkyv ramene a možnost nastavení vzdálenosti pilotování od středu stroje také umož­ňuje beranění kompletních skupin pilotů z jednoho místa bez nutnosti pojíždění s no­sičem. Podle velikosti soupravy a zatloukané­ho (vtláčeného) materiálu se také instalují různé hmotnosti beranicího závaží, čímž se zajistí optimální přizpůsobení vlastností kla­diva příslušnému raženému materiálu, ať už se jedná o piloty ze dřeva, betonu nebo oceli.

TEXT: Ing. Jan Hort
FOTO: archiv Liebherr

Autor pracuje jako produktový manažer pro hydraulická rypadla ve společnosti Liebherr-Stavební stroje, CZ s. r. o.

-->-->
