Naklápěcí rotátory pomocníkem stavbařů

05.09.2011
Kolová i pásová rypadla a nakladače se začínají vybavovat novinkou přicházející zejména ze Švédska – tzv. naklápěcími rotátory.
Na výložník umožňují připnout vedle lopat nejrůznější drapáky, vibrátory, paletizační vidle i řezače asfaltu, které díky možno libovolného natočení zvládnou práce, jež bylo nutné vykonávat ručně nebo specializovanou mechanizací.



Ohlédnutí za vývojem rypadel a nakladačů
První „mobilnější“ kolová stavební rypadla, která uměla zeminu nejen rýpat vrchní či spodní lopatou, ale také rozhrnovat radlicí, zahrnovat výkopy nebo nakládat výkopek na dumpery a nákladní automobily, začala vyrábět americká společnost CASE právě před 55 lety. Traktorový podvozek nesl vpředu širokou přední lopatu použitelnou díky hydraulice i v roli shrnovací radlice, teleskopicky výsuvná násada na podkopovém návěsu se díky hydraulické kinematice dala snadněji řídit. Víc než padesátiletý vývoj těchto integrovaných rypadel-nakladačů (výstižnější české označení se stále hledá) dospěl díky pokroku v úsporných a „čistých“ dieselech, multifunkční hydraulice a nejnověji i joystickovému řízení do krajnosti. Ve vývoji a produkci těchto strojů v hmotnostní kategorii od 5 do 25 tun se konkurenčně předhání nejméně 10 globálně úspěšných výrobců (CASE, Caterpillar, Hyundai, Komatsu, Liebherr aj.). Z aktuálních inovací lze vyzdvihnout například diesely HINO, nasávající kvůli snížení emisí NOX část vychlazených výfukových plynů do spalovacího prostoru válců, chladicí systém INDR snižující hluk, hydraulické systémy se třemi režimy (ekonomický, výkonnostní, dokončovací s větvemi pro připojitelná zařízení, umožňující obsluze nastavovat tlak a průtok oleje). Na pracovištích v městských aglomeracích jsou oceňována rypadla se zkrácenou zádí, nepřesahující délku pásů. Shrnovací radlice mohou plnit roli stabilizátoru při skloněném nasazení.

Lopaty a výměnná příslušenství
Na rozdíl od starších jednoúčelových rypadel a nakladačů mohou být na násady rypadel přímo na čepy nebo pomocí rychlo­upínačů upevňovány nejrůznější typy lopat nebo pomocných zařízení pro specializované stavební úkony a operace.

K největšímu pokroku došlo v oboru lopat u rypadel. Vedle změny tvaru, a zejména různých šířek lopat lze pořídit (z domácí nebo švédské produkce) zesílené ozubené lopaty pro skalní práce nebo demolice, lopaty pro abrazivní materiály, pevné nebo naklápěcí svahovací lopaty, roštové lopaty, podkopové lopaty s vyhazovačem, profilové lopaty, drapáky pro těžbu nebo i manipulaci s určitými břemeny. Nejnověji k nim nebo k nakladačům přibývají díky možnosti polohování rotátorem i řezače asfaltu, vibrační desky, prosévací lžíce a válce.

U nakladačů je možné příslušenství ještě bohatší. Kromě nejrůznějších typů lopat (například i s bočním nebo oboustranným výsypem, roštových lopat a lopat s hydraulickým přidržovačem břemen) jsou k dispozici i paletizační vidle nebo kleštiny pro kmeny.
-->-->
Naklápěcí rotátory povyšují univerzálnost rypadel i nakladačů

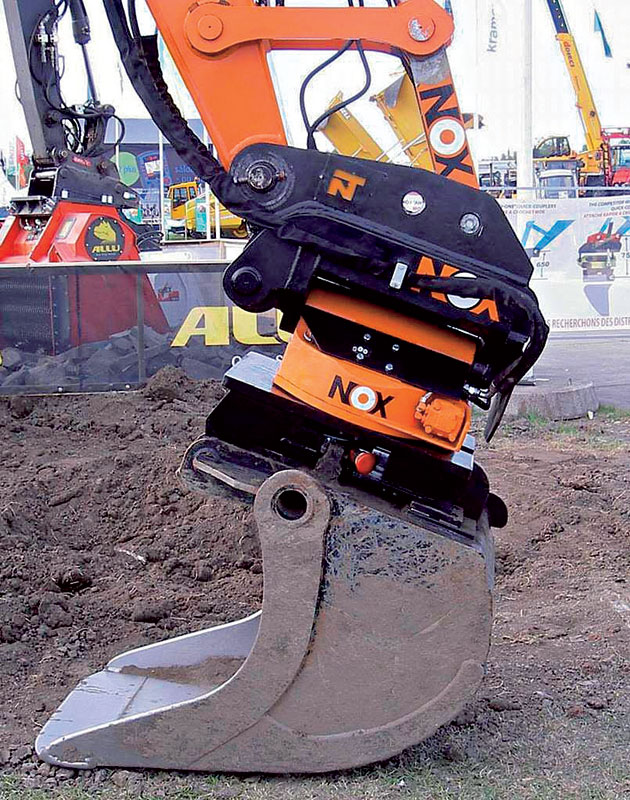

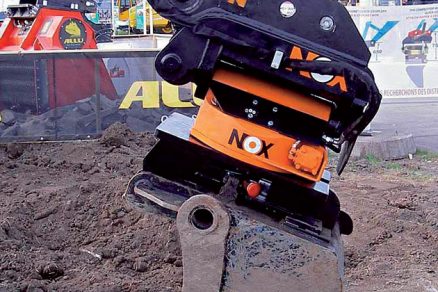

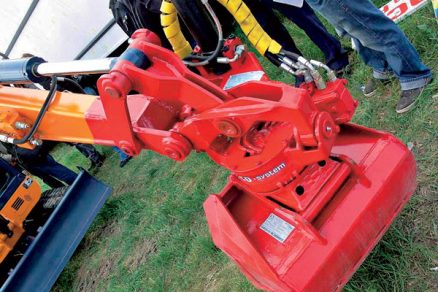

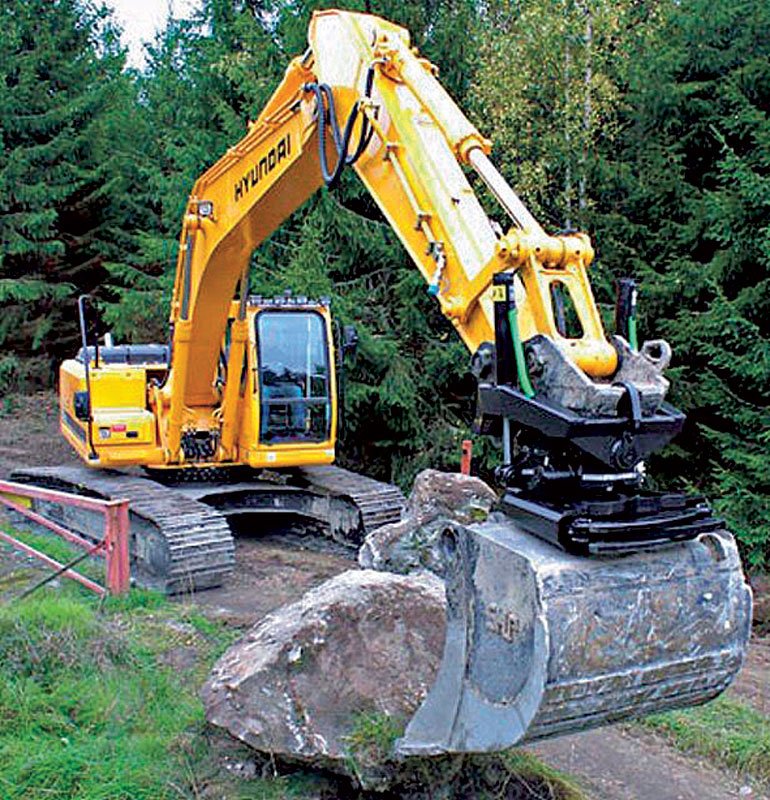

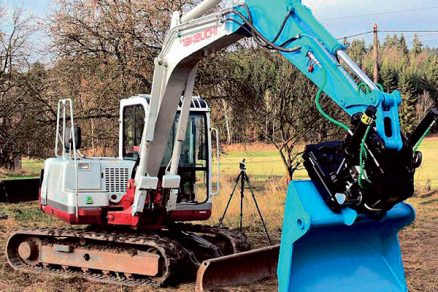

Doslova revoluci v oboru zemních prací vyvolávají tzv. naklápěcí rotátory, umožňující nejen naklápění, ale i neomezenou rotaci lopaty či jiného systémového nástroje. K rypadlu mohou být upevněny přímo na čepy nebo pomocí rychloupínače. Pokud je stroj využíván jednoúčelově (například jen ke svahování nebo terénním úpravám) je výhodnější přímé upnutí rotátoru na čepy na násadě rypadla, protože se sníží konstrukční výška a zbytečně se nesníží rýpací síla lopaty. Vlastní rotátor může u některých prací přečnívajícími válci hydromotorů překážet například při hloubení úzkých a hlubokých rýh. Ani pro práci s hydraulickým kladivem se nedoporučuje, protože vibrace zkracují jeho životnost. V takových případech se doporučuje upevnění rotátoru rychloupínačem.

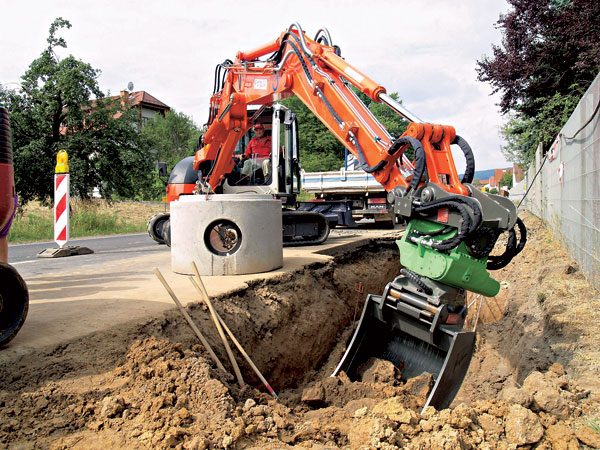

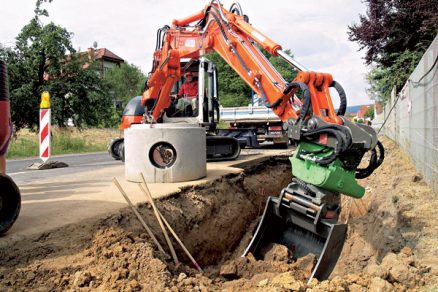

Možnost univerzálního natočení lopaty umožňuje rychleji a bez přejíždění stroje provádět výkopové práce kolem sloupů, základů a zdí budov nebo mezi podpěrami konstrukcí a potrubím s takovou přesností, že nevyžadují ruční dokončování. Tak se ušetří nejen palivo na zbytečné pojíždění, ale i mzda pomocných pracovníků. Jak ukazují švédské zkušenosti z již víc než dvacetiletého používání naklápěcích rotátorů, roste podle druhu práce produktivita o 15 až 35 %.

Adaptéry a ovládače
Pro ovládání rotátoru se vyžadují alespoň tři hydraulické okruhy – pro naklápění, rotaci a ovládání rychloupínače. Při tzv. nezávislém paralelním ovládání se rychlost funkcí řídí regulací průtoku nožním pedálem, což ale znemožňuje obsluze volit rychlost funkcí nezávisle – například rychle naklápět a pomalu otáčet lopatu. Nejpokročilejší způsob ovládání nástrojů v rypadle již zabudovanými dvěma proporcionálně ovládanými okruhy byl zmodernizován servoovládáním, řízeným pedálem nebo přídavným prvkem na joysticku.

Brněnská překvapení

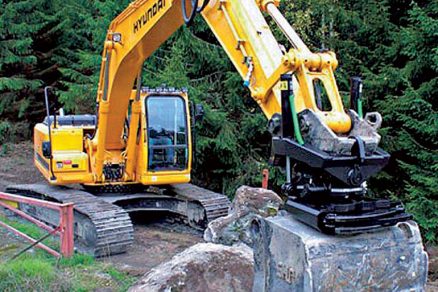

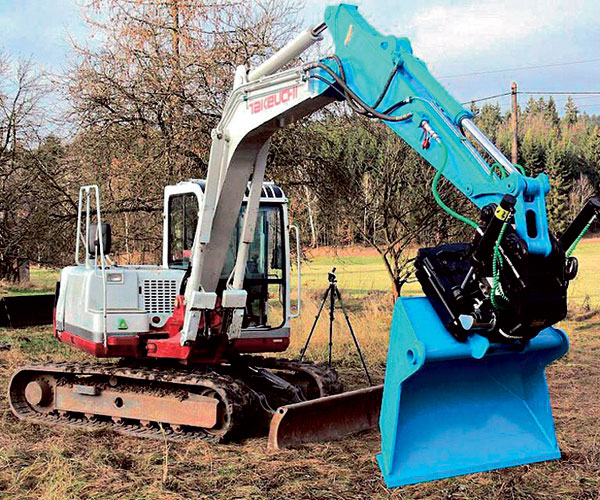

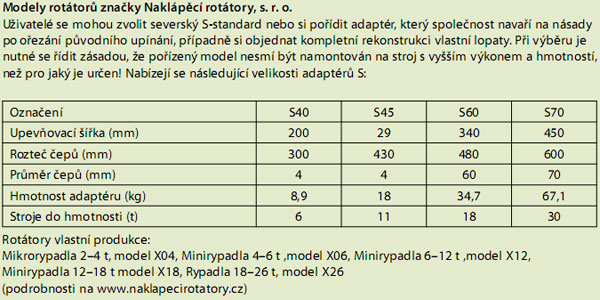

Stavební veletrh v Brně ve dnech 12. až 16. 4. 2011 předvedl zejména naklápěcí rotátory společnosti Steelwrist AB, jejichž výhradní dovoz zajišťuje nová česká společnost Naklápěcí rotátory, s. r. o. Ta zajistí zájemcům úpravu stávajících lopat nebo nástrojů navařením příslušných adaptérů po demontáži původního upnutí. Označení firemních adaptérů je odvozeno od upevňovací šířky, liší se roztečí a průměrem čepů, jakož i hmotností. Adaptéry jsou dimenzovány na hmotnost stroje.

Při volbě platí zásada, že vybraný model nesmí být instalován na stroj s vyšším výkonem a hmotností, než pro který je určen. Předváděné modely v Brně zahrnovaly rotátory pro rypadla, mikrorypadla a nakladače s hmotností od 2 do 26 tun.

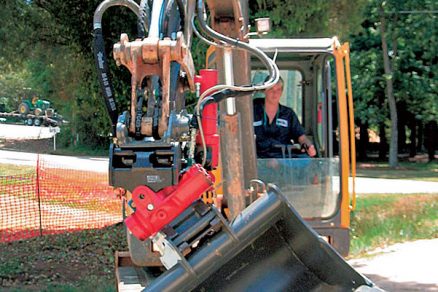

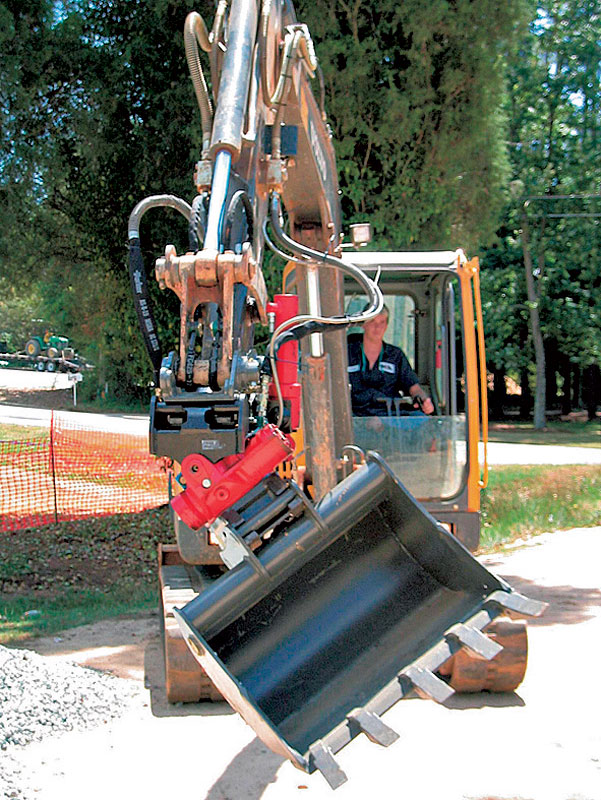

Vývoj integrovaných rypadel-nakladačů i naklápěcích rotátorů (některé typy jsou označovány jako tiltrotátory nebo rototilty) zdaleka nekončí. Na přídavný hydraulický vývod lze připojit například i integrovaný drapák, který zvládne manipulaci s rourami, kládami, obrubníky a podobně.

TEXT: Ing. Jan Tůma
FOTO: archiv autora

Autor je odborník s dlouholetými zkušenostmi v oblasti ručního nářadí a autor řady odborných publikací.

Článek byl uveřejněn v časopisu Realizace staveb.
