Vysekávání drážek pro elektrickou, topenářskou, vodovodní i odpadovou instalaci do stěn, podlah a podkladu je nej­nověji nahrazováno použitím drážkových frézek a řezaček, s nimiž přišli výrobci elektrického ručního nářadí, jakmile se podařilo zvládnout výrobu speciálních řezných kotoučů s laserem navařenými segmenty z umělých diamantů.

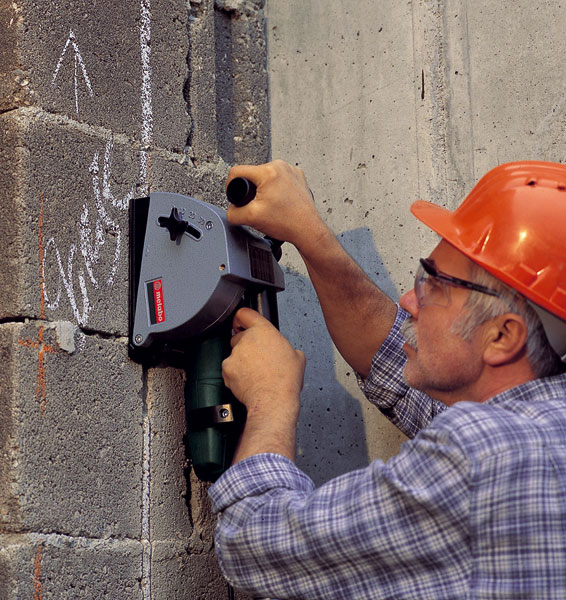

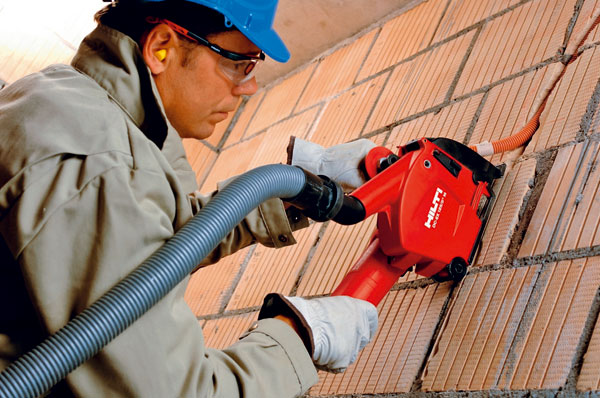

Drážkovací frézky

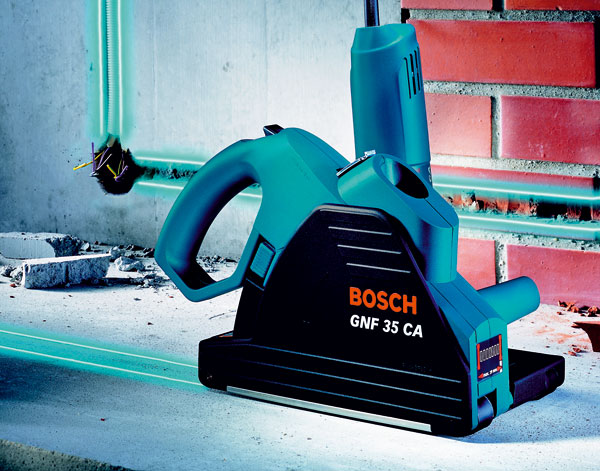

Nářadí připomínající vzhledem těžší dvouruční typ úhlové brusky dokáže párem diamantových kotoučů s roztečí odpovídající šířce drážky po zaříznutí do stěny prořezávat podklad do hloubky od 20 do 65 mm (podle velikosti průměru použitých kotoučů) rychlostí od 50 m/h v tvrdém betonu a do 150 m/h v cihlovém zdivu.

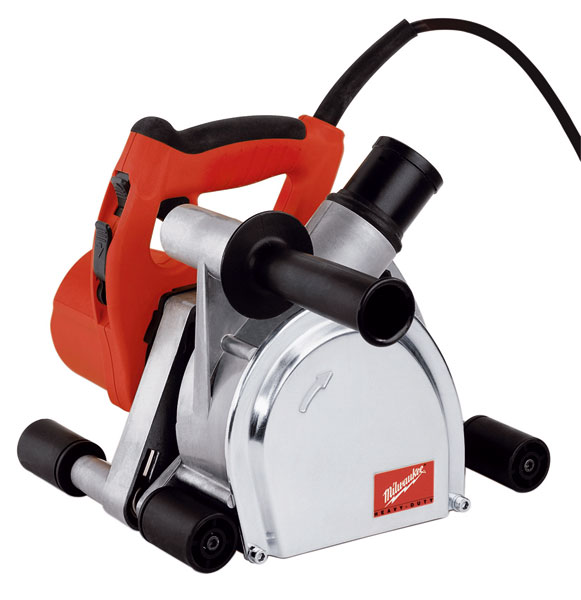

Rozteč kotoučů lze měnit vkládáním distančních vložek (kroužků) s tloušťkou 3 až 5 mm a šířku drážky tak lze podle potřeby měnit obvykle od 5 do 40 mm. Kotouče jsou upevněny v jednoduchém hliníkovém nebo ocelovém skeletu se saněmi, někdy opatřenými vodicími rolnami, a obvykle ze strany poháněny pohonnou jednotkou převzatou z úhlových brusek.

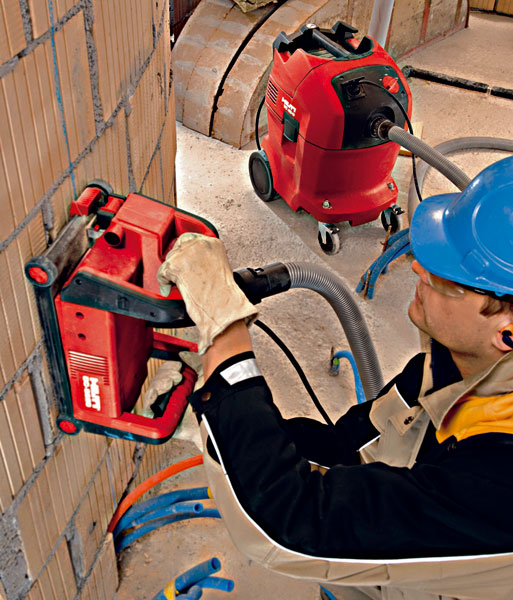

Příkon se pohybuje podle průměrů použitých diamantových kotoučů od 1 400 W do 2 600 W, které se nabízejí podle výkonu s průměry od 115 do 230 mm. Hmotnost nářadí se podle velikosti kotoučů pohybuje od 3,5 do 7,8 kg. Vyžadují dvouruční držení, které se liší svou koncepcí (přímé nebo křížové držení), a ergonomií držadel, většinou s nekluznou a měkčenou úpravou zvanou soft-line. Skelet je obklopen krytem umožňujícím odsávání agresivního prachu většinou pomocí průmyslového vysavače, k němuž se nářadí připojí flexibilní sací trubicí.

Otáčky musejí odpovídat optimální řezné rychlosti pro beton 80 m/s, a podle použitého průměru kotoučů se pohybují od 5 000 do 10 000 ot/min.

Nejnovější modely drážkovaček umožňují nastavit šířku drážky plynule maticovým mechanizmem na ose kotoučů. Pokud se výplň drážky nerozpadne, odstraňuje se bez použití kladiva sekáče jednodušeji vylamovacím dlátem, které bývá součástí výbavy drážkovaček, u rozměrnějších drážek pak elektrickým sekacím kladivem.

Hmotnost podle provedení a velikosti kotoučů je od 3,5 do 7,8 kg. Všechny drážkovačky jsou vybaveny nátrubkem pro připojení k doporučovanému typu průmyslového vysavače, od sebe se odlišují zejména pevně situovaným nebo přestavitelným motorem, uspořádáním a ergonomií hlavních a pomocných držadel a způsobem ventilace. Úhlově přestavitelný motor je velkou předností, protože umožňuje obsluhovat drážkovačku tahem při vertikálním použití nebo posunem vpřed při provádění horizontálních drážek.

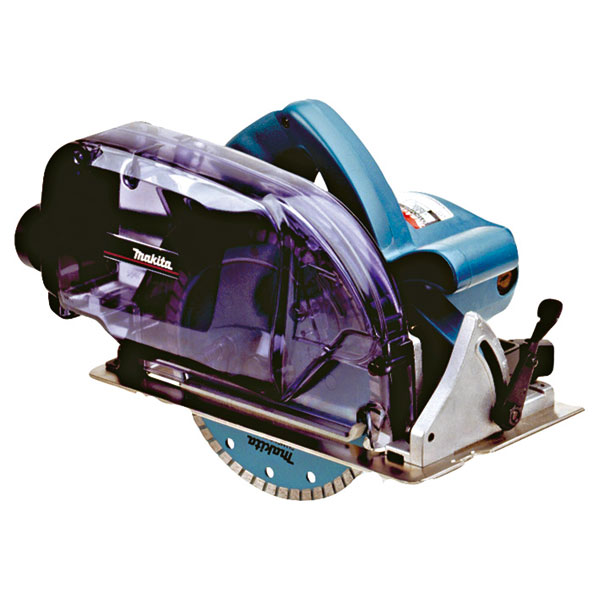

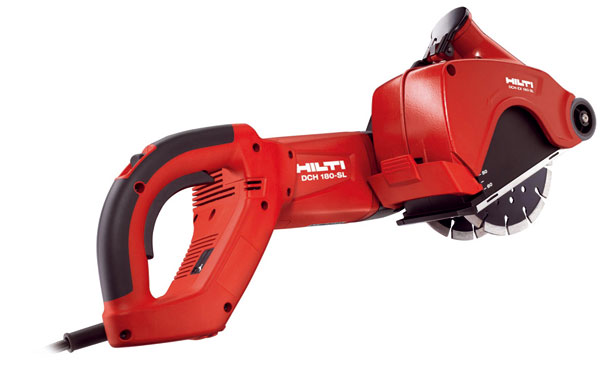

Diamantové řezače

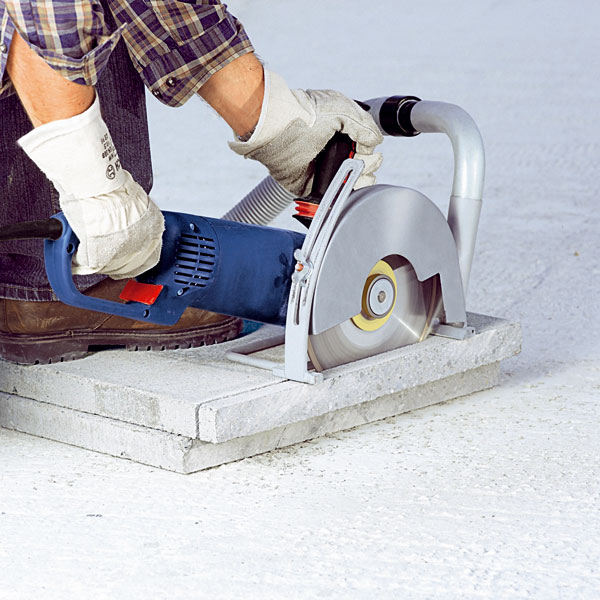

Na drážky větších šířek a větší hloubky (až do 100 mm) se používají tzv. diamantové řezače, principem i vzhledem připomínajícím buď úhlovou brusku, nebo ruční elektrickou kotoučovou pilu, s diamantovým kotoučem většího průměru 230 až 300 mm. Úhlové diamantové řezače jsou vlastně výkonnou a před agresivním prachem důkladně chráněnou úhlovou bruskou s jediným diamantovým kotoučem.
Oproti tomu druhý typ s bočně umístěným motorem, který při práci poněkud překáží, má možnost provádět i profilované pokosové řezy s nastavitelným úklonem boků drážek až do 45°.

V roli řezaček lze použít většinu drážkovacích frézek umožňujících práci i jen s jediným kotoučem. Naopak však existují diamantové řezačky a speciální úhlové brusky (např. Hilti DCG/DEG), které se nasazením protiprachového krytu a druhého kotouče promění v levnou drážkovačku pro elektrikáře.

Profesionální diamantové frézky a řezače
Na našem trhu nabízejí profesionální diamantové drážkovací frézky a řezače společnosti AEG, Bosch, Flex, Hilti, Hitachi, Makita, Metabo nebo Milwaukee, a to vždy s různými výkony a odstupňovanými průměry kotoučů, většinou s úplným programem diamantových kotoučů pro nejrůznější materiály od měkkého betonu, zdiva až po nejtvrdší železobeton a agresivní materiály.

Cena profesionálního nářadí se podle výkonu a komfortu pohybuje od 12 000 do 35 000 Kč. Cena výměnných diamantových kotoučů s unifikovaným upínacím středovým otvorem o průměru 22,2 mm vychází v závislosti na značce a technologii segmen­tů, které určují kvalitu, na 500 až 2000 Kč.

Požadavky na kvalitní diamantové frézky a řezačky
  • Celorozsahová elektronika s možností nastavení optimálních otáček požadovaných různými řezanými materiály.
  • Pozvolný plynulý rozběh (s proudovým omezením) a automatické vypínání k ochraně převodovky a kotouče.
  • Tepelná ochrana motoru a ochrana proti přetížení, hermeticky zalité a před agresivním prachem chráněné vinutí a ložiska, signalizace potřeby výměny uhlíků.
  • Aretace vřetene usnadňující výměnu, nastavení a upevnění kotoučů.
  • Bezpečnostní spínač proti nežádoucímu zapnutí.
  • Nastavitelné nebo i otočné ergonomické rukojeti s antivibrační ochranou (např. Tilt-lok u frézek Milwaukee).
Diamantové kotouče pro frézky a řezače
Na našem trhu dominují značkoví výrobci (Bosch, Hitachi, Hilti, Makita, Metabo a Milwaukee), kteří nabízejí ke svým drážkovačkám a řezačkám podle druhu řezaného podkladu přesně specifikované značkové diamantové kotouče v průměrových řadách 115, 125, 150, 180, 230 a 300 mm.

Liší se zejména výškou, šířkou a mezerami mezi segmenty, obsahem, velikostí a kvalitou diamantových zrn a způsobem navaření.

Předpjaté a tvrzené tělo kotoučů zaručuje přesnou souosost a odolnost proti deformacím prudkým zahřáním a minimalizuje vibrace. Před přehříváním jsou dražší typy chráněny chladicími drážkami a děrováním disku. Šířka diamantových segmentů se pohybuje od 2 do 3 mm (taková je pak šířka řezu), výška od 6 do 10 mm.

Jsou buď klasické s dělenými, laserem navařenými segmenty, nebo s uzavřeným řezacím sintrovaným obvodem, který je odolnější proti vylamování materiálu. Používají se i takzvané zvlněné i hladké pro mokré použití (řezání kamene a podobně). Všechny parametry jsou spolu se značkou, typem a šipkou směru otáčení vypáleny laserem na kotouči. Někteří výrobci je pro snadné rozlišení označují i barevnými ikonami, proužky nebo celoplošným zabarvením disku.

a) b) c)
Řada diamantových kotoučů Bosch-professional plus:
a) typ BPP s dělenými segmenty na vytvrzený beton,

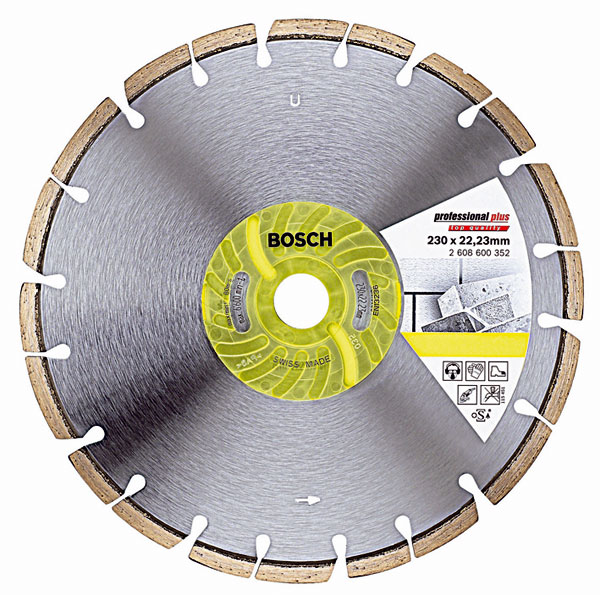

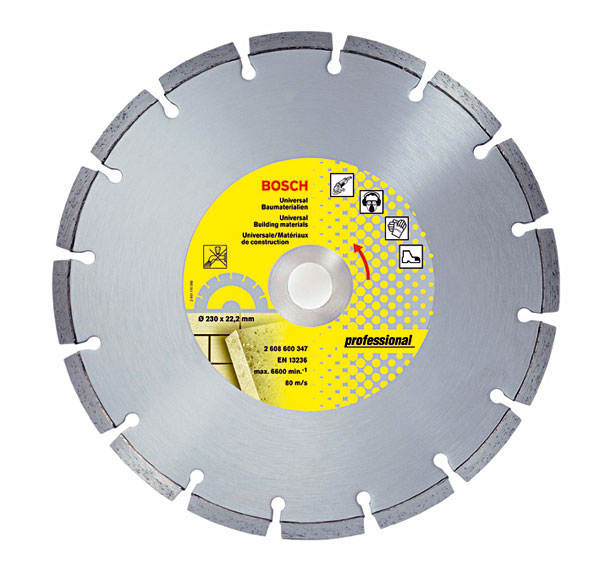

b) univerzálně použitelný typ UPP-SW s tzv. Wave-Design,

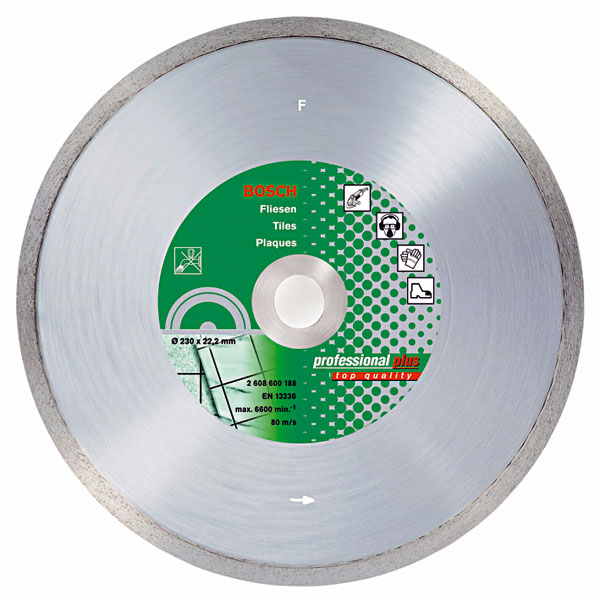

c) typ FPP na obkladové dlaždice s uzavřeným sintrovaným obvodem.

Tak lze v nabídce většiny zmíněných výrobců vybrat minimálně 5 typů kotoučů:
  • univerzálně použitelné pro obvyklé stavební materiály,
  • na dlaždice a obkládačky (s uzavřeným sintrovaným obvodem),
  • na vytvrzený beton a železobeton,
  • na abrazivní materiály,
  • na žulu, mramor nebo kámen.

Ing. Jan Tůma
Foto: archiv autora

Autor je dlouholetým zkušeným odborníkem v oblasti ručního nářadí a autorem řady odborných publikací.

Článek byl uveřejněn v časopisu Realizace staveb.
